所谓工作流实际上就是对任务的编排调度。可以简单理解为工作+流，工作体现为业务系统的一个个任务，流就是Camnuda应该负责的任务编排调度。

一，什么是flowable？

Flowable 是一个轻量级、开源的工作流和业务流程管理（BPM）平台，基于 Java 开发。它提供了强大的工具来设计、执行和监控业务流程，适用于自动化业务流程、任务管理和决策管理。Flowable 是 Activiti 项目的一个分支，继承了其核心功能并进行了优化和扩展。

1、什么是工作流

工作流（Workflow），是对工作流程及其各操作步骤之间业务规则的抽象、概括描述。指在组织中，多个任务、活动或过程之间的顺序和控制流。这些任务通常涉及多个参与者、系统或部门，工作流的目标是将复杂的业务逻辑分解为多个可管理的逻辑段，并统一控制这些逻辑段的执行条件、执行顺序以及相互通信，从而实现业务逻辑的解耦与优化。这种方式不仅提高了业务流程的灵活性和可维护性，还促进了各个环节之间的协同工作。

2、为什么要使用工作流

提高效率：通过自动化和标准化重复性任务，减少人工干预，提升整体工作效率。
增强透明度：工作流提供清晰的任务分配和进度跟踪，使团队成员能够实时了解工作状态，促进协作。
降低错误率：通过预定义的流程和自动化步骤，减少人为错误，提高数据准确性。
灵活性和适应性：可以根据业务需求快速调整和优化流程，适应变化的市场环境。
优化资源管理：通过有效分配和调度资源，确保任务按时完成，提高资源利用率。
监控和分析：提供实时监控和数据分析功能，帮助识别瓶颈和改进机会，持续优化业务流程。
合规性和标准化：确保业务流程符合行业标准和法规要求，提高合规性，减少风险。

二、flowable使用实例

本实例中我们实现以下功能：1.工作流程设计 2.工作流中包含用户任务和服务任务 3.工作流中使用网关  4.工作流和外部服务结合实现任务执行前提醒任务执行者 5.实现工作流实例的启动  6.实现工作流实例启动时设置各个任务的执行人 7.实现代办任务获取和已办任务获取。

项目环境：JDK(openJDK17)、SpringBoot3.2.2、flowable7.0.0

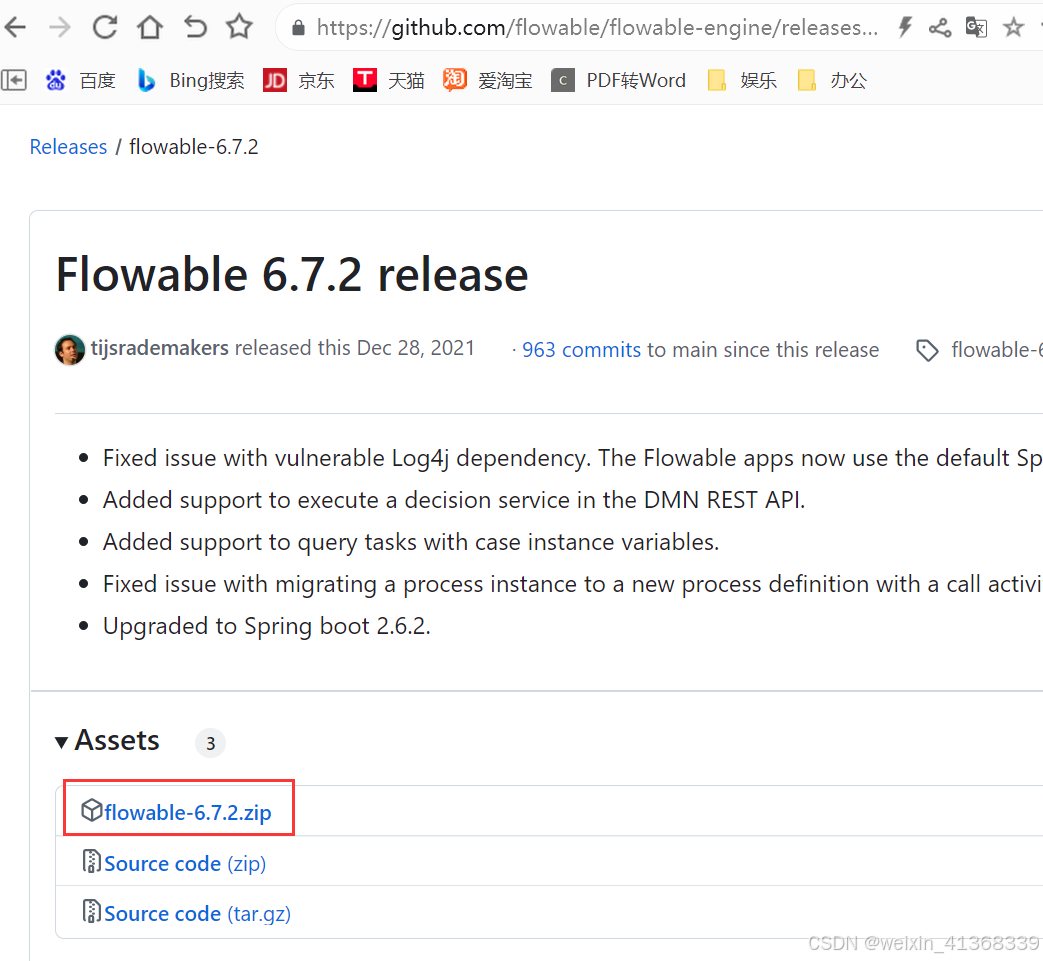

1.下载flowable流程设计器

下载地址：

Release Flowable 6.7.2 release · flowable/flowable-engine · GitHubA compact and highly efficient workflow and Business Process Management (BPM) platform for developers, system admins and business users. - Release Flowable 6.7.2 release · flowable/flowable-enginehttps://github.com/flowable/flowable-engine/releases/tag/flowable-6.7.2

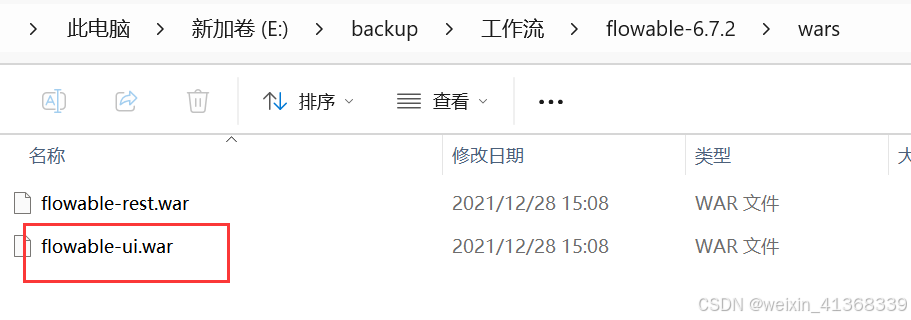

下载后启动解压文件夹中的 flowable-6.7.2\wars\flowable-ui.war

2.利用流程设计器设计工作流流程

启动方式可选择在tomcat中部署，启动tomcat。也可以直接启动war包(需要本机有JDK环境)。

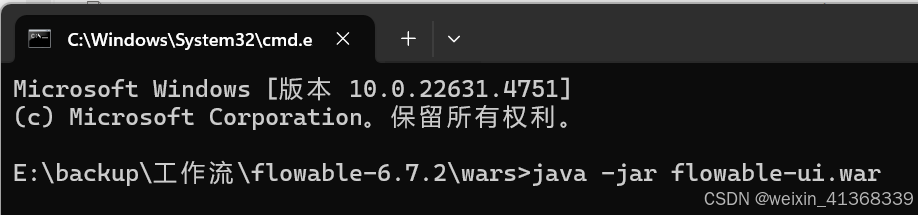

以下采用java -jar flowable-ui.war方式启动流程设计器。

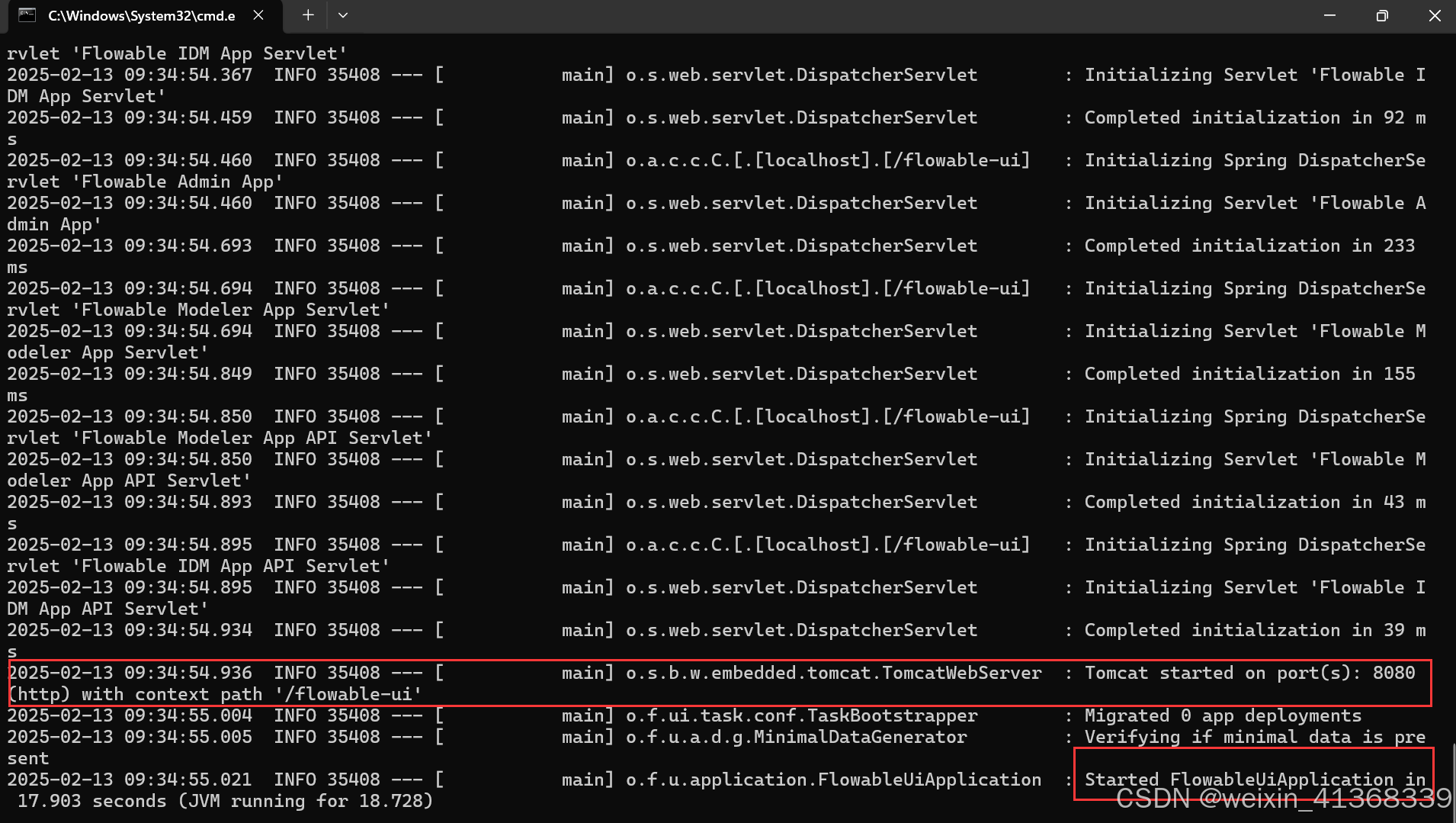

启动成功后可看到以下提示

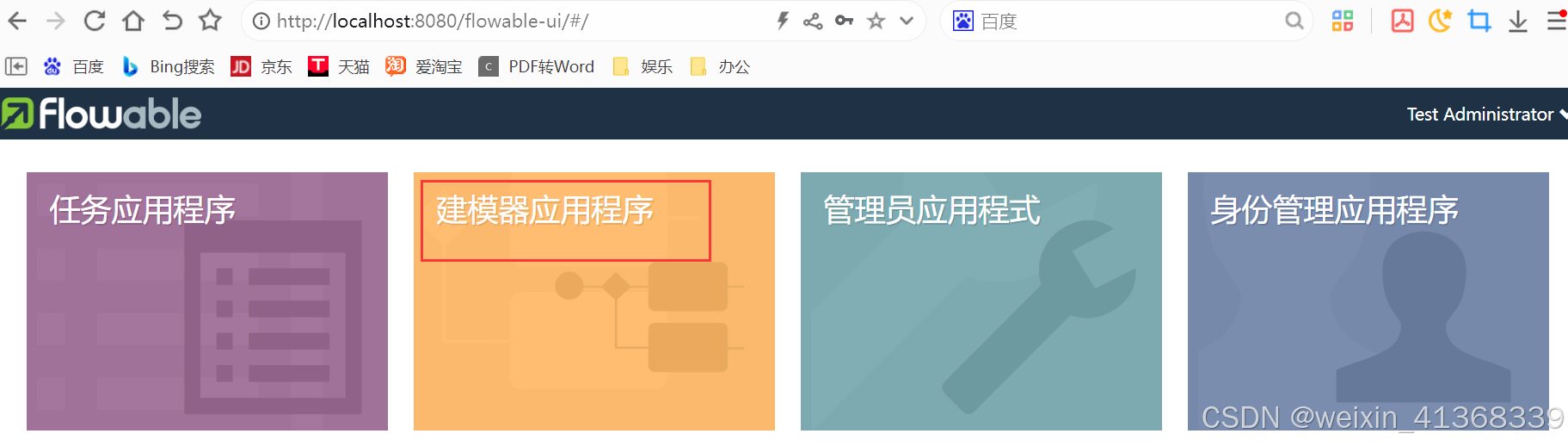

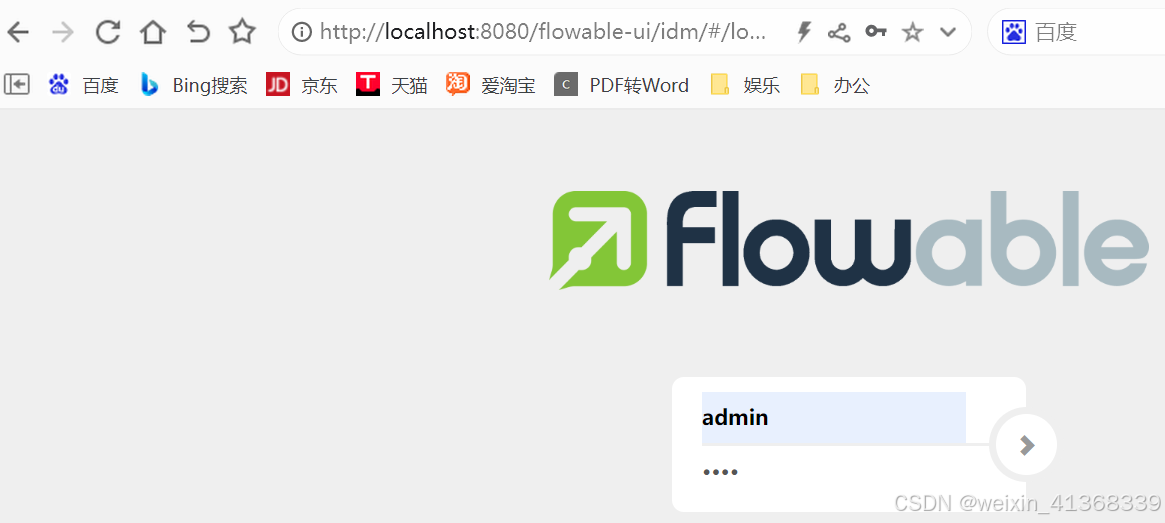

浏览器中打开flowable流程设计器网页。网页地址:http://localhost:8080/flowable-ui

默认用户密码为admin/test

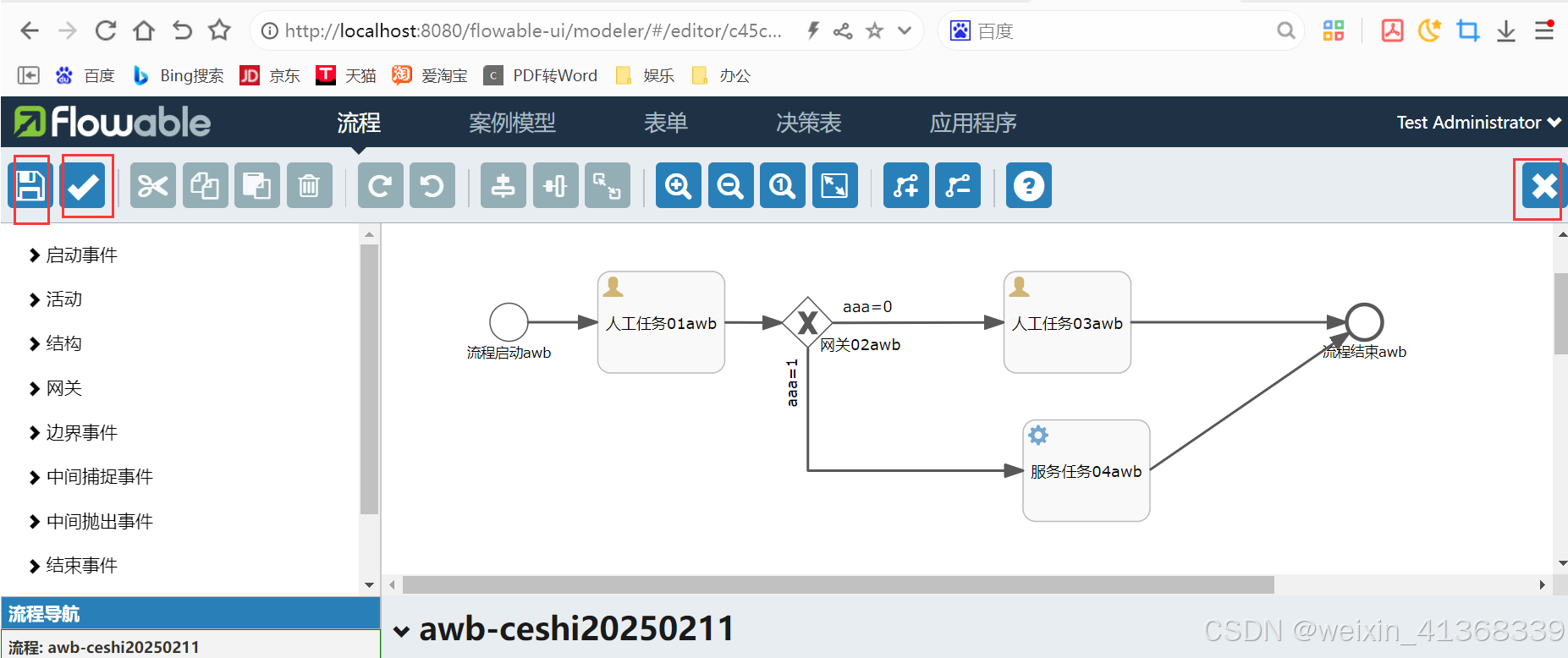

进入流程设计器，设计业务流程

流程设计好后点击左上侧保存按钮，然后点击左上侧√按钮校验流程设计中是否存在错误。无错误后点击右上侧X按钮关闭设计页面。

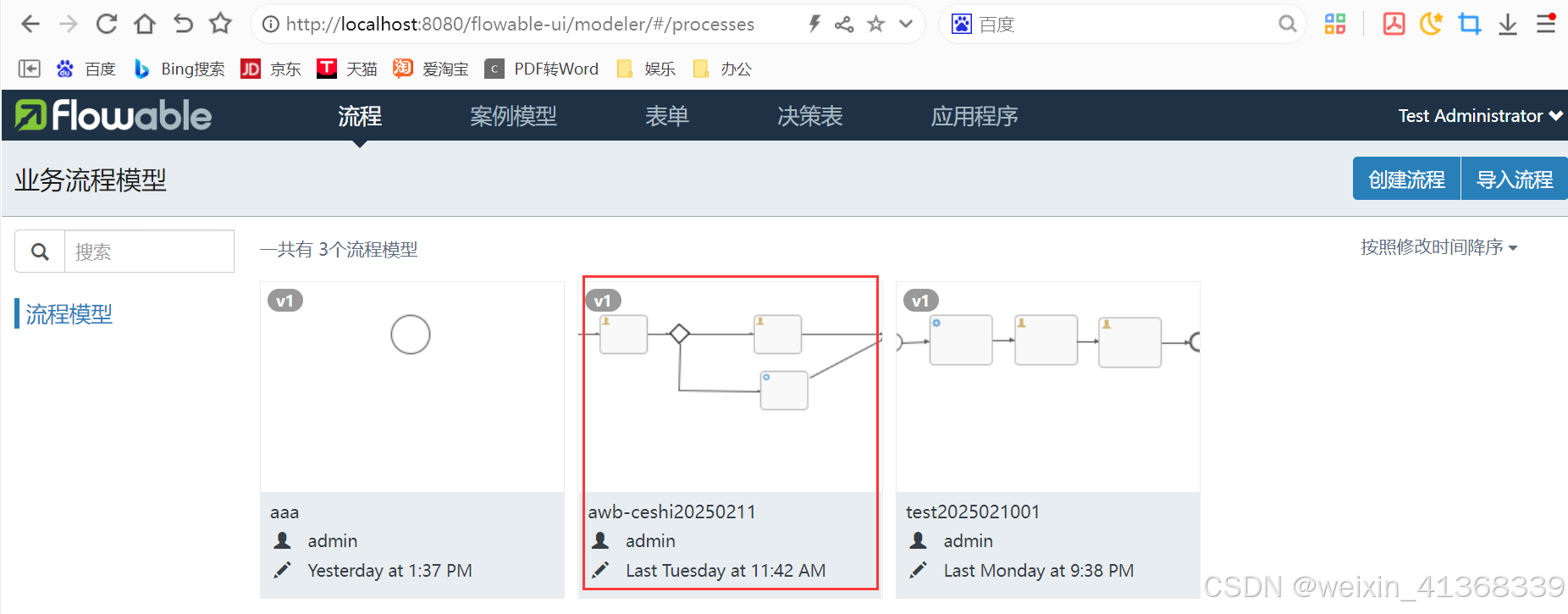

在流程模型页面选择具体业务流程定义

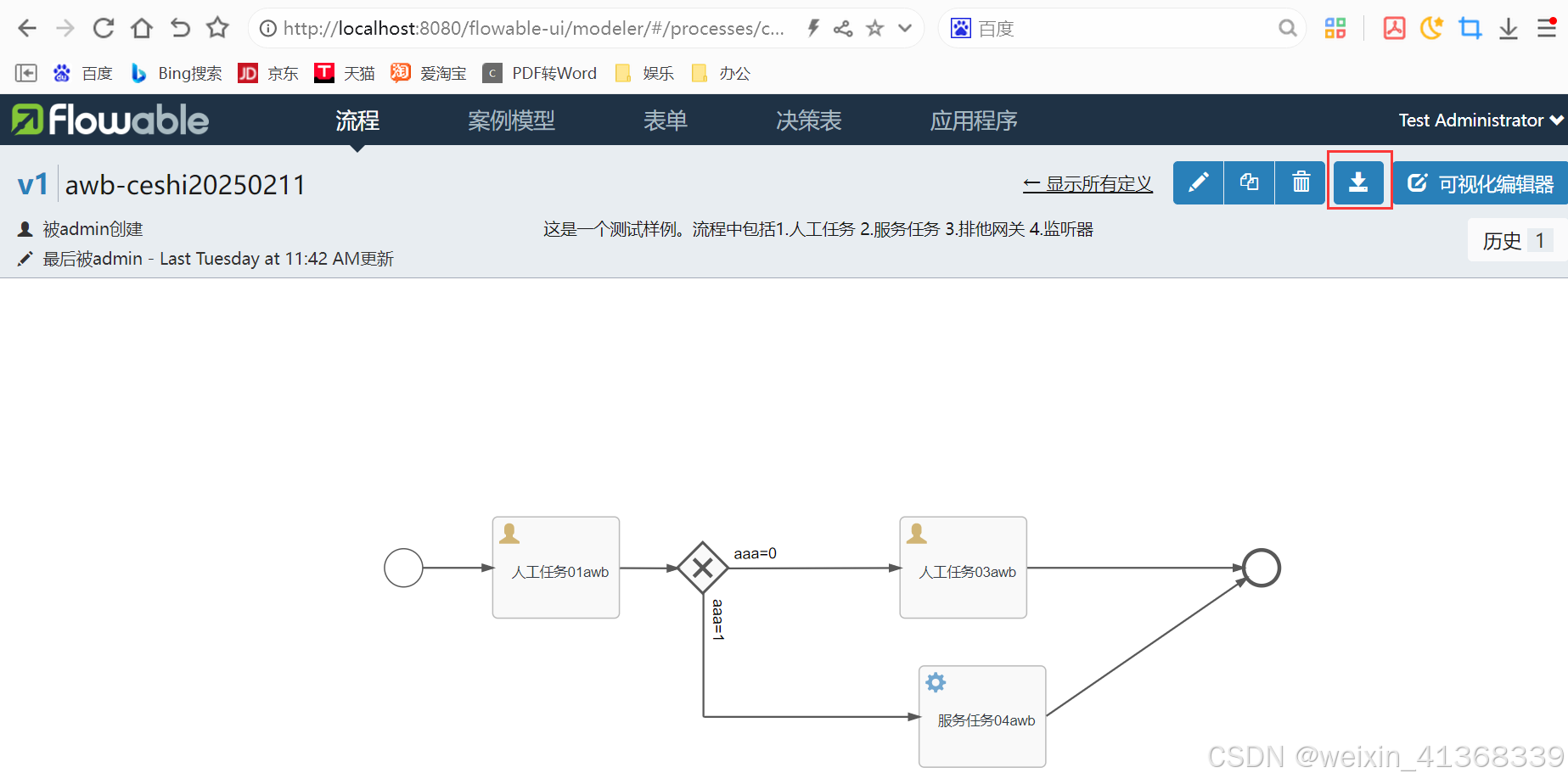

点击右上侧下载按钮，下载流程bpmn文件

至此流程设计完毕。

3.工作流引擎开发

环境JDK:openJDK17 、springboot3.2.2、flowable7.0.0

创建flowable-engine服务

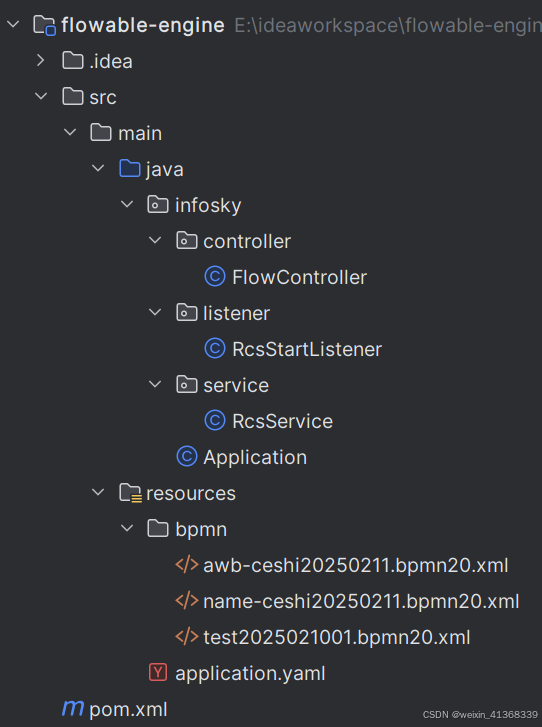

3.1项目结构

3.2pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>
  <parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>3.2.2</version>
    <relativePath/>
  </parent>
  <groupId>infosky</groupId>
  <artifactId>flowable-engine</artifactId>
  <version>1.0</version>
  <name>flowable-engine</name>
  <description>Demo project for Spring Boot</description>
  <properties>
    <java.version>17</java.version>
    <maven-jar-plugin.version>3.1.1</maven-jar-plugin.version>
  </properties>
  <dependencies>
    <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
      <groupId>org.mybatis.spring.boot</groupId>
      <artifactId>mybatis-spring-boot-starter</artifactId>
      <version>2.0.0</version>
    </dependency>
    <dependency>
      <groupId>org.apache.commons</groupId>
      <artifactId>commons-lang3</artifactId>
    </dependency>
    <dependency>
      <groupId>commons-collections</groupId>
      <artifactId>commons-collections</artifactId>
      <version>3.2.2</version>
    </dependency>
    <dependency>
      <groupId>mysql</groupId>
      <artifactId>mysql-connector-java</artifactId>
      <version>8.0.27</version>
    </dependency>
    <dependency>
      <groupId>com.alibaba</groupId>
      <artifactId>druid</artifactId>
      <version>1.2.8</version>
    </dependency>
    <dependency>
      <groupId>org.projectlombok</groupId>
      <artifactId>lombok</artifactId>
    </dependency>
    <dependency>
      <groupId>com.fasterxml.jackson.core</groupId>
      <artifactId>jackson-annotations</artifactId>
    </dependency>
    <dependency>
      <groupId>com.alibaba</groupId>
      <artifactId>fastjson</artifactId>
      <version>2.0.53</version>
    </dependency>
    <dependency>
      <groupId>org.flowable</groupId>
      <artifactId>flowable-spring-boot-starter</artifactId>
      <version>7.0.0</version>
    </dependency>
  </dependencies>
  <dependencyManagement>
    <dependencies>
      <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-dependencies</artifactId>
        <version>2021.0.5</version>
        <type>pom</type>
        <scope>import</scope>
      </dependency>
    </dependencies>
  </dependencyManagement>
  <build>
    <plugins>
    </plugins>
  </build>
</project>

3.2配置文件application.yaml

server:
  port: 9999

spring:
  datasource:
    url: jdbc:mysql://localhost:3306/lit?nullDatabaseMeansCurrent=true&useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai&useSSL=false
    username: root
    password: 123456
    driverClassName: com.mysql.cj.jdbc.Driver

flowable:
  #是否激活一步执行器
  async-executor-activate: false
  #数据库模式更新策略 true:自动更新
  database-schema-update: true

3.3流程定义文件(流程编辑器生成的bpmn文件)   awb-ceshi20250211.bpmn20.xml

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef" exporter="Flowable Open Source Modeler" exporterVersion="6.7.2">
  <process id="awbceshi20250211" name="awb-ceshi20250211" isExecutable="true">
    <documentation>这是一个测试样例。流程中包括1.人工任务 2.服务任务 3.排他网关 4.监听器</documentation>
    <startEvent id="startevent20250211awb" name="流程启动awb" flowable:formFieldValidation="true">
      <documentation>启动流程awb</documentation>
    </startEvent>
    <userTask id="rengongrenwu01awb" name="人工任务01awb" flowable:assignee="${rengongrenwu01userawb}" flowable:formFieldValidation="true">
      <documentation>这是一个人工任务</documentation>
      <extensionElements>
        <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
      </extensionElements>
    </userTask>
    <sequenceFlow id="sid-4793691B-D0E4-42D2-98C2-54E4ABD35345" sourceRef="startevent20250211awb" targetRef="rengongrenwu01awb"></sequenceFlow>
    <exclusiveGateway id="wangguan02awb" name="网关02awb">
      <documentation>这是一个排他网关</documentation>
    </exclusiveGateway>
    <sequenceFlow id="sid-A2E73FFB-BC62-482E-8B49-16DE472973AC" sourceRef="rengongrenwu01awb" targetRef="wangguan02awb"></sequenceFlow>
    <userTask id="rengongrenwu03awb" name="人工任务03awb" flowable:assignee="${rengongrenwu03userawb}" flowable:formFieldValidation="true">
      <documentation>这是另外一个人工任务</documentation>
      <extensionElements>
        <flowable:executionListener event="start" class="infosky.listener.RcsStartListener"></flowable:executionListener>
        <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
      </extensionElements>
    </userTask>
    <serviceTask id="fuwurenwu04awb" name="服务任务04awb" flowable:class="infosky.service.RcsService">
      <documentation>这是一个服务任务</documentation>
    </serviceTask>
    <endEvent id="endevent20250211awb" name="流程结束awb">
      <documentation>结束流程awb</documentation>
    </endEvent>
    <sequenceFlow id="sid-3725C98B-79FC-4829-B4C8-F17EFE94864D" sourceRef="rengongrenwu03awb" targetRef="endevent20250211awb"></sequenceFlow>
    <sequenceFlow id="sid-7272DD8B-F6DD-40E3-ACA0-BC031BC74A49" sourceRef="fuwurenwu04awb" targetRef="endevent20250211awb"></sequenceFlow>
    <sequenceFlow id="wangguan02awb-flow01" name="aaa=0" sourceRef="wangguan02awb" targetRef="rengongrenwu03awb">
      <documentation>这是网关02的第一个分支</documentation>
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${aaa==0}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="wangguan02awb-flow02" name="aaa=1" sourceRef="wangguan02awb" targetRef="fuwurenwu04awb">
      <documentation>这是网关02的第二个分支</documentation>
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${aaa==1}]]></conditionExpression>
    </sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_awbceshi20250211">
    <bpmndi:BPMNPlane bpmnElement="awbceshi20250211" id="BPMNPlane_awbceshi20250211">
      <bpmndi:BPMNShape bpmnElement="startevent20250211awb" id="BPMNShape_startevent20250211awb">
        <omgdc:Bounds height="30.0" width="30.0" x="90.0" y="163.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="rengongrenwu01awb" id="BPMNShape_rengongrenwu01awb">
        <omgdc:Bounds height="80.0" width="100.0" x="175.0" y="138.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="wangguan02awb" id="BPMNShape_wangguan02awb">
        <omgdc:Bounds height="40.0" width="40.0" x="320.0" y="158.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="rengongrenwu03awb" id="BPMNShape_rengongrenwu03awb">
        <omgdc:Bounds height="80.0" width="100.0" x="495.0" y="138.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="fuwurenwu04awb" id="BPMNShape_fuwurenwu04awb">
        <omgdc:Bounds height="80.0" width="100.0" x="510.0" y="255.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="endevent20250211awb" id="BPMNShape_endevent20250211awb">
        <omgdc:Bounds height="28.0" width="28.0" x="765.0" y="164.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="sid-A2E73FFB-BC62-482E-8B49-16DE472973AC" id="BPMNEdge_sid-A2E73FFB-BC62-482E-8B49-16DE472973AC" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="20.5" flowable:targetDockerY="20.5">
        <omgdi:waypoint x="274.94999999999806" y="178.21623376623378"></omgdi:waypoint>
        <omgdi:waypoint x="320.4130434782609" y="178.4130434782609"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-3725C98B-79FC-4829-B4C8-F17EFE94864D" id="BPMNEdge_sid-3725C98B-79FC-4829-B4C8-F17EFE94864D" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0">
        <omgdi:waypoint x="594.9499999999273" y="178.0"></omgdi:waypoint>
        <omgdi:waypoint x="765.0" y="178.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-7272DD8B-F6DD-40E3-ACA0-BC031BC74A49" id="BPMNEdge_sid-7272DD8B-F6DD-40E3-ACA0-BC031BC74A49" flowable:sourceDockerX="99.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0">
        <omgdi:waypoint x="609.95" y="294.31176470588235"></omgdi:waypoint>
        <omgdi:waypoint x="767.4663067795316" y="185.90954512188932"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-4793691B-D0E4-42D2-98C2-54E4ABD35345" id="BPMNEdge_sid-4793691B-D0E4-42D2-98C2-54E4ABD35345" flowable:sourceDockerX="15.0" flowable:sourceDockerY="15.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
        <omgdi:waypoint x="119.94999873104688" y="178.0"></omgdi:waypoint>
        <omgdi:waypoint x="174.99999999997792" y="178.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="wangguan02awb-flow01" id="BPMNEdge_wangguan02awb-flow01" flowable:sourceDockerX="20.5" flowable:sourceDockerY="20.5" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
        <omgdi:waypoint x="359.49178098971095" y="178.45343137254903"></omgdi:waypoint>
        <omgdi:waypoint x="494.9999999999977" y="178.12212713936432"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="wangguan02awb-flow02" id="BPMNEdge_wangguan02awb-flow02" flowable:sourceDockerX="20.5" flowable:sourceDockerY="20.5" flowable:targetDockerX="1.0" flowable:targetDockerY="40.0">
        <omgdi:waypoint x="340.5" y="197.44187392795888"></omgdi:waypoint>
        <omgdi:waypoint x="340.5" y="295.0"></omgdi:waypoint>
        <omgdi:waypoint x="510.0" y="295.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

3.4 springboot启动类  Application.java

package infosky;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

/**
 * springboot启动类
 */
@SpringBootApplication
public class Application {
  static Logger logger = LoggerFactory.getLogger(Application.class);
  public static void main(String... args) {
    try {
      SpringApplication.run(Application.class, args);
      logger.info("★★★★★★★★★★★★★★★★★★★★启动正常★★★★★★★★★★★★★★★★★★★★");
    } catch (Exception e) {
      logger.error("■■■■■■■■■■■■■■■■■■启动异常", e);
    }
  }
}

3.5 flowable流程管理类(实现流程部署、流程启动、任务结束、历史任务查询、代办任务查询)

FlowController.java

package infosky.controller;

import org.flowable.engine.HistoryService;
import org.flowable.engine.RepositoryService;
import org.flowable.engine.RuntimeService;
import org.flowable.engine.TaskService;
import org.flowable.engine.repository.Deployment;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.task.api.Task;
import org.flowable.task.api.history.HistoricTaskInstance;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

/**
 * flowable流程
 */
@RestController
@RequestMapping("/flow")
public class FlowController {
    @Autowired
    private RepositoryService repositoryService;
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;

    /**
     * 部署流程
     * @return
     */
    @RequestMapping("/deploy")
    public String deploy(){
        Deployment dm = repositoryService.createDeployment()
                .name("测试流程awb")                                        //定义部署文件的名称
                .addClasspathResource("bpmn/awb-ceshi20250211.bpmn20.xml")  //绑定需要部署的流程文件
                .deploy();                                               //部署流程
        return dm.getName() + "|" + dm.getId();
    }

    /**
     * 启动流程
     */
    @RequestMapping("/startFlow")
    public String startFlow(){
        //定义map集合，存储相关流程的变量信息
        Map<String,Object> map = new HashMap<>();
        map.put("rengongrenwu01userawb","广成子");
        map.put("rengongrenwu03userawb","文殊广法天尊");
        //启动流程
        //  启动流程可以根据id或者key，其中id是唯一的它由3部分组成(流程定义的key:版本号:自动生成的id)
        //    id例=>   Process_awb:3:d9afa57b-dfbb-11ef-818c-4e5f7046682e
        //    key例=>  Process_awb  ■key对应的流程定义不唯一，同一个key的流程定义可以有多个版本。
        //  流程启动时可指定key和对应的版本 例=>runtimeService.startProcessInstanceByKey("Process_awb","3");
        //  流程启动时也可只指定key，此时默认启动该key的最新版本 例=>runtimeService.startProcessInstanceByKey("Process_awb");
        //  根据id启动流程 例=>runtimeService.startProcessInstanceById("Process_awb:3:d9afa57b-dfbb-11ef-818c-4e5f7046682e");
        //  以上指的id和key及版本存储在表[ACT_RE_PROCDEF]  另外，此处的key是在流程设计器中的[流程ID]
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("awbceshi20250211",map);

        //返回流程实例id
        return processInstance.getId();
    }

    /**
     * 结束任务
     * @return
     */
    @RequestMapping("/completeTask")
    public String completeTask(){
        //获取任务 可根据流程实例id或者taskid，对应表[ACT_RU_TASK]
        //  ■任务执行完后将清除[ACT_RU_TASK]表中对应的task数据
        Task task = taskService.createTaskQuery()
                .processInstanceId("2903a55c-e835-11ef-91f8-4e5f7046682e")
//                .taskId("6db24541-dfbc-11ef-98b5-4e5f7046682e")
                .singleResult();

        //判断任务是否存在
        if(task != null){
            System.out.println("==================");
            //设置参数
            taskService.setVariable(task.getId(),"aaa","0");

            //完成任务   参数:taskID
            taskService.complete(task.getId());
        }

        return "OK";
    }

    /**
     * 查询任务(代办)
     *
     *  流程定义ID:processDefinition =>流程部署时产生的ID，一个流程部署多次每次都会产生一个ID
     *  流程实例ID:processInstance   =>启动流程实例时产生的实例ID
     * @return
     */
    @RequestMapping("/queryTaskByHandle")
    public void queryTaskByHandle(){
        List<Task> list = taskService.createTaskQuery()
                .taskAssignee("lisi")
                .list();
        for (Task task : list) {
            System.out.println("#############:" + task.getId());
        }
    }

    /**
     * 查询已完成任务
     * [ACT_HI_TASKINST]
     */
    @RequestMapping("/queryTaskByHistory")
    public void queryTaskByHistory(){
        List<HistoricTaskInstance> list = historyService.createHistoricTaskInstanceQuery()
                .taskAssignee("wangwu")
                .finished()
                .list();
        for (HistoricTaskInstance hti : list) {
            System.out.println("#############:" + hti.getId() + "|" + hti.getName() + "|" + hti.getStartTime() + "|" + hti.getEndTime());
        }
    }
}

3.6 流程中任务监听器 RcsStartListener.java

package infosky.listener;

import org.flowable.engine.delegate.DelegateExecution;
import org.flowable.engine.delegate.ExecutionListener;
import org.springframework.stereotype.Component;

/**
 * 监听器
 *   用于给对应处理人发送消息
 *   可将消息存储到DB中或者发送到MQ中
 */
@Component
public class RcsStartListener implements ExecutionListener {
    @Override
    public void notify(DelegateExecution delegateExecution) {
        Object user1 = delegateExecution.getVariable("rengongrenwu03userawb");
        System.out.println("&&&&&&&&&&&&&&&&&&&&&&&&:" + user1);
    }
}

3.7 服务任务处理类  RcsService.java

package infosky.service;

import org.flowable.engine.delegate.DelegateExecution;
import org.flowable.engine.delegate.JavaDelegate;
import org.springframework.stereotype.Service;

/**
 * 测试处理
 */
@Service("rcsService")
public class RcsService implements JavaDelegate {
    @Override
    public void execute(DelegateExecution delegateExecution) {
        //处理完成后设置网关变量
        delegateExecution.setVariable("xyz",1);
        delegateExecution.setVariable("con",0);
        System.out.println("$$$$$$$$$$$$$$$$$完成任务");
    }
}

至此项目开发完毕。

4.流程的部署、启动、任务处理测试

启动项目后，在网页部署流程(http://localhost:9999/flow/deploy)

启动流程实例(http://localhost:9999/flow/startFlow)

完成UserTask类型任务(http://localhost:9999/flow/completeTask)

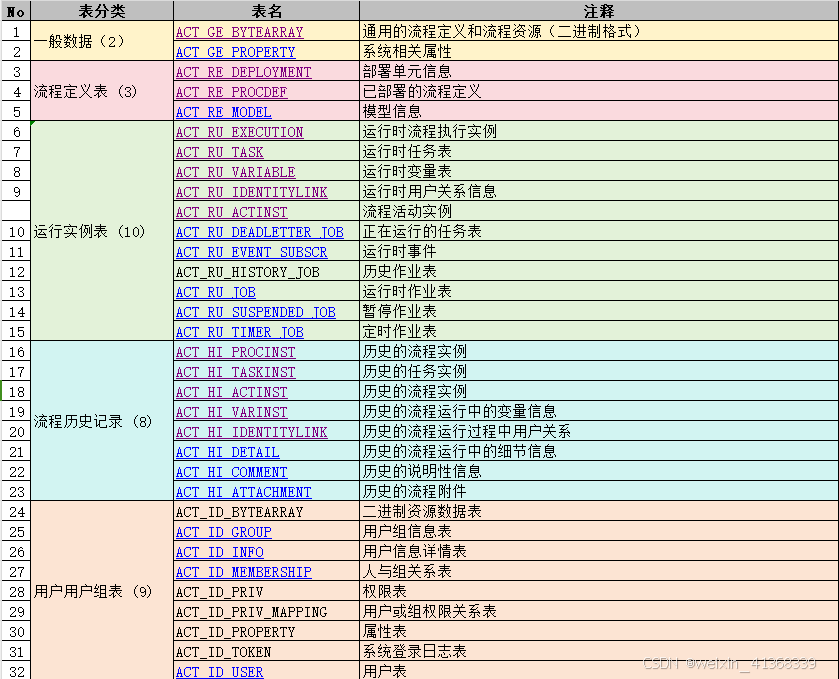

附1：flowable7.0.0表定义

ACT_GE_BYTEARRAY 资源表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本Activiti 有可能会被频繁修改数据库表，加入字段，用来表示该数据被操作的次数
NAME_NVARCHAR2(255)N资源名称
DEPLOYMENT_ID_NVARCHAR2(64)N部署序号部署序号，一次部署可以部署多个资源，该字段与部署表 ACT_RE_DEPLOYMENT 的主键关联
BYTES_BLOBN资源内容
GENERATED_NUMBER(1)N是否是右 activiti 自动产生的资源0 表示 false，1 表示 true

ACT_GE_PROPERTY 属性表

字段类型主键说明备注
NAME_NVARCHAR2(64)Y属性名称
VALUE_NVARCHAR2(300)N属性值
REV_INTEGERN数据版本号

ACT_RE_DEPLOYMENT 部署数据表

字段类型主键说明备注
ID_NVARCHAR2(64)Y部署序号
NAME_NVARCHAR2(255)N部署名称
CATEGORY_NVARCHAR2(255)N类别流程定义的 Namespace 就是类别
KEY_NVARCHAR2(255)N流程定义 ID
TENANT_ID_NVARCHAR2(255)N
DEPLOY_TIME_TIMESTAMP(6)N部署时间
DERIVED_FROM_NVARCHAR2(64)N用于标识当前部署是从哪个先前的部署或流程定义中派生出来的。
DERIVED_FROM_ROOT_NVARCHAR2(255)N这个字段进一步扩展了DERIVED_FROM_的概念，它标识了当前部署的根起源，即最初的那个流程定义或部署。
PARENT_DEPLOYMENT_ID_NVARCHAR2(255)N这个字段用于存储当前部署的父部署ID。
ENGINE_VERSION_NVARCHAR2(255)N引擎版本

ACT_RE_PROCDEF 流程定义表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本号
CATEGORY_NVARCHAR2(255)N流程定义分类读取 xml 文件中程的 targetNamespace 值
NAME_NVARCHAR2(255)N流程定义的名称读取流程文件中 process 元素的 name 属性
KEY_NVARCHAR2(255)N流程定义 key读取流程文件中 process 元素的 id 属性
VERSION_INTEGERN版本
DEPLOYMENT_ID_NVARCHAR2(64)N部署 ID流程定义对应的部署数据 ID
RESOURCE_NAME_NVARCHAR2(2000)Nbpmn 文件名称一般为流程文件的相对路径
DGRM_RESOURCE_NAME_VARCHAR2(4000)N流程定义对应的流程图资源名称
DESCRIPTION_NVARCHAR2(2000)N说明
HAS_START_FORM_KEY_NUMBER(1)N是否存在开始节点 formKeystart 节点是否存在 formKey 0 否 1 是
HAS_GRAPHICAL_NOTATION_NUMBER(1)N
SUSPENSION_STATE_INTEGERN流程定义状态1 激活、2 中止
TENANT_ID_NVARCHAR2(255)N
ENGINE_VERSION_NVARCHAR2(255)N引擎版本
DERIVED_FROM_NVARCHAR2(64)N用于标识当前部署是从哪个先前的部署或流程定义中派生出来的。
DERIVED_FROM_ROOT_NVARCHAR2(255)N这个字段进一步扩展了DERIVED_FROM_的概念，它标识了当前部署的根起源，即最初的那个流程定义或部署。
DERIVED_VERSION_INTEGERN

ACT_RE_MODEL 流程设计模型部署表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
NAME_NVARCHAR2(255)N
KEY_NVARCHAR2(255)N
CATEGORY_NVARCHAR2(255)N分类
CREATE_TIME_TIMESTAMP(6)N创建时间
LAST_UPDATE_TIME_TIMESTAMP(6)N最后更新时间
VERSION_INTEGERN版本
META_INFO_NVARCHAR2(2000)N以 json 格式保存流程定义的信息
DEPLOYMENT_ID_NVARCHAR2(64)N部署 ID
EDITOR_SOURCE_VALUE_ID_NVARCHAR2(64)N
EDITOR_SOURCE_EXTRA_VALUE_ID_NVARCHAR2(64)N
TENANT_ID_NVARCHAR2(255)N

ACT_RU_EXECUTION 流程实例 (执行流) 表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
BUSINESS_KEY_NVARCHAR2(255)N业务主键 ID
PARENT_ID_NVARCHAR2(64)N父执行流的 ID
PROC_DEF_ID_NVARCHAR2(64)N流程定义的数据 ID
SUPER_EXEC_NVARCHAR2(64)N
ROOT_PROC_INST_ID_NVARCHAR2(64)N
ACT_ID_NVARCHAR2(255)N节点实例 ID
IS_ACTIVE_NUMBER(1)N是否存活
IS_CONCURRENT_NUMBER(1)N执行流是否正在并行
IS_SCOPE_NUMBER(1)N表示执行实例是否为一个作用域（如子流程）。
IS_EVENT_SCOPE_NUMBER(1)N在没有使用到事件的情况下，一般都为0。如果使用了事件，这个字段可能用于标识执行实例是否为一个事件作用域。
IS_MI_ROOT_NUMBER(1)N
SUSPENSION_STATE_INTEGERN流程终端状态
CACHED_ENT_STATE_INTEGERN
TENANT_ID_NVARCHAR2(255)N租户ID
NAME_NVARCHAR2(255)N执行实例的名称（可选字段）。
START_ACT_ID_NVARCHAR2(255)N
START_TIME_TIMESTAMP(6)N开始时间
START_USER_ID_NVARCHAR2(255)N
LOCK_TIME_TIMESTAMP(6)N
LOCK_OWNER_NVARCHAR2(255)N
IS_COUNT_ENABLED_NUMBER(1)N
EVT_SUBSCR_COUNT_INTEGERN
TASK_COUNT_INTEGERN
JOB_COUNT_INTEGERN
TIMER_JOB_COUNT_INTEGERN
SUSP_JOB_COUNT_INTEGERN
DEADLETTER_JOB_COUNT_INTEGERN
EXTERNAL_WORKER_JOB_COUNT_INTEGERN
VAR_COUNT_INTEGERN
ID_LINK_COUNT_INTEGERN
CALLBACK_ID_NVARCHAR2(255)N
CALLBACK_TYPE_NVARCHAR2(255)N
REFERENCE_ID_NVARCHAR2(255)N
REFERENCE_TYPE_NVARCHAR2(255)N
PROPAGATED_STAGE_INST_ID_NVARCHAR2(255)N
BUSINESS_STATUS_NVARCHAR2(255)N

ACT_RU_TASK 流程任务表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
EXECUTION_ID_NVARCHAR2(64)N任务所在的执行流 ID
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
PROC_DEF_ID_NVARCHAR2(64)N流程定义数据 ID
TASK_DEF_ID_NVARCHAR2(64)N
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
SCOPE_DEFINITION_ID_NVARCHAR2(255)N
PROPAGATED_STAGE_INST_ID_NVARCHAR2(255)N
NAME_NVARCHAR2(255)N任务名称
PARENT_TASK_ID_NVARCHAR2(64)N父任务 ID
DESCRIPTION_NVARCHAR2(2000)N说明
TASK_DEF_KEY_NVARCHAR2(255)N任务定义的 ID 值
OWNER_NVARCHAR2(255)N任务拥有人
ASSIGNEE_NVARCHAR2(255)N被指派执行该任务的人
DELEGATION_NVARCHAR2(64)N
PRIORITY_INTEGERN
CREATE_TIME_TIMESTAMP(6)N创建时间
DUE_DATE_TIMESTAMP(6)N耗时
CATEGORY_NVARCHAR2(255)N
SUSPENSION_STATE_INTEGERN是否挂起1 代表激活 2 代表挂起
TENANT_ID_NVARCHAR2(255)N
FORM_KEY_NVARCHAR2(255)N
CLAIM_TIME_TIMESTAMP(6)N
IS_COUNT_ENABLED_INTEGERN
VAR_COUNT_INTEGERN
ID_LINK_COUNT_INTEGERN
SUB_TASK_COUNT_INTEGERN

 ACT_RU_VARIABLE 流程参数表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
TYPE_NVARCHAR2(255)N参数类型可以是基本的类型，也可以用户自行扩展
NAME_NVARCHAR2(255)N参数名称
EXECUTION_ID_NVARCHAR2(64)N参数执行 ID
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
TASK_ID_NVARCHAR2(64)N任务 ID
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
BYTEARRAY_ID_NVARCHAR2(64)N资源 ID
DOUBLE_NUMBER(*,10)N参数为 double，则保存在该字段中
LONG_NUMBER(19)N参数为 long，则保存在该字段中
TEXT_NVARCHAR2(2000)N用户保存文本类型的参数值
TEXT2_NVARCHAR2(2000)N用户保存文本类型的参数值
META_INFO_NVARCHAR2(2000)N

ACT_RU_IDENTITYLINK 流程身份关系表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
GROUP_ID_NVARCHAR2(255)N用户组 ID
TYPE_NVARCHAR2(255)N关系数据类型assignee 支配人 (组)、candidate 候选人 (组)、owner 拥有人
USER_ID_NVARCHAR2(255)N用户 ID
TASK_ID_NVARCHAR2(64)N任务 ID
PROC_INST_ID_NVARCHAR2(64)N流程定义 ID
PROC_DEF_ID_NVARCHAR2(64)N属性 ID
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
SCOPE_DEFINITION_ID_NVARCHAR2(255)N

ACT_RU_ACTINST 流程活动实例

字段类型主键说明备注
ID_NVARCHAR2(64)Y唯一标识符。
REV_INTEGERN数据版本
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
EXECUTION_ID_NVARCHAR2(64)N执行实例 ID
ACT_ID_NVARCHAR2(255)N活动 ID
TASK_ID_NVARCHAR2(64)N任务 ID
CALL_PROC_INST_ID_NVARCHAR2(64)N调用子流程的流程实例 ID。（如果是子流程调用）
ACT_NAME_NVARCHAR2(255)N活动名称对应流程定义中活动的 name 属性。
ACT_TYPE_NVARCHAR2(255)N活动类型如 userTask、serviceTask、exclusiveGateway 等
ASSIGNEE_NVARCHAR2(255)N任务负责人
START_TIME_DATETIME(3)N活动实例的开始时间。
END_TIME_DATETIME(3)N活动实例的结束时间。（如果活动已完成）
DURATION_BIGINTN活动实例的持续时间。（以毫秒为单位）
TRANSACTION_ORDER_INTN
DELETE_REASON_VARCHAR(4000)N删除原因（如果活动实例被删除）。
TENANT_ID_NVARCHAR2(255)N租户 ID

ACT_RU_DEADLETTER_JOB 工作数据表 (无法执行工作表)

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
CATEGORY_NVARCHAR2(255)N
TYPE_NVARCHAR2(255)N类型
EXCLUSIVE_NUMBER(1)N
EXECUTION_ID_NVARCHAR2(64)N执行实例 ID
PROCESS_INSTANCE_ID_NVARCHAR2(64)N流程实例 ID
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
ELEMENT_ID_NVARCHAR2(255)N
ELEMENT_NAME_NVARCHAR2(255)N
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
SCOPE_DEFINITION_ID_NVARCHAR2(255)N
CORRELATION_ID_NVARCHAR2(255)N
EXCEPTION_STACK_ID_NVARCHAR2(64)N异常信息 ID
EXCEPTION_MSG_NVARCHAR2(2000)N异常信息
DUEDATE_TIMESTAMP(6)N到期时间
REPEAT_NVARCHAR2(255)N重复
HANDLER_TYPE_NVARCHAR2(255)N处理类型
HANDLER_CFG_NVARCHAR2(2000)N
CUSTOM_VALUES_ID_NVARCHAR2(64)N
CREATE_TIME_TIMESTAMP(6)N
TENANT_ID_NVARCHAR2(255)N

ACT_RU_EVENT_SUBSCR 时间描述表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
EVENT_TYPE_NVARCHAR2(255)N事件类型
EVENT_NAME_NVARCHAR2(255)N事件名称
EXECUTION_ID_NVARCHAR2(64)N指定 ID
PROC_INST_ID_NVARCHAR2(64)N流程定义 ID
ACTIVITY_ID_NVARCHAR2(64)N具体事件 ID
CONFIGURATION_NVARCHAR2(255)N事件的配置属性
CREATED_TIMESTAMP(6)N创建时间
PROC_DEF_ID_NVARCHAR2(64)N属性 ID
SUB_SCOPE_ID_NVARCHAR2(64)N
SCOPE_ID_NVARCHAR2(64)N
SCOPE_DEFINITION_ID_NVARCHAR2(64)N
SCOPE_TYPE_NVARCHAR2(64)N
LOCK_TIME_TIMESTAMP(6)N
LOCK_OWNER_NVARCHAR2(255)N
TENANT_ID_NVARCHAR2(255)N

ACT_RU_JOB 工作数据表 (一般工作表)

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
TYPE_NVARCHAR2(255)N类型
LOCK_EXP_TIME_TIMESTAMP(6)N锁定释放时间
LOCK_OWNER_NVARCHAR2(255)N挂起者
EXCLUSIVE_NUMBER(1)N
EXECUTION_ID_NVARCHAR2(64)N执行实例 ID
PROCESS_INSTANCE_ID_NVARCHAR2(64)N流程实例 ID
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
ELEMENT_ID_NVARCHAR2(255)N
ELEMENT_NAME_NVARCHAR2(255)N
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
SCOPE_DEFINITION_ID_NVARCHAR2(255)N
CORRELATION_ID_NVARCHAR2(255)N
RETRIES_INTEGERN
EXCEPTION_STACK_ID_NVARCHAR2(64)N异常信息 ID
EXCEPTION_MSG_NVARCHAR2(2000)N异常信息
DUEDATE_TIMESTAMP(6)N到期时间
REPEAT_NVARCHAR2(255)N重复
HANDLER_TYPE_NVARCHAR2(255)N处理类型
HANDLER_CFG_NVARCHAR2(2000)N
CUSTOM_VALUES_ID_NVARCHAR2(64)N
CREATE_TIME_TIMESTAMP(6)N
TENANT_ID_NVARCHAR2(255)N

ACT_RU_SUSPENDED_JOB 工作数据表 (暂停工作表)

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
CATEGORY_NVARCHAR2(255)N
TYPE_NVARCHAR2(255)N类型
EXCLUSIVE_NUMBER(1)N
EXECUTION_ID_NVARCHAR2(64)N执行实例 ID
PROCESS_INSTANCE_ID_NVARCHAR2(64)N流程实例 ID
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
ELEMENT_ID_NVARCHAR2(255)N
ELEMENT_NAME_NVARCHAR2(255)N
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
SCOPE_DEFINITION_ID_NVARCHAR2(255)N
CORRELATION_ID_NVARCHAR2(255)N
RETRIES_INTEGERN
EXCEPTION_STACK_ID_NVARCHAR2(64)N异常信息 ID
EXCEPTION_MSG_NVARCHAR2(2000)N异常信息
DUEDATE_TIMESTAMP(6)N到期时间
REPEAT_NVARCHAR2(255)N重复
HANDLER_TYPE_NVARCHAR2(255)N处理类型
HANDLER_CFG_NVARCHAR2(2000)N
CUSTOM_VALUES_ID_NVARCHAR2(64)N
CREATE_TIME_TIMESTAMP(6)N
TENANT_ID_NVARCHAR2(255)N

ACT_RU_TIMER_JOB 工作数据表 (定时工作表)

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
CATEGORY_NVARCHAR2(255)N
TYPE_NVARCHAR2(255)N类型
LOCK_EXP_TIME_TIMESTAMP(6)N
LOCK_OWNER_NVARCHAR2(255)N
EXCLUSIVE_NUMBER(1)N
EXECUTION_ID_NVARCHAR2(64)N执行实例 ID
PROCESS_INSTANCE_ID_NVARCHAR2(64)N流程实例 ID
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
ELEMENT_ID_NVARCHAR2(255)N
ELEMENT_NAME_NVARCHAR2(255)N
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
SCOPE_DEFINITION_ID_NVARCHAR2(255)N
CORRELATION_ID_NVARCHAR2(255)N
RETRIES_INTEGERN
EXCEPTION_STACK_ID_NVARCHAR2(64)N异常信息 ID
EXCEPTION_MSG_NVARCHAR2(2000)N异常信息
DUEDATE_TIMESTAMP(6)N到期时间
REPEAT_NVARCHAR2(255)N重复
HANDLER_TYPE_NVARCHAR2(255)N处理类型
HANDLER_CFG_NVARCHAR2(2000)N
CUSTOM_VALUES_ID_NVARCHAR2(64)N
CREATE_TIME_TIMESTAMP(6)N
TENANT_ID_NVARCHAR2(255)N

ACT_HI_PROCINST 流程实例表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
BUSINESS_KEY_NVARCHAR2(255)N业务主键
PROC_DEF_ID_NVARCHAR2(64)N属性 ID
START_TIME_TIMESTAMP(6)N开始时间
END_TIME_TIMESTAMP(6)N结束时间
DURATION_NUMBER(19)N耗时
START_USER_ID_NVARCHAR2(255)N起始人
START_ACT_ID_NVARCHAR2(255)N起始节点
END_ACT_ID_NVARCHAR2(255)N结束节点
SUPER_PROCESS_INSTANCE_ID_NVARCHAR2(64)N父流程实例 ID
DELETE_REASON_NVARCHAR2(2000)N删除原因
TENANT_ID_NVARCHAR2(255)N
NAME_NVARCHAR2(255)N名称
CALLBACK_ID_NVARCHAR2(255)N
CALLBACK_TYPE_NVARCHAR2(255)N
REFERENCE_ID_NVARCHAR2(255)N
REFERENCE_TYPE_NVARCHAR2(255)N
PROPAGATED_STAGE_INST_ID_NVARCHAR2(255)N
BUSINESS_STATUS_NVARCHAR2(255)N

ACT_HI_TASKINST 历史任务表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
TASK_DEF_ID_NVARCHAR2(64)N
TASK_DEF_KEY_NVARCHAR2(255)N任务定义的 ID 值
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
EXECUTION_ID_NVARCHAR2(64)N执行 ID
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
SCOPE_DEFINITION_ID_NVARCHAR2(255)N
PROPAGATED_STAGE_INST_ID_NVARCHAR2(255)N
NAME_NVARCHAR2(255)N名称
PARENT_TASK_ID_NVARCHAR2(64)N父任务 ID
DESCRIPTION_NVARCHAR2(2000)N说明
OWNER_NVARCHAR2(255)N实际签收人 任务的拥有者签收人（默认为空，只有在委托时才有值）
ASSIGNEE_NVARCHAR2(255)N被指派执行该任务的人
START_TIME_TIMESTAMP(6)N开始时间
CLAIM_TIME_TIMESTAMP(6)N提醒时间
END_TIME_TIMESTAMP(6)N结束时间
DURATION_NUMBER(19)N耗时
DELETE_REASON_NVARCHAR2(2000)N删除原因
PRIORITY_INTEGERN优先级别
DUE_DATE_TIMESTAMP(6)N过期时间
FORM_KEY_NVARCHAR2(255)N节点定义的 formkey
CATEGORY_NVARCHAR2(255)N类别
TENANT_ID_NVARCHAR2(255)N
LAST_UPDATED_TIME_TIMESTAMP(6)N

ACT_HI_ACTINST 历史行为表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
EXECUTION_ID_NVARCHAR2(64)N执行 ID
ACT_ID_NVARCHAR2(255)N节点实例 ID
TASK_ID_NVARCHAR2(64)N任务 ID
CALL_PROC_INST_ID_NVARCHAR2(64)N调用外部的流程实例 ID
ACT_NAME_NVARCHAR2(255)N节点名称
ACT_TYPE_NVARCHAR2(255)N节点类型
ASSIGNEE_NVARCHAR2(255)N节点签收人
START_TIME_TIMESTAMP(6)N开始时间
END_TIME_TIMESTAMP(6)N结束时间
TRANSACTION_ORDER_INTEGERN
DURATION_NUMBER(19)N耗时
DELETE_REASON_NVARCHAR2(2000)N删除原因
TENANT_ID_NVARCHAR2(255)N

ACT_HI_VARINST 历史变量表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
EXECUTION_ID_NVARCHAR2(64)N执行 ID
TASK_ID_NVARCHAR2(64)N任务 ID
NAME_NVARCHAR2(255)N名称
VAR_TYPE_NVARCHAR2(100)N参数类型
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
BYTEARRAY_ID_NVARCHAR2(64)N字节表 ID
DOUBLE_NUMBER(*,10)N存储 double 类型数据
LONG_NUMBER(*,10)N存储 long 类型数据
TEXT_NVARCHAR2(2000)N
TEXT2_NVARCHAR2(2000)N
META_INFO_NVARCHAR2(2000)N
CREATE_TIME_TIMESTAMP(6)N
LAST_UPDATED_TIME_TIMESTAMP(6)N

ACT_HI_IDENTITYLINK 历史流程人员表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
GROUP_ID_NVARCHAR2(255)N组 ID
TYPE_NVARCHAR2(255)N类型
USER_ID_NVARCHAR2(255)N用户 ID
TASK_ID_NVARCHAR2(64)N任务 ID
CREATE_TIME_TIMESTAMP(6)N
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
SCOPE_ID_NVARCHAR2(255)N
SUB_SCOPE_ID_NVARCHAR2(255)N
SCOPE_TYPE_NVARCHAR2(255)N
SCOPE_DEFINITION_ID_NVARCHAR2(255)N

ACT_HI_DETAIL 流程明细表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
TYPE_NVARCHAR2(255)N类型
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
EXECUTION_ID_NVARCHAR2(64)N执行 ID
TASK_ID_NVARCHAR2(64)N任务 ID
ACT_INST_ID_NVARCHAR2(64)N节点实例 ID
NAME_NVARCHAR2(255)N名称
VAR_TYPE_NVARCHAR2(64)N参数类型
REV_INTEGERN数据版本
TIME_TIMESTAMP(6)N时间戳
BYTEARRAY_ID_NVARCHAR2(64)N字节表 ID
DOUBLE_NUMBER(*,10)N存储变量类型为 Double
LONG_NUMBER(19)N存储变量类型为 long
TEXT_NVARCHAR2(2000)N存储变量值类型为 String
TEXT2_NVARCHAR2(2000)N此处存储的是 JPA 持久化对象时，才会有值。此值为对象 ID

ACT_HI_COMMENT 评论表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
TYPE_NVARCHAR2(255)N类型类型：event（事件）、comment（意见）
TIME_TIMESTAMP(6)N时间
USER_ID_NVARCHAR2(255)N用户 ID
TASK_ID_NVARCHAR2(64)N任务 ID
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
ACTION_NVARCHAR2(255)N行为类型
MESSAGE_NVARCHAR2(2000)N信息用于存放流程产生的信息，比如审批意见
FULL_MSG_BLOBN全部内容

ACT_HI_ATTACHMENT 附件表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
USER_ID_NVARCHAR2(255)N用户 ID
NAME_NVARCHAR2(255)N名称
DESCRIPTION_NVARCHAR2(2000)N说明
TYPE_NVARCHAR2(255)N类型
TASK_ID_NVARCHAR2(64)N任务 ID
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
URL_NVARCHAR2(2000)N
CONTENT_ID_NVARCHAR2(64)N字节表的 ID
TIME_TIMESTAMP(6)N时间

 ACT_ID_GROUP 用户组表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
NAME_NVARCHAR2(255)N用户组名称
TYPE_NVARCHAR2(255)N用户组类型

ACT_ID_INFO 用户信息表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
USER_ID_NVARCHAR2(64)N对应用户表主键
TYPE_NVARCHAR2(64)N信息类型当前可以设置用户帐号 (account)、用户信息 (userinfo) 和 NULL 三种值
KEY_NVARCHAR2(255)N数据的键可以根据该键查找用户信息的值
VALUE_NVARCHAR2(255)N数据的值
PASSWORD_BLOBN用户密码
PARENT_ID_NVARCHAR2(255)N父信息 ID

ACT_ID_MEMBERSHIP 关系表

字段类型主键说明备注
USER_ID_NVARCHAR2(64)Y用户 ID
GROUP_ID_NVARCHAR2(64)Y用户组 ID

ACT_ID_USER 用户表

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
REV_INTEGERN数据版本
FIRST_NVARCHAR2(255)N人名
LAST_NVARCHAR2(255)N姓氏
DISPLAY_NAME_NVARCHAR2(255)N
EMAIL_NVARCHAR2(255)N邮件
PWD_NVARCHAR2(255)N用户密码
PICTURE_ID_NVARCHAR2(64)N图片 ID
TENANT_ID_NVARCHAR2(255)N

ACT_EVT_LOG 事件日志表

字段类型主键说明备注
LOG_NR_NUMBER(19)Y主键
TYPE_NVARCHAR2(64)N类型
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
PROC_INST_ID_NVARCHAR2(64)N流程实例 ID
EXECUTION_ID_NVARCHAR2(64)N执行 ID
TASK_ID_NVARCHAR2(64)N任务 ID
TIME_STAMP_TIMESTAMP(6)N
USER_ID_NVARCHAR2(255)N
DATA_BLOBN
LOCK_OWNER_NVARCHAR2(255)N
LOCK_TIME_TIMESTAMP(6)N
IS_PROCESSED_NUMBER(3)N

ACT_PROCDEF_INFO

字段类型主键说明备注
ID_NVARCHAR2(64)Y主键
PROC_DEF_ID_NVARCHAR2(64)N流程定义 ID
REV_INTEGERN数据版本
INFO_JSON_ID_NVARCHAR2(64)N

附2：参考资料

flowable官网:Flowable: Business Process Automation | Low-code | Workflow AutomationThe Intelligent Business Process & Workflow Automation Platform. Automate your business end-to-end. Build enterprise applications at speed & scale.https://www.flowable.com/

flowable下载地址:Open SourceThe Flowable project provides a core set of open source business process engines that are compact and highly efficient. Get the source code.https://www.flowable.org/downloads.html

GitHub - flowable/flowable-engine: A compact and highly efficient workflow and Business Process Management (BPM) platform for developers, system admins and business users.A compact and highly efficient workflow and Business Process Management (BPM) platform for developers, system admins and business users. - flowable/flowable-enginehttps://github.com/flowable/flowable-engine

 https://github.com/flowable/flowable-engine/releases/download/flowable-6.7.2/flowable-6.7.2.ziphttps://github.com/flowable/flowable-engine/releases/download/flowable-6.7.2/flowable-6.7.2.zip

 flowable用户手册(中文):Flowable BPMN 用户手册 (v 6.5.0-SNAPSHOT)https://jeesite.com/front/flowable/6.5.0/bpmn/index.html#Tooling

附3：测试过程中表数据记录 (表中数据只记录发生变化的数据。例如数据1经过操作后无变化，在操作后的表中不体现该数据)

1.部署awb-ceshi20250211.bpmn20.xml

ACT_GE_BYTEARRAY
ID_REV_NAME_DEPLOYMENT_ID_BYTES_GENERATED_
主键数据版本资源名称部署序号资源内容是否是右 activiti 自动产生的资源
be0c43cc-e82a-11ef-95ad-4e5f7046682e1bpmn/awb-ceshi20250211.bpmn20.xmlbe0c43cb-e82a-11ef-95ad-4e5f7046682e0
be3353cd-e82a-11ef-95ad-4e5f7046682e1bpmn/awb-ceshi20250211.awbceshi20250211.pngbe0c43cb-e82a-11ef-95ad-4e5f7046682e1
ACT_RE_DEPLOYMENT
ID_NAME_CATEGORY_KEY_TENANT_ID_DEPLOY_TIME_DERIVED_FROM_DERIVED_FROM_ROOT_PARENT_DEPLOYMENT_ID_ENGINE_VERSION_
部署序号部署名称类别流程定义 ID部署时间引擎版本
be0c43cb-e82a-11ef-95ad-4e5f7046682e测试流程awb2025/2/11 11:46:15be0c43cb-e82a-11ef-95ad-4e5f7046682e



ACT_RE_PROCDEF
ID_REV_CATEGORY_NAME_KEY_VERSION_DEPLOYMENT_ID_RESOURCE_NAME_DGRM_RESOURCE_NAME_DESCRIPTION_HAS_START_FORM_KEY_HAS_GRAPHICAL_NOTATION_SUSPENSION_STATE_TENANT_ID_ENGINE_VERSION_DERIVED_FROM_DERIVED_FROM_ROOT_DERIVED_VERSION_
主键数据版本号流程定义分类流程定义的名称流程定义 key版本部署 IDbpmn 文件名称流程定义对应的流程图资源名称说明是否存在开始节点 formKey流程定义状态
awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e1http://www.flowable.org/processdefawb-ceshi20250211awbceshi202502111be0c43cb-e82a-11ef-95ad-4e5f7046682ebpmn/awb-ceshi20250211.bpmn20.xmlbpmn/awb-ceshi20250211.awbceshi20250211.png这是一个测试样例。流程中包括1.人工任务 2.服务任务 3.排他网关 4.监听器0110



2.流程启动 awbceshi20250211

ACT_RU_EXECUTION
ID_REV_PROC_INST_ID_BUSINESS_KEY_PARENT_ID_PROC_DEF_ID_SUPER_EXEC_ROOT_PROC_INST_ID_ACT_ID_IS_ACTIVE_IS_CONCURRENT_IS_SCOPE_IS_EVENT_SCOPE_IS_MI_ROOT_SUSPENSION_STATE_CACHED_ENT_STATE_TENANT_ID_NAME_START_ACT_ID_START_TIME_START_USER_ID_LOCK_TIME_LOCK_OWNER_IS_COUNT_ENABLED_EVT_SUBSCR_COUNT_TASK_COUNT_JOB_COUNT_TIMER_JOB_COUNT_SUSP_JOB_COUNT_DEADLETTER_JOB_COUNT_EXTERNAL_WORKER_JOB_COUNT_VAR_COUNT_ID_LINK_COUNT_CALLBACK_ID_CALLBACK_TYPE_REFERENCE_ID_REFERENCE_TYPE_PROPAGATED_STAGE_INST_ID_BUSINESS_STATUS_
主键数据版本流程实例 ID业务主键 ID父执行流的 ID流程定义的数据 ID节点实例 ID是否存活执行流是否正在并行表示执行实例是否为一个作用域（如子流程）。在没有使用到事件的情况下，一般都为0。如果使用了事件，这个字段可能用于标识执行实例是否为一个事件作用域。流程终端状态租户ID执行实例的名称（可选字段）。开始时间
2903a55c-e835-11ef-91f8-4e5f7046682e12903a55c-e835-11ef-91f8-4e5f7046682eawbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e101001startevent20250211awb2025/2/11 13:00:491000000000
2903f37f-e835-11ef-91f8-4e5f7046682e12903a55c-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682eawbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682erengongrenwu01awb1000012025/2/11 13:00:491010000000



ACT_RU_TASK
ID_REV_EXECUTION_ID_PROC_INST_ID_PROC_DEF_ID_TASK_DEF_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_PROPAGATED_STAGE_INST_ID_NAME_PARENT_TASK_ID_DESCRIPTION_TASK_DEF_KEY_OWNER_ASSIGNEE_DELEGATION_PRIORITY_CREATE_TIME_DUE_DATE_CATEGORY_SUSPENSION_STATE_TENANT_ID_FORM_KEY_CLAIM_TIME_IS_COUNT_ENABLED_VAR_COUNT_ID_LINK_COUNT_SUB_TASK_COUNT_
主键数据版本任务所在的执行流 ID流程实例 ID流程定义数据 ID任务名称父任务 ID说明任务定义的 ID 值任务拥有人被指派执行该任务的人创建时间耗时是否挂起
290700c3-e835-11ef-91f8-4e5f7046682e12903f37f-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682eawbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e人工任务01awb这是一个人工任务rengongrenwu01awb广成子502025/2/11 13:00:4911000
ACT_RU_ACTINST
ID_REV_PROC_DEF_ID_PROC_INST_ID_EXECUTION_ID_ACT_ID_TASK_ID_CALL_PROC_INST_ID_ACT_NAME_ACT_TYPE_ASSIGNEE_START_TIME_END_TIME_DURATION_TRANSACTION_ORDER_DELETE_REASON_TENANT_ID_
唯一标识符。数据版本流程定义 ID流程实例 ID执行实例 ID活动 ID任务 ID调用子流程的流程实例 ID。活动名称活动类型任务负责人活动实例的开始时间。活动实例的结束时间。活动实例的持续时间。删除原因（如果活动实例被删除）。租户 ID
2903f380-e835-11ef-91f8-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682estartevent20250211awb流程启动awbstartEvent2025/2/11 13:00:492025/2/11 13:00:4931
29048fc1-e835-11ef-91f8-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682esid-4793691B-D0E4-42D2-98C2-54E4ABD35345sequenceFlow2025/2/11 13:00:492025/2/11 13:00:4902
29048fc2-e835-11ef-91f8-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682erengongrenwu01awb290700c3-e835-11ef-91f8-4e5f7046682e人工任务01awbuserTask广成子2025/2/11 13:00:493



ACT_RU_IDENTITYLINK
ID_REV_GROUP_ID_TYPE_USER_ID_TASK_ID_PROC_INST_ID_PROC_DEF_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_
主键数据版本用户组 ID关系数据类型用户 ID任务 ID流程定义 ID属性 ID
29074ee5-e835-11ef-91f8-4e5f7046682e1participant广成子2903a55c-e835-11ef-91f8-4e5f7046682e
ACT_RU_VARIABLE
ID_REV_TYPE_NAME_EXECUTION_ID_PROC_INST_ID_TASK_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_BYTEARRAY_ID_DOUBLE_LONG_TEXT_TEXT2_META_INFO_
主键数据版本参数类型参数名称参数执行 ID流程实例 ID任务 ID资源 ID参数为 double，则保存在该字段中参数为 long，则保存在该字段中用户保存文本类型的参数值用户保存文本类型的参数值
2903f37e-e835-11ef-91f8-4e5f7046682e1stringrengongrenwu01userawb2903a55c-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e广成子
2903cc6d-e835-11ef-91f8-4e5f7046682e1stringrengongrenwu03userawb2903a55c-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e文殊广法天尊



ACT_HI_PROCINST
ID_REV_PROC_INST_ID_BUSINESS_KEY_PROC_DEF_ID_START_TIME_END_TIME_DURATION_START_USER_ID_START_ACT_ID_END_ACT_ID_SUPER_PROCESS_INSTANCE_ID_DELETE_REASON_TENANT_ID_NAME_CALLBACK_ID_CALLBACK_TYPE_REFERENCE_ID_REFERENCE_TYPE_PROPAGATED_STAGE_INST_ID_BUSINESS_STATUS_
主键数据版本流程实例 ID业务主键属性 ID开始时间结束时间耗时起始人起始节点结束节点父流程实例 ID删除原因名称
2903a55c-e835-11ef-91f8-4e5f7046682e12903a55c-e835-11ef-91f8-4e5f7046682eawbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2025/2/11 13:00startevent20250211awb
ACT_HI_TASKINST
ID_REV_PROC_DEF_ID_TASK_DEF_ID_TASK_DEF_KEY_PROC_INST_ID_EXECUTION_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_PROPAGATED_STAGE_INST_ID_NAME_PARENT_TASK_ID_DESCRIPTION_OWNER_ASSIGNEE_START_TIME_CLAIM_TIME_END_TIME_DURATION_DELETE_REASON_PRIORITY_DUE_DATE_FORM_KEY_CATEGORY_TENANT_ID_LAST_UPDATED_TIME_
主键数据版本流程定义 ID任务定义的 ID 值流程实例 ID执行 ID名称父任务 ID说明实际签收人 任务的拥有者被指派执行该任务的人开始时间提醒时间结束时间耗时删除原因优先级别过期时间节点定义的 formkey类别
290700c3-e835-11ef-91f8-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682erengongrenwu01awb2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682e人工任务01awb这是一个人工任务广成子2025/2/11 13:00:49502025/2/11 13:00:49



ACT_HI_ACTINST
ID_REV_PROC_DEF_ID_PROC_INST_ID_EXECUTION_ID_ACT_ID_TASK_ID_CALL_PROC_INST_ID_ACT_NAME_ACT_TYPE_ASSIGNEE_START_TIME_END_TIME_TRANSACTION_ORDER_DURATION_DELETE_REASON_TENANT_ID_
主键数据版本流程定义 ID流程实例 ID执行 ID节点实例 ID任务 ID调用外部的流程实例 ID节点名称节点类型节点签收人开始时间结束时间耗时删除原因
2903f380-e835-11ef-91f8-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682estartevent20250211awb流程启动awbstartEvent2025/2/11 13:00:492025/2/11 13:00:4913
29048fc1-e835-11ef-91f8-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682esid-4793691B-D0E4-42D2-98C2-54E4ABD35345sequenceFlow2025/2/11 13:00:492025/2/11 13:00:4920
29048fc2-e835-11ef-91f8-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682erengongrenwu01awb290700c3-e835-11ef-91f8-4e5f7046682e人工任务01awbuserTask广成子2025/2/11 13:00:493
ACT_HI_IDENTITYLINK
ID_GROUP_ID_TYPE_USER_ID_TASK_ID_CREATE_TIME_PROC_INST_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_
主键组 ID类型用户 ID任务 ID流程实例 ID
29074ee4-e835-11ef-91f8-4e5f7046682eassignee广成子290700c3-e835-11ef-91f8-4e5f7046682e2025/2/11 13:00:49
29074ee5-e835-11ef-91f8-4e5f7046682eparticipant广成子2025/2/11 13:00:492903a55c-e835-11ef-91f8-4e5f7046682e



ACT_HI_VARINST
ID_REV_PROC_INST_ID_EXECUTION_ID_TASK_ID_NAME_VAR_TYPE_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_BYTEARRAY_ID_DOUBLE_LONG_TEXT_TEXT2_META_INFO_CREATE_TIME_LAST_UPDATED_TIME_
主键数据版本流程实例 ID执行 ID任务 ID名称参数类型字节表 ID存储 double 类型数据存储 long 类型数据
2903f37e-e835-11ef-91f8-4e5f7046682e02903a55c-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682erengongrenwu01userawbstring广成子2025/2/11 13:00:492025/2/11 13:00:49
2903cc6d-e835-11ef-91f8-4e5f7046682e02903a55c-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682erengongrenwu03userawbstring文殊广法天尊2025/2/11 13:00:492025/2/11 13:00:49



3.执行完任务[rengongrenwu01awb]

ACT_RU_TASK
ID_REV_EXECUTION_ID_PROC_INST_ID_PROC_DEF_ID_TASK_DEF_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_PROPAGATED_STAGE_INST_ID_NAME_PARENT_TASK_ID_DESCRIPTION_TASK_DEF_KEY_OWNER_ASSIGNEE_DELEGATION_PRIORITY_CREATE_TIME_DUE_DATE_CATEGORY_SUSPENSION_STATE_TENANT_ID_FORM_KEY_CLAIM_TIME_IS_COUNT_ENABLED_VAR_COUNT_ID_LINK_COUNT_SUB_TASK_COUNT_
主键数据版本任务所在的执行流 ID流程实例 ID流程定义数据 ID任务名称父任务 ID说明任务定义的 ID 值任务拥有人被指派执行该任务的人创建时间耗时是否挂起
5bb63779-e854-11ef-9abb-4e5f7046682e12903f37f-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682eawbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e人工任务03awb这是另外一个人工任务rengongrenwu03awb文殊广法天尊502025/2/11 16:44:0911000



ACT_RU_ACTINST
ID_REV_PROC_DEF_ID_PROC_INST_ID_EXECUTION_ID_ACT_ID_TASK_ID_CALL_PROC_INST_ID_ACT_NAME_ACT_TYPE_ASSIGNEE_START_TIME_END_TIME_DURATION_TRANSACTION_ORDER_DELETE_REASON_TENANT_ID_
唯一标识符。数据版本流程定义 ID流程实例 ID执行实例 ID活动 ID任务 ID调用子流程的流程实例 ID。活动名称活动类型任务负责人活动实例的开始时间。活动实例的结束时间。活动实例的持续时间。删除原因（如果活动实例被删除）。租户 ID
29048fc2-e835-11ef-91f8-4e5f7046682e2awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682erengongrenwu01awb290700c3-e835-11ef-91f8-4e5f7046682e人工任务01awbuserTask广成子2025/2/11 13:00:492025/2/11 16:44:08133993623
5baa77a5-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682esid-A2E73FFB-BC62-482E-8B49-16DE472973ACsequenceFlow2025/2/11 16:44:082025/2/11 16:44:0801
5bac2556-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682ewangguan02awb网关02awbexclusiveGateway2025/2/11 16:44:082025/2/11 16:44:09412
5bb266e7-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682ewangguan02awb-flow01aaa=0sequenceFlow2025/2/11 16:44:092025/2/11 16:44:0903
5bb5e958-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682erengongrenwu03awb5bb63779-e854-11ef-9abb-4e5f7046682e人工任务03awbuserTask文殊广法天尊2025/2/11 16:44:094
ACT_RU_IDENTITYLINK
ID_REV_GROUP_ID_TYPE_USER_ID_TASK_ID_PROC_INST_ID_PROC_DEF_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_
主键数据版本用户组 ID关系数据类型用户 ID任务 ID流程定义 ID属性 ID
29074ee5-e835-11ef-91f8-4e5f7046682e1participant广成子2903a55c-e835-11ef-91f8-4e5f7046682e
5bb8334b-e854-11ef-9abb-4e5f7046682e1participant文殊广法天尊2903a55c-e835-11ef-91f8-4e5f7046682e



ACT_HI_TASKINST
ID_REV_PROC_DEF_ID_TASK_DEF_ID_TASK_DEF_KEY_PROC_INST_ID_EXECUTION_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_PROPAGATED_STAGE_INST_ID_NAME_PARENT_TASK_ID_DESCRIPTION_OWNER_ASSIGNEE_START_TIME_CLAIM_TIME_END_TIME_DURATION_DELETE_REASON_PRIORITY_DUE_DATE_FORM_KEY_CATEGORY_TENANT_ID_LAST_UPDATED_TIME_
主键数据版本流程定义 ID任务定义的 ID 值流程实例 ID执行 ID名称父任务 ID说明实际签收人 任务的拥有者被指派执行该任务的人开始时间提醒时间结束时间耗时删除原因优先级别过期时间节点定义的 formkey类别
290700c3-e835-11ef-91f8-4e5f7046682e2awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682erengongrenwu01awb2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682e人工任务01awb这是一个人工任务广成子2025/2/11 13:00:492025/2/11 16:44:0813399332502025/2/11 16:44:08
5bb63779-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682erengongrenwu03awb2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682e人工任务03awb这是另外一个人工任务文殊广法天尊2025/2/11 16:44:09502025/2/11 16:44:09



ACT_HI_ACTINST
ID_REV_PROC_DEF_ID_PROC_INST_ID_EXECUTION_ID_ACT_ID_TASK_ID_CALL_PROC_INST_ID_ACT_NAME_ACT_TYPE_ASSIGNEE_START_TIME_END_TIME_TRANSACTION_ORDER_DURATION_DELETE_REASON_TENANT_ID_
主键数据版本流程定义 ID流程实例 ID执行 ID节点实例 ID任务 ID调用外部的流程实例 ID节点名称节点类型节点签收人开始时间结束时间耗时删除原因
5baa77a5-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682esid-A2E73FFB-BC62-482E-8B49-16DE472973ACsequenceFlow2025/2/11 16:44:082025/2/11 16:44:0810
5bac2556-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682ewangguan02awb网关02awbexclusiveGateway2025/2/11 16:44:082025/2/11 16:44:09241
5bb266e7-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682ewangguan02awb-flow01aaa=0sequenceFlow2025/2/11 16:44:092025/2/11 16:44:0930
5bb5e958-e854-11ef-9abb-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682erengongrenwu03awb5bb63779-e854-11ef-9abb-4e5f7046682e人工任务03awbuserTask文殊广法天尊2025/2/11 16:44:094



ACT_HI_IDENTITYLINK
ID_GROUP_ID_TYPE_USER_ID_TASK_ID_CREATE_TIME_PROC_INST_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_
主键组 ID类型用户 ID任务 ID流程实例 ID
5bb65e8a-e854-11ef-9abb-4e5f7046682eassignee文殊广法天尊5bb63779-e854-11ef-9abb-4e5f7046682e2025/2/11 16:44:09
5bb8334b-e854-11ef-9abb-4e5f7046682eparticipant文殊广法天尊2025/2/11 16:44:092903a55c-e835-11ef-91f8-4e5f7046682e
ACT_HI_VARINST
ID_REV_PROC_INST_ID_EXECUTION_ID_TASK_ID_NAME_VAR_TYPE_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_BYTEARRAY_ID_DOUBLE_LONG_TEXT_TEXT2_META_INFO_CREATE_TIME_LAST_UPDATED_TIME_
主键数据版本流程实例 ID执行 ID任务 ID名称参数类型字节表 ID存储 double 类型数据存储 long 类型数据
5b960544-e854-11ef-9abb-4e5f7046682e02903a55c-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682eaaastring02025/2/11 16:44:082025/2/11 16:44:08



4.执行完任务[rengongrenwu03awb]

ACT_HI_PROCINST
ID_REV_PROC_INST_ID_BUSINESS_KEY_PROC_DEF_ID_START_TIME_END_TIME_DURATION_START_USER_ID_START_ACT_ID_END_ACT_ID_SUPER_PROCESS_INSTANCE_ID_DELETE_REASON_TENANT_ID_NAME_CALLBACK_ID_CALLBACK_TYPE_REFERENCE_ID_REFERENCE_TYPE_PROPAGATED_STAGE_INST_ID_BUSINESS_STATUS_
主键数据版本流程实例 ID业务主键属性 ID开始时间结束时间耗时起始人起始节点结束节点父流程实例 ID删除原因名称
2903a55c-e835-11ef-91f8-4e5f7046682e22903a55c-e835-11ef-91f8-4e5f7046682eawbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2025/2/11 13:00:492025/2/11 21:06:0829119300startevent20250211awbendevent20250211awb



ACT_HI_TASKINST
ID_REV_PROC_DEF_ID_TASK_DEF_ID_TASK_DEF_KEY_PROC_INST_ID_EXECUTION_ID_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_SCOPE_DEFINITION_ID_PROPAGATED_STAGE_INST_ID_NAME_PARENT_TASK_ID_DESCRIPTION_OWNER_ASSIGNEE_START_TIME_CLAIM_TIME_END_TIME_DURATION_DELETE_REASON_PRIORITY_DUE_DATE_FORM_KEY_CATEGORY_TENANT_ID_LAST_UPDATED_TIME_
主键数据版本流程定义 ID任务定义的 ID 值流程实例 ID执行 ID名称父任务 ID说明实际签收人 任务的拥有者被指派执行该任务的人开始时间提醒时间结束时间耗时删除原因优先级别过期时间节点定义的 formkey类别
5bb63779-e854-11ef-9abb-4e5f7046682e2awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682erengongrenwu03awb2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682e人工任务03awb这是另外一个人工任务文殊广法天尊2025/2/11 16:44:092025/2/11 21:06:0815719438502025/2/11 21:06:08
ACT_HI_ACTINST
ID_REV_PROC_DEF_ID_PROC_INST_ID_EXECUTION_ID_ACT_ID_TASK_ID_CALL_PROC_INST_ID_ACT_NAME_ACT_TYPE_ASSIGNEE_START_TIME_END_TIME_TRANSACTION_ORDER_DURATION_DELETE_REASON_TENANT_ID_
主键数据版本流程定义 ID流程实例 ID执行 ID节点实例 ID任务 ID调用外部的流程实例 ID节点名称节点类型节点签收人开始时间结束时间耗时删除原因
5bb5e958-e854-11ef-9abb-4e5f7046682e2awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682erengongrenwu03awb5bb63779-e854-11ef-9abb-4e5f7046682e人工任务03awbuserTask文殊广法天尊2025/2/11 16:44:092025/2/11 21:06:08415719494
f5458c4a-e878-11ef-bf22-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682esid-3725C98B-79FC-4829-B4C8-F17EFE94864DsequenceFlow2025/2/11 21:06:082025/2/11 21:06:0810
f548727b-e878-11ef-bf22-4e5f7046682e1awbceshi20250211:1:be35288e-e82a-11ef-95ad-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682e2903f37f-e835-11ef-91f8-4e5f7046682eendevent20250211awb流程结束awbendEvent2025/2/11 21:06:082025/2/11 21:06:08220



ACT_HI_VARINST
ID_REV_PROC_INST_ID_EXECUTION_ID_TASK_ID_NAME_VAR_TYPE_SCOPE_ID_SUB_SCOPE_ID_SCOPE_TYPE_BYTEARRAY_ID_DOUBLE_LONG_TEXT_TEXT2_META_INFO_CREATE_TIME_LAST_UPDATED_TIME_
主键数据版本流程实例 ID执行 ID任务 ID名称参数类型字节表 ID存储 double 类型数据存储 long 类型数据
5b960544-e854-11ef-9abb-4e5f7046682e12903a55c-e835-11ef-91f8-4e5f7046682e2903a55c-e835-11ef-91f8-4e5f7046682eaaastring02025/2/11 16:44:082025/2/11 21:06:08
Flowable工作流引擎
qq_56959223的博客
01-08 1197
Flowable起源于Activiti工作流引擎，由Activiti的主要开发者在2016年创建。它继承了Activiti的众多优点，并在此基础上进行了优化和改进，以提供更加稳定、高效的工作流管理解决方案。Flowable与Activiti有着共同的祖先，即jbpm，并随着技术的发展和需求的变化，逐渐发展成为独立且功能强大的工作流引擎。 应用场景：Flowable广泛应用于各种需要流程管理的场景，如人力资源管理（如员工入职、离职、请假、绩效评估等）、自动化业务流程（如财务审批、采购流程、销售订单处理等）、任
工作流引擎之Flowable
一个老Java开发的自白
12-28 2046
Flowable是一个功能强大且易于集成的轻量级业务流程引擎，它支持BPMN 2.0标准，提供了丰富的API接口和可视化工具，使得业务流程的设计、执行和管理变得更加高效和灵活。Flowable的核心组件包括工作流引擎、服务组件、事件处理、流程监听器等，它们共同协作以支持复杂业务流程的执行和管理。
Flowable工作流详解（基础篇）
2301_78895231的博客
04-21 2965
接下来我们结合上面演示的第一个审批流程来详细的介绍下Flowable中的相关表结构的含义和作用。支持的数据库有：Activiti数据库类型示例JDBC URL备注h2默认配置的数据库mysql已使用mysql-connector-java数据库驱动测试oraclepostgresdb2mssqlOR已使用Microsoft JDBC Driver 4.0 (sqljdb。
工作流引擎Flowable
qq_24099547的博客
06-13 3288
在resources中添加日志文件log4j.properties。
工作流 Flowable
qq_42152032的博客
07-26 4713
的正确执行，就是要解决各任务间依赖的问题，这样DAG结合拓扑排序是解决存在依赖关系的一类问题的利器。如果把依赖关系的问题建模成 DAG, 依赖关系成为 Graph 中的 Directed Edge, 然后通过拓扑排序，不断遍历和剔除无依赖的节点(无前置节点的节点)，可以达到快速解决依赖的目的。这个最好理解，就是流程的定义，也就相当于规范，每个 ProcessDefinition 都会有一个 id。用叉形符号填充的菱形表示，从该图中出来的箭头往往有多个，但只有一个满足条件，流程会沿着满足条件的方向流转。
工作流之Flowable
一个老Java开发的自白
11-05 2692
Flowable是一个基于Java的开源BPM框架，它在Activiti的基础上进行了扩展和升级。Flowable提供了全面的功能支持，包括流程定义、执行、监控、任务管理、历史数据管理和用户组管理等。其特点在于可扩展性、易用性、可视化、平台独立性、高性能和灵活性。通过Flowable，企业可以自动化处理内部流程、业务流程以及复杂业务逻辑，提高工作效率和准确性。
Flowable工作流
x737510的博客
10-08 7953
工作流（Workflow）是一种自动化处理业务过程的方法，用于定义、执行和管理业务任务的顺序。
springboot-flowable-cims基于工作流引擎flowable、spring boot开发的工作流服务平台
06-26
springboot-flowable-cims基于工作流引擎flowable、spring boot开发的工作流服务平台，完美整合官方flowable modeler 进行流程设计、表单设计。提供flowable rest api 接口 供后台业务系统流程调用。提供前后端分离...
类钉钉飞书样式，包含前后端代码、基于flowable的开箱即用的低代码开源专业工作流引擎
09-30
具体到本工作流引擎的技术架构，“基于flowable”的描述透露出其核心使用了Flowable这个开源的工作流和业务流程管理(BPM)平台。Flowable是一个轻量级的业务流程引擎，它遵循Java平台和Java持久化API，同时兼容BPMN ...
工作流引擎flowable和工作流引擎activiti的区别
最新发布
05-22
### Flowable 和 Activiti 工作流引擎的区别与对比 #### 1. 起源与发展背景 Flowable 和 Activiti 都起源于同一团队的开发成果。Activiti 最初由 Alfresco 开发并发布，随后该团队将其移交给另一个团队负责维护和...
工作流程引擎之flowable（集成springboot）
小安安
08-23 7948
工作流程引擎之flowable（集成springboot）
工作流-flowable
qq_62656514的博客
09-08 6161
1. 简单介绍工作流 2. 使用flowable和java api写一个demo 3. 使用flowable集合springboot写一个demo
Flowable 工作流引擎
weixin_44928517的博客
08-22 1622
Flowable是一个流行的轻量级的采用Java开发的业务流程引擎。通过Flowable流程引擎，我们可以部署BPMN2.0的流程定义(一般为XML文件)，通过流程定义创建流程实例，查询和访问流程相关的实例与数据，等等。 Flowable可以灵活地添加到我们的服务、应用、架构中，可以通过引入Flowable jar包，或者直接使用Flowable的Rest API来进行业务流程引擎的操作。 Flowable是基于Activity5.0的一个分支开发的，因此内部的很多概念都相似。 使用 通过创建一个简单的命令
工作流（Flowable）
bobo_supper的博客
11-01 2140
最常用的工作流引擎是Activiti，领导原本想用agile bpm，但是想要组装整合到老项目上比较麻烦，最后选择了flowable，不管是springBoot项目还是spring的老项目，都能比较快速的整合起来。Flowable集成到项目的时候，原来的老项目已经有了用户，组/角色/组织，权限之类的表和业务设计，所以工作流自己在做一套用户，组的权限控制 会增加额外的维护成本。flowable是基于Activiti6开发的，所以数据库结构基本一致。在工作的应用中，以下文章给了很大的帮助，所以放一块分享一下。
Flowable 概述：轻量级开源工作流引擎的技术解析
艾斯比
03-08 1519
Flowable 是基于 Apache 2.0 协议的开源工作流引擎，专注于提供轻量级、高性能的业务流程管理解决方案。它支持完整的 BPMN 2.0 规范，提供从流程建模、执行到监控的全生命周期管理能力。作为 Activiti 项目的分支，Flowable 在保持原有功能的基础上，通过优化架构和社区协作，成为企业级流程管理的首选方案之一。核心特性：客户端Flowable API流程引擎任务服务表单服务数据库 三、技术优势与亮点 1. 高性能处理 执行树优化：基于状态机的流程实例管理 批量操作：支持任务批处
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
