先上代码:

Sub c100()
    Dim dot(0 To 2) As Double
    dot(0) = 0
    dot(1) = 0
    dot(2) = 0
    For i = 1 To 1000 Step 10
        Dim color As AcadAcCmColor'declare color object
        Set color = AcadApplication.GetInterfaceObject("AutoCAD.AcCmColor." & _
                                            Left(AcadApplication.Version, 2))
        'load the color object base on cad version
        Call color.SetRGB(255 * i / 1000, 211, 255 - 255 * i / 1000)
        Dim circle0 As AcadCircle'circle object
        Set circle0 = ThisDrawing.ModelSpace.AddCircle(dot, 10 * i)
        circle0.TrueColor = color'change circle color
    Next i
    ZoomExtents'show all circle
End Sub

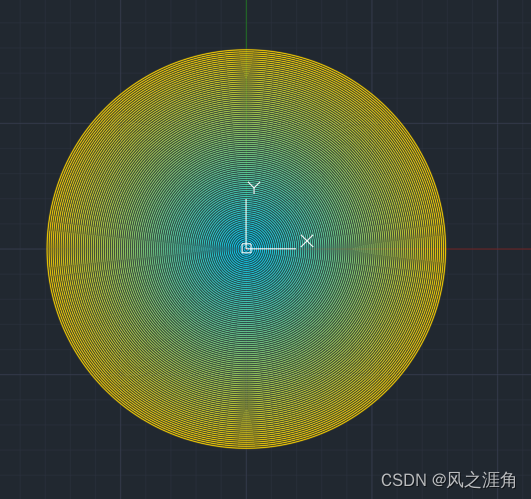

效果图如下:
