配置多区域的OSPF协议【华为eNSP模拟器】

最新推荐文章于 2025-04-17 15:52:55 发布

巨柠檬

最新推荐文章于 2025-04-17 15:52:55 发布

阅读量2.2k

点赞数 2

分类专栏：网工

本文链接：https://blog.youkuaiyun.com/weixin_41324527/article/details/117331184

版权

本文通过华为eNSP模拟器详细介绍了如何配置多区域的OSPF协议。步骤包括配置各路由器接口的OSPF进程，指定接口所属区域，以及使用network命令将接口加入对应区域。最终通过测试确保路由连通性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

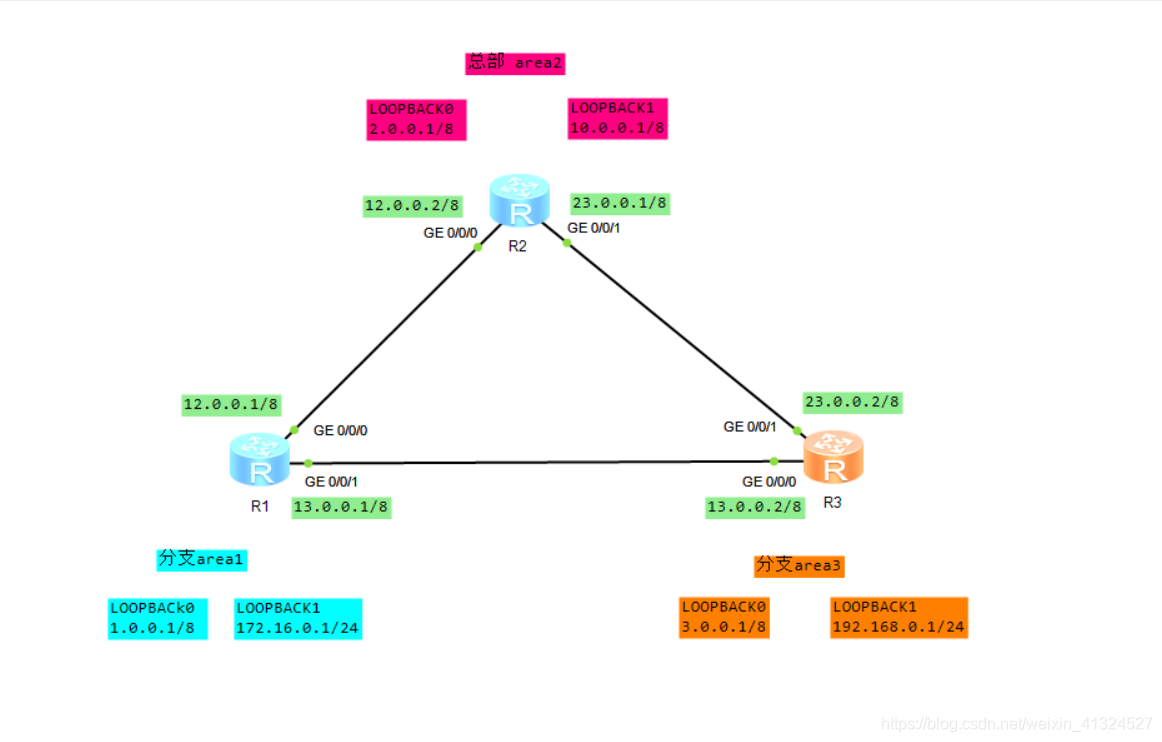

在这里插入图片描述
要求： 在每台路由器上开启ospf进程，根据区域划分情况，指定各路由器接口的所属区域。
思路： area0负责其他区域的互联，将路由器接口划入所属区域
1、将接口IP配置好
2、配置3台路由器的ospf，进程号为1，设置router-id
3、使用network命令将需要的接口加入对应区域
配置命令：

# 启动ospf，进程号为1，设置router-id
Ospf 1 router-id x.x.x.x
# 宣告直连网段
network 网段 通配符

具体配置

配置R1、R2、R3的接口参数，并确认接口状态测试连通性

# R1路由器
<Huawei>undo info-center enable
<Huawei>sys
[Huawei]sysname R1
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.0.0.1 8
[R1-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]ip address 13.0.0.1 8
[R1-GigabitEthernet0/0/1]interface loopback 0
[R1-LoopBack0]ip address 1.0.0.1 8
[R1-LoopBack0]interface loopback 1
[R1-LoopBack1]ip address 172.16.0.1 24
[R1-LoopBack1]quit
[R1]dis ip int brief
# R2路由器
<Huawei>sys
[Huawei]sysname R2
[R2]interface GigabitEthernet 0
