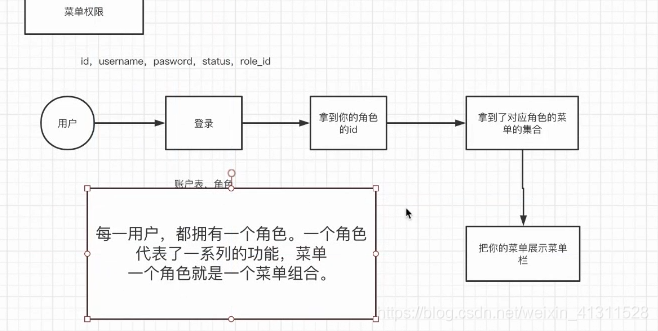

一、首先分析菜单权限管理系统的流程
即用户首先要登录（需要一张账户表）登录后需要确认角色（需要一张角色表）拿到了对应角色的菜单的集合（需要一张菜单功能表）然后把菜单展示在菜单栏中
在这里插入图片描述

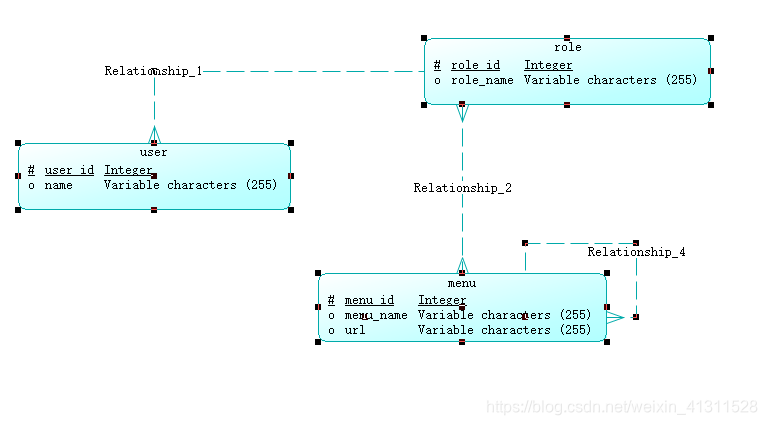

二、建立实体关系图

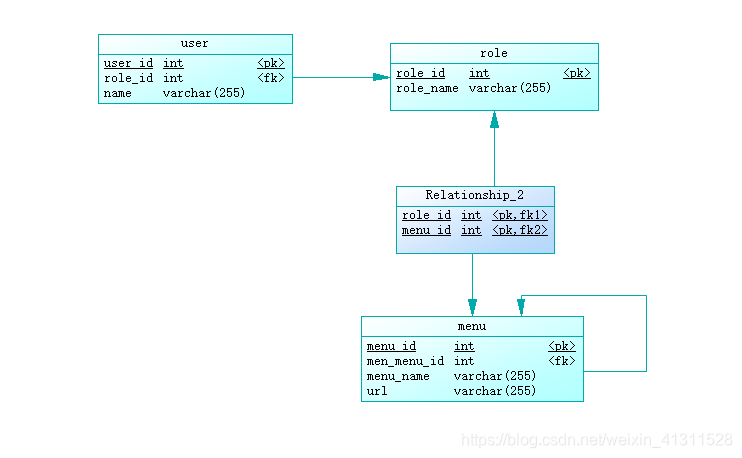

三、根据实体关系图建立物理数据模型

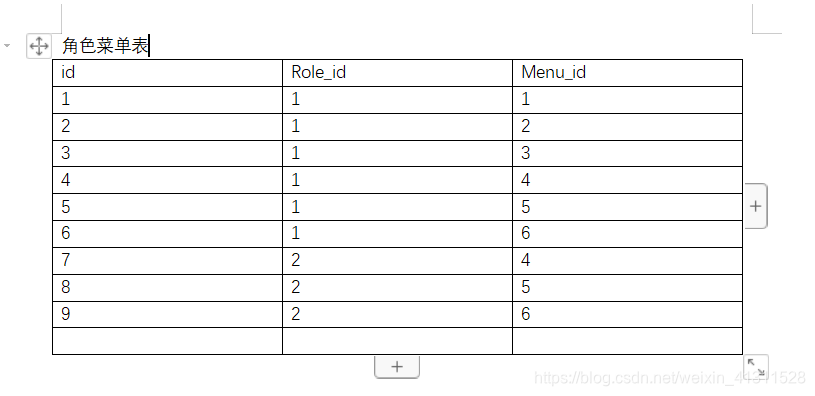

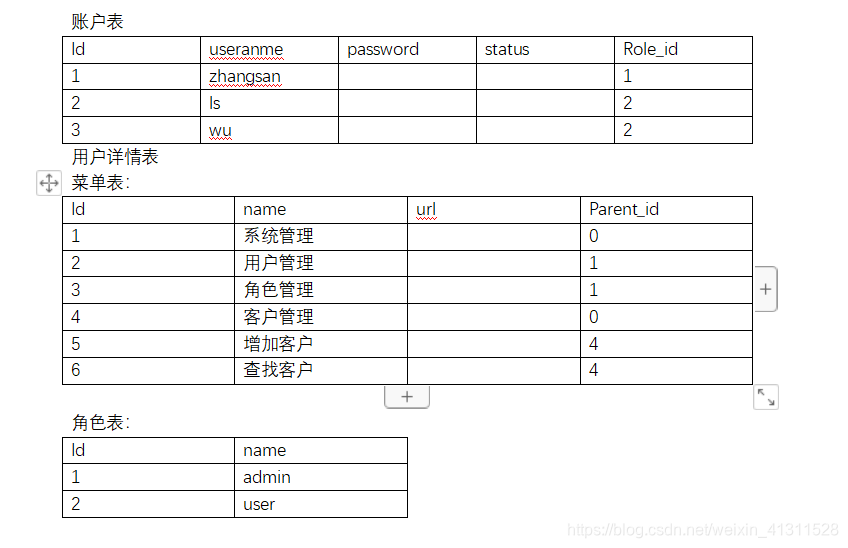

以上表中数据有待完善，下图给出了表格示例，可供参考

四、根据生成的物理数据模型，生成SQL文件

/*==============================================================*/
/* DBMS name:      MySQL 5.0                                    */
/* Created on:     2020/7/10 17:17:10                           */
/*==============================================================*/


drop table if exists Relationship_2;

drop table if exists menu;

drop table if exists role;

drop table if exists user;

/*==============================================================*/
/* Table: Relationship_2                                        */
/*==============================================================*/
create table Relationship_2
(
   role_id              int not null,
   menu_id              int not null,
   primary key (role_id, menu_id)
);

/*==============================================================*/
/* Table: menu                                                  */
/*==============================================================*/
create table menu
(
   menu_id              int not null,
   men_menu_id          int,
   menu_name            varchar(255),
   url                  varchar(255),
   primary key (menu_id)
);

/*==============================================================*/
/* Table: role                                                  */
/*==============================================================*/
create table role
(
   role_id              int not null,
   role_name            varchar(255),
   primary key (role_id)
);

/*==============================================================*/
/* Table: user                                                  */
/*==============================================================*/
create table user
(
   user_id              int not null,
   role_id              int,
   name                 varchar(255),
   primary key (user_id)
);

alter table Relationship_2 add constraint FK_Relationship_2 foreign key (role_id)
      references role (role_id) on delete restrict on update restrict;

alter table Relationship_2 add constraint FK_Relationship_3 foreign key (menu_id)
      references menu (menu_id) on delete restrict on update restrict;

alter table menu add constraint FK_Relationship_4 foreign key (men_menu_id)
      references menu (menu_id) on delete restrict on update restrict;

alter table user add constraint FK_Relationship_1 foreign key (role_id)
      references role (role_id) on delete restrict on update restrict;
