一、定制开发概述

1、定制开发的概念

定制开发是基于ArcGIS Desktop软件，利用ArcObject提供的类库模块运行开发的方法，定制开发具有以下特点：

（1）适合于开发重复使用的工具型功能模块；

（2）无需进行过多的界面设计

（3）开发周期较短，比较灵活；

（4）不能脱离ArcGIS Desktop软件的支持。

2、定制开发的方式

（1）VBA定制开发

（2）Add-in开发

（3）DLL开发

（4）Pytjon窗口开发

3、VBA语言

VBA（Visual Basic Application）是微软公司以Basic语言为基础，为各种应用软件（如Word、Excel、ArcGIS Desktop等）开发的一种定制开发语言。

VBA提供了面向对象的程序设计方法，提供了相当完整的程序设计语言。VBA易于学习掌握，可以使用宏记录器记录用户的各种操作并将其转换为VBA程序代码。

ArcGIS Desktop需要安装VBACompatibility软件才能使用VBA开发环境。

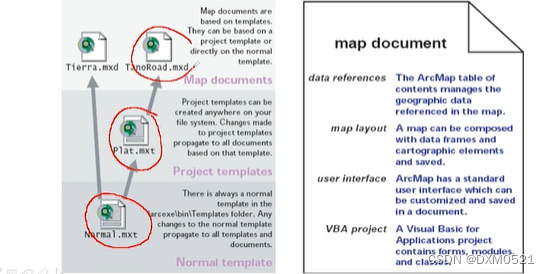

4、模板与文档

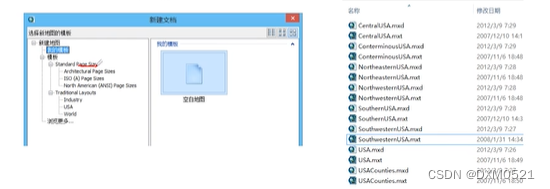

地图模板（Map Templete）是新建地图文档的参考基准性文档模板文件，它是建立地图文档的起点，如ArcGIS软件的地图模板是以“.mxt”后缀的文件，它保存了默认地图文档信息，默认界面设置信息，VBA代码等。地图模板类似于微软件的Word模板文件。

所有的桌面应用程序都有一个众所周知的模板Normal模板（如ArcMap软件使用模板Normal.mxt）

地图文档（Map Document）是基于地图模板的地图文件，保存了当前地图内容信息，空间参考信息、当前界面设置信息、VBA代码等。如ArcMap软件的地图文档是以“.mxd”后缀的文件。地图文档类似于微软件中的Word文档（.doc）文件，用户若是没有建立地图文档，ArcMap软件会按照Normal模板中的信息创建空白的地图文档（Untitiled.mxd）

操作一个桌面系统文档时，对应的桌面应用程序首先从Normal模板中读取自定义信息，接下来读取用户地图模板，最后再读取用户地图文档本身。

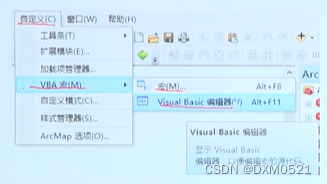

二、BA编程环境

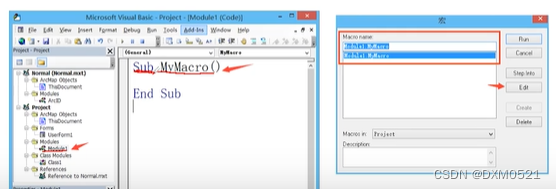

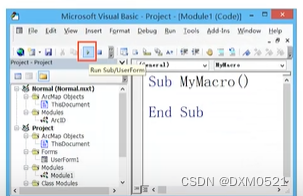

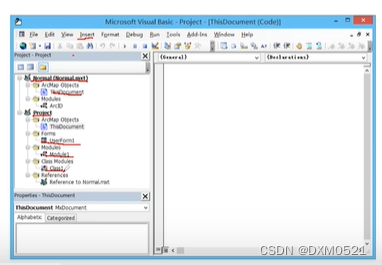

VBA编程环境中应用程序的组织方式也与VB6.0类似，最大的单位就工程，一个工程中可以包括多个表单（窗体）、模块和类。工程浏览器窗口显示两个或多个工程，通常ArcGIS Desktop中会自动包含Normal工程和当前文档工程。

Normal工程指的是应用程序相关的Normal模板。如果在此工程中编写宏，这些宏将被保存到Normal模板，并因此对应用程序的所有文档可用。如果在该当前文档工程内编写宏，代码只在该当前文档中可用。如果在操作一个地图模板，可能会显示第三个工程。保存到模板工程的任何代码将对基于该模板的所有文档可用。

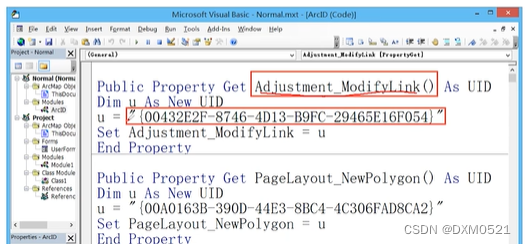

ArcID模块

每个VBA工程包含一个称为ArcID的自动添加模块，此模块储存在Normal模板，包含一个对当前应用程序中所有已有控件（命令，工具等）的引用。利用该信息，用户可以在自己的代码中共调用或运行一个已有的工具。

保存工程

VBA工程可以保存在一个基础模板（.mxt）、Normal模板或者一个地图文档（.mxd）中。当用户从基础模板创建一个新的ArcMap文档时，新的文档会引用基础模板的VBA工程及其项目。要保存ArcMap文档和VBA工程，从ArcMap File菜单中单击SAVE,或VBA的File菜单中单击Save<File

Name>。每个命令都保存工程和保存在里面的项目。文件被保存后，文件名被显示在Project Explorer中工程名后的圆括号里。为了保存文档为一个模板，从菜单ArcMap File中单击save as 并指定ArcMap Templates（.mxt）为文件类型。

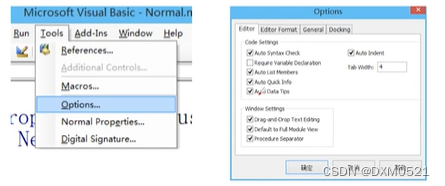

环境设置

公共变量

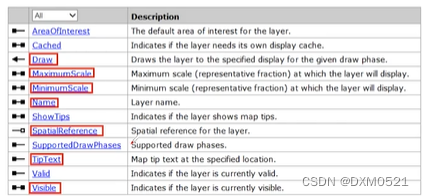

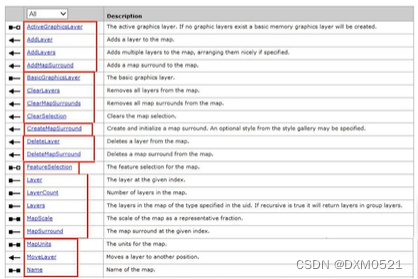

在ArcGIS Desktop应用程序中，用户有两个预先设置的变量，这两个变量作为更多用户代码的起点，它们是Application和ThisDocument。这些对象变量在用户一启动桌面应用程序就可用。尽管这些变量中可用的方法和属性的数量相当有限，但是获得其他编程对象（如maps,layers和files）的跳板。

Application是一个预先设置的变量，它指向当前的应用程序。在ArcMap中，Application是指ArcMap应用程序，在ArcCatalog中，它是指ArcCatalog等，在任何环境中，Application变量通常有相同的方法和属性。

ThisDocument为一个预先设置的变量，它指向应用程序当前打开的文档。在ArcCatalog中，该变量通常指Normal模板，但在其他桌面应用程序中，是指当前的mapDocument、sceneDocument和globeDocument文档，不像Application预置变量，ArcCatalog的ThisDocument中的方法和属性与其他桌面应用程序有一些不同之处。
