WD5208：ACDC高性能离线式PWM控制功率开关，深度解析其技术优势与应用领域

WD5208：高性能离线式PWM控制功率开关，深度解析其技术优势与应用领域

引言

在现代电源管理领域，如何在有限的空间内实现高效、可靠的电源转换，同时降低设计复杂度和成本，是工程师们面临的核心挑战。WD5208作为一款高性能的离线式PWM控制功率开关，凭借其创新的架构和卓越的性能，为小家电电源、工业控制和线性电源替代等应用场景提供了理想的电源解决方案。本文将深入解析WD5208的技术亮点、设计优势及其典型应用场景。

技术亮点

1. 集成高压MOSFET和启动电路

WD5208内置500V高压MOSFET和高压启动电路，能够有效提高系统的浪涌耐受能力，确保在各种复杂环境下的稳定运行。

2. 多模式PWM控制技术

WD5208采用多模式PWM控制技术，结合调幅控制（AM）和调频控制（FM），在不同负载条件下自动调节工作模式。这种设计不仅提高了系统的动态响应能力，还显著降低了空载情况下的待机功耗（<50mW）。

3. 出色的调整率和低噪音

WD5208通过优化轻载噪音和系统抗干扰能力，实现了良好的线性调整率和负载调整率，同时消除了系统工作中的可闻噪音，提升了用户体验。

4. 多种保护功能

WD5208集成了多种保护功能，包括过载保护（OLP）、逐周期电流限制（OCP）、输出过压保护（OVP）、VDD过压和欠压保护等，确保芯片在异常情况下能够自动保护并自恢复，延长系统使用寿命。

5. 支持降压和升降压拓扑

WD5208支持降压和升降压拓扑结构，适用于多种电源转换场景，提供了灵活的设计选择。

典型应用场景

1. 小家电电源

WD5208的高集成度和低待机功耗使其成为小家电电源的理想选择。例如，电饭煲、微波炉等设备需要稳定的电源供电，WD5208能够提供高效、可靠的电源解决方案。

2. 工业控制

在工业控制领域，WD5208的高可靠性和多种保护功能确保系统在各种复杂环境下的稳定运行。例如，传感器网络、自动化控制系统等需要高精度电源的应用。

3. 线性电源替代

WD5208通过其高效的能量转换能力，能够替代传统的线性电源，显著提高系统效率，降低发热量，延长设备使用寿命。

设计优势

1. 高集成度，减少外围器件

WD5208集成了高压MOSFET、启动电路、软启动电路和多种保护功能，显著减少了外围器件数量，降低了设计复杂度和成本。

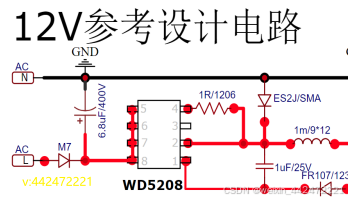

2. 灵活的输出电压配置

WD5208通过FB管脚的简单配置，可实现默认12V输出，满足不同应用场景的需求。

3. 自恢复重启功能

WD5208在触发保护功能后能够自动恢复，确保系统在异常情况下的快速恢复，提升系统的可靠性和可用性。

4. 优化的动态响应

WD5208通过快速动态响应功能，降低了负载切换时的输出电压跌落，确保系统在各种负载条件下的稳定运行。

性能参数

• 输入电压范围：-0.3V至500V
• 输出电压：默认12V（FB悬空）
• 输出电流：200mA_{500mA（WD5208A），350mA}700mA（WD5208B）
• 效率：高效率设计，满载效率高达85%以上
• 封装类型：SOP-8
• 工作温度范围：-40°C至85°C
• 待机功耗：<50mW
• 开关频率：40kHz至60kHz

总结

WD5208凭借其多模式PWM控制技术、高集成度、多种保护功能和低待机功耗，为小家电电源、工业控制和线性电源替代等应用场景提供了高效、可靠的电源解决方案。其创新的设计理念和卓越的性能表现，使其成为电源管理领域的明星产品。无论是追求高效率、高可靠性，还是注重设计灵活性，WD5208都能满足您的需求。
