AC-DC小封装SOT23-3降压转换芯片220-5v输出电路设计参考及典型应用方案

描述

WD5202L是一款集成了500V MOSFET，用于 Buck和Buck-Boost拓扑的高效低成本离线恒定电压稳压器。
wD5202L只需很少的外部元件即可输出5v默认电压，从而降低了系统成本。 在轻负载条件下，WD5202L在绿色模式下工作，在该模式下，电感峰值电流和开关频率低于满负载，以提高系统效率，并降低参考电压以确保良好的负载调节。
WD5202L具有多重保护功能，可大大提高系统的安全性和可靠性，包括VDD欠压锁定（UVLO)，短路保护（SCP)，逐脉冲电流限制，过载保护等。

特征
超低系统BOM成本
集成500V MOSFET 5V
默认输出DC5V电压
内置峰值电流模式控制
内置30KHz频率抖动振荡器
高效率，宽范围运行
VDD欠压锁定
短路保护
逐脉冲电流限制
过温保护
采用S0T23-3封装
应用领域
家用电器
消费类电子产品

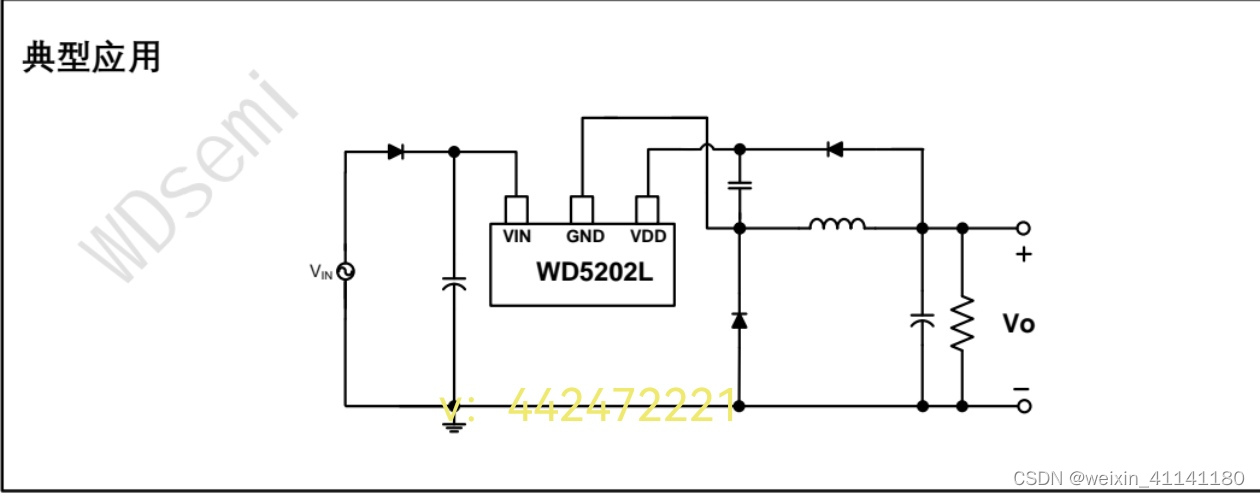

典型应用电路

应用参考

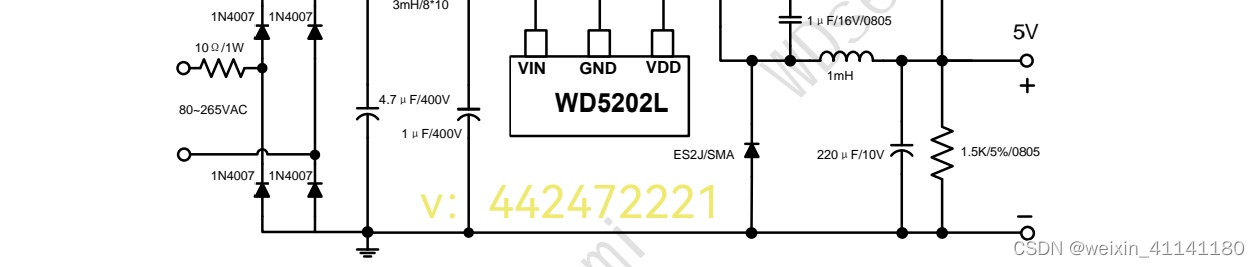

该参考设计适用于非隔离buck电源默认5V输出，采用WD5202L。
输入电压：80~265VAC
输出电压：5V
输出电流：100mA

功能描述

WD5202L采用高压集成工艺，内部集成有 500V高压 MOSFET，适用于小家电和辅助电源应用场合所需的离线式降压电路和升降压电路，也可用于线性电源的替代型电源。芯片采用开关式峰值电流模式控制，默认 5V 高精度输出时最大程度降低了系统成本。此外，芯片经过内部优化，可兼容超低压输入（15Vdc以上）应用。

超低静态工作电流
WD5202L的静态工作电流典型值为150uA。如此低的工作电流降低了对于 VDD 电容大小的要求，同时也可以帮助系统降低成本。通常条件下建议使用0.1-1uF 瓷片电容。

振荡器
芯片内部最小 Toff 时间固定为 32us，同时为了优化系统 EMI 系统还带有 ±5% 范围的抖频功能。在实际工作中，系统开关频率取决于负载状态以及 VDD 电压与输出电压基准的高低，所以系统工作在调频模式中。
逐周期电流限制

芯片内部差分采样电路采样流经高压 MOS 电流的压差作为内部过流比较器的输入。当过流比较器翻转时高压 MOSFET 关断直至下一个周期重新开通。为了避免开通瞬间的干扰，芯片内设计有前沿消隐电路（典型值 400ns)，在此时间内过流比较器不翻转且高压 MOSFET 不允许关断
轻载模式

在轻载条件下，系统工作在断续模式下。故实际输入功率取决于电感电流峰值大小。为了降低系统损耗，随着负载的降低 WD5202L会自动降低峰值电流基准以满足超低待机的要求。
