1.5A/40V小封装芯片同步降压转换器附原理图以及电路设计参考方案

微电半导体的WD5040是一款4.5V-40V输入、1.5A输出的电流模式降压开关稳压器,适用于多种电力系统。它内置同步电源开关,提供高达95%的效率,并具备电流模式控制、负载瞬态响应、短路保护等功能。在轻负载下仍能保持低输出纹波。为确保最佳操作性能,推荐遵循特定的PCB布局指南,如输入去耦电容位置、反馈走线路径和大面积地平面设计。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

微电半导体

WD5040(电流模式单片降压开关稳压器):应用于分布式电力系统、汽车系统、高压电力转换工业电力系统、电池供电系统等等……

该芯片在4.5V-40V输入范围内工作,通过两个集成的N沟道MOSFET提供1.5A的连续输出电流。内部同步电源开关无需使用外部肖特基二极管即可提供高效率。在轻负载下,稳压器以低频运行以保持高效率和低输出纹波。电流模式控制提供严格的负载瞬态响应和逐周期电流限制。
微电半导体

芯片特征

4.5V至40V输入电压范围,1.5A输出电流---->效率高达95%

无需肖特基二极管、FB参考电压0.8V

斜率补偿电流模式控制可实现出色的线路和负载瞬态响应

集成内部补偿、稳定的低ESR陶瓷输出电容器

输入欠压锁定、短路保护、热关断

浪涌电流限制和软启动

-40℃至+125℃温度范围

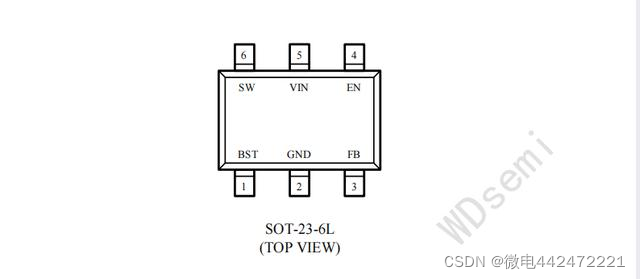

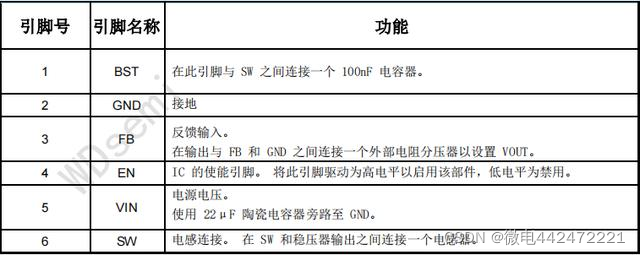

封装:

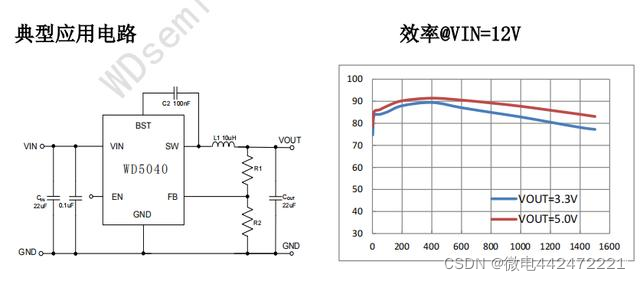

微电半导体微电半导体
