Hypermesh2D网格划分实例1

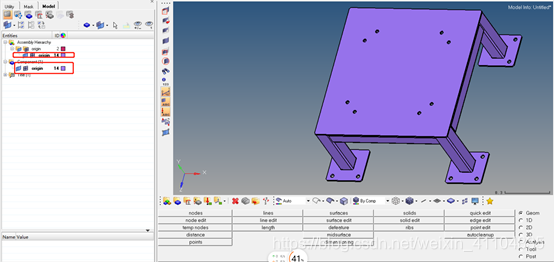

1、 模型管理：把所有模型放到一个component中

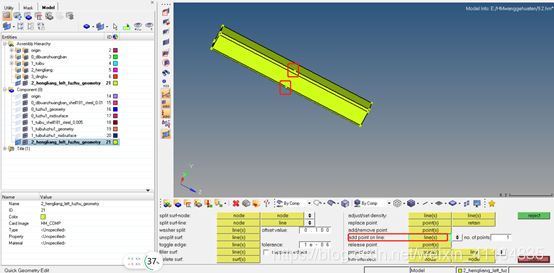

Geometry—quick edit —add point on line 添加3个nodes

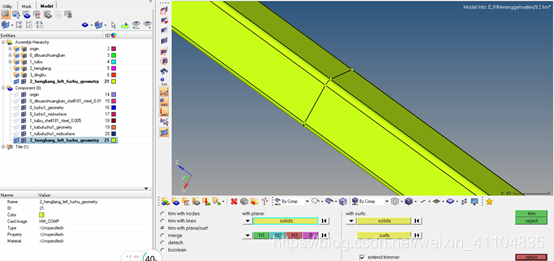

Geometry——solid edit ——trim with plane/surface

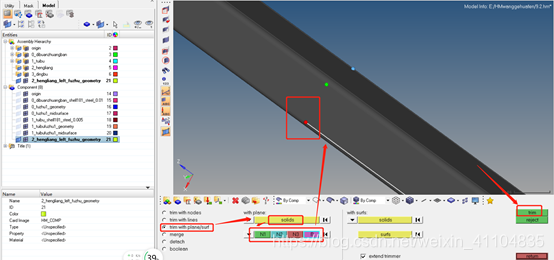

移动鼠标左键，选中靠近点的边线，然后选中节点 最后trim（获取一半的支腿模型）

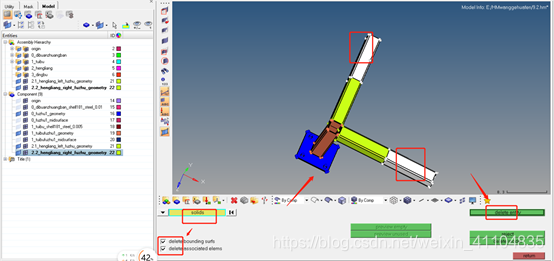

Tool——delete——solides 选中要删除的实体，进行删除（勾选deletebound ing surfs,防止遗留多余的面）

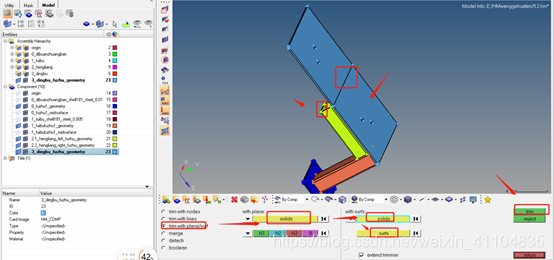

Geometry——solid edits——trim with plane/surface （要选中extend trimmer） 可以选择面切割实体

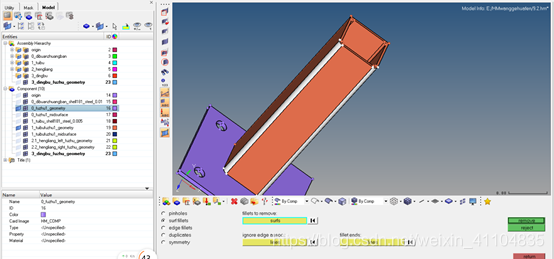

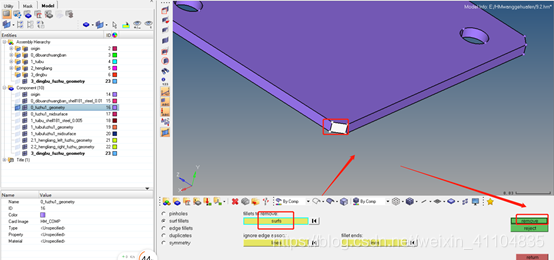

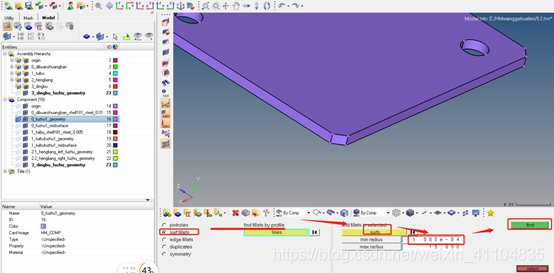

Geometry——defeature——surf fillets 设置最小圆角大小（一个设置足够小，一个设置足够大）——find ——选择圆角所在的面——remove

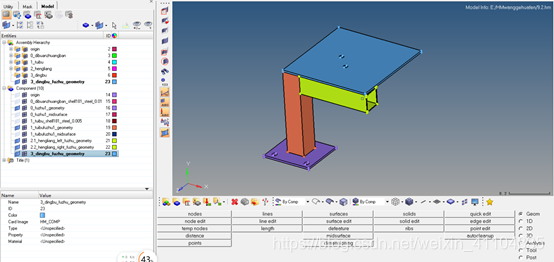

同样的方法，去掉支腿、左、右部横梁的圆角（包括内部和外部的圆角）

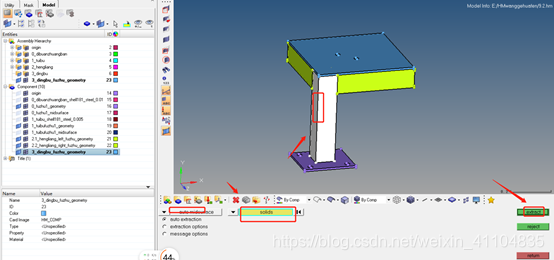

Geometry——midsurface——自动抽取中面——选中solids——extract（没有必要都要抽取中面，若上下部抽取，则支腿和下部和上部将出现间隙，需要进一步进行平移操作）

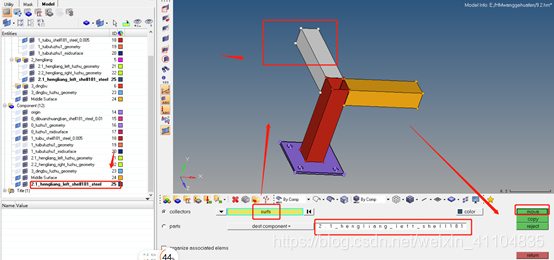

抽取支腿和左右横梁的中面，将各自的中面移动到各自的component中

Geometry——surface edit——extend——通过线延伸到面，先选中线，再选中延伸到的面（去掉中面之间的连接间隙，注意：需要把延伸的边线都选中，否则未选中的边线所在的面不会延伸&#
