精密检测之3-2-1 坐标系_DMIS

“3-2-1”法建立零件坐标系的主要原理通过三句话来概括:

一个“找正”一确定第一个轴向;

一个“旋转”确定第二个轴向;

二个“平移”—确定三个轴的零点,即零件坐标系的原点。

精密检测之3-2-1 坐标系_工作原理_02


精密检测之3-2-1 坐标系_DMIS_03

精密检测之3-2-1 坐标系_建模_04

首先,我们需要强调的是"3-2-1”法建立零件坐标系的工作原理与工件有无CAD模型是没有任何关系的。

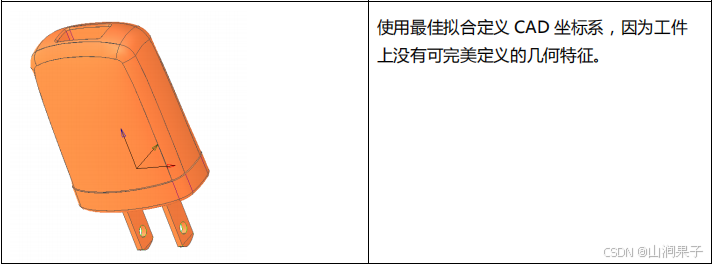

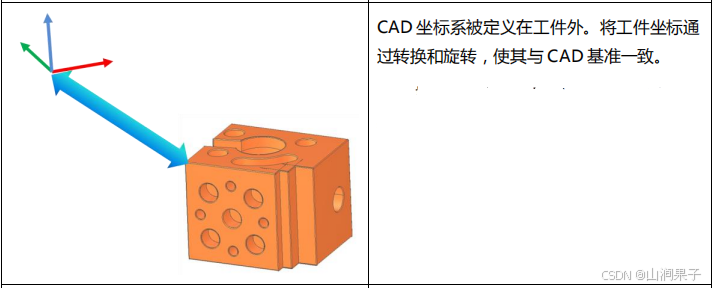

对于有 CAD 模型的工件,要求建立的工件坐标系必须与 CAD 的坐标系相同,所以在建立 PCS 之前,我们必须很清楚CAD模型坐标系是如何建立的,即建模时的坐标系。

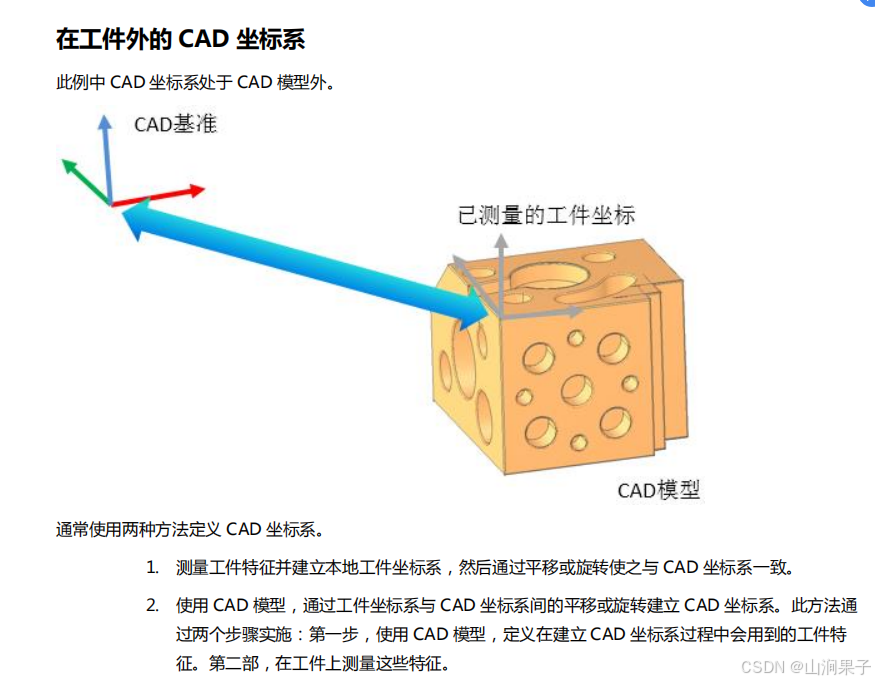

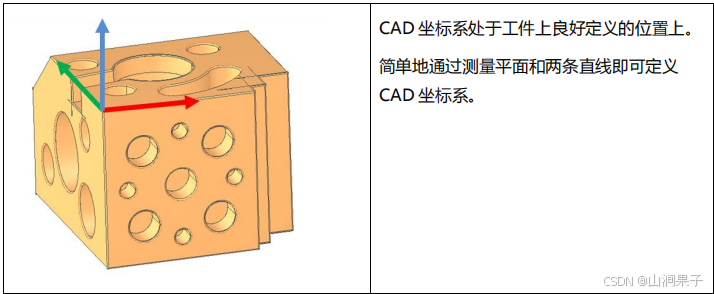

建立坐标系的关键是要将 CAD 模型的与工件本身的特征统一起来,建立统一的基准,以此来简化工件的测量过程。

精密检测之3-2-1 坐标系_建模_05

注意:

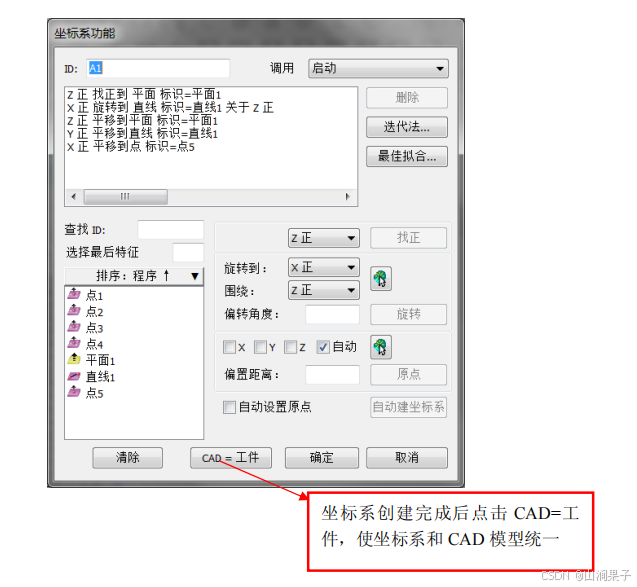

1.在点击CAD=工件之前,要明确3-2-1建立起来的坐标系与CAD的坐标系完全一致。

2.此过程不可逆,建议在点击CAD=工件之前将程序另存一份
