26 IIC（四）AT24C02 EEPROM

代码

1. AT24C02简介

设备使用AT24C02芯片(EEPROM)

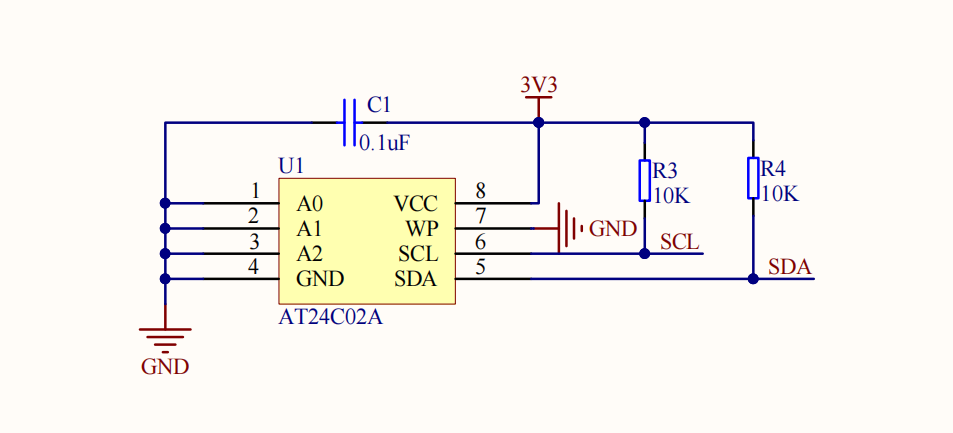

1.1 原理图

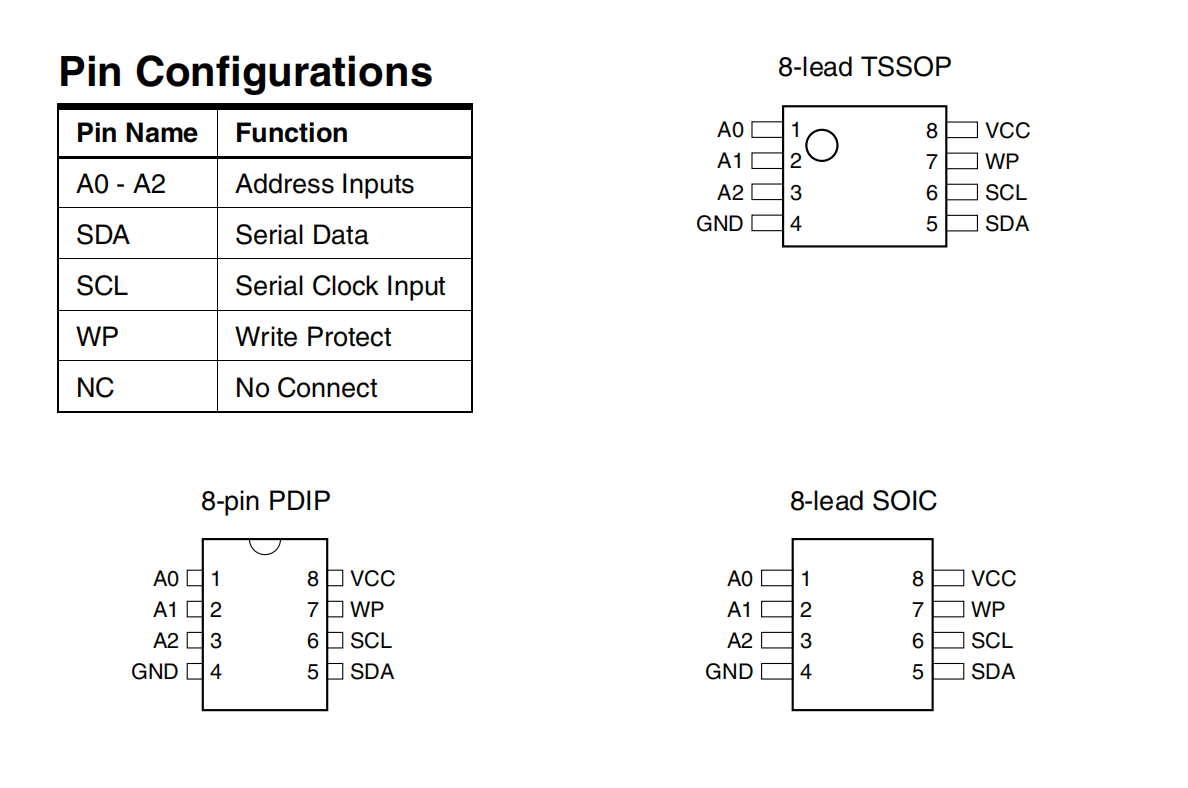

1.2 引脚描述

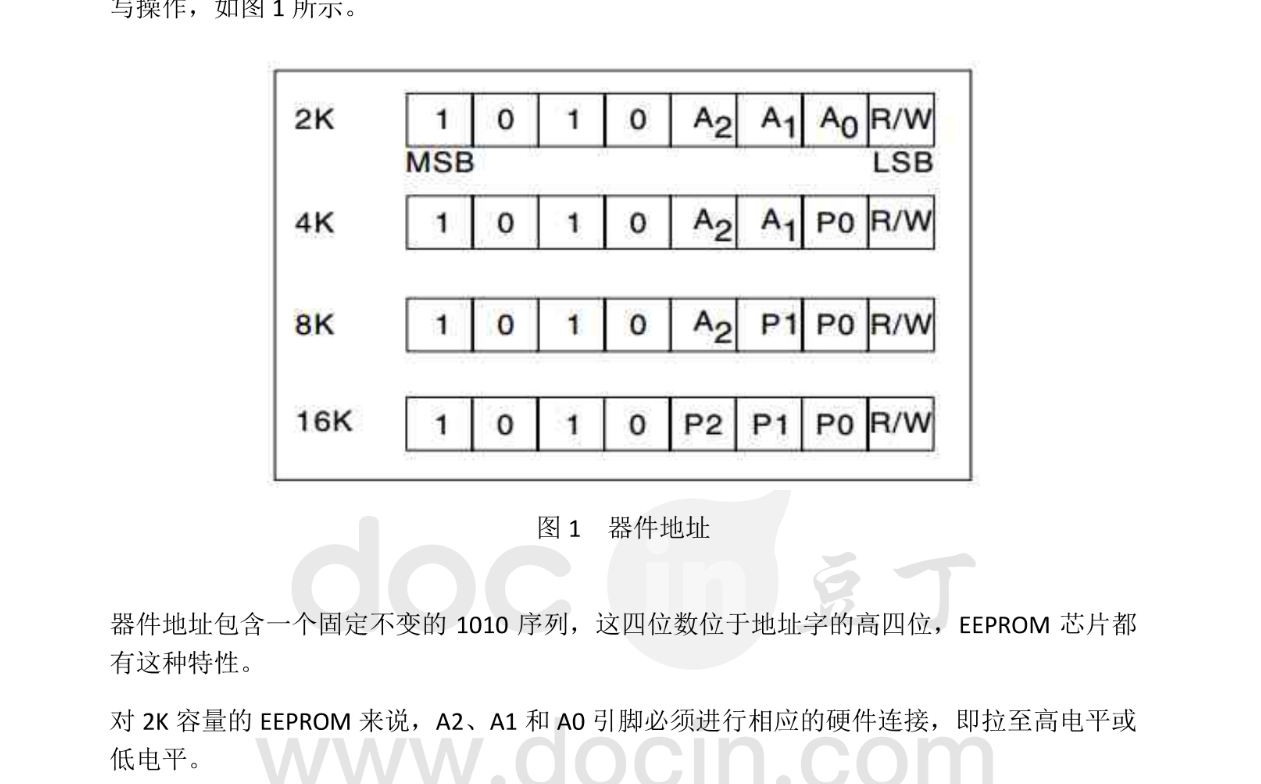

1.3 寻址

AT24C02使用7bit表示设备地址，其中高四位固定为1010。结果原理图可知EEPROM的地址为0x50

1.4 读写操作

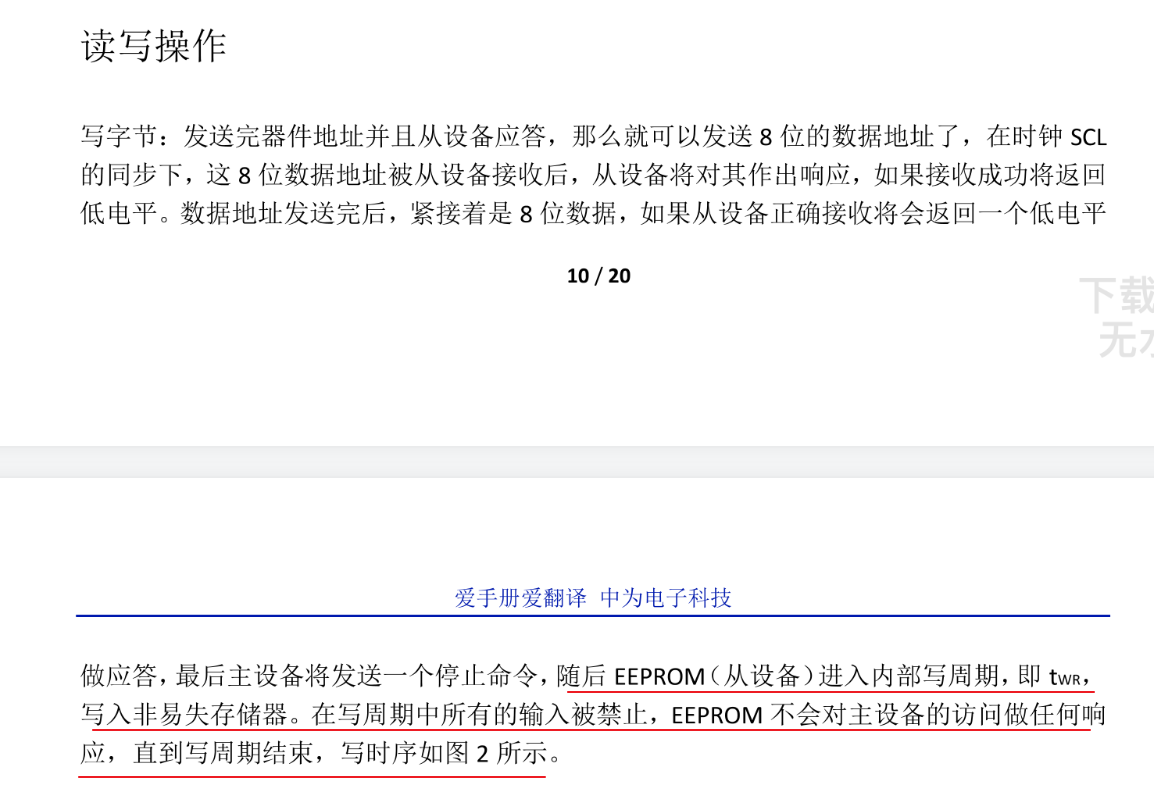

需要注意一点EEPROM在接受到一帧写数据后会进入一段时间(twr)的内部写周期。此时间段内不响应主机。

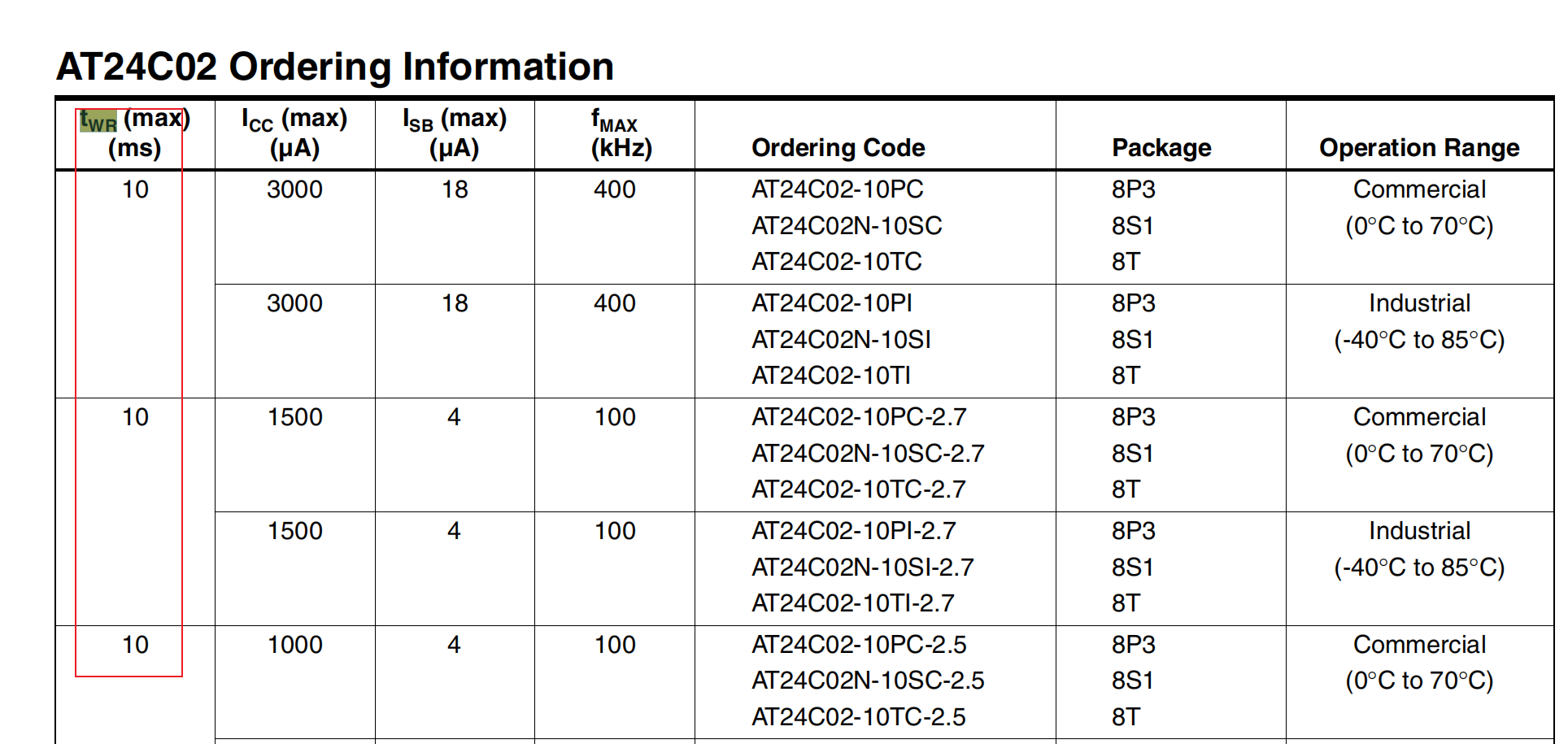

twr的时间

1.4.1 写操作

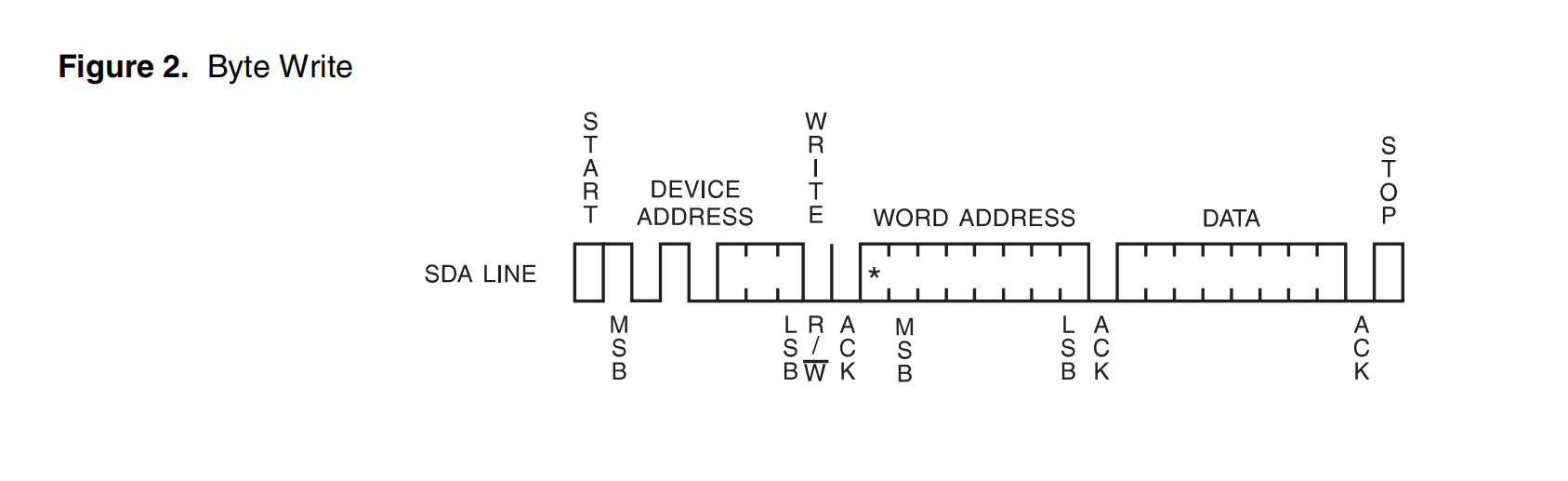

• 写字节

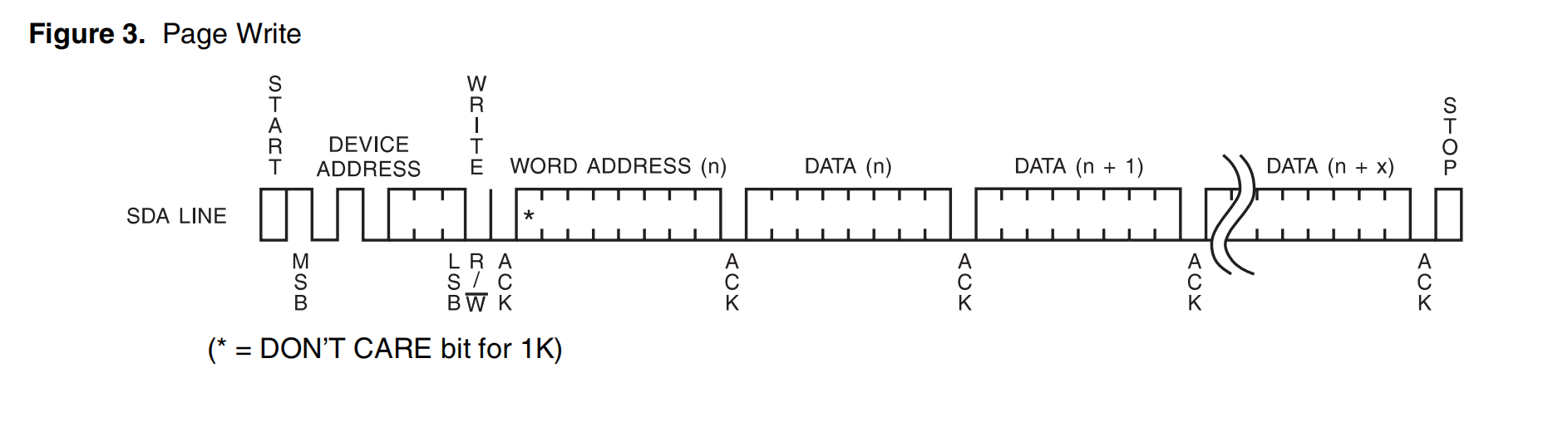

• 写页

  2k的的EEPROM每页有8字节，写页操作与写字节操作基本一致。不过是在传输完第一个8位数据后不发送停止信号，此时发送应答信号，示意主机继续。如此直到主机发出停止信号。如果数据超过EEPROM的容量，数据地址将翻转，之前的数据将会被覆盖



1.4.2 读操作

此芯片支持三种读操作

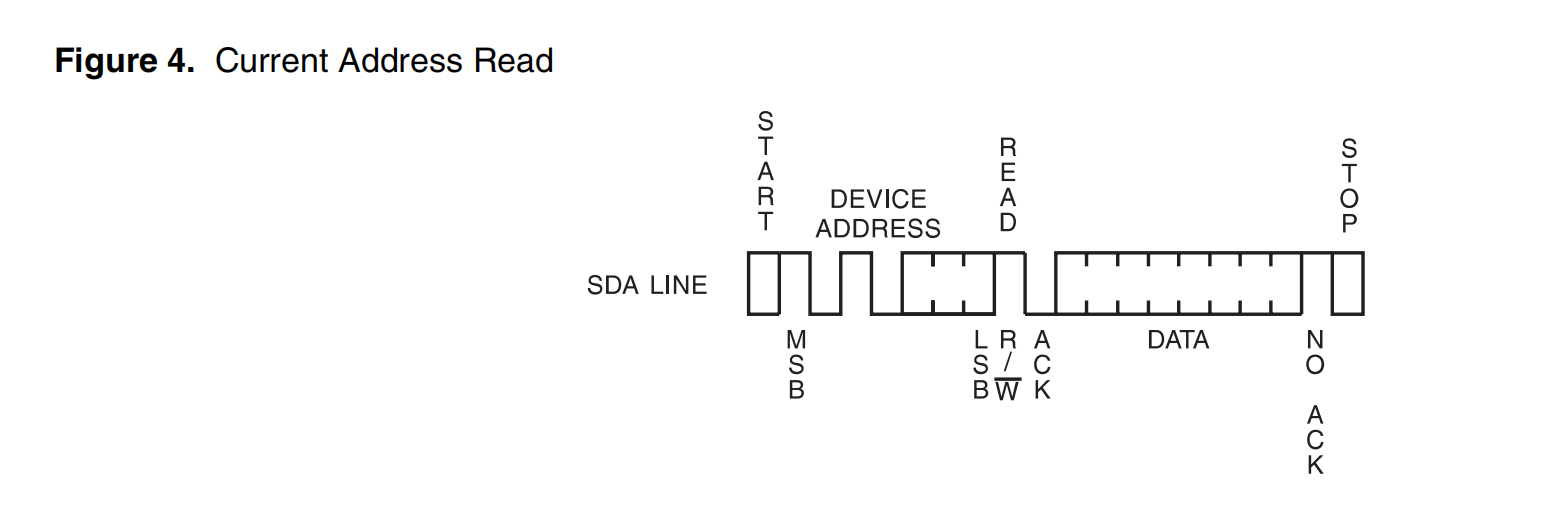

• 当前地址读

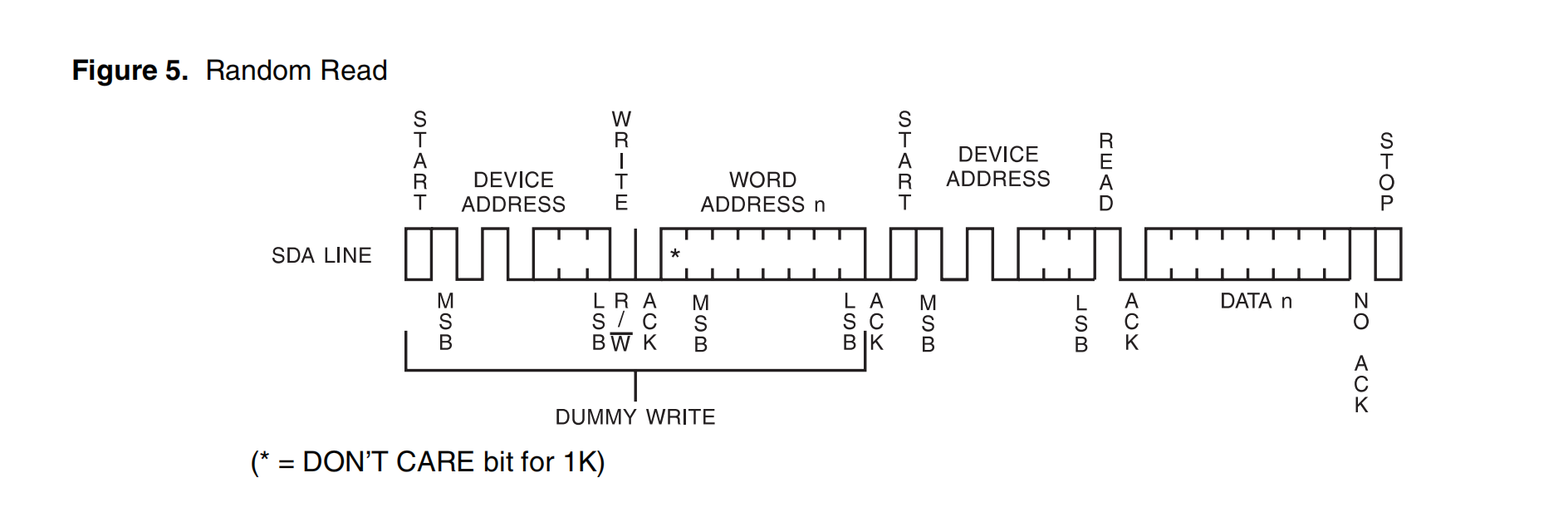

• 随机读

  随机读是指读取指定地址的数据

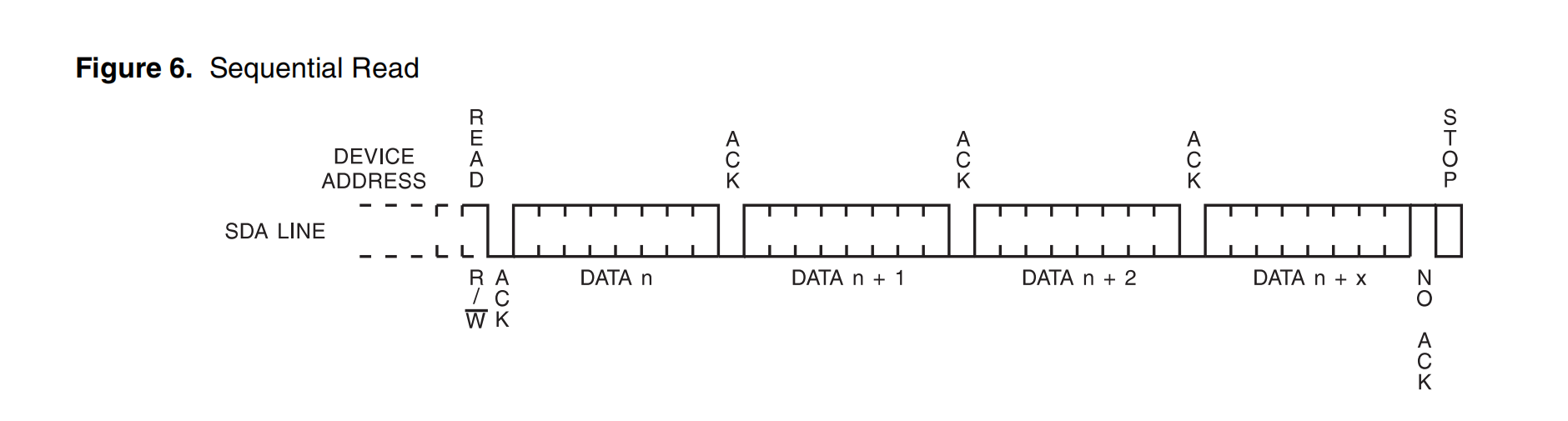

• 顺序读

  顺序读是在random的基础上实现了，相当于读取第一个数据后不发送停止信号，而是继续读取
