DPDK 的设备环境搭建

DPDK 可以提升服务器的吞吐量，却无法提升请求的处理速度 qps，也无法降低延迟。因为 CPU 还是那个 CPU，DPDK 只是改变了 CPU 的组合合作的方式提高数据收发速度，计算能力是没变过的。

什么是网卡（内含 DMA 控制器）？

网卡就像是电脑的 “翻译官” 或 “网络门户”。它负责将电脑内部的数字信号（0和1）转换成能在网线（或空气中）传输的信号，反之亦然。也就是说这是一个能将物理信息（电缆电频信号、光纤光信号、电磁频率信号）与数字模拟信号（二进制 0/1 信号）相互转换的设备。

网卡，全称网络接口卡，也称为网络适配器、网络接口控制器。它是计算机硬件的一部分，提供了连接到计算机网络的能力。

  • 物理存在：它是一块实实在在的硬件。
  • 形态：
    • 集成网卡：现代主板通常都集成了有线网卡（那个插网线的接口）和无线网卡。
    • 独立网卡：像显卡一样，可以插在 PCIe 插槽上，以提供更高级的性能或功能（如万兆网卡）。
    • USB网卡：通过USB接口连接，常见于USB无线Wi-Fi接收器。
      功能：实现网络通信所必需的物理层和数据链路层功能，如数据包的发送、接收、帧的构建、错误检查等。

功能：实现网络通信所必需的物理层和数据链路层功能，如数据包的发送、接收、帧的构建、错误检查等。

它基于 PCIe 与操作系统交互，她所需要做的工作如下.

  1. 发现与初始化：

    • 系统启动时，BIOS/UEFI 和操作系统会扫描所有 PCI 总线。
    • 操作系统读取每个 PCI 地址上设备的配置空间（一个标准的寄存器集），得知这里有一个“Intel X710 10GbE网卡”，并为其分配资源（如内存映射地址、中断号）。

  2. 数据通信（DMA - 直接内存访问）：

    • 传统方式（需要CPU参与）：CPU把要发送的数据从内存拷贝到网卡的缓冲区，然后命令网卡发送。效率低下。
    • 现代方式（DMA）：这是高性能的基石。
      • 发包：CPU在内存中准备好数据，然后告诉网卡数据在内存中的地址。网卡作为一个PCI主设备，通过PCIe总线，主动发起DMA读取操作，直接从内存中抓取数据，然后发送。CPU只需下达指令，无需亲自拷贝数据。
      • 收包：网卡收到数据包后，通过PCIe总线，主动发起DMA写入操作，直接将数据包写入内存中事先分配好的位置，然后通知CPU：“数据在某某地址，快来处理！”。

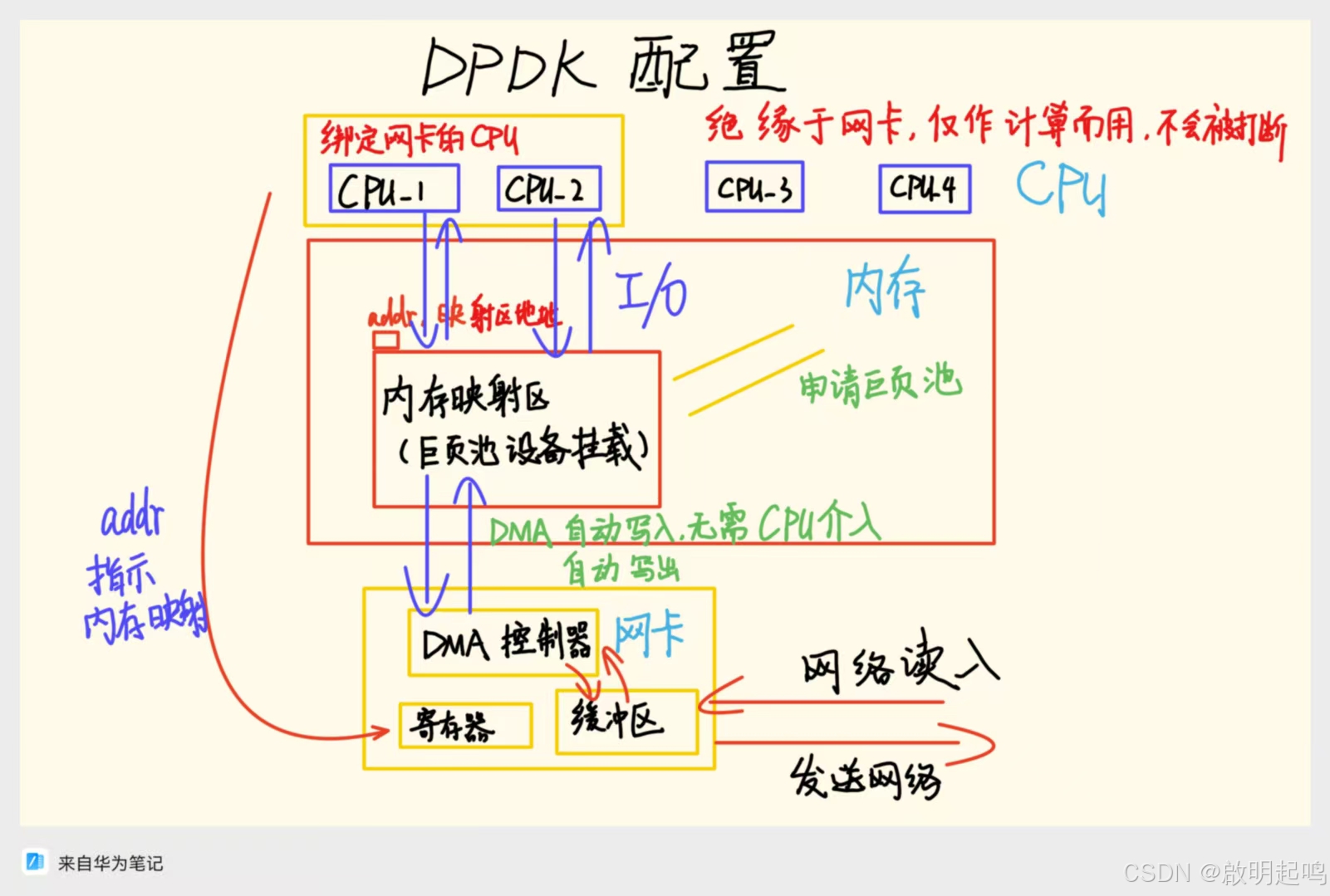

  3. 控制与状态（内存映射I/O - MMIO）：

    • 网卡的控制寄存器被映射到一段特定的物理内存地址。（命令 DMA 控制器向映射地址写本地寄存器里的内容）
    • CPU要命令网卡“开始工作”、“开始接收”，只需像写普通内存一样，向这些映射地址写入指令即可。这被称为内存映射I/O。

在这里插入图片描述

什么是网卡驱动（它产生 sk_buff 结构体）？

网卡驱动就像是教操作系统（如Ubuntu）如何与网卡这个“翻译官”对话的“说明书”或“语言手册”。没有这本说明书，操作系统就算看到了网卡硬件，也不知道如何命令它工作。网卡（硬件）与网卡驱动（软件）的关系：
操作系统（Ubuntu） -> 通过【网卡驱动】这个翻译 -> 去命令和控制【网卡】这个硬件 -> 连接到网络。

驱动程序是一段特殊的软件代码，它是操作系统内核的一部分。它的作用是在硬件设备（如网卡）和操作系统以及更高层的应用程序之间建立一个桥梁，充当翻译官的角色。

  • 功能：
    • 向操作系统解释这个网卡是什么、有什么能力。
    • 将操作系统的网络指令（如“发送这个数据包”）转换成网卡能理解的特定命令。
    • 处理网卡接收到的数据，并将其整理好提交给操作系统。
  • 重要性：没有正确的驱动程序，硬件就无法工作。这就是为什么有时新装的系统无法上网的原因——系统自带的驱动库中没有匹配你网卡硬件的驱动。

网卡驱动生产网络数据的万能容器 sk_buff

sk_buff 是内核网络协议栈的核心数据结构，是数据包在内核中的唯一化身。由 网卡驱动在收包时创建，并在协议栈中流转和变形。让我们追踪一个数据包被接收的完整流程，看看 sk_buff 的诞生：

  1. 网卡接收数据（物理层 -> 数据链路层）

    • 网卡通过物理线路接收到数据帧，通过DMA直接将其写入内核预留的环形缓冲区内存中。此时，这只是一块原始的、无组织的二进制数据，还没有 sk_buff。

  2. 网卡发出中断

    • 网卡告诉CPU：“有数据到了，快来处理！”

  3. 驱动中断处理程序（sk_buff 的“诞生”）

    • 网卡驱动的中断处理程序被CPU调用。
    • 这是最关键的一步：驱动程序分配一个新的 sk_buff 结构体，然后根据网卡提供的描述符信息，让这个 sk_buff 的指针指向DMA缓冲区中的那份原始数据。
    • 此时，sk_buff 就像一个空的面单被贴到了一个现成的货箱上。驱动会填充最基础的信息，比如数据长度、到达的网卡接口等。

  4. 送入协议栈（sk_buff 的“旅程”）

    • 驱动将这个新生的 sk_buff 送入内核的网络协议栈。
    • 向上传递：sk_buff 从数据链路层开始，依次经过网络层（IP）、传输层（TCP/UDP）。
    • “撕面单”：每经过一层，该层的协议处理代码就解析并移除相应的协议头（如以太网头、IP头）。这是通过移动 sk_buff 内部的指针实现的，避免了昂贵的数据拷贝，效率极高。
    • “贴新面单”：发送数据时过程相反，各层协议在数据前面添加自己的协议头。

  5. 交付应用程序

    • 最终，剥离了各种协议头的纯净数据（Payload）被存放在 sk_buff 中，通过socket接口传递给用户态应用程序（如nginx, curl）。

发送过程则是逆向的：应用程序的数据通过socket发出，内核为其创建 sk_buff，各层协议不断添加头部，最终由驱动将 sk_buff 中的数据通过网卡发送出去。

struct sk_buff {


    /* These two members must be first. */
    struct sk_buff      *next;
    struct sk_buff      *prev;

    /* ... */

    // 指向整个数据缓冲区的指针（整个“集装箱”的起始地址）
    unsigned char       *head;
    unsigned char       *data;  // 指向当前协议数据的起始位置（“货物”的起始地址）
    unsigned char       *tail;  // 指向当前协议数据的结束位置
    unsigned char       *end;   // 整个数据缓冲区的结束地址

    // 当前数据长度（从 data 到 tail 的长度）
    unsigned int        len;
    // 整个缓冲区的总长度（从 head 到 end 的长度）
    unsigned int        truesize;

    // 协议栈信息
    __u32               priority;   // 包优先级 (QoS)
    __be16              protocol;   // 从L2头解析出的协议 (e.g. ETH_P_IP)
    __u16               pkt_type;   // 包类型 (单播, 组播, 广播...)

    // 网络设备信息
    struct net_device   *dev;       // 接收或发送该skb的网络设备

    // 套接字信息
    union {


        struct sock     *sk;        // 与之关联的socket
    };

    // 控制缓冲区 (cb)
    char                cb[48];     // 各层协议的私有信息存储空间

    /* ... */
};

什么是多队列网卡？

要理解多队列网卡，我们最好先看看它的前身——单队列网卡。

  1. 单队列网卡的瓶颈：
    在单队列网卡中，所有收到的数据包都放在一个单一的接收队列中。当数据包到达时，网卡会向CPU发出一个硬件中断请求，通知CPU：“有数据来了，快来处理！”。
    • 问题：这意味着无论网络流量多大，都只由一个CPU核心来处理所有这些网络数据包。
    • 比喻：就像一个餐厅只有一个服务员。所有顾客的点单、上菜、结账都由这一个人完成。当顾客非常多时，这个服务员就会成为瓶颈，忙得不可开交，而其他服务员却闲着无事可做。这个唯一的服务员就是那个唯一的CPU核心。

随着网络速度的提升（千兆、万兆、甚至更高），单个CPU核心很容易被网络中断处理完全占满，导致系统性能下降，无法处理实际的应用任务（如计算、数据库查询等）。这就是所谓的 “中断风暴”。

  1. 多队列网卡的解决方案：
    多队列网卡的出现就是为了解决这个瓶颈。
    • 核心思想：它将数据包处理工作分散到多个CPU核心上。
    • 如何实现：
      • 多个队列：网卡硬件上拥有多个独立的接收和发送队列。
      • 流量分发：当一个网络数据包到达时，网卡会根据一个哈希算法（例如，基于源/目的IP地址和端口号）来决定这个数据包应该放入哪个队列。
      • 多核处理：每个队列都有自己的中断请求线，可以独立地中断不同的CPU核心。CPU核心A处理队列1的数据，CPU核心B处理队列2的数据，以此类推。
    • 比喻：现在餐厅雇了多个服务员（多个CPU核心）。领班（网卡硬件）根据顾客的特征（比如按桌号奇偶性）将新来的顾客分组，然后分配给不同的服务员。每个服务员只为自己负责的几桌顾客服务。这样工作效率大大提高，避免了单个服务员过载的情况。

多队列网卡的优点：

  1. 提升性能：充分利用多核CPU的处理能力，显著提高网络吞吐量。
  2. 减少延迟：数据包可以被更快地处理，因为等待时间变短了。
  3. 降低单CPU负载：避免了单个CPU核心被网络中断100%占满的问题。

也就是说，做 “多重影分身” 之术，分出多个 CPU 去执行系统内核的 IO 操作，这会极大提升了我们的 IO 性能，之前我们所做的 reactor 网络模型的速度会得到质的飞跃。

那如何才能知道自己主机（虚拟机）的网卡是否为多队列网卡呢？最可靠的方法是查看中断号分布。每个队列都会产生自己的中断，通过查看中断（IRQ）在不同CPU核心上的分布情况，可以推断出多队列的工作状态。

qiming@qiming:~$ cat /proc/interrupts | grep ens33
  19:          0          0         41    1560800   IO-APIC   19-fasteoi   ens33

这行 BASH 命令行的输出里面，每一项都是有意义的。

IRQ 号 CPU_1 CPU_2 CPU_3 CPU_4 中断类型 硬件信息 设备名
19: 0 0 41 1560800 IO-APIC 19-fasteoi ens33

这若干项的具体含义如下

列号 名称 说明
第1列 IRQ 号 对应这条中断线的全局编号（示例 19）
第2…5列 CPU_1 计数 CPU_2 计数 … 每个 CPU 核自开机以来收到该中断的次数；有几核就有几列
倒数第3列 中断类型 IO-APIC 是 x86 平台专用的“中断路由器”芯片/模块，用来把 键盘、网卡、磁盘等外设的中断信号 收集起来，再按 可编程规则 分发给 哪个 CPU 核、什么优先级、边缘还是电平触发。
倒数第2列 硬件信息 19-fasteoi 表示 第 19 号中断线采用 “快速 EOI” 路径通知 APIC“已处理完” ，而且是一条电平触发（Level-triggered）中断；
最后1列 设备名 ens33 即网卡队列的成员，如此可见这只是一个单队列网卡

以上现象，都在呼唤我们要重新设定一个网卡，我们要做提升网络 IO 效率的准备了，我们要升级设备了！！！

给虚拟机配置一块多队列网卡（vmxnet3）

首先，我们得确保自己的虚拟机上有 open-vm-tools 这个软件。以下的输出表示这个软件存在。

qiming@qiming:~$ systemctl status open-vm-tools
● open-vm-tools.service - Service for virtual machines hosted on VMware
     Loaded: loaded (/lib/systemd/system/open-vm-tools.service; enabled; vendor preset: enabled)
     Active: active (running) since Wed 2025-09-10 12:04:41 UTC; 2h 4min ago
       Docs: http://open-vm-tools.sourceforge.net/about.php
   Main PID: 721 (vmtoolsd)
      Tasks: 3 (limit: 9346)
     Memory: 9.4M
        CPU: 14.473s
     CGroup: /system.slice/open-vm-tools.service
             └─721 /usr/bin/vmtoolsd

Sep 10 12:04:41 qiming systemd[1]: Started Service for virtual machines hosted on VMware.

open-vm-tools 是 VMware 官方开源的“虚拟机增强工具包”，相当于 Linux/FreeBSD 等系统里的 VMware Tools 替代品。它运行在 客户机操作系统内部，通过一组守护进程、内核模块和桌面插件，把宿主机（ESXi / Workstation / Fusion）提供的虚拟化接口转成 时钟、剪贴板、分辨率、文件共享、心跳 等实用功能。不过，在此处最重要的功能是，open-vm-tools是有 vmxnet3 所需的驱动模块。vmxnet3 是什么来的？网卡型号！什么网卡？多队列网卡！ 我现在的网卡型号是 e1000，网卡的接口名是 ens33 ，可是这只是一个单队列网卡。 open-vm-tools 拥有着 e1000、vmxnet3 网卡的驱动软件。

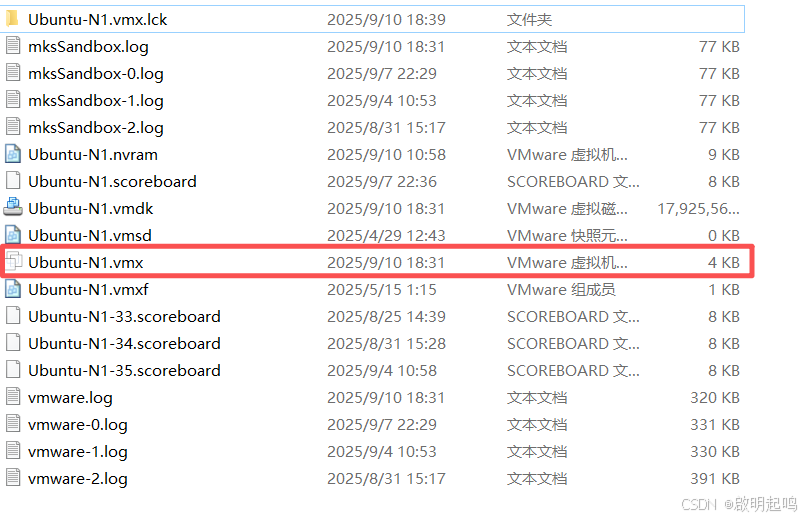

为了给虚拟机配置新的网卡，我们先关机，并且在虚拟机文件所在的文件夹里找到一个 .vmx 文件。这个 .vmx 文件是 VMware 虚拟机的配置文件，它定义了虚拟机的所有硬件设置和运行参数。你可以把它看作是虚拟机的“蓝图”或“清单”。

在这里插入图片描述
我们打开这个文件，发现它是一个 KEY-VALUE 型的文本文件。其中可分为以下几类

  1. 核心硬件资源

    • numvcpus = "4"： 为虚拟机分配 4 个虚拟 CPU 核心。
    • cpuid.coresPerSocket = "1"： 将这4个核心呈现为 4个单独的CPU插座（Socket）。这通常是为了兼容某些操作系统或软件的许可要求。
    • memsize = "8192"： 为虚拟机分配 8192 MB（即 8 GB） 的内存。
    • mem.hotadd = "TRUE" 和 vcpu.hotadd = "TRUE"： 允许在虚拟机开机运行时动态添加内存和CPU（需要客户机操作系统支持，如 Linux）。

  2. 磁盘与光驱

    • scsi0:0.fileName = "Ubuntu-N1.vmdk"： 虚拟机的主硬盘使用的是名为 Ubuntu-N1.vmdk 的虚拟磁盘文件。
    • sata0:1.fileName = "D:\VisualMachine\ubuntu-22.04.1-live-server-amd64.iso" 和 sata0:1.present = "TRUE"： 虚拟机的 SATA 光驱连接了一个 ISO 镜像文件（Ubuntu 22.04 的安装镜像）。这通常用于安装系统或加载工具盘。

  3. 网络适配器

    • ethernet0.virtualDev = "e1000"： 虚拟网卡的硬件类型被模拟为 Intel E1000。这是一种非常常见且兼容性好的网卡型号，大多数操作系统都自带其驱动。
    • ethernet0.connectionType = "nat"： 虚拟网卡的连接方式为 NAT 模式。这意味着虚拟机共享主机的IP地址上网，外部网络无法直接访问虚拟机，但虚拟机可以访问外部网络。这是最简单安全的默认网络模式。
    • ethernet0.present = "TRUE"： 该网络适配器已启用。
    • ethernet0.generatedAddress = "00:0c:29:04:18:ec"： VMware 自动为虚拟机生成的 MAC 地址。

  4. 显示与图形

    • svga.vramSize = "268435456"： 为虚拟显卡分配 256 MB 的显存。
    • mks.enable3d = "TRUE"： 启用了 3D 图形加速功能，这对于运行图形界面（如 Ubuntu Desktop）的体验至关重要。

  5. 虚拟机基本信息

    • displayName = "Ubuntu-N1"</
