数据结构－－－－矩阵的压缩存储

矩阵的压缩存储

---

矩阵压缩:

指为多值相同的元素只分配一个存储空间

对零元素不分配空间

特殊矩阵的压缩存储

• 对称矩阵

  • 定义：A[i][j] = A[j][i]

    开辟空间大小：n * n 个元素压缩至n*(n-1)/2个元素

  • 使用一维数组s[k]以行来存储对称矩阵A(i,j)的下三角元素，则



  • 存储与实现：

    #include <stdio.h>
    #include <stdlib.h>
    #include <malloc.h>
    #include <string.h>
    /**对称矩阵压缩存储**/
    void PrintMatrix(double *s,int n);
    /**存储对称矩阵**/
    void storeMatrix(int n){
    	double *s = new double[n];
    	int len = n*(n+1)/2;
    	printf("Input the UP_Matrix's element by the order of row\n");
    	for(int i = 0;i<len;i++){
    		scanf("%d",&s[i]);
    	}
    	PrintMatrix(s,n);
    }
    /**打印矩阵**/
    void PrintMatrix(double *s,int n){
    	int k = 0;
    	for(int i =0;i<n;i++){
    		for(int j = 0;j<n;j++){
    			//以行为主存储下三角矩阵
    			if(i>=j)	k = i*(i+1)/2+j;
    			else	k = j*(j+1)/2+i;
    			printf("%d\t",s[k]);
    		}
    		printf("\n");
    	}

    }
    void main(){
    	int n = 0 ;
    	printf("Input the order of the matrix:");
    	cin >> n;
    	storeMatrix(n);
    	system("pause");
    }


• 三角矩阵

  • 分为上三角矩阵，下三角矩阵
  • 与对称矩阵差别不大，仅在上三角矩阵中 矩阵的存储相当于对称矩阵的以列为主的压缩存储k = i*(2n-i+1)/2 + i

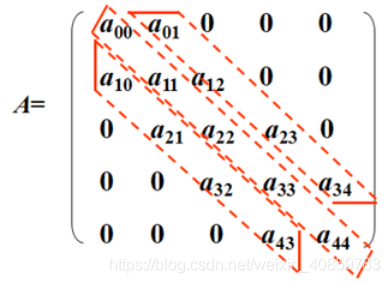

• 对角矩阵

  • 所有非零元素集中在主对角线两侧的带状区域内。m对角矩阵是指非零元素在每行中有m个。

• 特点：

  • 第一行和最后一行有两个非零元素，第2~n-1行有3个非零元素
  • 使用一维数组存储，需要存储3*n-2个元素
  • 一维数组s[k]和A[i][j]的对应关系为：k = 2*i+j

稀疏矩阵的压缩存储

稀疏矩阵：非零元较零元少，且分布没有一定规律的矩阵

压缩存储原则：只存矩阵行列维数，和非零元的行列下标及值

• 三元组表

  • 即用顺序存储结构表示三元组表，记录非零元素的行和列号

  • 类型定义【行优先存储】：

    • #define MAXSIZE 100
      Typedef struct{
          int i,j;
          ElemType e;
      }Tripe;

      Typedef struct{
          Tripe data[MAXSIZE+1];
          int mu,nu,tu;
      }TSMatrix;


  • 转置的实现：

    • 方法一、常规思路

      • 将矩阵的行、列维数互换
      • 将每个三元组中的i 和 j 相互调换
      • 重排三元组次序

      bool TransposeSMatrix(TSMatrix M, TSMatrix T)
      {
          T.mu = M.nu;T.nu = M.mu; T.tu = M.tu;
          if(M.tu)
          {
              q = 1;
              for(int col = 1; col <= M.mu; col++)
              {
                  for(int p = 1; p <= M.tu; p++)
                  {
                      if(M.data[p].j == col)
                      {
                          T.data[q].i = M.data[p].j;
                          T.data[q].j = M.data[p].i;
                          T.data[q].e = M.data[p].e;
                          q++;
                      }
                  }
              }
           }else
              return false;
          return true;
      }


      其实，效率并不高，基本操作是将M.data中的元素转到T.data中，利用两个循环完成，多次遍历M.data。

      所以，我们就想，能不能在只扫描一次的基础上，完成M到T的转置？

    • 方法二、快速转置算法

      • M中非零元以行为主序存储，故各列的分零元的存储位置不是“连续”，但是，存储顺序却是一致的。

      • 思路：

        • 求M中各列非零元个数num[ ];
        • 求M中各列第一个非零元在T.data中的下标cpos[ ];
        • 对M.data进行一次扫描， 遇到col列的第一个非零元三元组时，按cpos[col ]的位置，将其放至T.data中，当再次遇到col列的非零元三元组时，只须顺序放到col列元素的后面

      • bool FastTransposeSMatrix(TSMatrix M, TSMatrix T)
        {
            T.mu=M.nu; T.nu=M.mu; T.tu=M.tu;
        	if(M.tu)
            {
               for (col=1; col<=M.nu; ++col)
                   	num[col]=0;
               for (t=1; t<=M.tu; ++t)
                    ++num[M.data[t].j];      //求M中每一列非零元个数
            //求第 col列中第一个非零元在T.data中的序号
            cpot[1]=1;
            for(col=2; col<=M.tu;  ++col)
                cpot[col]=cpot[col-1]+num[col-1];
            for(p=1; p<M.tu;  ++p)
            {
                 col=M.data[p].j;
                 q=cpot[col];
                 T.data[q].i=M.data[p].j;
                 T.data[q].j=M.data[p].i;
                 T.data[q].e=M.data[p].e;
                 ++cpot[col];
            }
            }
        }//只有在tu非常小的时候才有意义


• 十字链表

  • 当矩阵的非零元个数和位置在操作过程中变化较大时，采用链式存储的方式，设行指针数组和列指针数组，分别指向行、列第一个非零元，构成十字链表。

  •

  • 类型定义：

    typedef struct OLNode{
        int i,j;
        ElemType e;
        struct OLNode *right,*down;
    }OLNode,*OList;

    typedef struct{
        OLink *Rhead,*Chead;
        int mu,nu,tu;
    }CrossList;


  • 建立稀疏矩阵并用十字链表存储

    bool CreateSMatrix(CrossList M)
    {
        OLNode *p,*q;
        cin >> m >> n >> t;//读入行、列及非零元个数
        M->mu = m;M->nu = n;M->tu = t;
        //声明指针数组，并初始化为NULL
        M->Rhead = (OLink*)malloc(m*sizeof(OLink));
        M->Chead = (OLink*)malloc(n*sizeof(OLink));
        for(int k = 0; k < m; k++)
            M->Rhead[k] = NULL;
        for(int k = 0; k < m; k++)
            M->Chead[k] = NULL;
        /*下面进行结点的输入
        操作为 拿到一个结点，分别插入 行链数组相应的行链表，及列链数组相应的列链表，插入两种情况【以行链表为例】，一种为行链表为空，或是要插入结点列大小小于链表已有结点的列大小，插在前面；另一种为 列数较大，需插在后面，一个循环去搜应该插到哪里
        */
        for(int index = 0; index < t; index++)
        {
            cin >> i >> j >> e;
            p = (OLink)malloc(sizeof(OLNode));
            p->i = i;
            p->j = j;
            p->e = e;
            if(M->Rhead[i] == NULL || M->Rhead[i]->j > j)
            {
                p->right = M->Rhead[i];
            	M->Rhead[i] = p;
            }else
            {
                for(q = M->Rhead[i];q->right && q->right->j < j;q = q->right)
                ;
            p->right = q->right;
            q->right = p;
            }
            if(M->Chead[j] == NULL || M->Chead[j]->i > i)
            {
                p->down = M->Chead[j];
                M->Chead[j] = p;
            }else
            {
                for(q = M->Chead[j]; q->down && q->down->i < i; q = q->down)
                    ;
                p->down = q->down;
                q->down = p;
            }
        }
        return true;
    }
