先挖个坑，后面过来填~！

BootStrap类

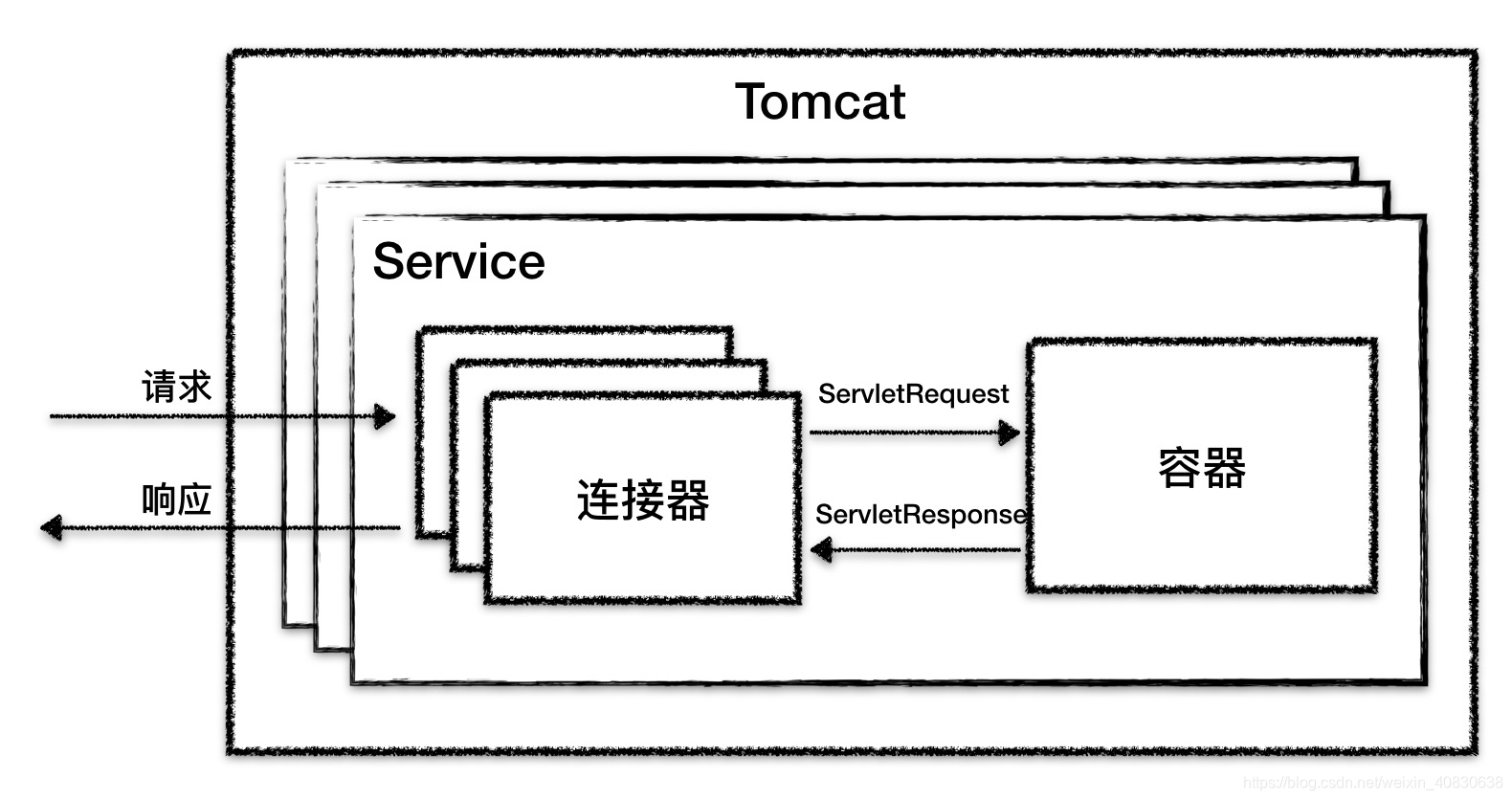

Connector–连接器

连接器负责外部交流连接器处理Socket通信和应用层协议的解析得到Servlet请求
容器负责内部处理容器负责处理Servlet请求
容器，顾名思义就是用来装载东西的器具，在 Tomcat 里，容器就是用来装载Servlet的。那Tomcat的Servlet容器是如何设计的呢？

Tomcat容器层次结构

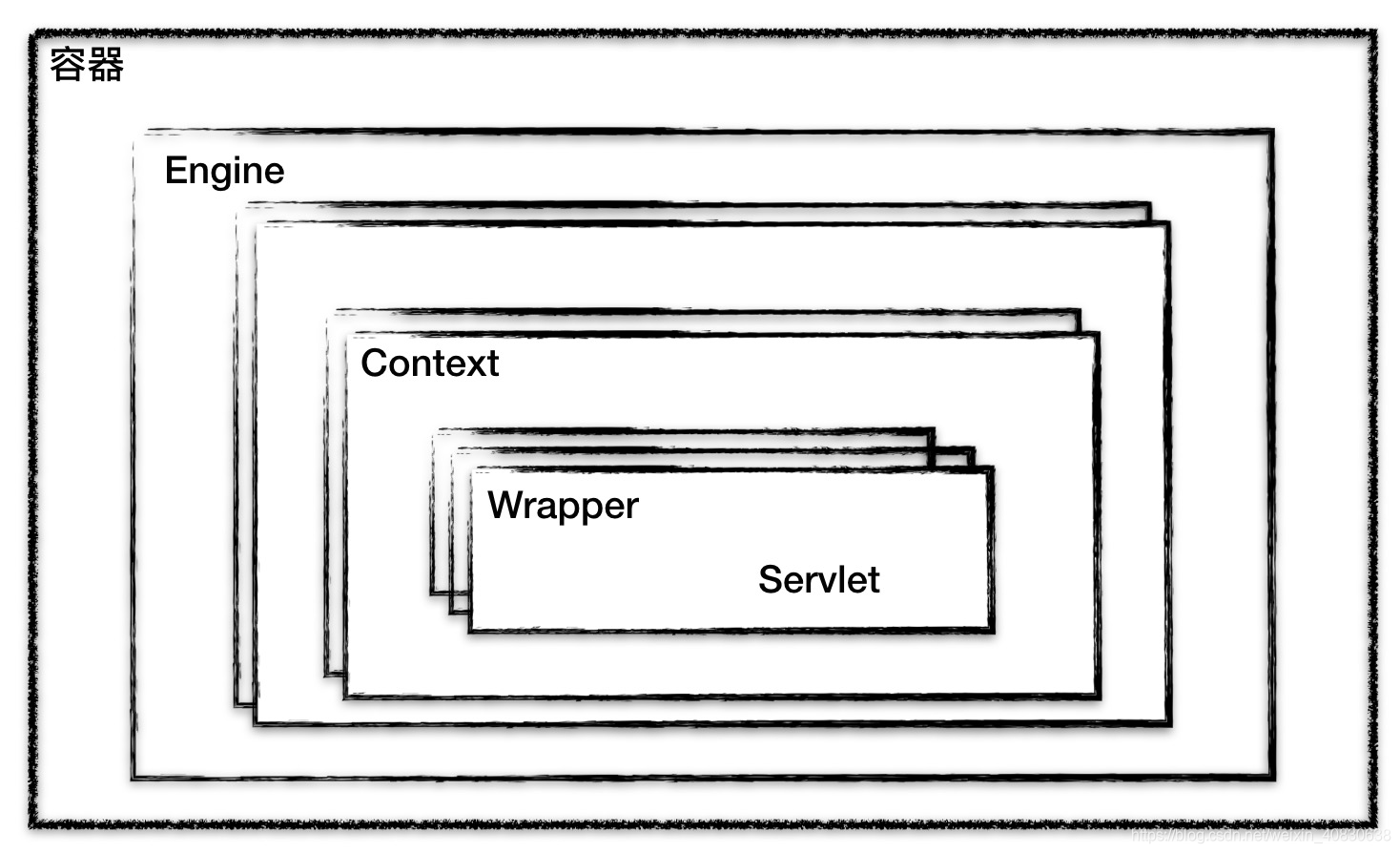

tomcat设计了4种容器，分别是Engine、Host、Context、Wrapper。这四种容器不是平行关系，而是父子关系。如下图所示。

Tomcat通过一种分层的架构，使得Servlet容器具有很好的灵活性。
Conteext表示一个Web应用程序；
Wrapper表示一个Servlet，一个Web应用程序中可能会有多个Servlet；
Host代表的是一个虚拟主机，或者说是一个站点，可以给Tomcat配置多个虚拟主机，而一个虚拟主机下可以部署多个web应用程序；
Engine表示引擎，用来管理多个虚拟站点，一个Service最多只能有一个Engine。
Server.xml
Tomcat采用了组件化的设计，它的构成组件都是可配置的，其中最外层的是Server，其他组建按照一定的格式要求配置在这个顶层容器中。

<Server port="8005" shutdown="SHUTDOWN">
  <Listener className="org.apache.catalina.startup.VersionLoggerListener" />

  <Listener className="org.apache.catalina.core.AprLifecycleListener" SSLEngine="on" />
  <Listener className="org.apache.catalina.core.JasperListener" />

  <Listener className="org.apache.catalina.core.JreMemoryLeakPreventionListener" />
  <Listener className="org.apache.catalina.mbeans.GlobalResourcesLifecycleListener" />
  <Listener className="org.apache.catalina.core.ThreadLocalLeakPreventionListener" />


  <GlobalNamingResources>

    <Resource name="UserDatabase" auth="Container"
              type="org.apache.catalina.UserDatabase"
              description="User database that can be updated and saved"
              factory="org.apache.catalina.users.MemoryUserDatabaseFactory"
              pathname="conf/tomcat-users.xml" />
  </GlobalNamingResources>

  <Service name="Catalina">

    <Connector port="8080" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="8443" />

    <Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />


    <Engine name="Catalina" defaultHost="localhost">

      <Realm className="org.apache.catalina.realm.LockOutRealm">
        <Realm className="org.apache.catalina.realm.UserDatabaseRealm"
               resourceName="UserDatabase"/>
      </Realm>

      <Host name="localhost"  appBase="webapps"
            unpackWARs="true" autoDeploy="true">

        <Valve className="org.apache.catalina.valves.AccessLogValve" directory="logs"
               prefix="localhost_access_log." suffix=".txt"
               pattern="%h %l %u %t &quot;%r&quot; %s %b" />

      </Host>

    </Engine>
  </Service>
</Server>

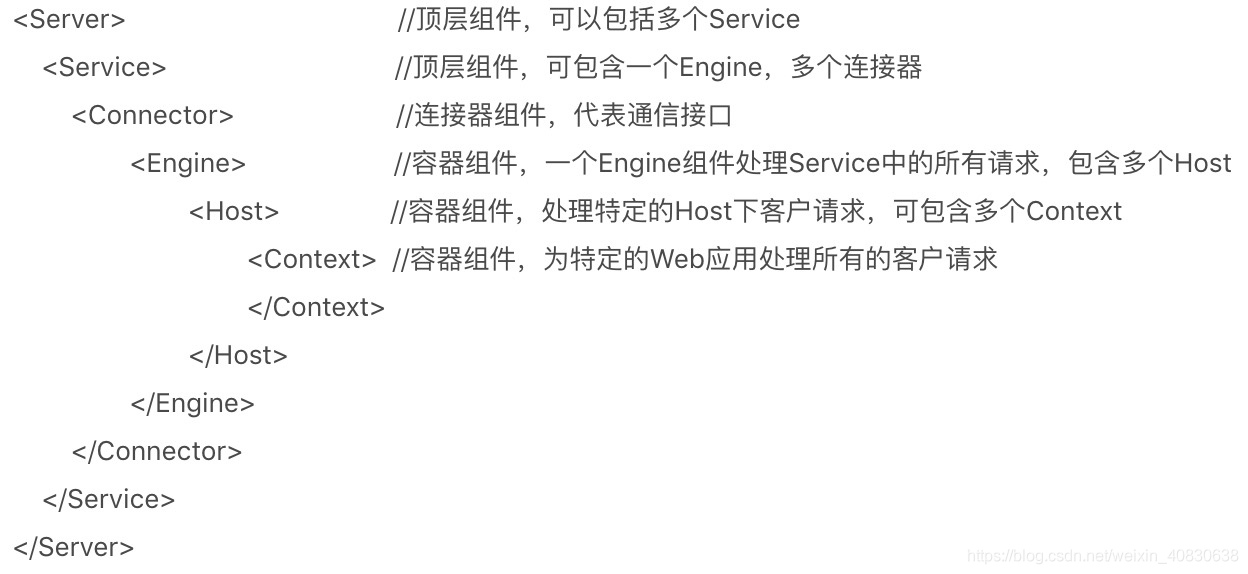

Server.xml结构图

1.Connector和Engine是平级关系
2.Tomcat是用组合模式来管理这些容器的。
3.具体方法是：所有容器组建都实现了Container接口，因此组合模式可以使得用户对单容器和组合容器的使用具有一致性。这里单容器对象指的是最底层Wrapper，组合容器对象指的是上面的Context、Host、Engine.
4.Container接口定义：
public interface Container **extends Lifecycle** { public void setName(String name); public Container **getParent**(); public void **setParent**(Container container); public void **addChild**(Container child); public void **removeChild**(Container child); public Container **findChild**(String name); }
Lifecycle接口用来统一管理各组件的生命周期。

Server

Service

Adaptor

ProtocalHandler

SockerServer

org.apache.catalina.startup.Bootstrap#main
