运放总结

最新推荐文章于 2025-06-21 21:24:10 发布
原创 最新推荐文章于 2025-06-21 21:24:10 发布 · 472 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

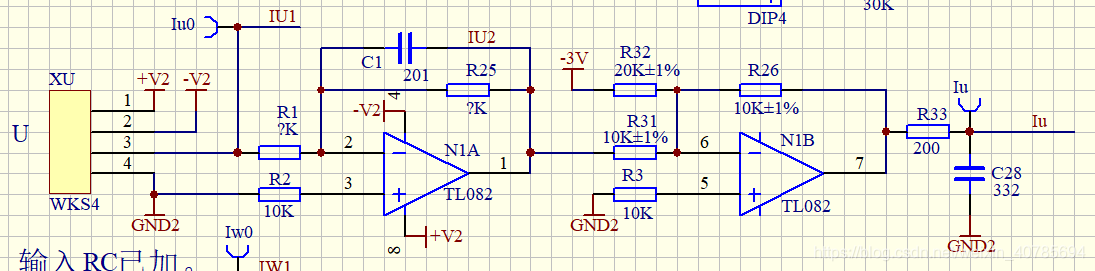

如图中所示，前级为运放电路，后级为加法电路。
TL082的1脚 = - (R25 / R1) * Iu0
Iu = -(((R26 / R31) * TL082的1脚 ) + ((R26 /R32) * (-3V)))
运放电路原理图
