OpenCV HOGDescriptor 参数详解

最新推荐文章于 2025-06-06 10:05:57 发布

转载最新推荐文章于 2025-06-06 10:05:57 发布 · 966 阅读

文章标签：

#opevcv #hog

图像处理专栏收录该内容

18 篇文章

订阅专栏

本文深入解析HOG特征描述子的各项参数，包括窗口大小、块大小、胞元大小及梯度方向数等，阐述其在目标检测中的作用，并提供计算描述子维度的公式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

原文：https://blog.youkuaiyun.com/qq_26898461/article/details/46786285

更详细的代码注释：https://blog.youkuaiyun.com/pp5576155/article/details/7029699

CV_WRAP HOGDescriptor() : winSize(64,128), blockSize(16,16), blockStride(8,8),
    cellSize(8,8), nbins(9), derivAperture(1), winSigma(-1),
    histogramNormType(HOGDescriptor::L2Hys), L2HysThreshold(0.2), gammaCorrection(true),
    free_coef(-1.f), nlevels(HOGDescriptor::DEFAULT_NLEVELS), signedGradient(false)
{}

CV_WRAP HOGDescriptor(Size _winSize, Size _blockSize, Size _blockStride,
              Size _cellSize, int _nbins, int _derivAperture=1, double _winSigma=-1,
              int _histogramNormType=HOGDescriptor::L2Hys,
              double _L2HysThreshold=0.2, bool _gammaCorrection=false,
              int _nlevels=HOGDescriptor::DEFAULT_NLEVELS, bool _signedGradient=false)
: winSize(_winSize), blockSize(_blockSize), blockStride(_blockStride), cellSize(_cellSize),
nbins(_nbins), derivAperture(_derivAperture), winSigma(_winSigma),
histogramNormType(_histogramNormType), L2HysThreshold(_L2HysThreshold),
gammaCorrection(_gammaCorrection), free_coef(-1.f), nlevels(_nlevels), signedGradient(_signedGradient)
{}

我们看到HOGDescriptor一共有4个构造函数，前三个有CV_WRAP前缀，表示它们是从DLL里导出的函数，即我们在程序当中可以调用的函数；最后一个没有上述的前缀，所以我们暂时用不到，它其实就是一个拷贝构造函数。
下面我们就把注意力放在前面的构造函数的参数上面吧，这里有几个重要的参数要研究下：winSize(64,128), blockSize(16,16), blockStride(8,8), cellSize(8,8), nbins(9)。上面这些都是HOGDescriptor的成员变量，括号里的数值是它们的默认值，它们反应了HOG描述子的参数。这里做了几个示意图来表示它们的含义。

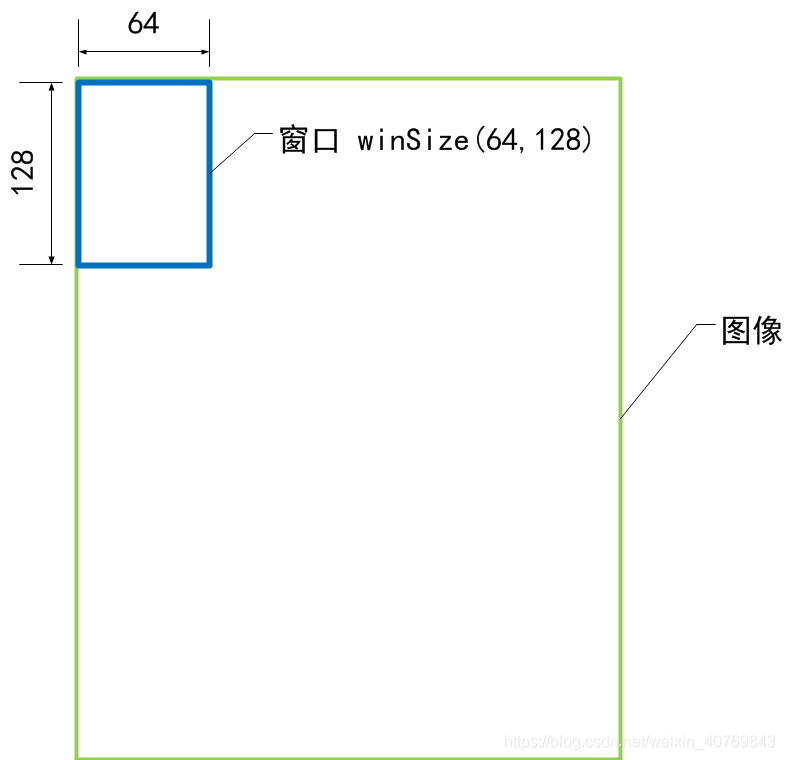

  窗口大小 winSize

在这里插入图片描述

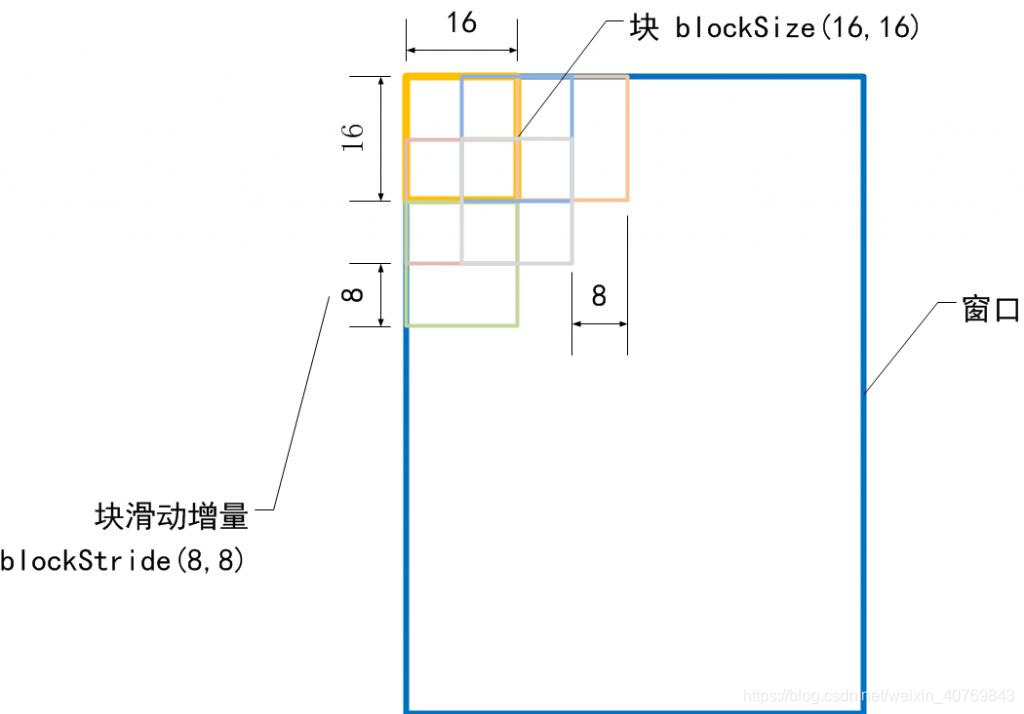

块大小 blockSize

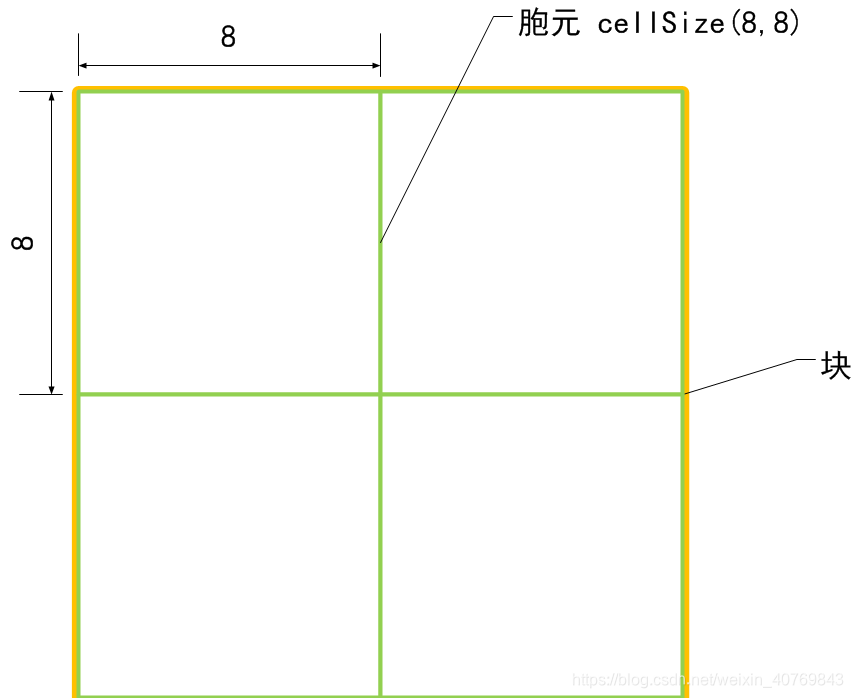

胞元大小 cellSize

梯度方向数 nbins

  nBins表示在一个胞元（cell）中统计梯度的方向数目，例如nBins=9时，在一个胞元内统计9个方向的梯度直方图，每个方向为180/9=20度。

  HOG描述子维度

  在确定了上述的参数后，我们就可以计算出一个HOG描述子的维度了。OpenCV中的HOG源代码是按照下面的式子计算出描述子的维度的。

size_t HOGDescriptor::getDescriptorSize() const
{
CV_Assert(blockSize.width % cellSize.width == 0 &&
blockSize.height % cellSize.height == 0);
CV_Assert((winSize.width - blockSize.width) % blockStride.width == 0 &&
(winSize.height - blockSize.height) % blockStride.height == 0 );
return (size_t)nbins*
(blockSize.width/cellSize.width)*
(blockSize.height/cellSize.height)*
((winSize.width - blockSize.width)/blockStride.width + 1)*
((winSize.height - blockSize.height)/blockStride.height + 1);
}
