本文讲述了作者在升级系统设计中，从基于TIA的传统方法转向使用支持OOP的AX，通过抽象演艺设备为操作接口并利用PLCOpen示例学习，优化设备层级结构，以解决存储器空间问题的过程。
在打通上位机和PLC的基本通信后，今天进入系统设计的核心部分DevMangement，可以说舞台机械控制系统的核心就是围绕着Dev展开的。在系统中所有的被控对象都抽象为设备，包括我们常见的吊杆，升降台，也包括来自音频的TIMECODE或者来自灯光的DMX512信号，在系统中都是演艺设备EntertainmentDev。

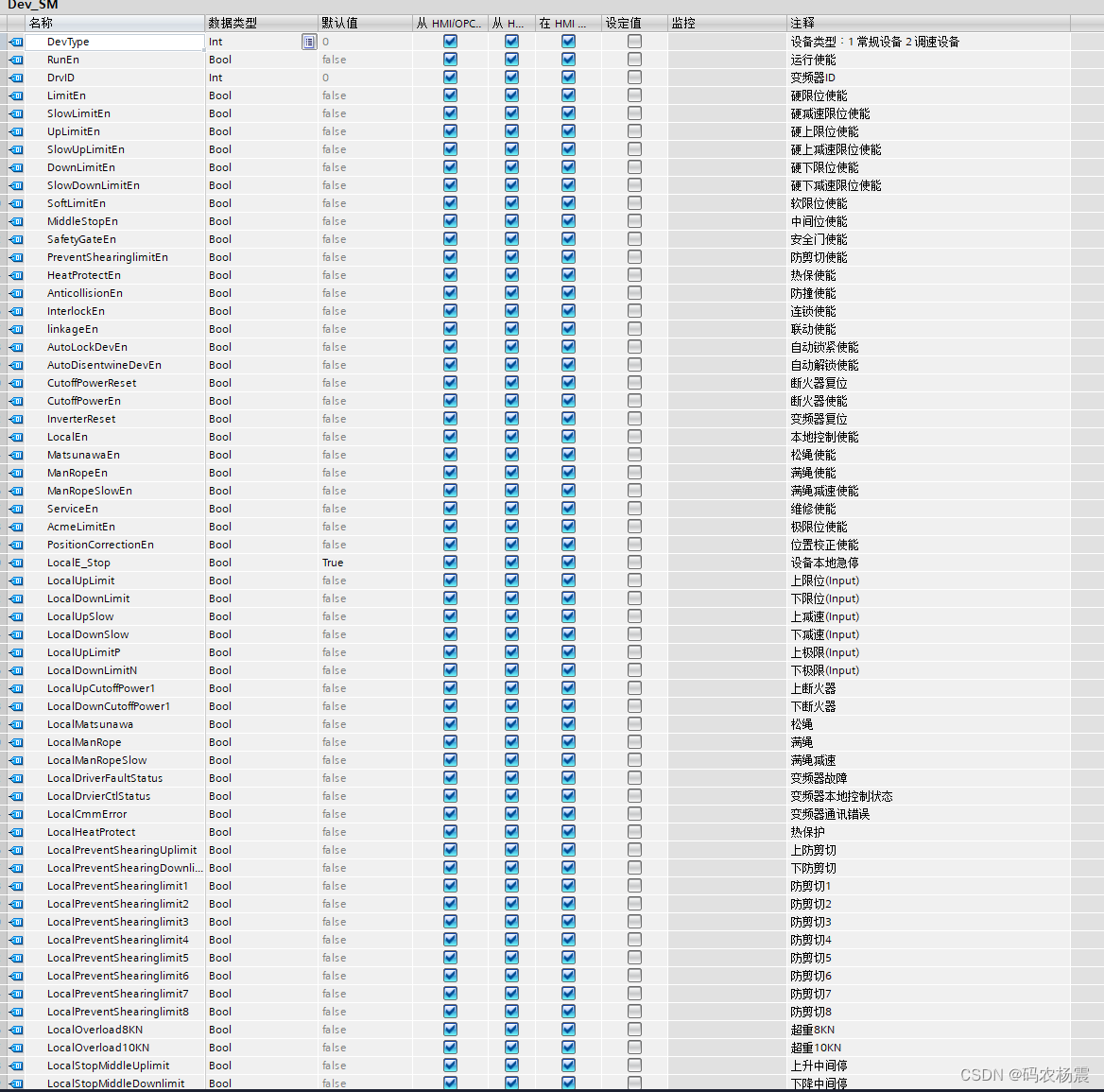

在曾经的设计中，苦于TIA不支持OOP，故设备的描述并不能层层抽象继承完成，故我们常常建立一个很大的结构数据，把所有设备的属性都包含其中，只是对于不适用于该设备的属性不使用，这导致数据结构相当的臃肿。

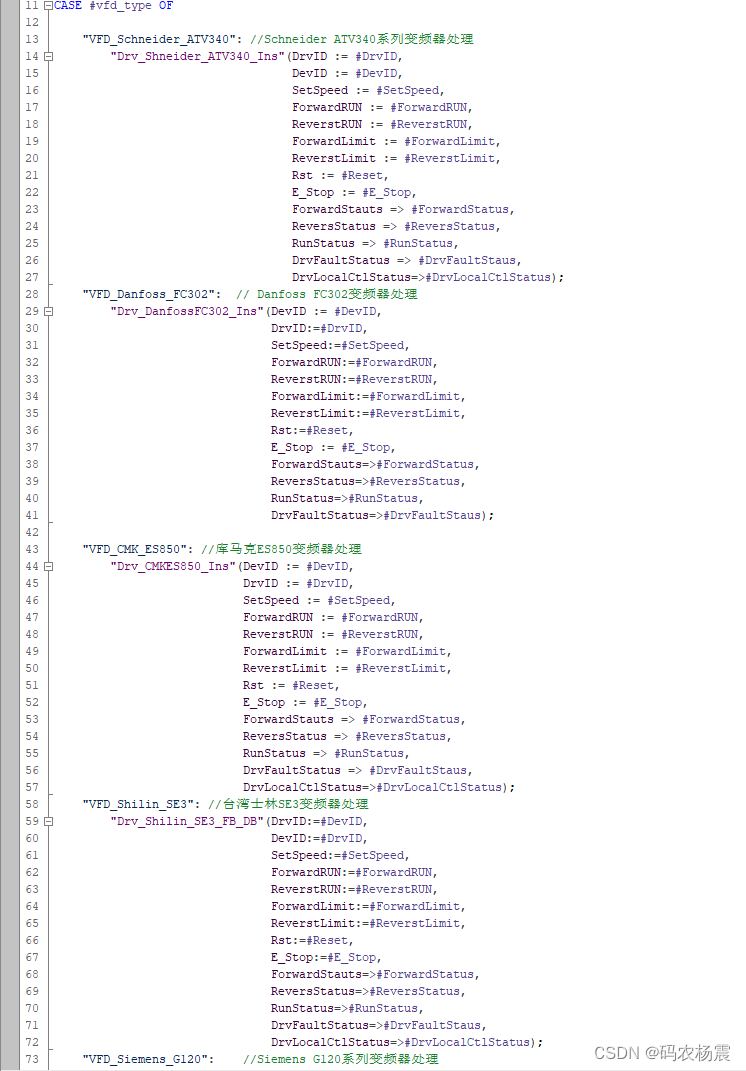

同时TIA中也不存在继承关系，为了保持程序架构的相对稳定，故不同的设备或者变频器驱动只能用switch case分类调用，这导致的结果是我常常为S7-1200的工作存储器空间发愁。

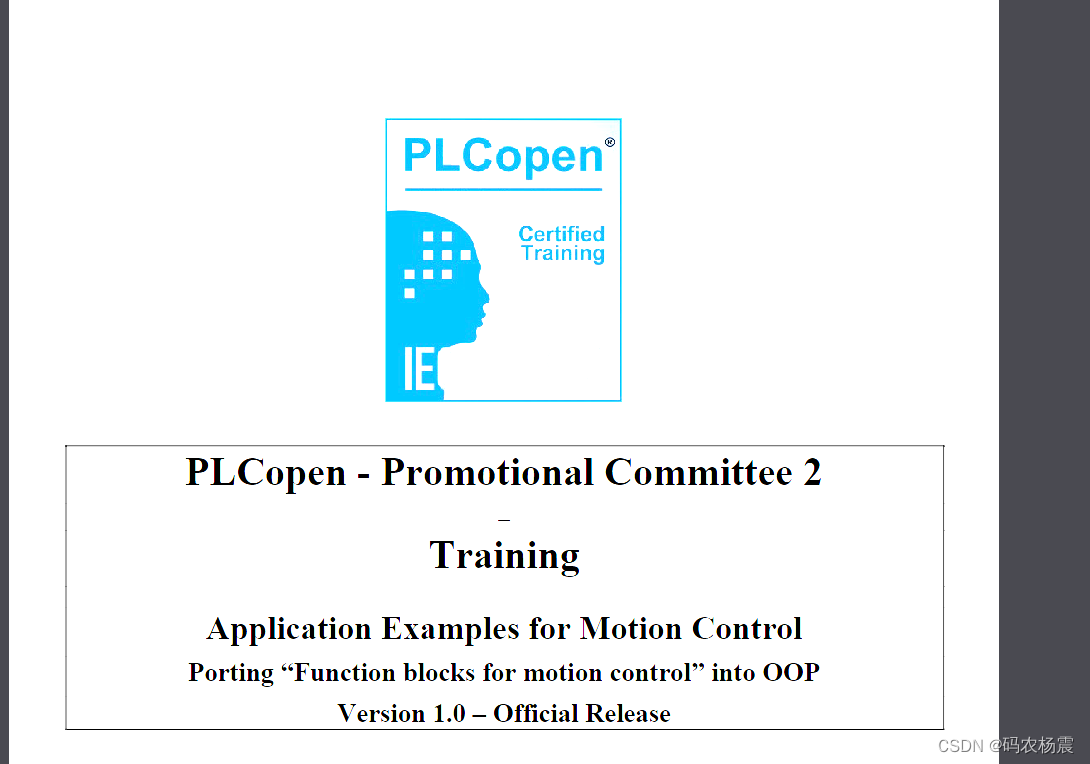

今天本是早早地做好准备工作，面对AX这样的OOP利器，计划大展身手的。但是面对如何OOP，如何设计这个层次结构，我是犯难了，几乎是直到晚上才开始动笔。还好PLCOpen有很好的OOP Application Examples。

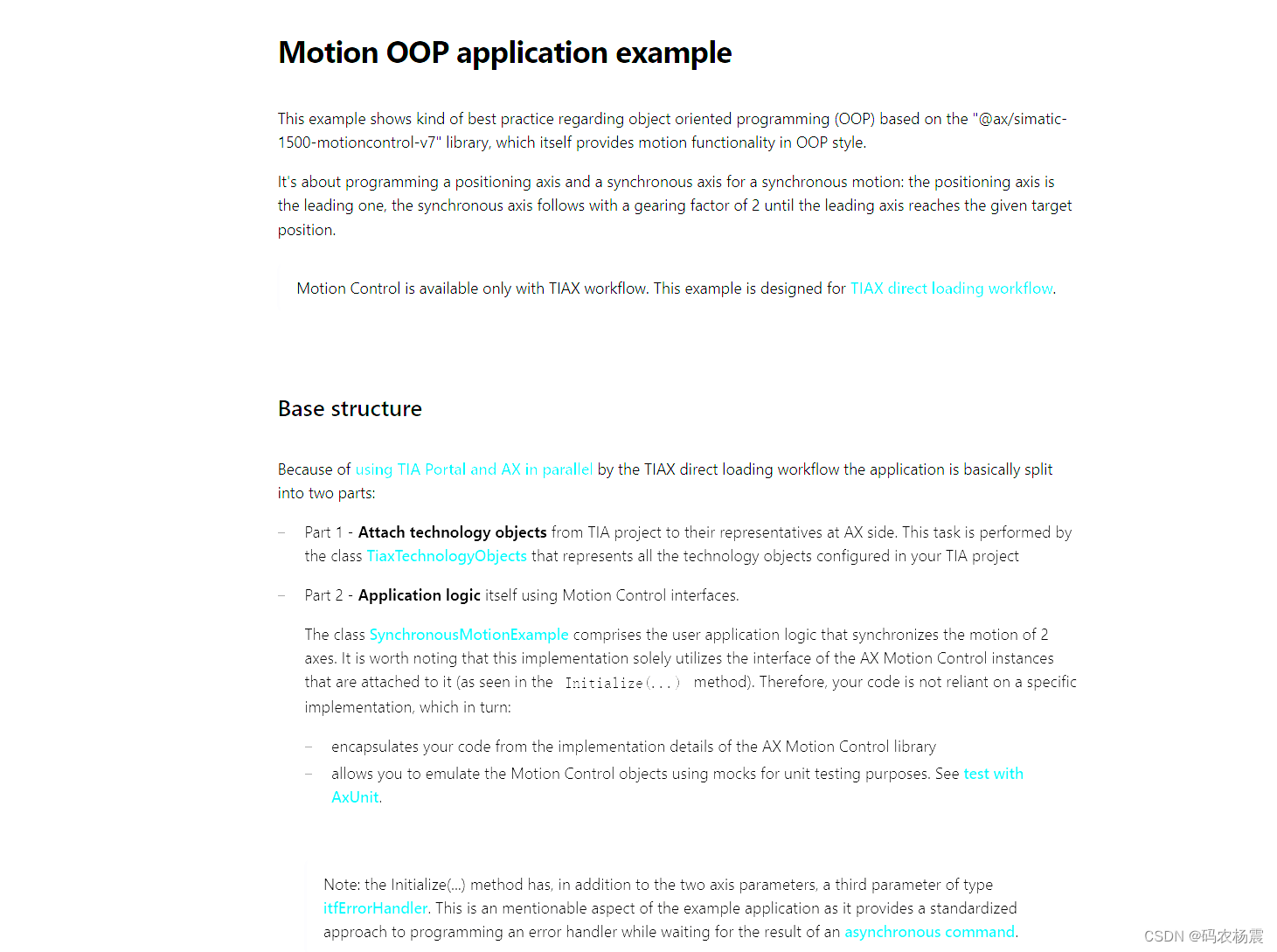

同时AX中有很好的例程《Motion OOP application example》。
在我的开发经验中，面对新的设计模式或者开发工具时，我一般是坚持书读百遍其意自现这个道理的。所有今天在我至少把这两个文档读了3遍后，终于有了状态。

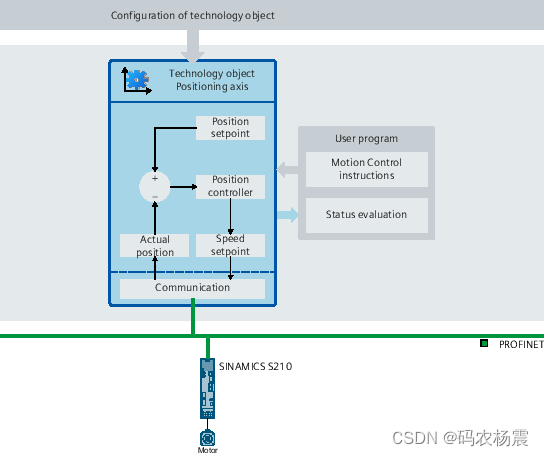

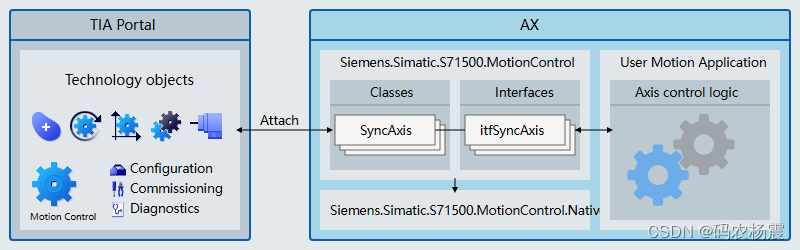

在上图的启发下，把所有演艺设备的行为都抽象成了操作接口，通过不同设备类和具体Drv层进行Attach。

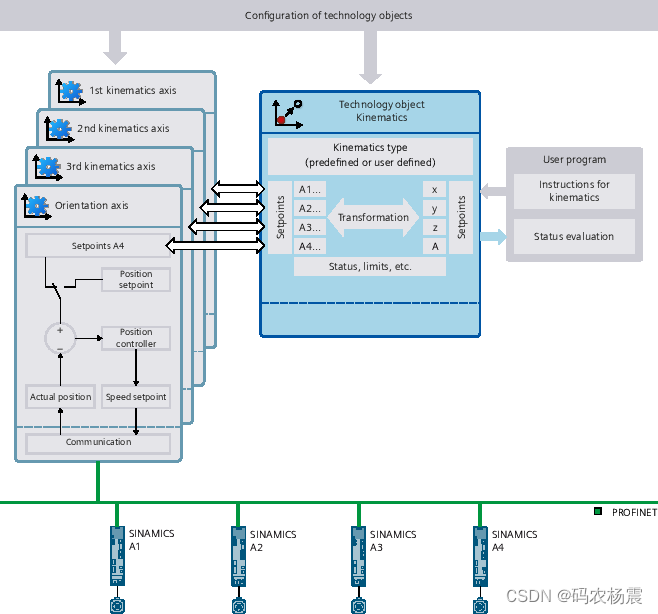

对于复杂设备，比如三维威亚，全向车台或者演播演艺临时多个吊挂设备组成的编组，通过AxisGroup抽象。

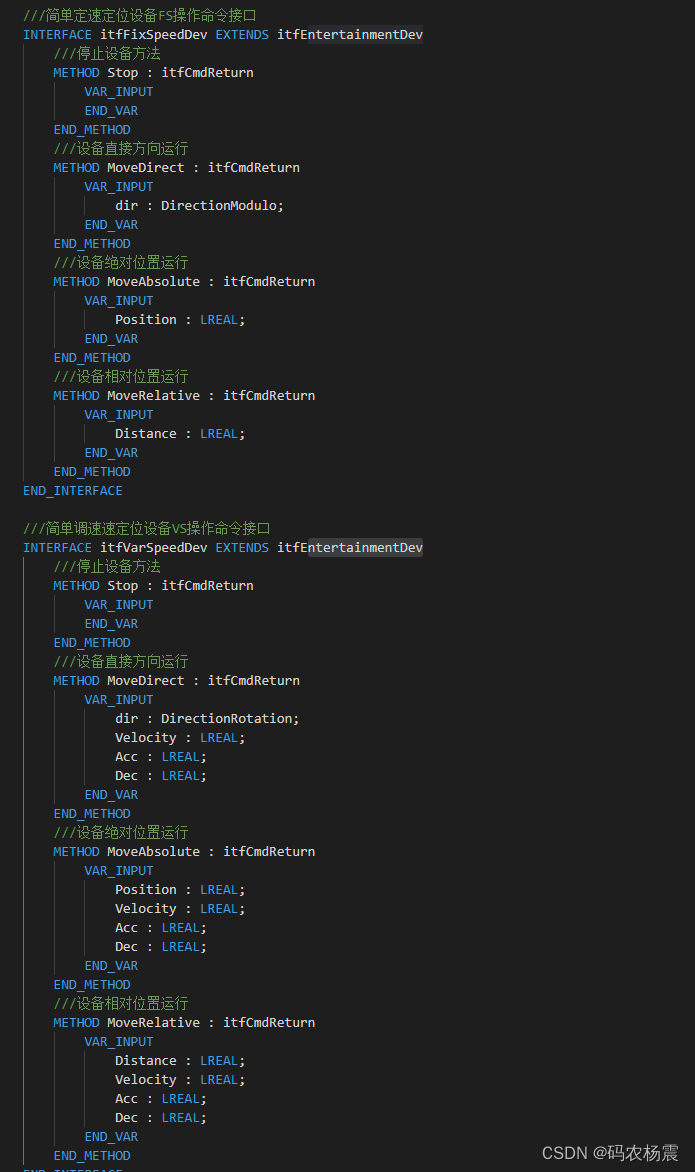

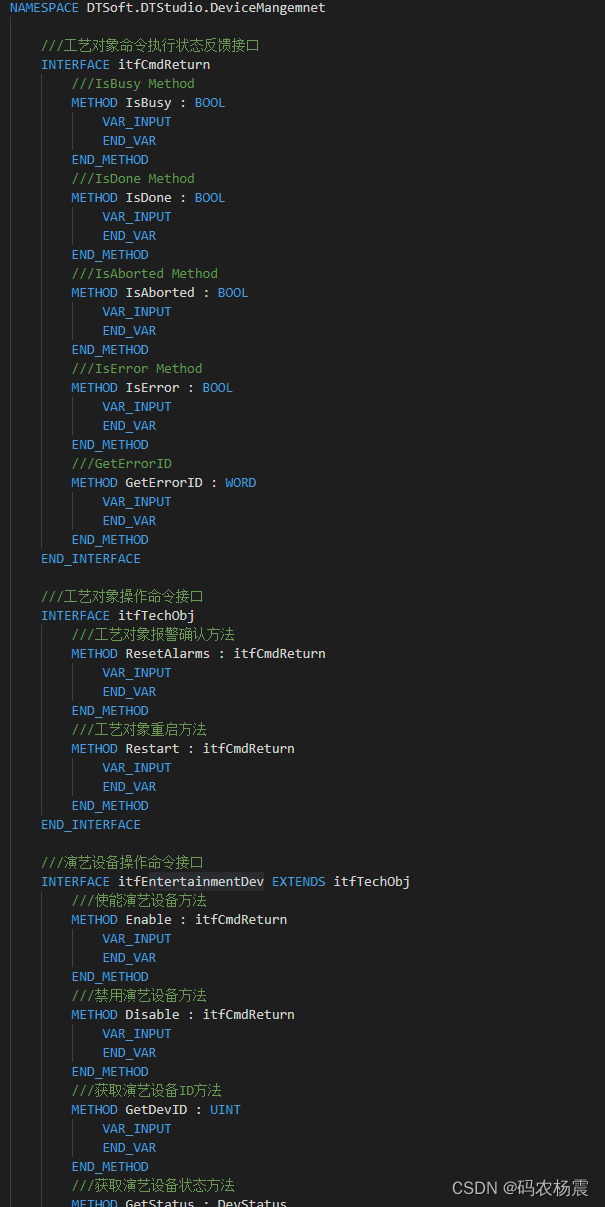

思路确定后及开始实施，今天先确定部分行为接口，做MVP测试，部分接口如下：
此刻，休息的闹钟已第二次敲响，为了不重蹈上周低产出的覆辙，此刻我还是从长计议，选择关机睡觉，明天继续......
