Binder线程池的工作过程是什么样？（东方头条）

这道题想考察什么？

这道题想考察同学对于Binder线程池的理解。

考生应该如何回答

总的来说，有以下几点情况：1）binder线程池并非一个传统意义上的线程池结构，它在client进程中只有一个继承自Thread的PoolThread类。而线程的启动以及管理都是由binderDriver来控制的。2）binder线程有主线程和非主线程之分，主线程是启动的时候才会有的，每个binder线程池只有一个。其他情况下申请的都是非主线程。
3）binder线程池启动的时候，实际上只是启动了client中的binder主线程。4）binder线程(非主线程)有两种情况启动：client进程向binderDriver发送IPC请求，以及 client进程向binderDriver回复IPC请求结果。5）binder线程池的默认大小是16，1个主线程和15个非主线程。更多的细节我们就需要从Binder线程创建开始讲解了，大家可以参考下面的内容：

1.Binder线程创建

Binder线程创建与其所在进程的创建中产生，Java层进程的创建都是通过Process.start()方法，向Zygote进程发出创建进程的socket消息，Zygote收到消息后会调用Zygote.forkAndSpecialize()来fork出新进程，在新进程中会调用到RuntimeInit.nativeZygoteInit方法，该方法经过jni映射，最终会调用到app_main.cpp中的onZygoteInit，那么接下来从这个方法说起。

2.onZygoteInit

登录后复制

// app_main.cpp
virtual void onZygoteInit() {
    //获取ProcessState对象
    sp<ProcessState> proc = ProcessState::self();
    //启动新binder线程
    proc->startThreadPool();
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.

ProcessState::self()是单例模式，主要工作是调用open()打开/dev/binder驱动设备，再利用mmap()映射内核的地址空间，将Binder驱动的fd赋值ProcessState对象中的变量mDriverFD，用于交互操作。startThreadPool()是创建一个新的binder线程，不断进行talkWithDriver()。

3.PS.startThreadPool

登录后复制

// ProcessState.cpp
void ProcessState::startThreadPool()
{
    AutoMutex _l(mLock);    //多线程同步
    if (!mThreadPoolStarted) {
        mThreadPoolStarted = true;
        spawnPooledThread(true);
    }
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.

启动Binder线程池后, 则设置mThreadPoolStarted=true. 通过变量mThreadPoolStarted来保证每个应用进程只允许启动一个binder线程池, 且本次创建的是binder主线程(isMain=true). 其余binder线程池中的线程都是由Binder驱动来控制创建的。

4.PS.spawnPooledThread

登录后复制

// ProcessState.cpp
void ProcessState::spawnPooledThread(bool isMain)
{
    if (mThreadPoolStarted) {
        //获取Binder线程名
        String8 name = makeBinderThreadName();
        //此处isMain=true
        sp<Thread> t = new PoolThread(isMain);
        t->run(name.string());
    }
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.

4-1.makeBinderThreadName

登录后复制

// ProcessState.cpp
String8 ProcessState::makeBinderThreadName() {
    int32_t s = android_atomic_add(1, &mThreadPoolSeq);
    String8 name;
    name.appendFormat("Binder_%X", s);
    return name;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.

获取Binder线程名，格式为Binder_x, 其中x为整数。每个进程中的binder编码是从1开始，依次递增; 只有通过spawnPooledThread方法来创建的线程才符合这个格式，对于直接将当前线程通过joinThreadPool加入线程池的线程名则不符合这个命名规则。 另外,目前Android N中Binder命令已改为Binder:_x格式, 则对于分析问题很有帮忙,通过binder名称的pid字段可以快速定位该binder线程所属的进程p.

4-2.PoolThread.run

登录后复制

// ProcessState.cpp
class PoolThread : public Thread
{
public:
    PoolThread(bool isMain)
        : mIsMain(isMain)
    {
    }

protected:
    virtual bool threadLoop() {
        IPCThreadState::self()->joinThreadPool(mIsMain);
        return false;
    }
    const bool mIsMain;
};

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.

从函数名看起来是创建线程池，其实就只是创建一个线程，该PoolThread继承Thread类。t->run()方法最终调用 PoolThread的threadLoop()方法。

5. IPC.joinThreadPool

登录后复制

// IPCThreadState.cpp
void IPCThreadState::joinThreadPool(bool isMain)
{
    //创建Binder线程
    mOut.writeInt32(isMain ? BC_ENTER_LOOPER : BC_REGISTER_LOOPER);
    set_sched_policy(mMyThreadId, SP_FOREGROUND); //设置前台调度策略

    status_t result;
    do {
        processPendingDerefs(); //清除队列的引用
        result = getAndExecuteCommand(); //处理下一条指令

        if (result < NO_ERROR && result != TIMED_OUT
                && result != -ECONNREFUSED && result != -EBADF) {
            abort();
        }

        if(result == TIMED_OUT && !isMain) {
            break; 非主线程出现timeout则线程退出
        }
    } while (result != -ECONNREFUSED && result != -EBADF);

    mOut.writeInt32(BC_EXIT_LOOPER);  // 线程退出循环
    talkWithDriver(false); //false代表bwr数据的read_buffer为空
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.

• 对于isMain=true的情况下， command为BC_ENTER_LOOPER，代表的是Binder主线程，不会退出的线程；
• 对于isMain=false的情况下，command为BC_REGISTER_LOOPER，表示是由binder驱动创建的线程。

6. processPendingDerefs

登录后复制

// IPCThreadState.cpp
void IPCThreadState::processPendingDerefs()
{
    if (mIn.dataPosition() >= mIn.dataSize()) {
        size_t numPending = mPendingWeakDerefs.size();
        if (numPending > 0) {
            for (size_t i = 0; i < numPending; i++) {
                RefBase::weakref_type* refs = mPendingWeakDerefs[i];
                refs->decWeak(mProcess.get()); //弱引用减一
            }
            mPendingWeakDerefs.clear();
        }

        numPending = mPendingStrongDerefs.size();
        if (numPending > 0) {
            for (size_t i = 0; i < numPending; i++) {
                BBinder* obj = mPendingStrongDerefs[i];
                obj->decStrong(mProcess.get()); //强引用减一
            }
            mPendingStrongDerefs.clear();
        }
    }
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.

7. getAndExecuteCommand

登录后复制

// IPCThreadState.cpp
status_t IPCThreadState::getAndExecuteCommand()
{
    status_t result;
    int32_t cmd;

    result = talkWithDriver(); //与binder进行交互
    if (result >= NO_ERROR) {
        size_t IN = mIn.dataAvail();
        if (IN < sizeof(int32_t)) return result;
        cmd = mIn.readInt32();

        pthread_mutex_lock(&mProcess->mThreadCountLock);
        mProcess->mExecutingThreadsCount++;
        pthread_mutex_unlock(&mProcess->mThreadCountLock);

        result = executeCommand(cmd); //执行Binder响应码

        pthread_mutex_lock(&mProcess->mThreadCountLock);
        mProcess->mExecutingThreadsCount--;
        pthread_cond_broadcast(&mProcess->mThreadCountDecrement);
        pthread_mutex_unlock(&mProcess->mThreadCountLock);

        set_sched_policy(mMyThreadId, SP_FOREGROUND);
    }
    return result;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.
• 26.
• 27.

8. talkWithDriver

登录后复制

//mOut有数据，mIn还没有数据。doReceive默认值为true
status_t IPCThreadState::talkWithDriver(bool doReceive)
{
    binder_write_read bwr;
    ...
    // 当同时没有输入和输出数据则直接返回
    if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;
    ...

    do {
        //ioctl执行binder读写操作，经过syscall，进入Binder驱动。调用Binder_ioctl
        if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)
            err = NO_ERROR;
        ...
    } while (err == -EINTR);
    ...
    return err;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.

在这里调用的isMain=true，也就是向mOut例如写入的便是BC_ENTER_LOOPER. 经过talkWithDriver(), 接下来程序往哪进行呢？在文章彻底理解Android Binder通信架构详细讲解了Binder通信过程，那么从binder_thread_write()往下说BC_ENTER_LOOPER的处理过程。

8-1.binder_thread_write

登录后复制

// binder.c
static int binder_thread_write(struct binder_proc *proc,
            struct binder_thread *thread,
            binder_uintptr_t binder_buffer, size_t size,
            binder_size_t *consumed)
{
    uint32_t cmd;
    void __user *buffer = (void __user *)(uintptr_t)binder_buffer;
    void __user *ptr = buffer + *consumed;
    void __user *end = buffer + size;
    while (ptr < end && thread->return_error == BR_OK) {
        //拷贝用户空间的cmd命令，此时为BC_ENTER_LOOPER
        if (get_user(cmd, (uint32_t __user *)ptr)) -EFAULT;
        ptr += sizeof(uint32_t);
        switch (cmd) {
          case BC_REGISTER_LOOPER:
              if (thread->looper & BINDER_LOOPER_STATE_ENTERED) {
                //出错原因：线程调用完BC_ENTER_LOOPER，不能执行该分支
                thread->looper |= BINDER_LOOPER_STATE_INVALID;

              } else if (proc->requested_threads == 0) {
                //出错原因：没有请求就创建线程
                thread->looper |= BINDER_LOOPER_STATE_INVALID;

              } else {
                proc->requested_threads--;
                proc->requested_threads_started++;
              }
              thread->looper |= BINDER_LOOPER_STATE_REGISTERED;
              break;

          case BC_ENTER_LOOPER:
              if (thread->looper & BINDER_LOOPER_STATE_REGISTERED) {
                //出错原因：线程调用完BC_REGISTER_LOOPER，不能立刻执行该分支
                thread->looper |= BINDER_LOOPER_STATE_INVALID;
              }
              //创建Binder主线程
              thread->looper |= BINDER_LOOPER_STATE_ENTERED;
              break;

          case BC_EXIT_LOOPER:
              thread->looper |= BINDER_LOOPER_STATE_EXITED;
              break;
        }
        ...
    }
    *consumed = ptr - buffer;
  }
  return 0;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.
• 26.
• 27.
• 28.
• 29.
• 30.
• 31.
• 32.
• 33.
• 34.
• 35.
• 36.
• 37.
• 38.
• 39.
• 40.
• 41.
• 42.
• 43.
• 44.
• 45.
• 46.
• 47.
• 48.
• 49.
• 50.

处理完BC_ENTER_LOOPER命令后，一般情况下成功设置thread->looper |= BINDER_LOOPER_STATE_ENTERED。那么binder线程的创建是在什么时候呢？ 那就当该线程有事务需要处理的时候，进入binder_thread_read()过程。

8-2.binder_thread_read

登录后复制

binder_thread_read（）{
  ...
retry:
    //当前线程todo队列为空且transaction栈为空，则代表该线程是空闲的
    wait_for_proc_work = thread->transaction_stack == NULL &&
        list_empty(&thread->todo);

    if (thread->return_error != BR_OK && ptr < end) {
        ...
        put_user(thread->return_error, (uint32_t __user *)ptr);
        ptr += sizeof(uint32_t);
        goto done; //发生error，则直接进入done
    }

    thread->looper |= BINDER_LOOPER_STATE_WAITING;
    if (wait_for_proc_work)
        proc->ready_threads++; //可用线程个数+1
    binder_unlock(__func__);

    if (wait_for_proc_work) {
        if (non_block) {
            ...
        } else
            //当进程todo队列没有数据,则进入休眠等待状态
            ret = wait_event_freezable_exclusive(proc->wait, binder_has_proc_work(proc, thread));
    } else {
        if (non_block) {
            ...
        } else
            //当线程todo队列没有数据，则进入休眠等待状态
            ret = wait_event_freezable(thread->wait, binder_has_thread_work(thread));
    }

    binder_lock(__func__);
    if (wait_for_proc_work)
        proc->ready_threads--; //可用线程个数-1
    thread->looper &= ~BINDER_LOOPER_STATE_WAITING;

    if (ret)
        return ret; //对于非阻塞的调用，直接返回

    while (1) {
        uint32_t cmd;
        struct binder_transaction_data tr;
        struct binder_work *w;
        struct binder_transaction *t = NULL;

        //先考虑从线程todo队列获取事务数据
        if (!list_empty(&thread->todo)) {
            w = list_first_entry(&thread->todo, struct binder_work, entry);
        //线程todo队列没有数据, 则从进程todo对获取事务数据
        } else if (!list_empty(&proc->todo) && wait_for_proc_work) {
            w = list_first_entry(&proc->todo, struct binder_work, entry);
        } else {
            ... //没有数据,则返回retry
        }

        switch (w->type) {
            case BINDER_WORK_TRANSACTION: ...  break;
            case BINDER_WORK_TRANSACTION_COMPLETE:...  break;
            case BINDER_WORK_NODE: ...    break;
            case BINDER_WORK_DEAD_BINDER:
            case BINDER_WORK_DEAD_BINDER_AND_CLEAR:
            case BINDER_WORK_CLEAR_DEATH_NOTIFICATION:
                struct binder_ref_death *death;
                uint32_t cmd;

                death = container_of(w, struct binder_ref_death, work);
                if (w->type == BINDER_WORK_CLEAR_DEATH_NOTIFICATION)
                  cmd = BR_CLEAR_DEATH_NOTIFICATION_DONE;
                else
                  cmd = BR_DEAD_BINDER;
                put_user(cmd, (uint32_t __user *)ptr;
                ptr += sizeof(uint32_t);
                put_user(death->cookie, (void * __user *)ptr);
                ptr += sizeof(void *);
                ...
                if (cmd == BR_DEAD_BINDER)
                  goto done; //Binder驱动向client端发送死亡通知，则进入done
                break;
        }

        if (!t)
            continue; //只有BINDER_WORK_TRANSACTION命令才能继续往下执行
        ...
        break;
    }

done:
    *consumed = ptr - buffer;
    //创建线程的条件
    if (proc->requested_threads + proc->ready_threads == 0 &&
        proc->requested_threads_started < proc->max_threads &&
        (thread->looper & (BINDER_LOOPER_STATE_REGISTERED |
         BINDER_LOOPER_STATE_ENTERED))) {
        proc->requested_threads++;
        // 生成BR_SPAWN_LOOPER命令，用于创建新的线程
        put_user(BR_SPAWN_LOOPER, (uint32_t __user *)buffer)；
    }
    return 0;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.
• 26.
• 27.
• 28.
• 29.
• 30.
• 31.
• 32.
• 33.
• 34.
• 35.
• 36.
• 37.
• 38.
• 39.
• 40.
• 41.
• 42.
• 43.
• 44.
• 45.
• 46.
• 47.
• 48.
• 49.
• 50.
• 51.
• 52.
• 53.
• 54.
• 55.
• 56.
• 57.
• 58.
• 59.
• 60.
• 61.
• 62.
• 63.
• 64.
• 65.
• 66.
• 67.
• 68.
• 69.
• 70.
• 71.
• 72.
• 73.
• 74.
• 75.
• 76.
• 77.
• 78.
• 79.
• 80.
• 81.
• 82.
• 83.
• 84.
• 85.
• 86.
• 87.
• 88.
• 89.
• 90.
• 91.
• 92.
• 93.
• 94.
• 95.
• 96.
• 97.
• 98.
• 99.
• 100.
• 101.

当发生以下3种情况之一，便会进入done：

• 当前线程的return_error发生error的情况；
• 当Binder驱动向client端发送死亡通知的情况；
• 当类型为BINDER_WORK_TRANSACTION(即收到命令是BC_TRANSACTION或BC_REPLY)的情况；

任何一个Binder线程当同时满足以下条件，则会生成用于创建新线程的BR_SPAWN_LOOPER命令：

1. 当前进程中没有请求创建binder线程，即requested_threads = 0；
2. 当前进程没有空闲可用的binder线程，即ready_threads = 0；（线程进入休眠状态的个数就是空闲线程数）
3. 当前进程已启动线程个数小于最大上限(默认15)；
4. 当前线程已接收到BC_ENTER_LOOPER或者BC_REGISTER_LOOPER命令，即当前处于BINDER_LOOPER_STATE_REGISTERED或者BINDER_LOOPER_STATE_ENTERED状态。前面已设置状态为BINDER_LOOPER_STATE_ENTERED，显然这条件是满足的。

从system_server的binder线程一直的执行流: IPC.joinThreadPool –> IPC.getAndExecuteCommand() -> IPC.talkWithDriver() ,但talkWithDriver收到事务之后, 便进入IPC.executeCommand(), 接下来,从executeCommand说起.

** 9.IPC.executeCommand**

登录后复制

status_t IPCThreadState::executeCommand(int32_t cmd)
{
    status_t result = NO_ERROR;
    switch ((uint32_t)cmd) {
      ...
      case BR_SPAWN_LOOPER:
          //创建新的binder线程
          mProcess->spawnPooledThread(false);
          break;
      ...
    }
    return result;
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.

Binder主线程的创建是在其所在进程创建的过程一起创建的，后面再创建的普通binder线程是由spawnPooledThread(false)方法所创建的。

9. 总结

Binder系统中可分为3类binder线程：

• Binder主线程：进程创建过程会调用startThreadPool()过程中再进入spawnPooledThread(true)，来创建Binder主线程。编号从1开始，也就是意味着binder主线程名为binder_1，并且主线程是不会退出的。
• Binder普通线程：是由Binder Driver来根据是否有空闲的binder线程来决定是否创建binder线程，回调spawnPooledThread(false) ，isMain=false，该线程名格式为binder_x。
• Binder其他线程：其他线程是指并没有调用spawnPooledThread方法，而是直接调用IPC.joinThreadPool()，将当前线程直接加入binder线程队列。例如： mediaserver和servicemanager的主线程都是binder线程，但system_server的主线程并非binder线程。

Binder的transaction有3种类型：

1. call: 发起进程的线程不一定是在Binder线程， 大多數情況下，接收者只指向进程，并不确定会有哪个线程来处理，所以不指定线程；
2. reply: 发起者一定是binder线程，并且接收者线程便是上次call时的发起线程(该线程不一定是binder线程，可以是任意线程)。
3. async: 与call类型差不多，唯一不同的是async是oneway方式不需要回复，发起进程的线程不一定是在Binder线程， 接收者只指向进程，并不确定会有哪个线程来处理，所以不指定线程。

最后

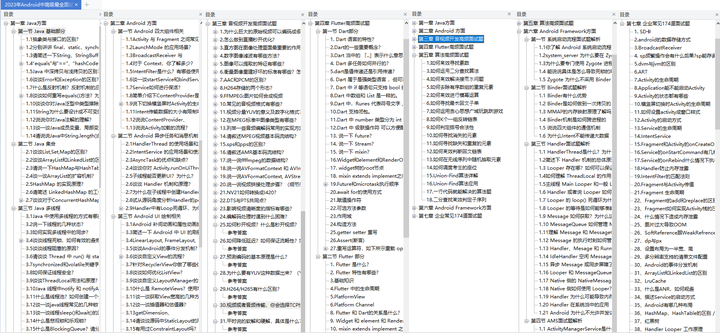

我整理了一套Android面试题合集，除了以上面试题，还包含【Java 基础、集合、多线程、虚拟机、反射、泛型、并发编程、Android四大组件、异步任务和消息机制、UI绘制、性能调优、SDN、第三方框架、设计模式、Kotlin、计算机网络、系统启动流程、Dart、Flutter、算法和数据结构、NDK、H.264、H.265.音频编解码、FFmpeg、OpenMax、OpenCV、OpenGL ES】

原创作者: u_16163442 转载于: https://blog.51cto.com/u_16163442/11786374
