使用Arduino开发板点亮RGB全彩LED灯

1.认识RGB LED灯？

RGB LED灯可以通过混合红色、绿色和蓝色这三种基本颜色来发出不同的颜色。所以它实际上由3个独立的LED组成，红色、绿色和蓝色包装在一个盒子里。这就是为什么它有4个引脚，3种颜色中的每一种都有一种引线，而RGB LED类型则有一种共用阴极或阳极。在本篇文章中，我使用的是共阴极。

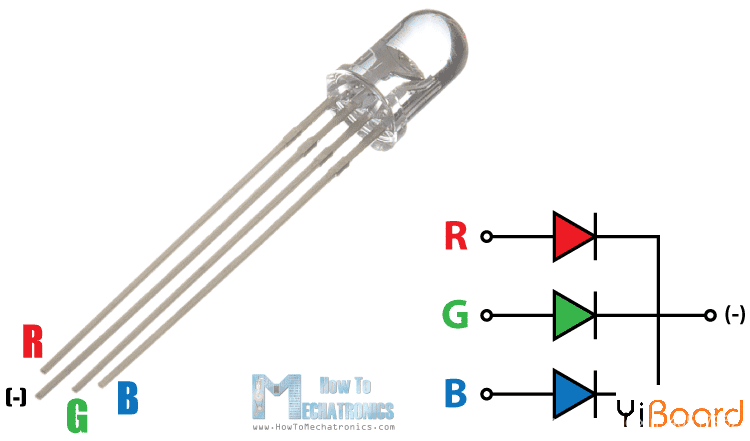

RGB LED灯的结构

2.本次实验需要的组件：

● RGB LED灯

● 3个220欧电阻

● Arduino面包板

● 面包板和跳线

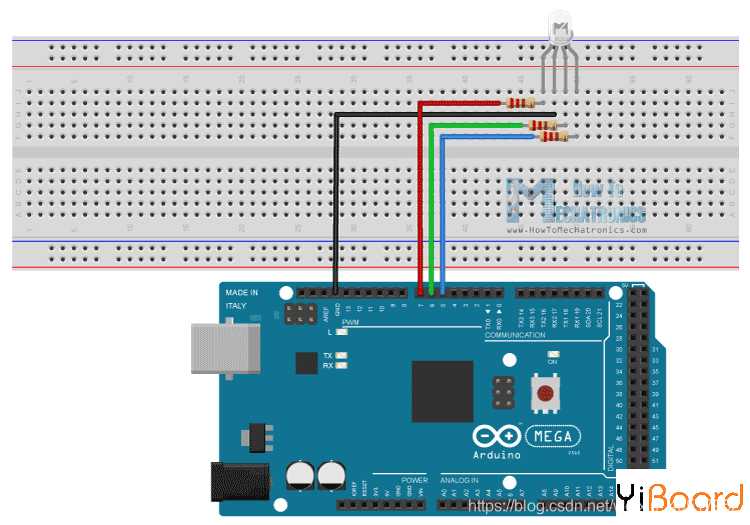

3.电路原理及接线图

4.实验源代码：

int redPin= 7; //红灯接口
int greenPin = 6; //绿灯接口
int bluePin = 5; //蓝灯接口
void setup() {
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
}
//循环，每一秒变换一种颜色
void loop() {
setColor(255, 0, 0); // 红色
delay(1000);
setColor(0, 255, 0); //绿色
delay(1000);
setColor(0, 0, 255); //蓝色
delay(1000);<
