d3.js Zoomable Circle Packing 连线实现

一.背景

d3.js是一个很强大的js可视化工具，Zoomable Circle Packing是d3里面的一种可以展示层级关系的气泡图。

Zoomable Circle Packing地址：https://observablehq.com/@d3/zoomable-circle-packing

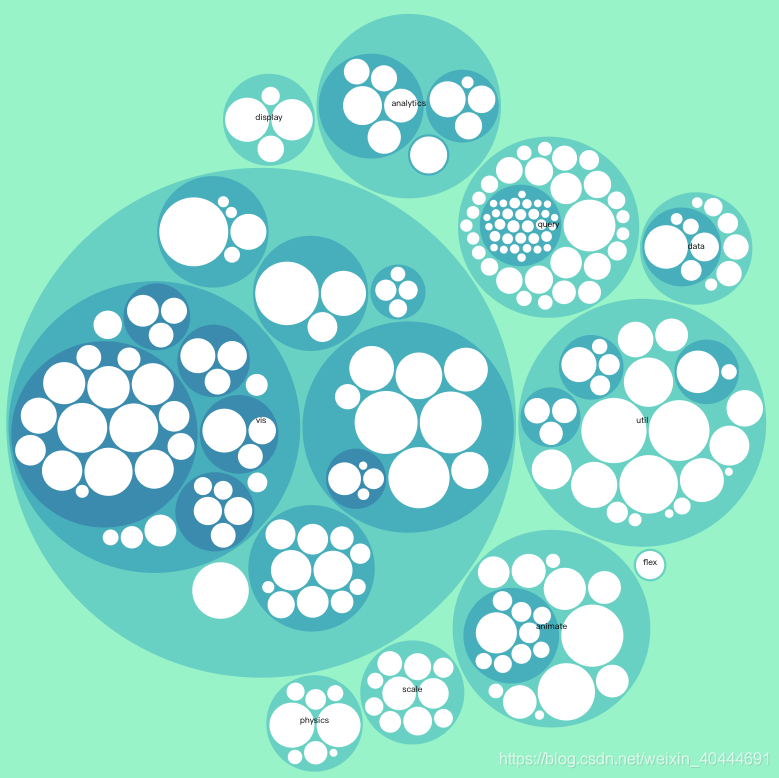

效果图：

现在的需求是在气泡图中添加连线，以展示层级关系中节点之间的关系，但是d3库中并没有提供这样的方法。



但是



《2020_IWoR_ClusterViz-Visualizing Architectural Refactoring Opportunities》这篇文章中同样使用了气泡图，并成功实现了连线（着实佩服。。。）

项目地址：https://github.com/FrankHZFang/ClusterViz

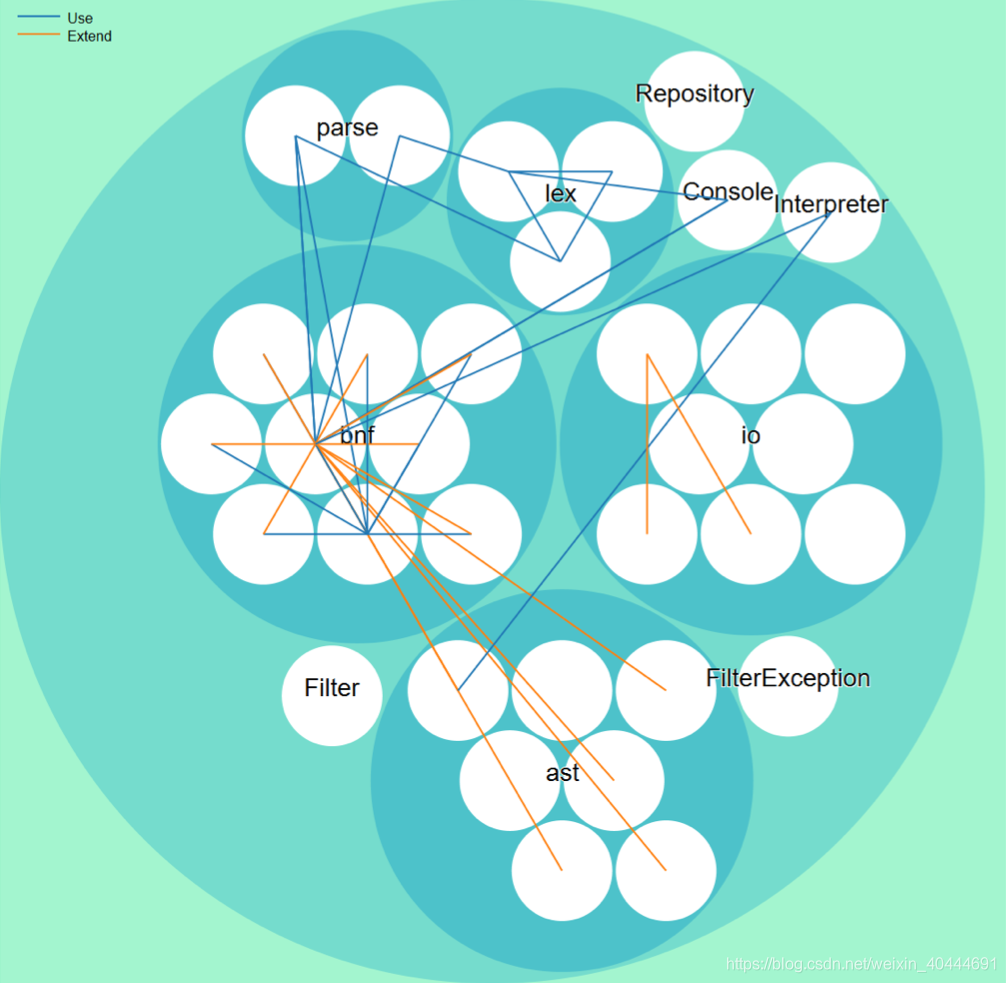

效果图：



这个已经基本满足需求了，但是有个问题是，每个连线的两端都是气泡的圆心，在连线很多的情况下，很影响体验，于是我就在原来的基础上，做了一些改进。

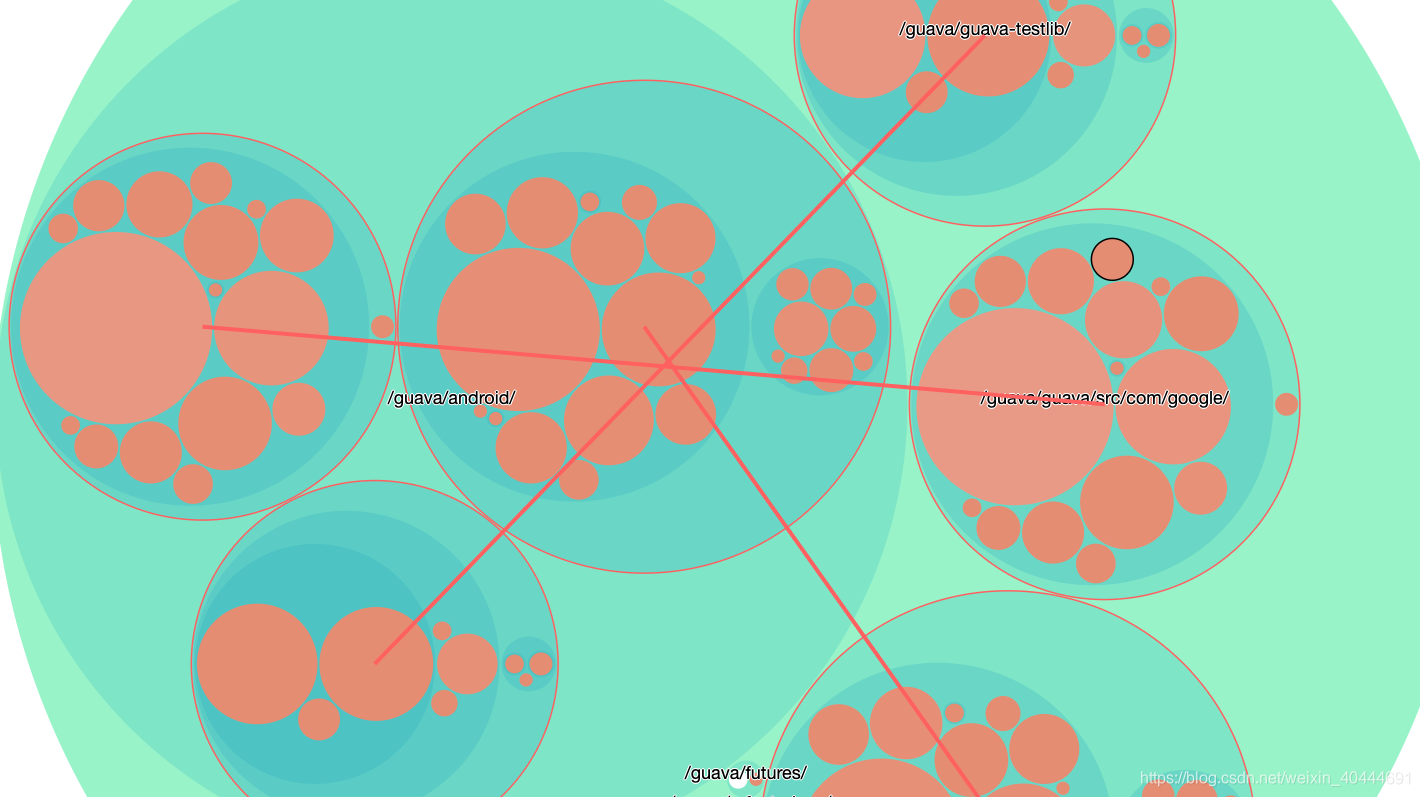

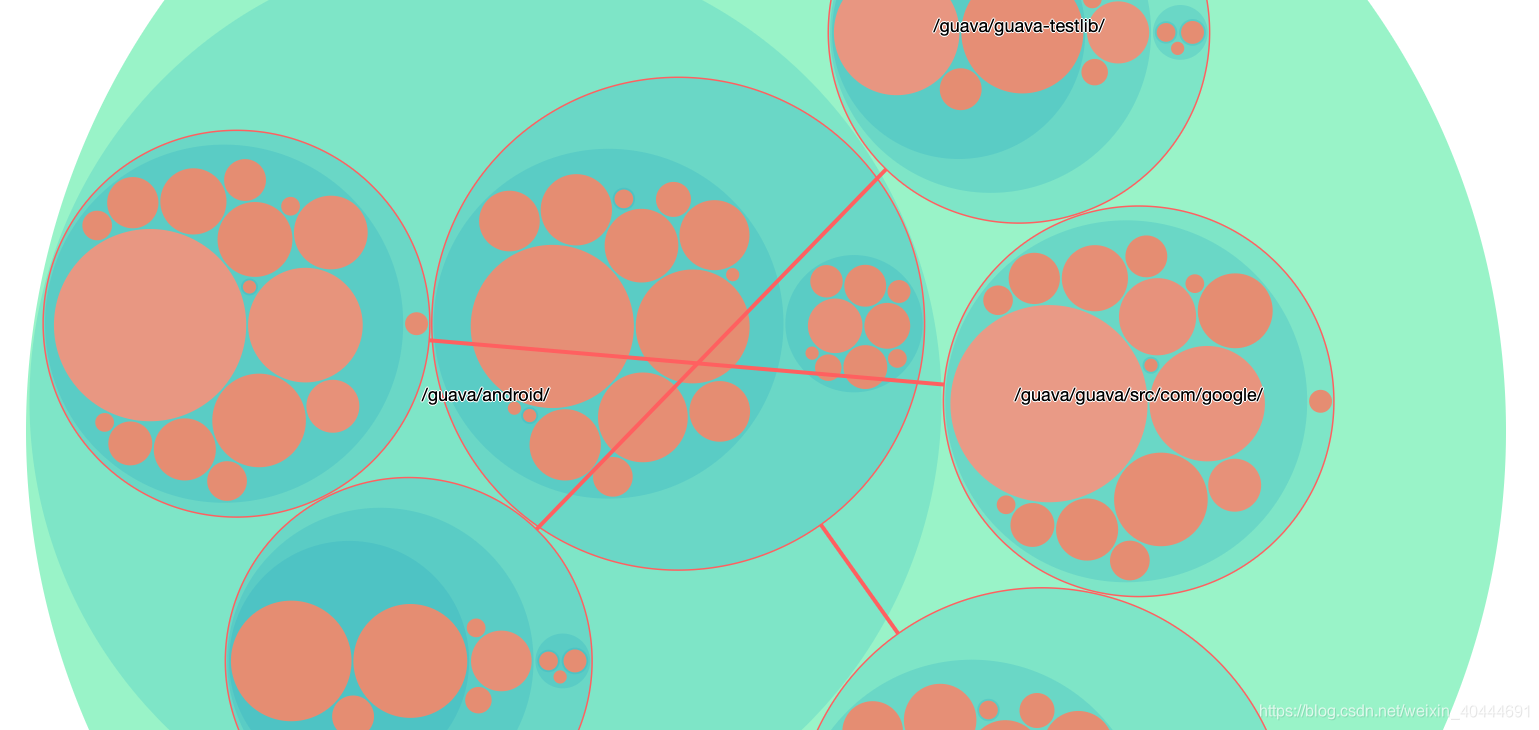

这是本人项目中改进前后的效果：

虽然没太大的意义，但是也算是一次学习的机会吧！

二.实现

d3的图都是在一个svg上画出来的，每个气泡都有自己的坐标，所以这个问题的本质其实就是直角坐标中的解方程问题。

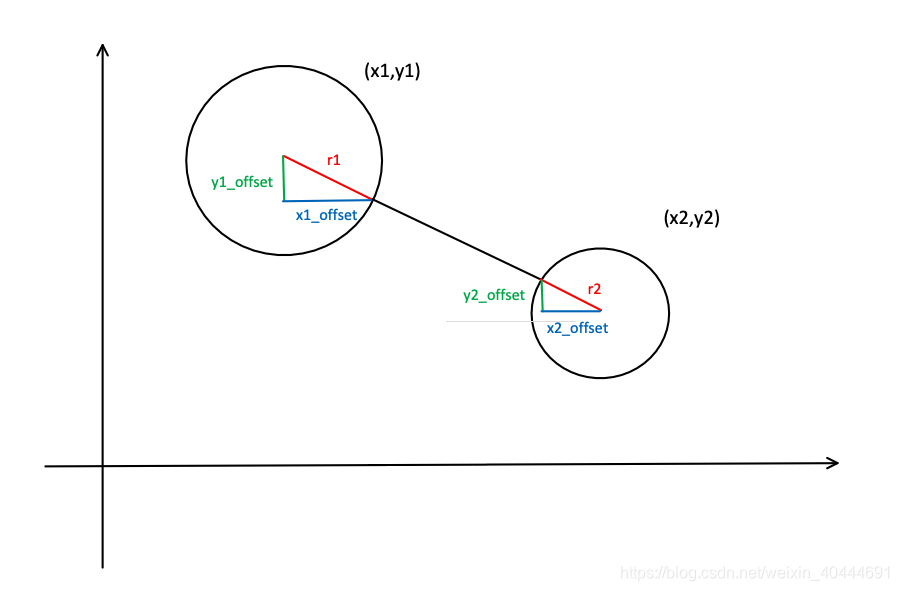

原理如下：

只需要求出x_offset和y_offset即可。

思路是通过两个气泡的坐标求出斜率，然后结合两个气泡的半径，通过勾股定理求出。

公示如下：

解得：

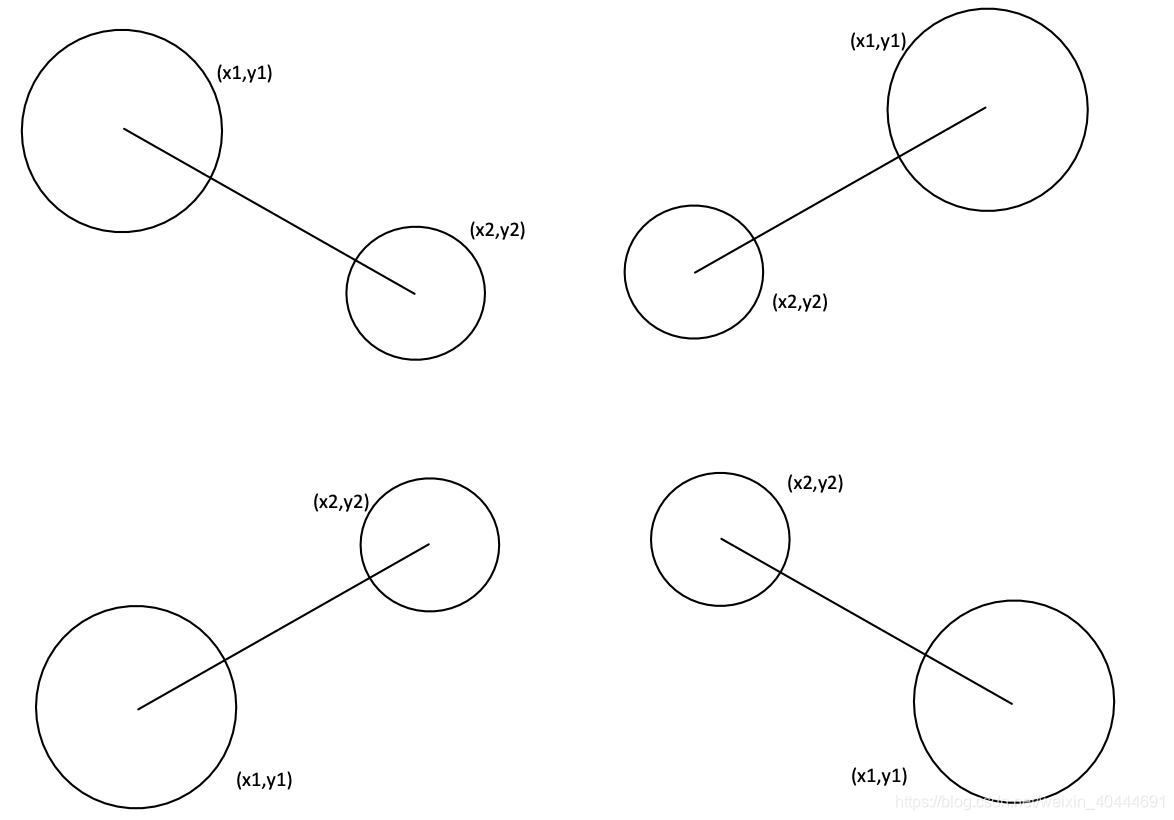

接下来就可以分为以下四种情况：

但是由于k是有正负之分的（y_offset也是），所以归根结底只有两种情况，即(x1, y1)和(x2, y2)的左右问题。

伪代码如下：

if(x1 < x2){
	x1 += x1_offset;
	y1 += y1_offset;
	x2 -= x2_offset;
	y2 -= y2_offset;
}else{
	x1 -= x1_offset;
	y1 -= y1_offset;
	x2 += x2_offset;
	y2 += y2_offset;
}

然后对k = 0和k不存在这样的情况做一下讨论就可以了，这样处理完就可以实现文章开头提到的效果啦！

三.源码

由于项目特殊，有些代码是特殊需要，我在这里把核心的代码贴出来吧，本人初学js，代码有些笨重，又需要改进的地方还望指正！

//存放连线数据中所有处理好后的坐标信息
var circleCoordinate = [];
var links = svg_global.append('g')
    .style('stroke', '#aaa')
    .attr("class", "packageLink")
    .selectAll('line')
    .data(jsonLinks)          //连线数据
    .enter().append('line');


//对连线数据中的每个坐标进行处理
jsonLinks.forEach(function (d){
        //获取两个圆（source和target）的transform属性（包含坐标信息）和半径
        var source_transform = d3.select("#" + d.source_id).attr("transform");
        var target_transform = d3.select("#" + d.target_id).attr("transform");
        var r1 = d3.select("#" + d.source_id).attr("r");
        var r2 = d3.select("#" + d.target_id).attr("r");

        //求初始情况下的两个圆心坐标
        var x1 = parseFloat(source_transform.slice(source_transform.indexOf("(") + 1, source_transform.indexOf(",")));
        var y1 = parseFloat(source_transform.slice(source_transform.indexOf(",") + 1, source_transform.indexOf(")")));
        var x2 = parseFloat(target_transform.slice(target_transform.indexOf("(") + 1, target_transform.indexOf(",")));
        var y2 = parseFloat(target_transform.slice(target_transform.indexOf(",") + 1, target_transform.indexOf(")")));

        //求斜率(考虑斜率正无穷问题)
        if(x1 !== x2){
            var k = (y2 - y1) / (x2 - x1);
        }else{
            var k;
        }

        if(typeof(k) !== "undefined"){
            //求偏移量
            var x1_offset = Math.sqrt((r1 * r1) / (k * k + 1));
            var y1_offset = Math.sqrt((r1 * r1) / (k * k + 1)) * k;
            var x2_offset = Math.sqrt((r2 * r2) / (k * k + 1));
            var y2_offset = Math.sqrt((r2 * r2) / (k * k + 1)) * k;
            if(x1 > x2){
                x1 -= x1_offset;
                y1 -= y1_offset;
                x2 += x2_offset;
                y2 += y2_offset;
            }else{
                x1 += x1_offset;
                y1 += y1_offset;
                x2 -= x2_offset;
                y2 -= y2_offset;
            }
        }else{
            if(y1 > y2){
                y1 -= r1;
                y2 += r2;
            }else if(y1 < y2){
                y1 += r1;
                y2 -= r2;
            }
        }

        //存放每个坐标信息
        var temp_coordinate = {};
        temp_coordinate["id"] = d.source_id + "_" + d.target_id;
        temp_coordinate["x1"] = x1;
        temp_coordinate["y1"] = y1;
        temp_coordinate["x2"] = x2;
        temp_coordinate["y2"] = y2;

        //添加到数组
        circleCoordinate.push(temp_coordinate);
    })

    //下面四个方法分别取每个连线的x1,y1,x2,y2
    function getTranslateX1(source_id, target_id){
        var link_id = source_id + "_" + target_id;
        return circleCoordinate.find((n) => n.id === link_id).x1;
    }

    function getTranslateY1(source_id, target_id){
        var link_id = source_id + "_" + target_id;
        return circleCoordinate.find((n) => n.id === link_id).y1;
    }

    function getTranslateX2(source_id, target_id){
        var link_id = source_id + "_" + target_id;
        return circleCoordinate.find((n) => n.id === link_id).x2;
    }

    function getTranslateY2(source_id, target_id){
        var link_id = source_id + "_" + target_id;
        return circleCoordinate.find((n) => n.id === link_id).y2;
    }


    //对连线添加坐标信息，每添加时调用上方的四个方法，向数组中查询这个连线处理后的坐标信息
    links.attr("x1", function (d) {
        return getTranslateX1(d.source_id, d.target_id) + diameter_global / 2;
        })
        .attr("y1", function (d) {
            return getTranslateY1(d.source_id, d.target_id) + diameter_global / 2;
        })
        .attr("x2", function (d) {
            return getTranslateX2(d.source_id, d.target_id) + diameter_global / 2;
        })
        .attr("y2", function (d) {
            return getTranslateY2(d.source_id, d.target_id) + diameter_global / 2;
        });
