IDEA使用activiti bpmn流程设计器camunda-modeler

一、引言

        使用idea开发相关activiti的都知道actiBPM插件,一款2014年后就停止更新的插件,有乱码等各种问题需要解决,在现在新版idea中更是出现报错无法使用的BUG.

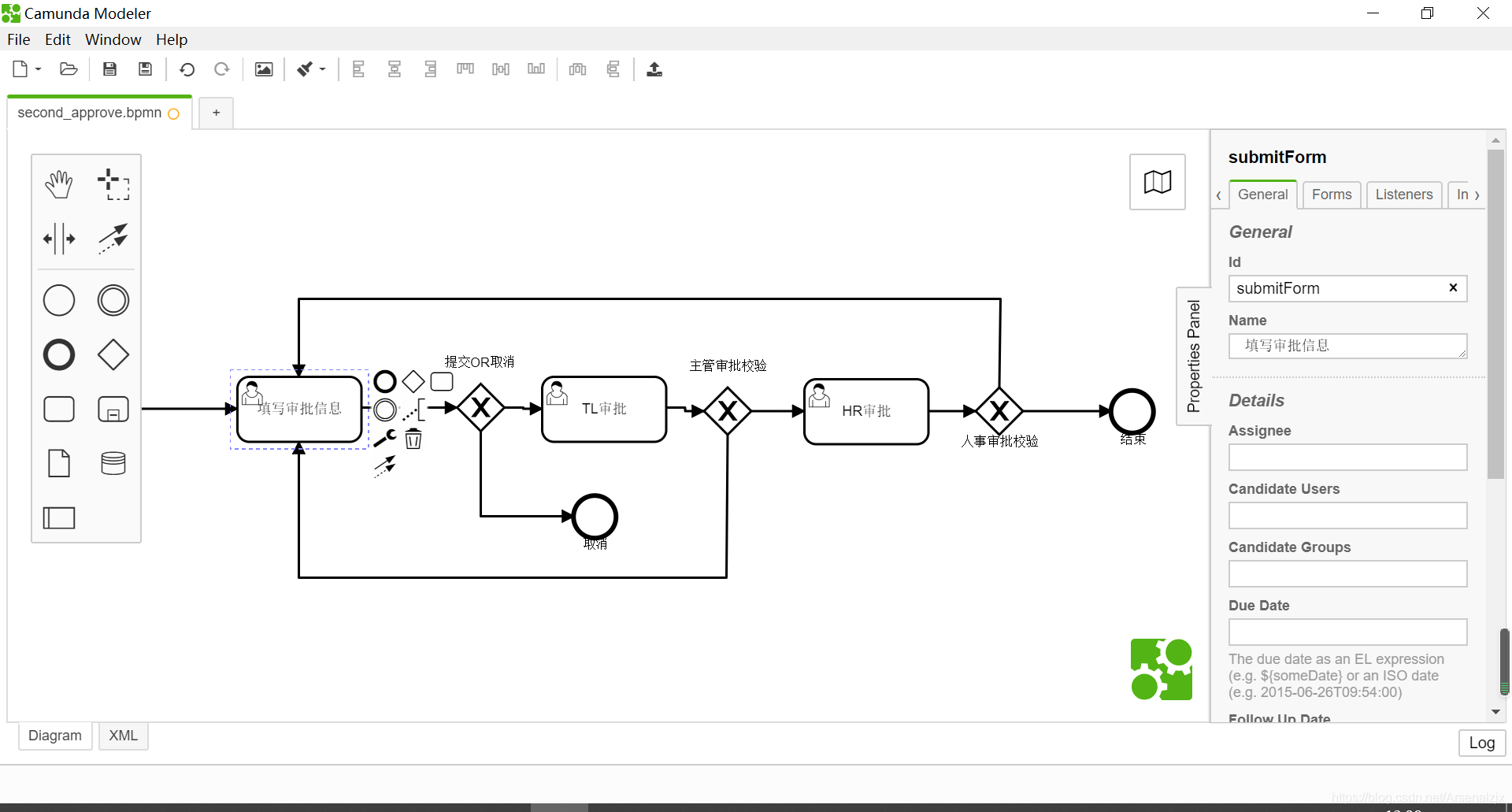

        于是各种组合方式也就产生了,现在比较流行的是部署流程引擎相应的war包,通过rest api开发,这种场景下就可以使用自带的在线设计器,这是一种不错的选择,但对于整合activiti的小伙伴们来说就不友好了,于是就有人接受了无奈的现实,idea开发,需要设计图的时候打开eclipse,使用eclipse的插件进行设计,或者本地开个tomcat只为设计去起流程引擎项目,设计好后再复制到idea中,这种方法也没什么毛病,但是用了idea又去开eclipse,或者为了一个流程设计去起流程引擎及tomcat,什么鬼?于是在不断的寻找下,我们找到了今天的主角camunda-modeler,通过idea集成外部工具的方式进行流程设计.

二、资源下载渠道

• 官网

https://camunda.com

• github托管地址

https://github.com/camunda/camunda-modeler

• CB多的大佬可以扶贫一下

https://download.youkuaiyun.com/download/arsenalzjx/11375225

• 免CB爽歪歪下载

链接：https://pan.baidu.com/s/1SeIijTUwmUOboXSchTTY1A 提取码：xtwl

三、集成方法

1. 下载对应的软件,这里是在win10系统下,以camunda-modeler-3.0.0-win-x64.zip为例
2. 将下载后的压缩包解压

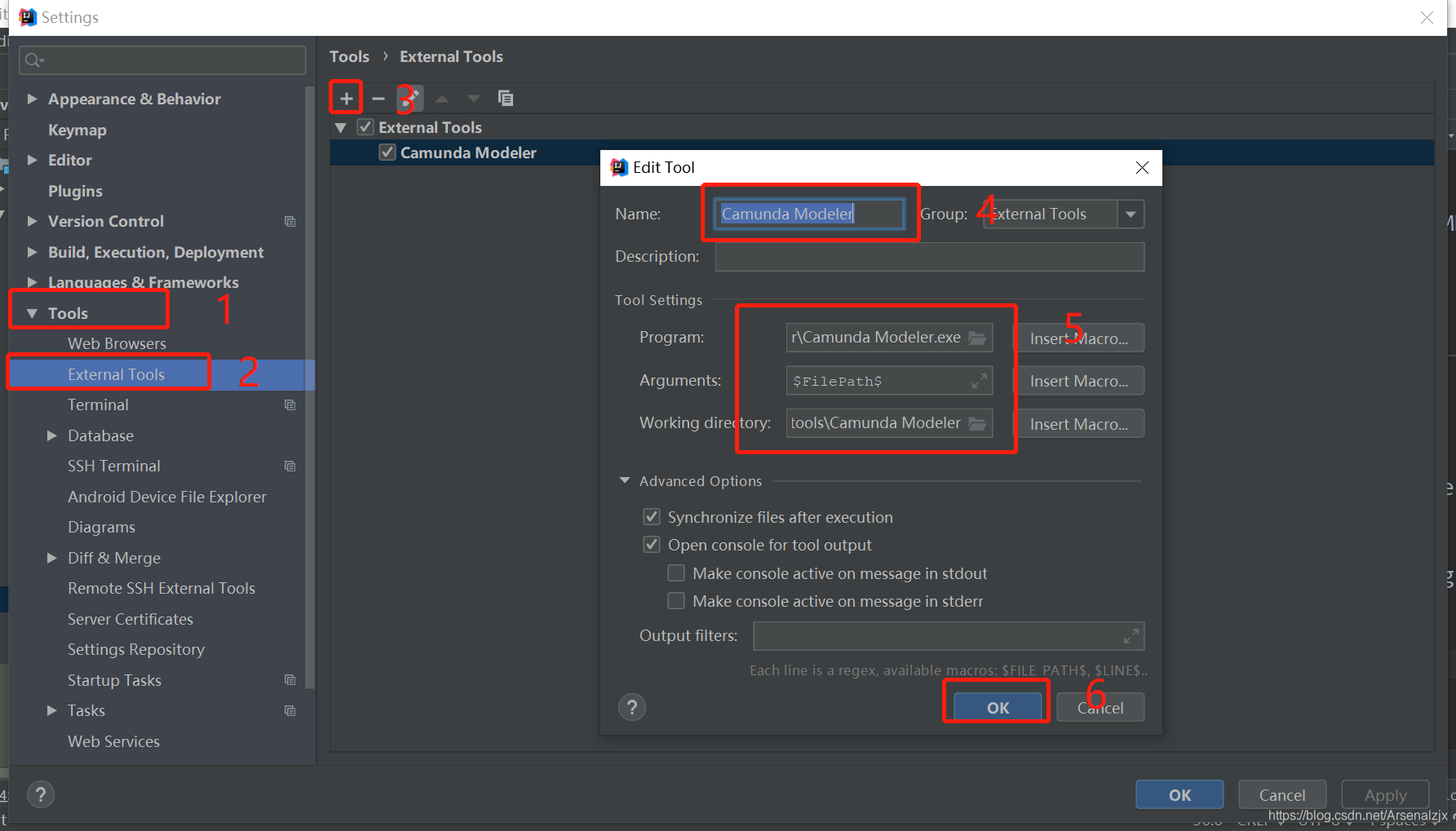

3. 在idea中File -> Settings -> Tools -> External Tools里添加外部工具

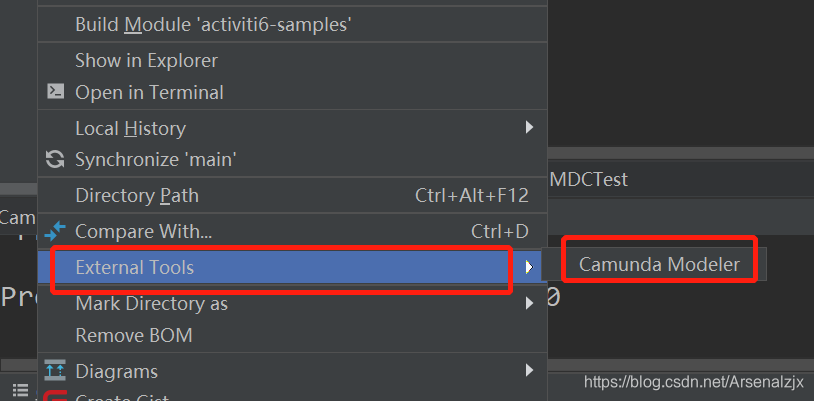

4. 通过在项目中右键找到External Tools -> camunda-modeler开始流程设计

5. 在已有的bpmn文件上点右键使用外部扩展工具可以快速打开进行编辑或者查看
