用软件分层思想编写ESP8266的驱动

本文介绍了如何在ESP8266和STM32开发中运用软件分层技术,将程序分为硬件层、协议层和应用层,以提高代码组织和可维护性。详细讲解了各层的功能和实现示例,如初始化硬件、数据帧结构、串口处理和网络操作等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

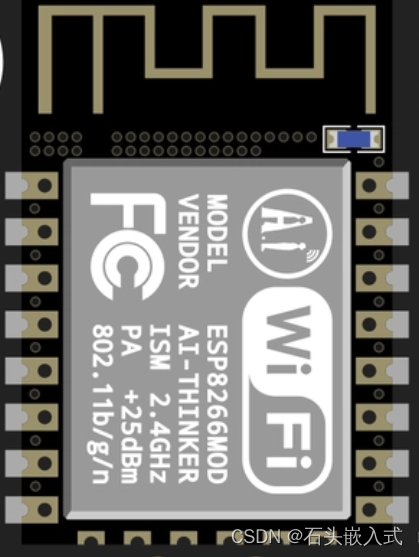

编写ESP8266和STM32的AT指令通信代码是一项复杂的任务,但是通过使用软件分层技术,我们可以更好地管理这个过程并提高代码质量。软件分层技术是一种编程方法,它将软件系统分解为多个独立的层,每个层都有特定的职责。这种结构可以帮助我们更好地组织代码,使其更易于理解和维护。下面我们详细讨论如何在编写ESP8266和STM32的AT指令通信代码时应用这种方法。

首先,我们需要将程序分为三个主要层次:硬件层,协议层和应用层。

硬件层

硬件层是最基础的一层,它负责与硬件直接交互。在ESP8266和STM32的AT指令通信代码中,硬件层的职责包括初始化USART,发送和接收数据等。这一层的代码通常是硬件相关的,因此在不同的硬件平台上可能需要进行修改。尽管硬件层的代码可能不具备良好的可移植性,但是通过将这部分代码单独放在一层,我们可以更容易地管理和修改它。

数据结构





#define RX_BUF_MAX_LEN 1024  //最大接受字节数

struct STRUCT_USART_DATA   //数据帧结构体
{
    char Data_RX_BUF[RX_BUF_MAX_LEN];  //usart的缓存
    union
    {
        __IO u16 DataAll;						//所有信息,用于清除所有信息
        struct
        {
            __IO u16 DataLength       :15;     	// 接收字节长度  14:0
            __IO u16 DataFinishFlag   :1;      	// 接收完成标志  15
        }DataBit;								//按位信息
    };

};
串口处理函数
void ESP8266_USART_Init()
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE); //串口时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = G
