问题描述

微软的NLB(网络负载均衡)服务做两台Exchange CAS(Client Access Server)的集群，配置完NLB后发现同网段访问正常，跨网段都无法访问，甚至在NLB网段的网关上都无法访问。

拓扑如下：

故障截图：



处理过程

1. 首先尝试从网关S7700上ping NLB虚地址10.16.68.254，发现不通。同网段都不通，最常见的原因就是没有对应的ARP记录。

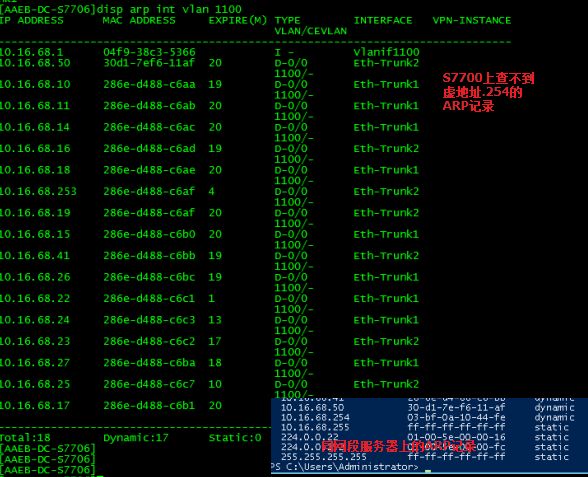

2. 然后在网关上查看10.16.68.254的ARP记录，发现果然没有学习到。

3.在同网段某台服务器上通过arp –a查看10.16.68.254的ARP记录，发现是组播MAC 03bf-xxxx-xxxx。一般在设备没有启用组播服务或者IGMP监听的情况下，网关设备是不处理组播ARP对应的报文的。

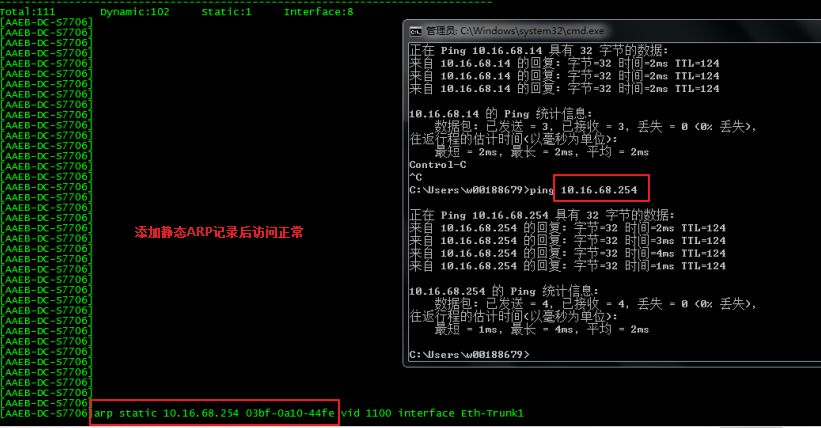

4.由于S7700无法动态学习到，只能在网关上做静态ARP绑定，再次测试跨网段访问正常。



根因

根据MAC地址的规范，最高位是1时代表组播地址，0是为单播地址。所以0x03开头的地址为组播地址，网络设备在没有启用组播和IGMP侦听的情况下，网关设备不处理组播ARP对应的报文的。由于缺少二层ARP解析，造成三层无法ping通。

解决方案

通过在网关上手工静态绑定ARP记录。

建议与总结

根据MAC地址的规范，0x01,03,05,07开头的都是组播MAC地址，而我们最熟悉的组播MAC地址为01-00-5e开头，由此可能会造成思维定式，认为只有01-00-5e开头才是组播MAC。
