科研必备之

Origin

绘制箱线图

    大家可能平时用R比较少，大多用Origin，其实Origin也可以绘出很多效果不错的图。

    我们可以试一下。

    如果你的界面是英文版的可以对应找位置，也可以更换语言，具体操作如下

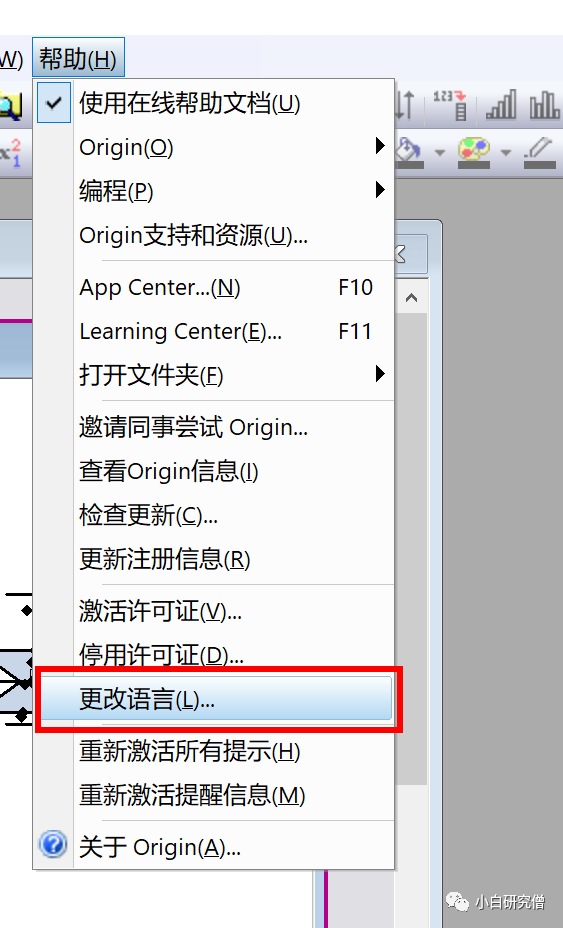

帮助- -更换语言，然后重新打开下软件就好了。

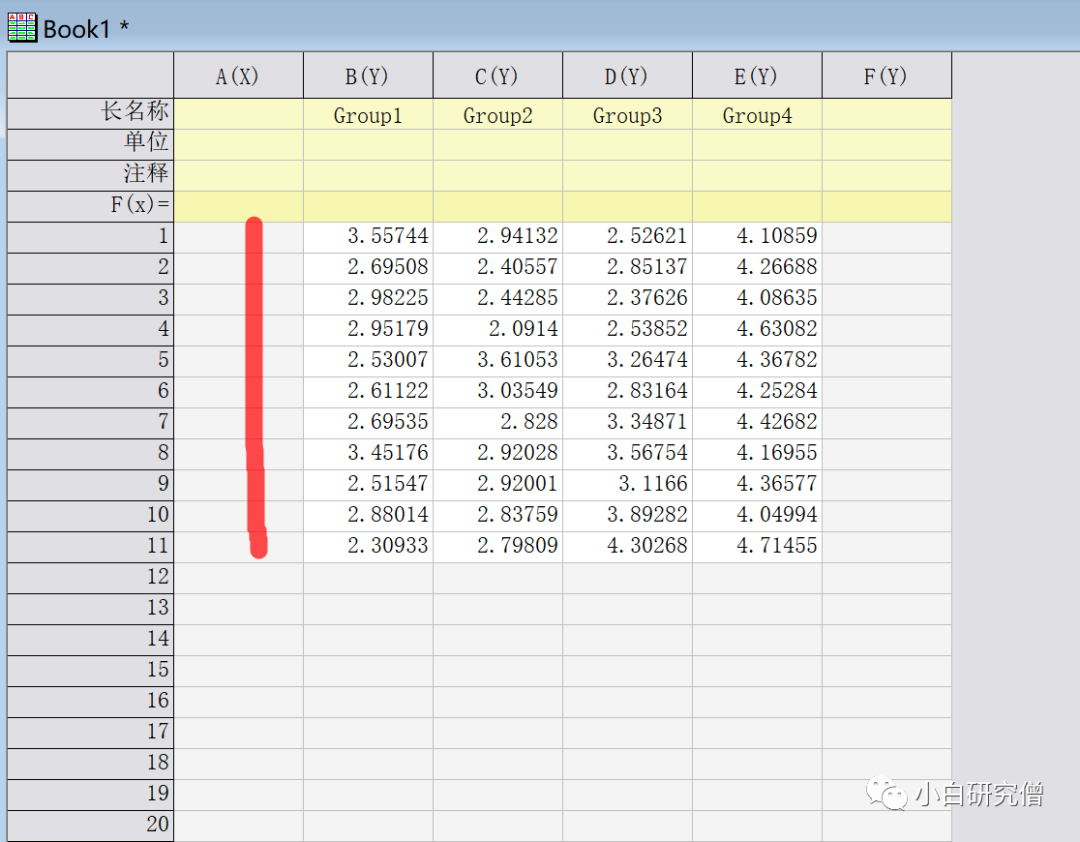

    首先，新建一个工作表，导入或粘贴进数据。(注意，x列可以删除或跳过)

    在长名称一行输入对应分组的名称。

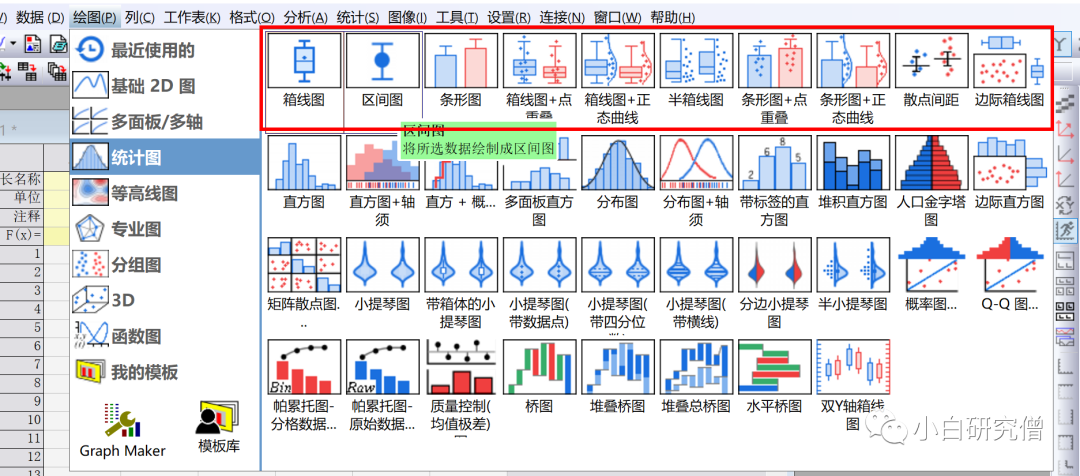

    选择绘图-- 统计- -箱线图，选择自己需要的类型。

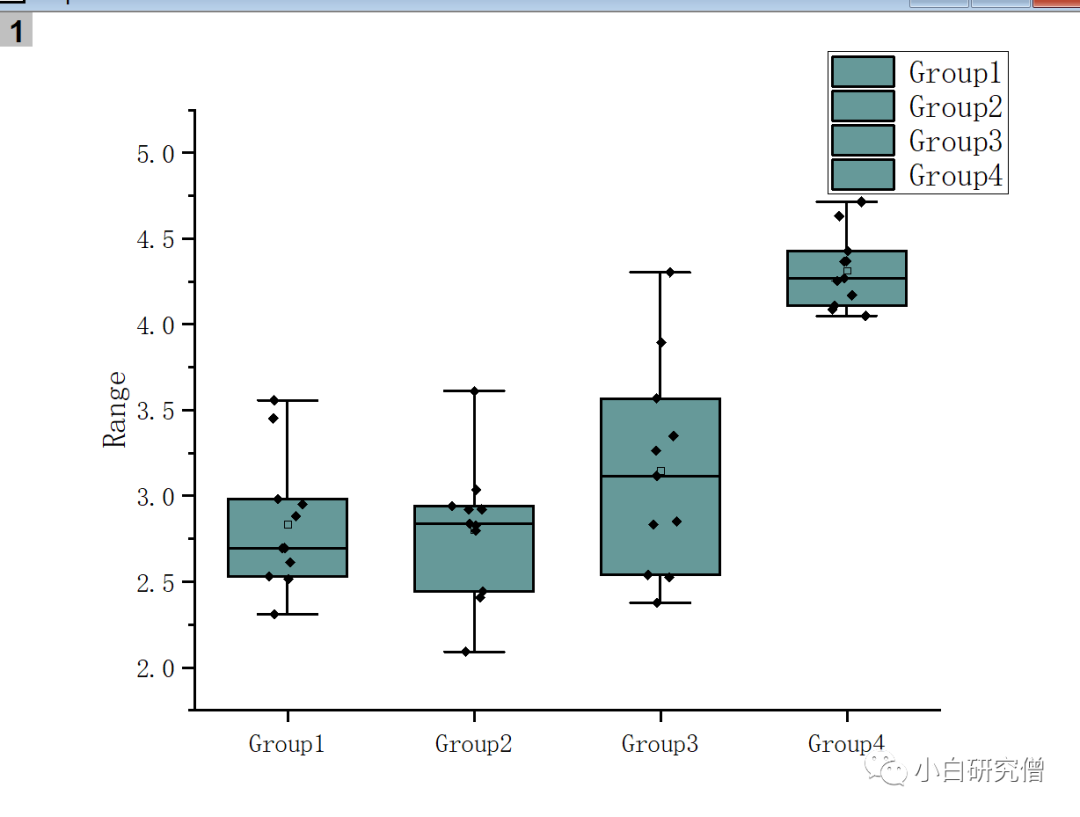

    出图如下

    其中，仔细观察可以发现，每个箱图中间有个空白方心，这个指的是每一组的均值，中间的黑线是中位数，箱子的盖和底是25%和75%分位数，最上边的须线和最下边的须线分别是最大值和最小值。如果有超出的点为异常值。

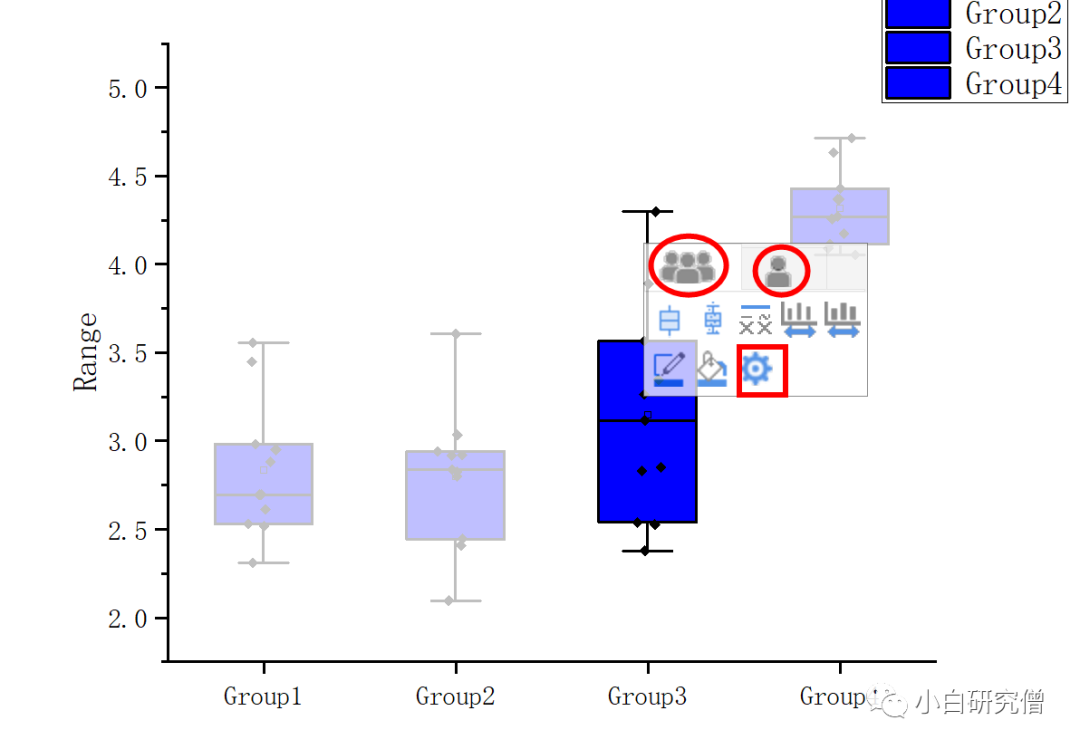

     这个图还是有些简陋，可以简单美化一下，将鼠标放置在某一个箱子上，会显示出快捷工具选项

    其中三个小人表示群组编辑，一个小人表示单独编辑，下边是一些常用设置。点击下边齿轮可以进行更多设置。

    当然也可以右键单击选择绘图细节进行此操作。

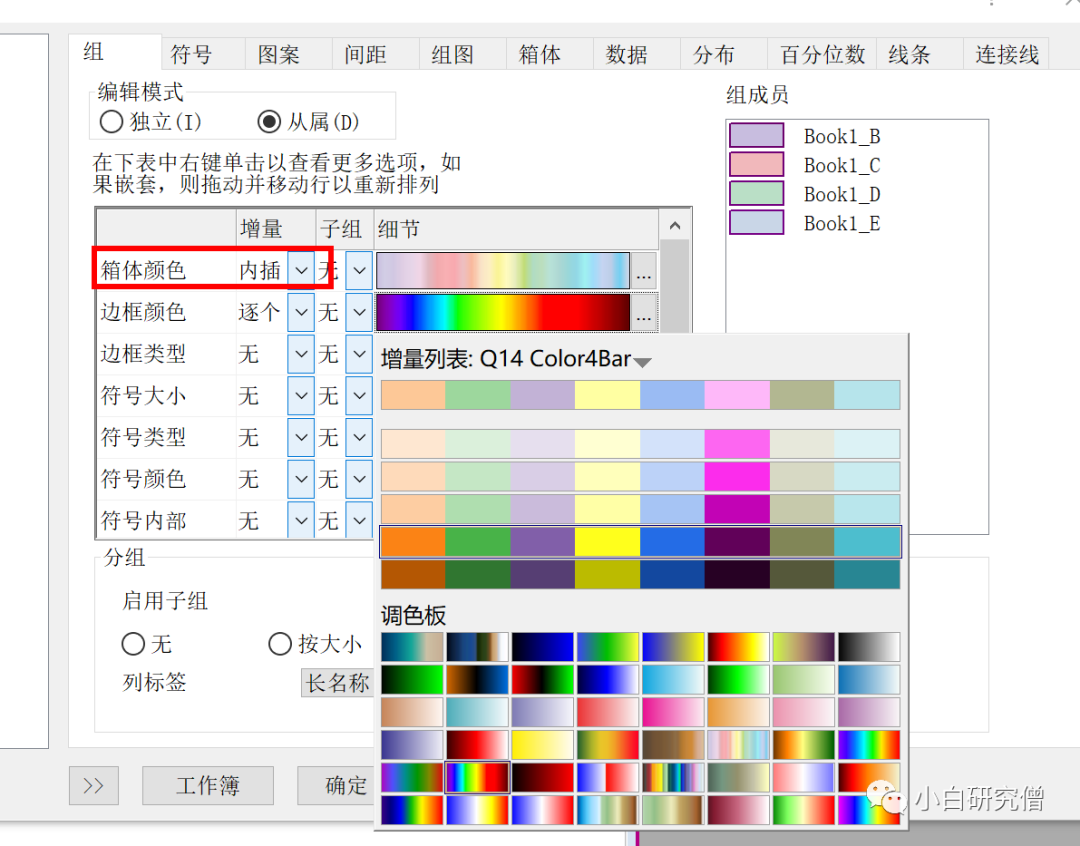

    假如对箱体设置不同颜色，则可以在对应区域选择内插或分格，然后选择色彩搭配或顺序，如下图

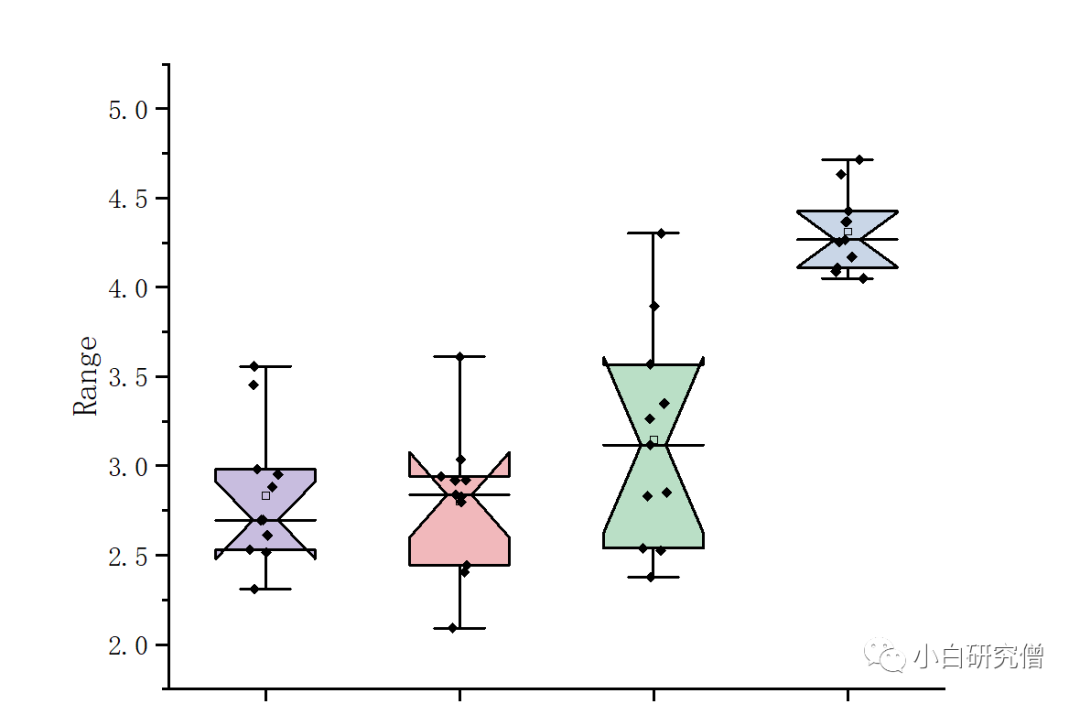

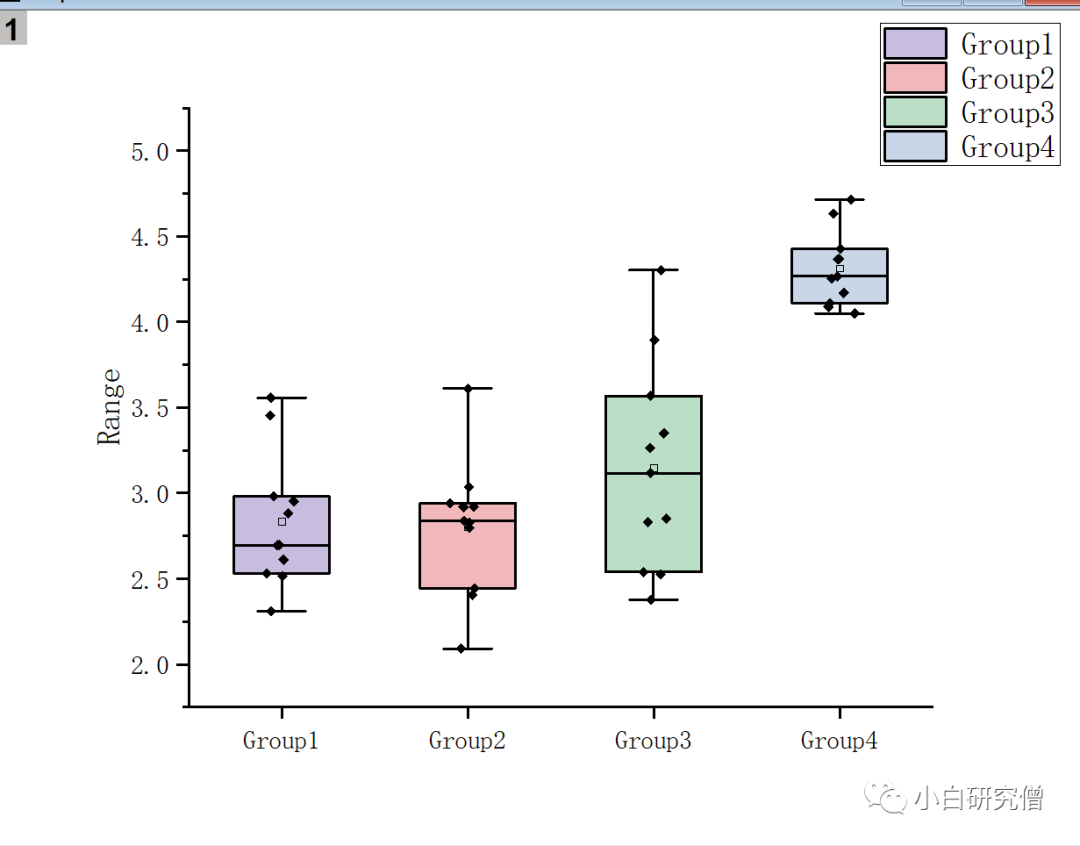

调整好后

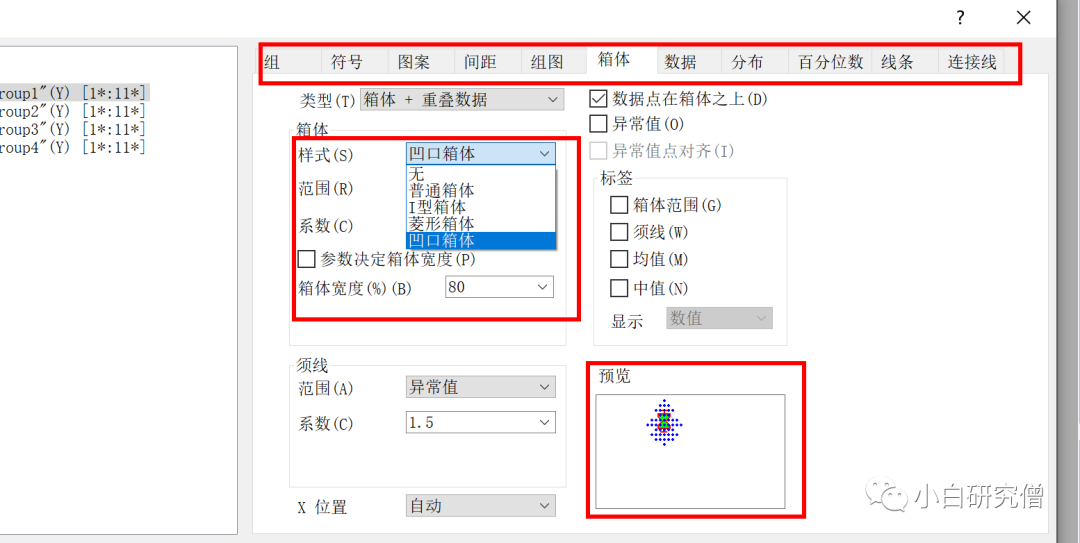

同样在设置中可以调节线条、填充类型、箱型、等，可以预览效果的

由于颜色分明，横坐标也显示了分组，因此可以将图例直接删除(选中，delete)

同样，可以对字体进行设置(鼠标放在字体上单击一下就可以出现了，滚动鼠标滑轮可以快速调节字体和大小)

其他很多功能自己玩耍。

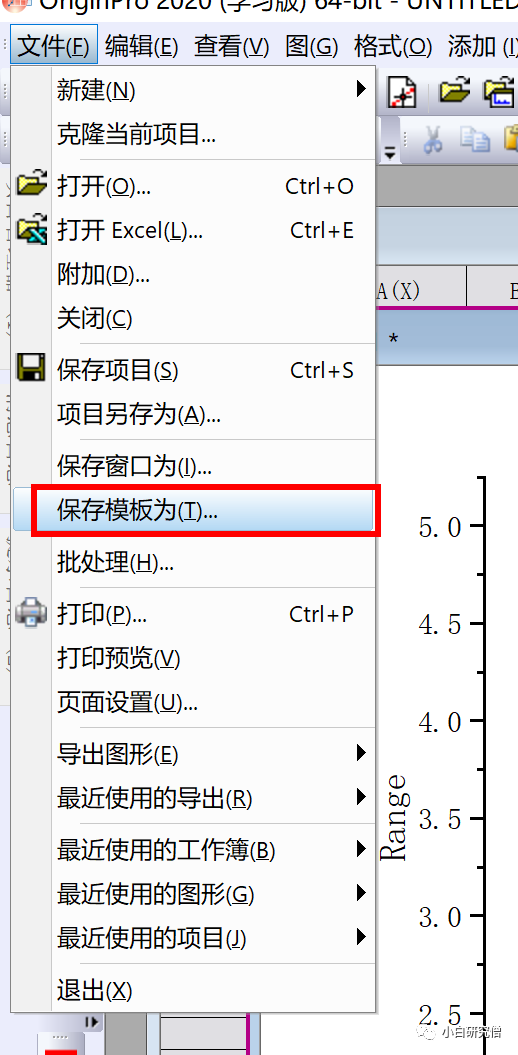

如果全都调好了，可以设置为模板，下次会自动绘制成这样的效果。

(文件- - 保存为模板)

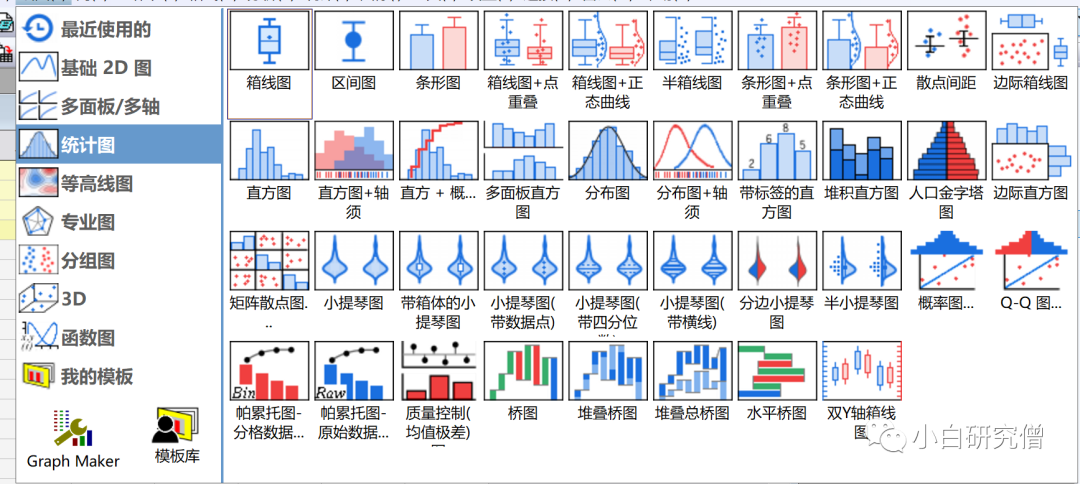

其实小伙伴们应该可以注意到，除了箱线图还可以绘制小提琴图，直方图或混合图等等，2D和3D也可以自由选择。

最后，如果大家没有Origin，点击下面的网址，按步骤安装官方正版，后面可以安装其他小插件，绘制更漂亮的图。
