树莓派摄像头_把树莓派装进Apple iSight，图像质量堪比MacBook内置摄像头

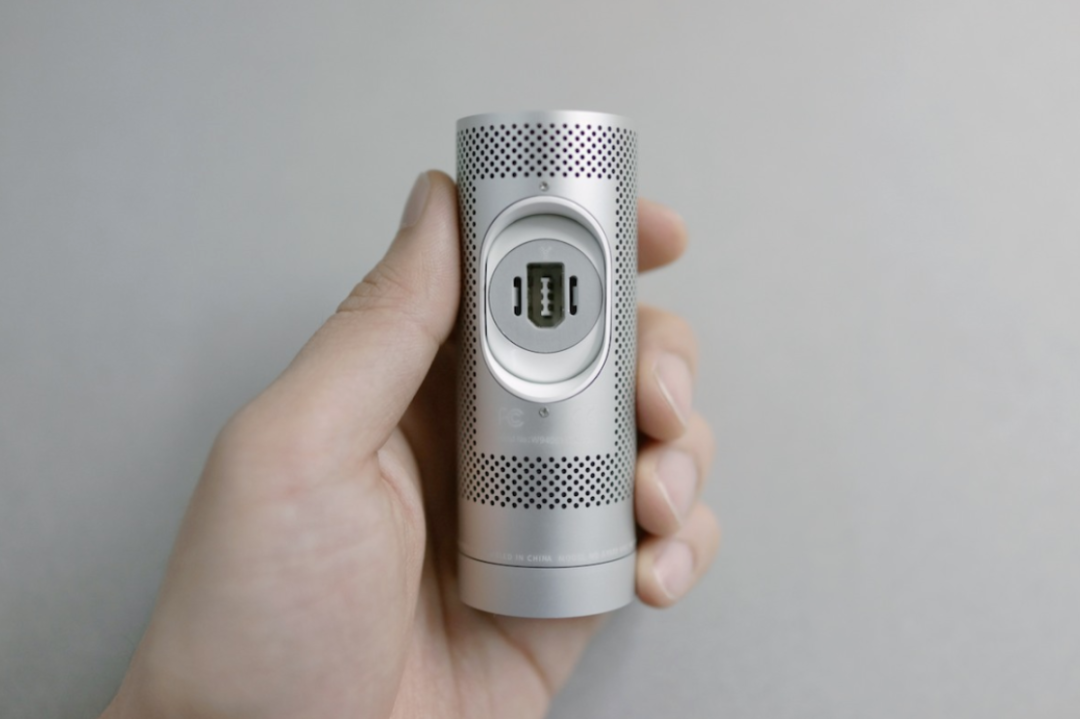

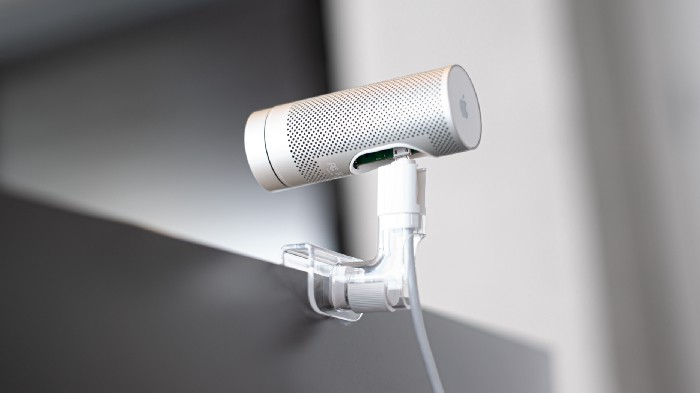

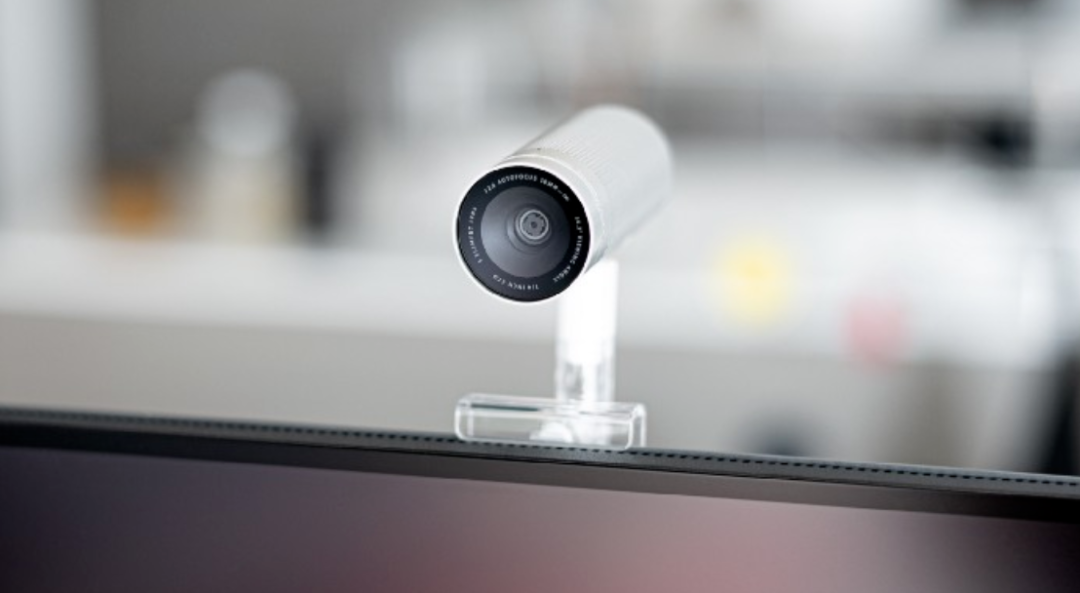

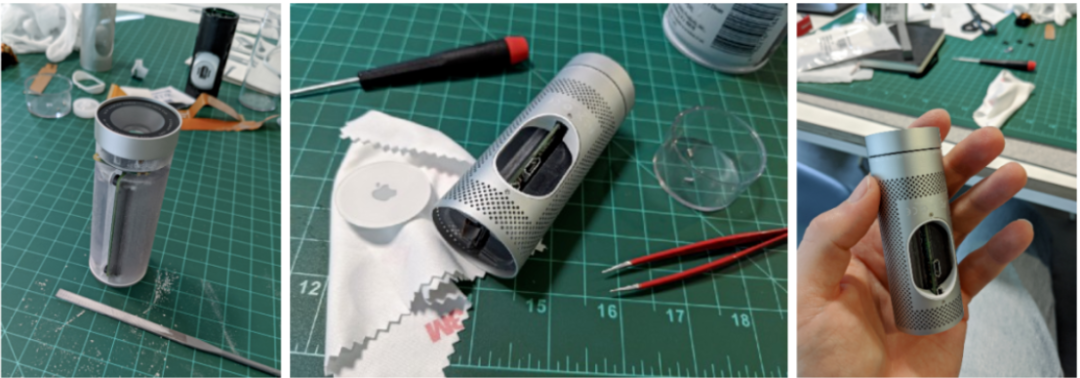

大数据文摘出品 来源：medium 编译：张秋玥、coolboy   疫情期间大家纷纷开始在家办公，不得不买个摄像头在家用。本文作者也买了一个， 这也是他进入21世纪以来买的第一个摄像头。   现在，市面上能买到的摄像头只需要插上电就可以开始做高清直播了。但是这些摄像头也变得越来越无聊，让他有点怀念一些经典款摄像头。 于是，他就自己动手，把树莓派装进了Apple iSght， 做了一个 增强版本的摄像头 ，成像质量竟然比MacBook内置的还要好？？ 到底怎么回事，和文摘菌一起来看看。   让我们从2003年说起。那个时候，iPod还挺流行，大家都在听OutKast的Hey Ya，还有那种白色塑料壳电纸书也很常见。同时，苹果也在卖一款名叫iSight的摄像头。这款产品外观很不错，还附赠旅行收纳袋以及不同大小的支架。   这里你可以找到产品图： http://www.minimallyminimal.com/blog/apple-isight   从2006年开始苹果就再也没有卖过iSight了。17年前的东西了，如今没有哪款相机还在用640x480分辨率——这年头连手机app图标都有这么大。你还记得Firewire火线接口吗？反正我是不记得了。   拍摄这张照片使用了三个菊花链式连接起来的适配器。   在2020年，视频都有4K了(或至少是高清)。而且我都不知道谁家还不在用USB。iSight的工业设计确实很漂亮，但它的内部元件都是十几年前的东西。我得想办法弥补一下这一点。   首先，我在eBay上买了个未打开的古早iSight摄像机。外包装是个正立方体。把摄像机拆开很简单，你可以跟着这个视频一起做：

https://www.youtube.com/watch?v=8l0kpQ_2rj4

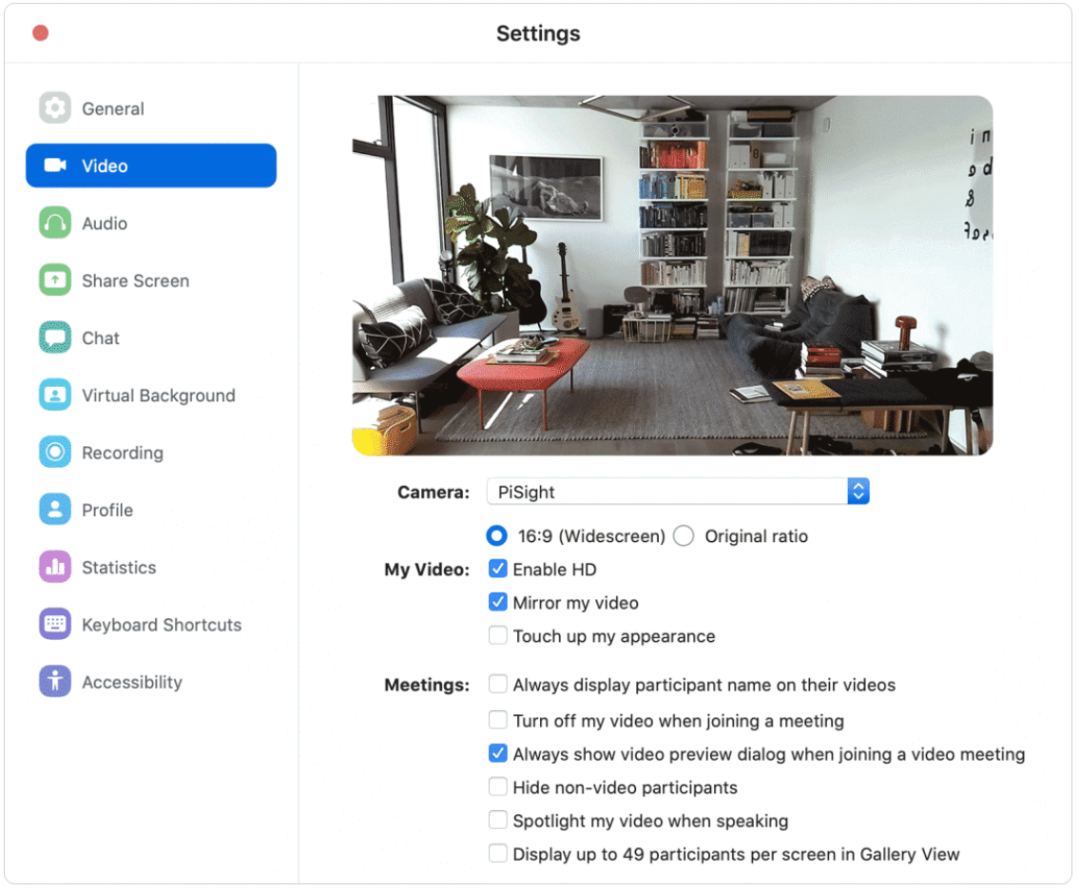

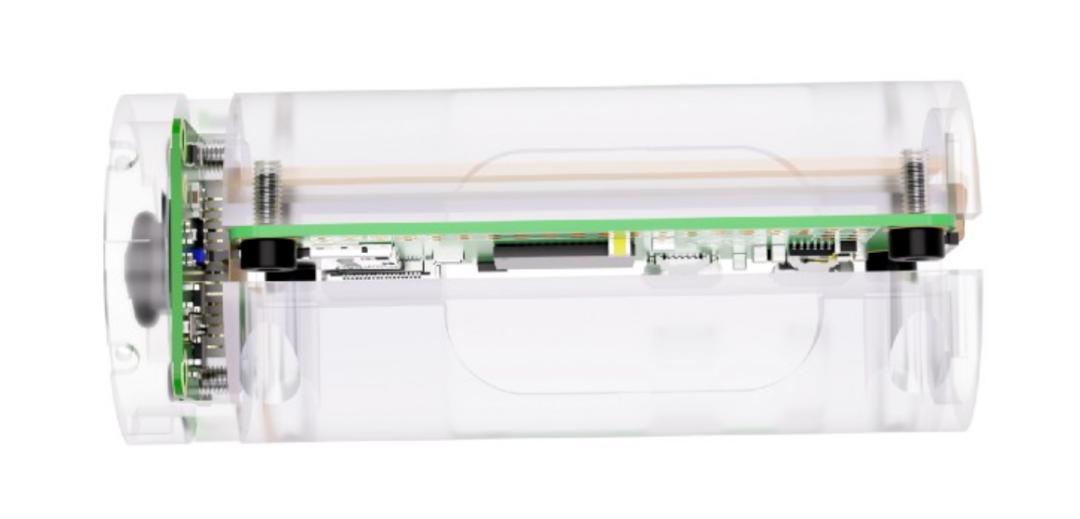

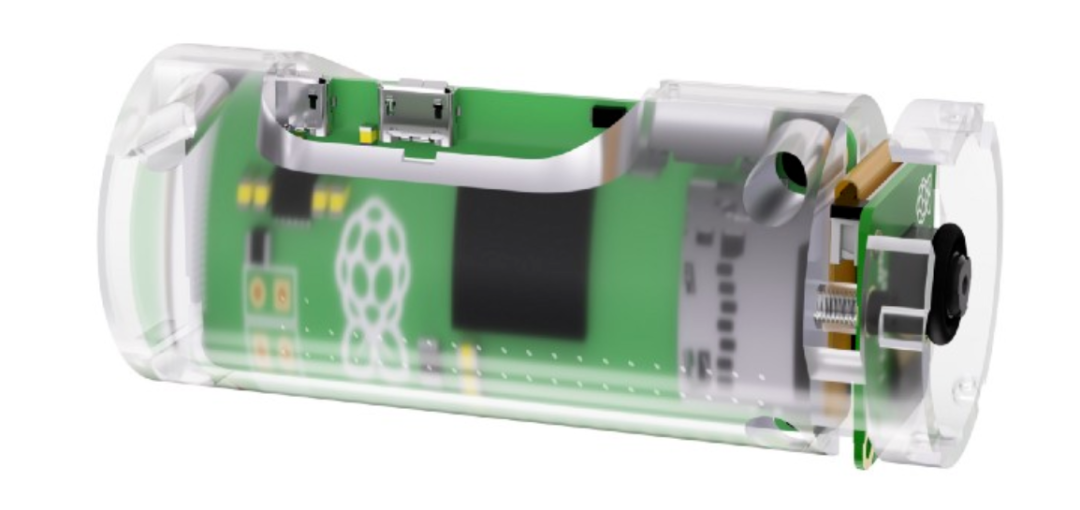

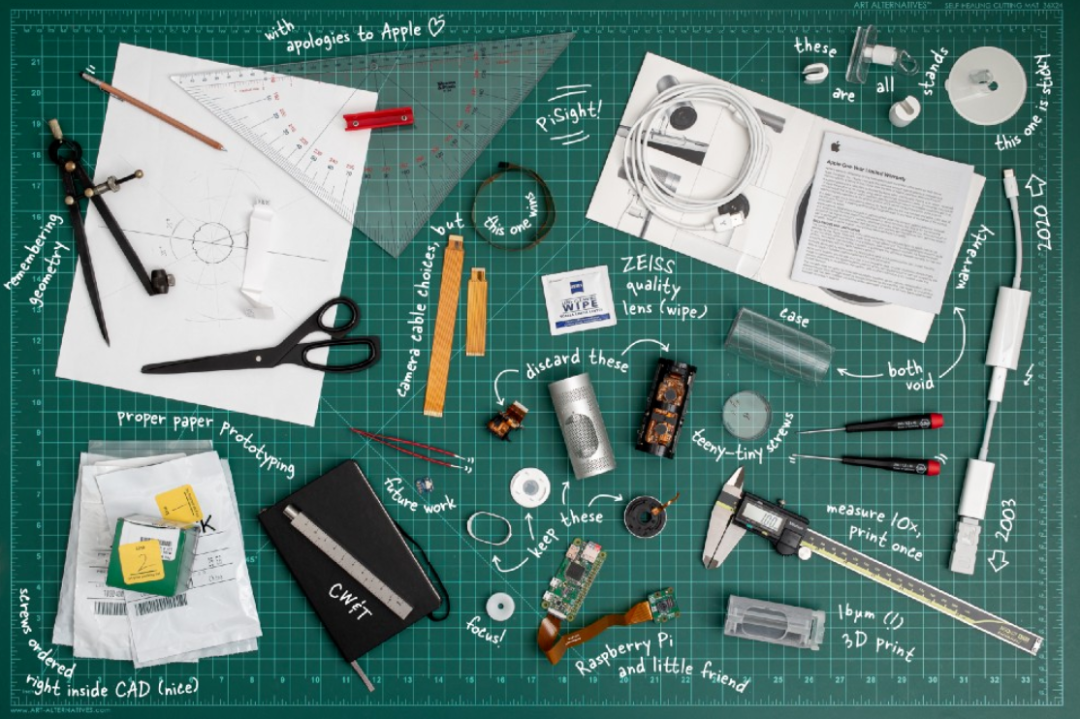

  为啥不在里面直接放个跑Linux的计算机呢?   去掉里面原有的元件之后我就开始考虑应该塞点什么进去了。我试了好几个新型摄像头的内胆但没有一个大小合适。不过我在想，为啥不直接放个Linux系统进去呢？Raspberry Pi Zero跟iSight的尺寸几乎完美吻合，而且它只要5刀就能买到。      Raspberry Pi最近发布了High Quality Camera，我真的很想在iSight里用它，但是对于iSight而言它实在太大了。   因此，我改用了又小又便宜的旧版Camera Module V2。只需要不到30美元，我仍然可以拍到每秒30帧的1080p视频。它只是没有HQ摄像机那样更强的景深和更大的镜头。   我决定只保留iSight原始组件的外部可见部分：带孔的铝管、镜头盖以及背面和底部的塑料插件。我扔掉了摄像头模块、所有其他电子设备以及将所有东西固定在一起的框架。把东西丢掉之前我精确测量了所有配件的尺寸和位置，这样之后我就可以在自己的框架内。      为了创建框架的3D模型，我打开了3D设计工具Fusion 360，导入了Raspberry Pi和摄像机的模型，并在它们周围雕刻了一个iSight尺寸的管、所有必要的螺纹和凹槽。完成后，我把成稿发去进行3D打印，并订购了一些螺钉和电缆这些小零件。      成品的精度达到了16µm，这对于细小螺纹等细节来说简直不能太完美(不过你想降低一下精度省点钱)。再说一次，细节很重要，即使对于看不见的东西也很重要。   现在，剩下的工作就是把Raspberry Pi假扮成为网络摄像头了。幸运的是这并不难。成为USB网络摄像头实质上意味着实施UVC标准并重定向摄像头的视频源。   David Hunt的这篇文章很清楚地解释了如何做到这一点： http://www.davidhunt.ie/raspberry-pi-zero-with-pi-camera-as-usb-webcam/   然后就大功告成啦——把Raspberry Pi塞进一个老旧的Apple iSight里让其重获新生！我决定要给它起名为PiSight。   PiSight就跟其他摄像头一样，只需插入USB电缆，设备就会显示在视频会议app里。图像质量相当好，可能比新款MacBook的内置摄像头都好。   如果你已经坚持看到这里没有觉得我是吃饱了撑的，还真的考虑自己也动手做一个PiSight——放心，本文所有内容都已经开源了。   在这个GitHub Repo上有零件列表、购买途径、3D打印的框架模型，以及源代码： https://github.com/maxbbraun/pisight   我这次算是个实验所以不得不花更多钱选了些好一些的材料。      我有不少改进的好主意还没有在这个PiSight版本中实现，估计未来某一天我要做个升级版本哦。   我还是很想把Rasberry Pi HQ摄像机塞进去——大概会需要自己装一个电路板。我还想把相机变得跟原始产品外观一模一样，不过自己设计一个有我个人风格的外观也不错啊。 iSight还有个像是鸢尾花一般的设计：你可以旋转镜头把它打开，然后设备会自动打开iChat程序(这个app也是停止服务了)。我保留了相关的传感器，准备回头想想怎么把它进一步改装一下。   相关报道：

https://onezero.medium.com/todays-webcams-are-boring-so-i-brought-back-a-classic-291cc7c94c76
