之前我们发过一篇文章，用它画CAD施工图再也不加班了！（需要看的点它），插件功能看起来6的飞起，那么到底如何绘制施工图呢？小编在这里以一个简单的施工图为例，带大家快速掌握利用源泉设计绘制施工图。
教程共分8步。
第1步：轴线的绘制
第2步：墙体的绘制
第3步：开门洞与门的绘制
第4步：窗户的绘制
第5步：家具布置
第6步：文字与引线标注
第7步：标注
第8图：套图框与打印

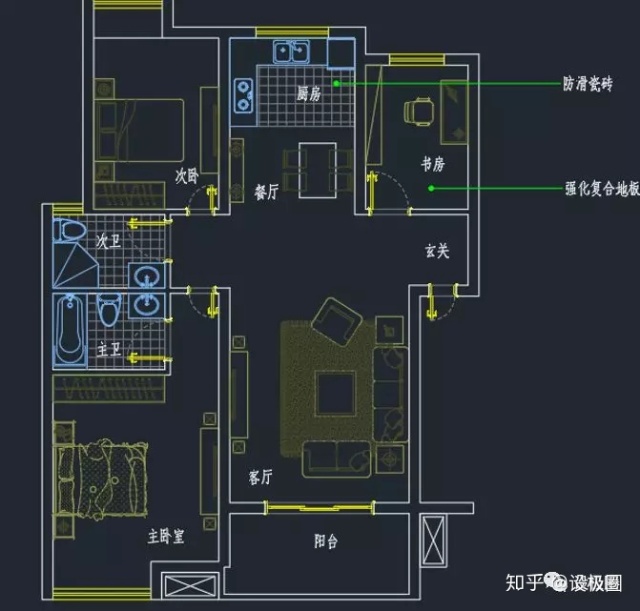

原始图是这样的！
绘制步骤：
第1步：轴线的绘制

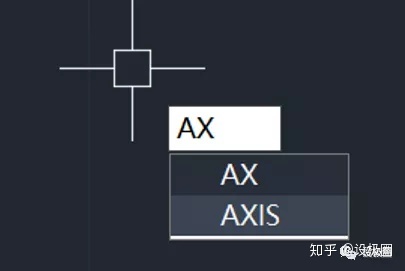

输入ax回车；

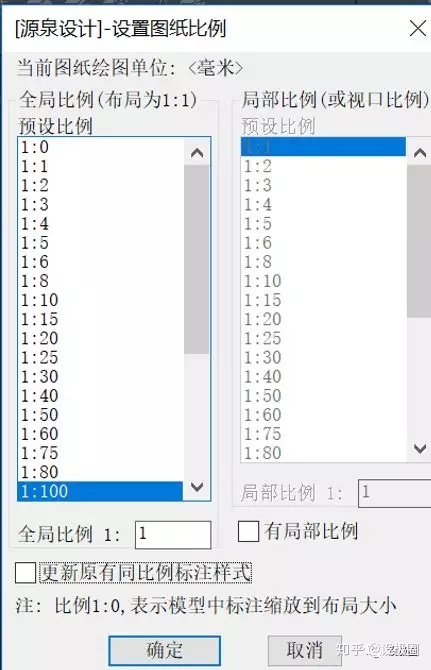

弹出图纸比例，选择1:100即可（课根据需要选择）；

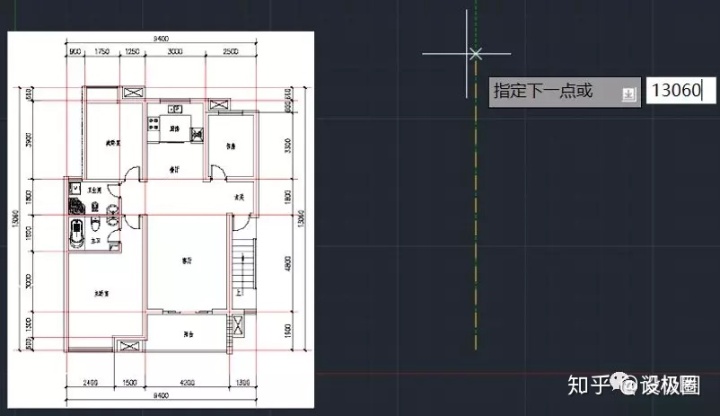

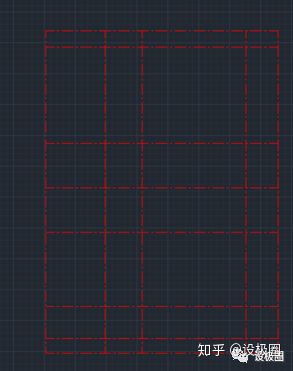

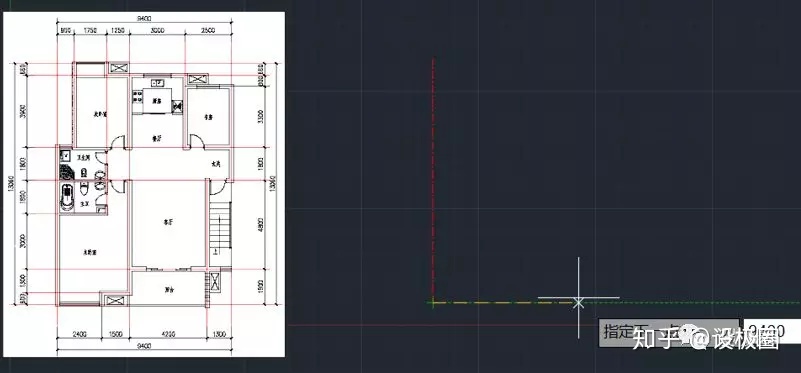

参考左边户型图，绘制两条轴线；
O偏移其他轴线；
第2步：墙体绘制

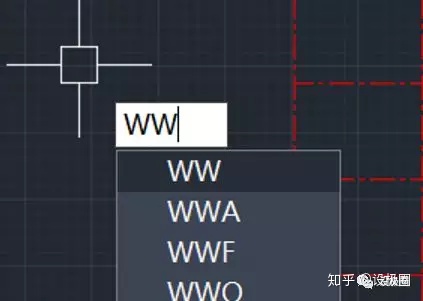

输入ww回车；

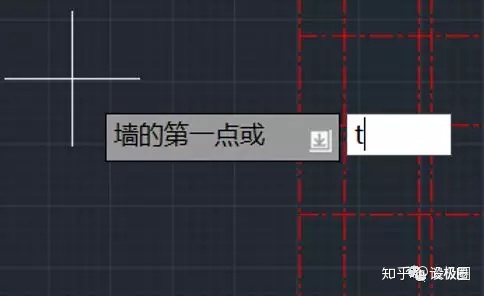

输入t回车；

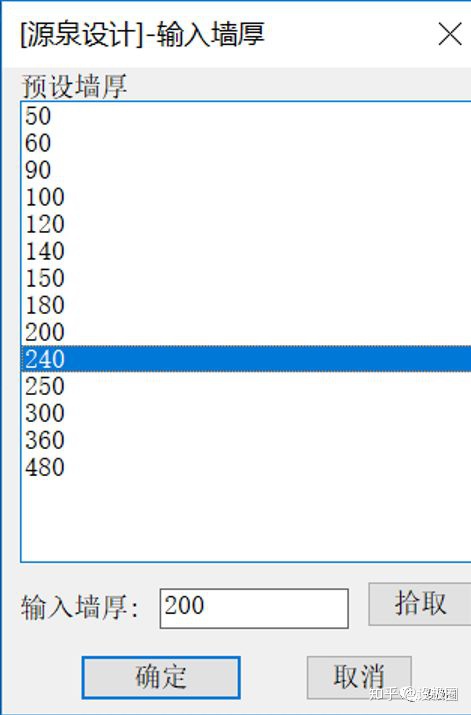

选择240墙，确定；
绘制完成如图：

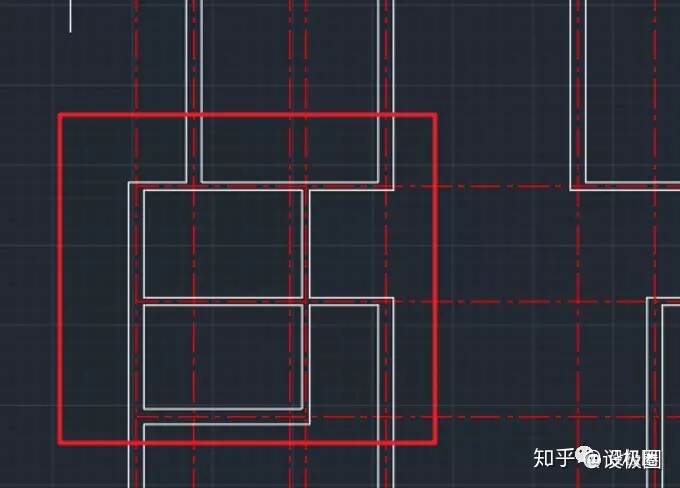

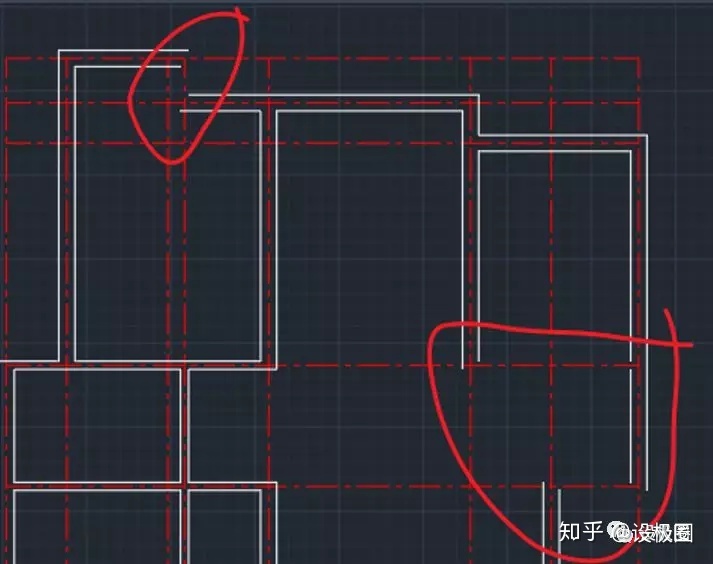

输入wwt回车修正墙体厚度；

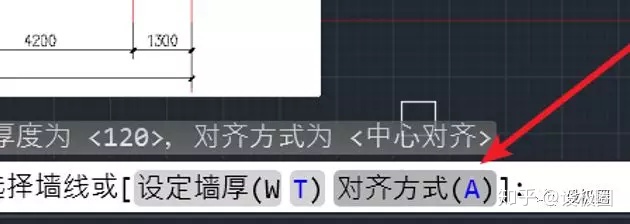

输入t,指定墙体厚度为120；
对正方式切换到中心对齐；

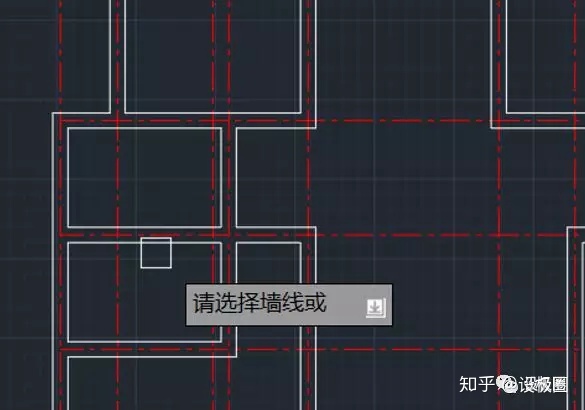

选择需要修正的墙线即可；

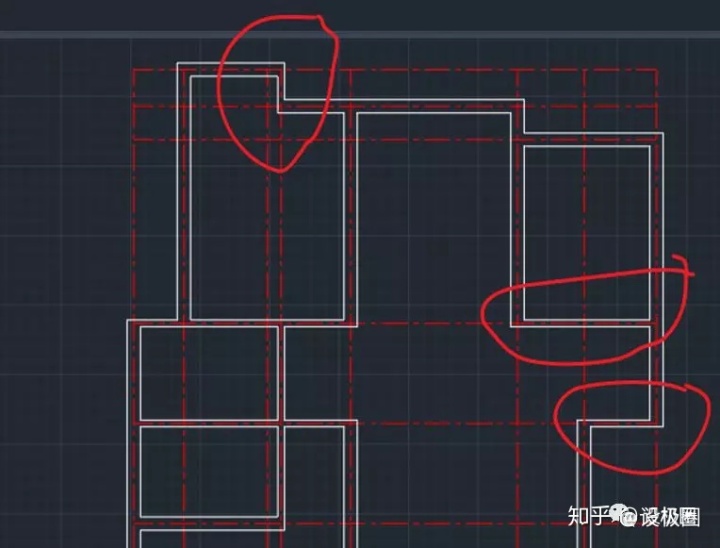

删除误修正墙体；

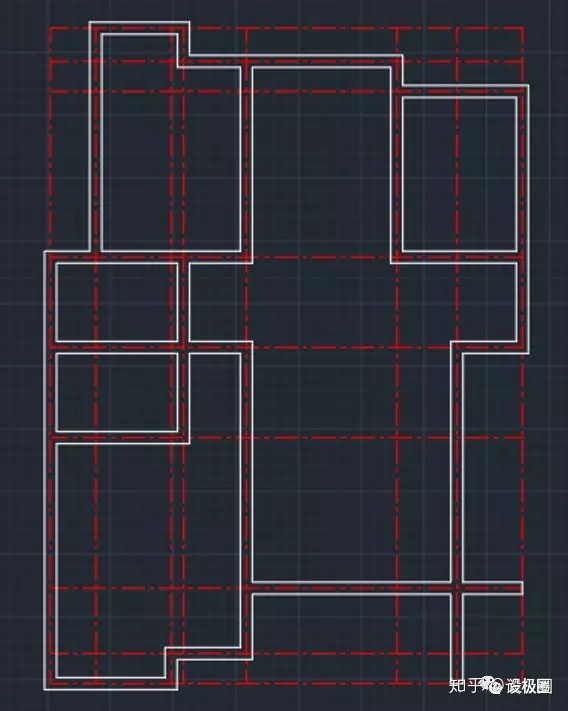

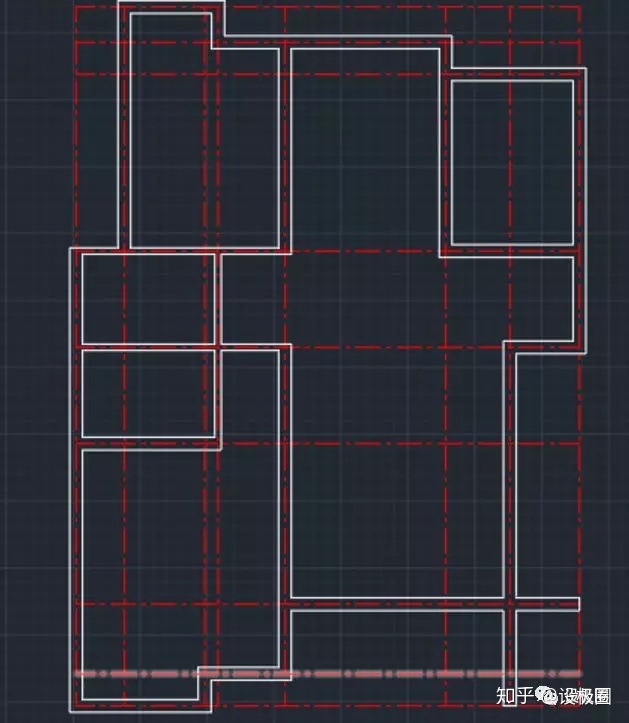

再次输入ww画墙体，墙体厚度240，最终如图；

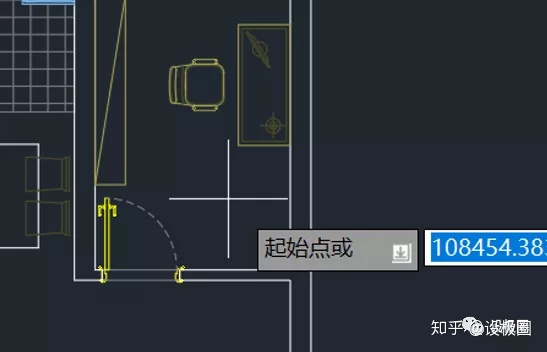

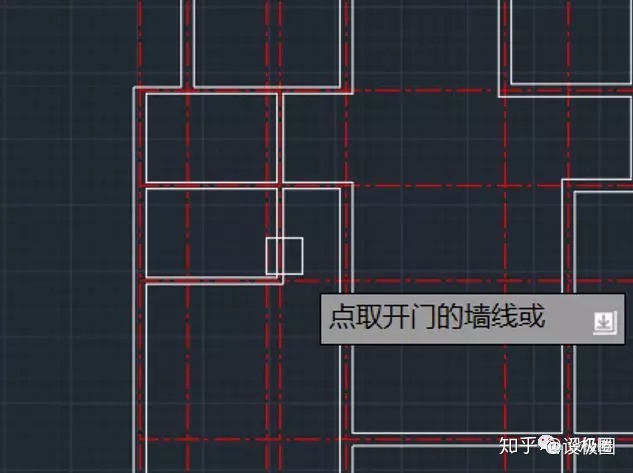

第3步：开门洞与门的绘制

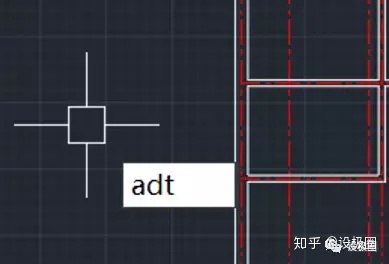

Adt回车，开门套门；

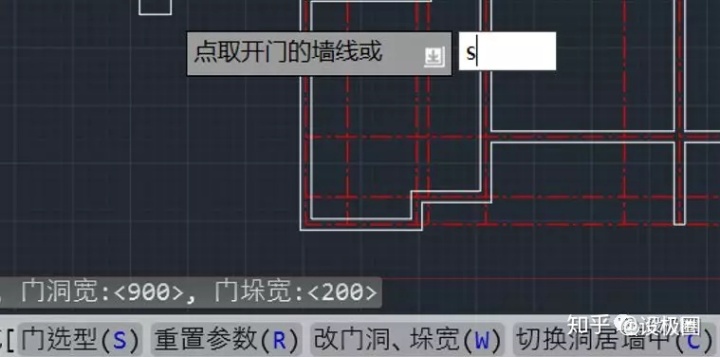

输入s回车，打开门选型；
选择之后确定；

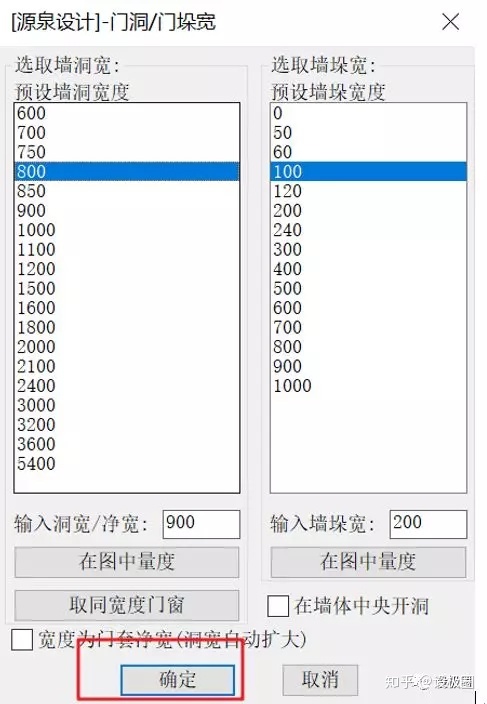

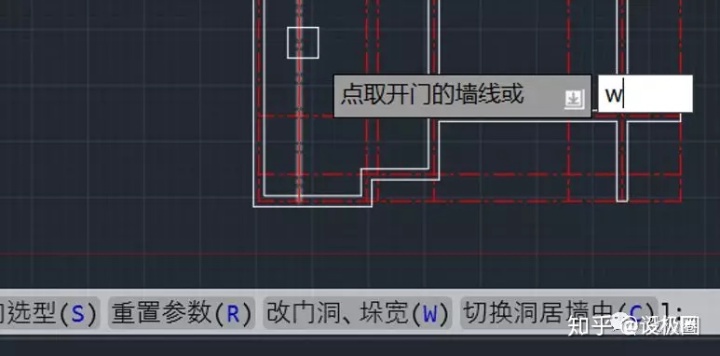

输入W回车，改门宽和门垛宽；
设置完之后点确定；

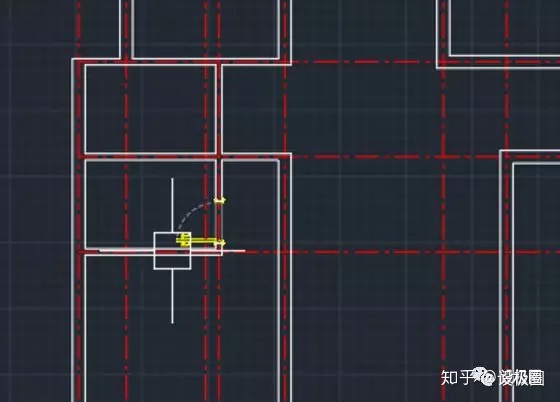

靠近门垛的一侧单击；

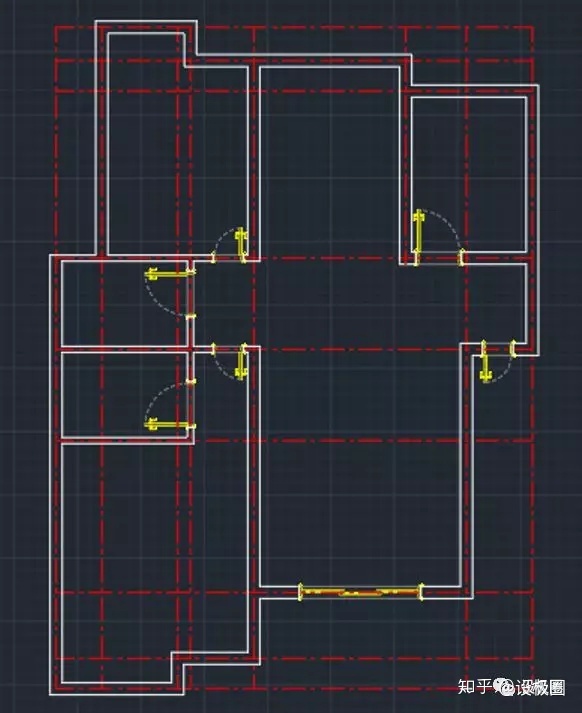

绘制完成。

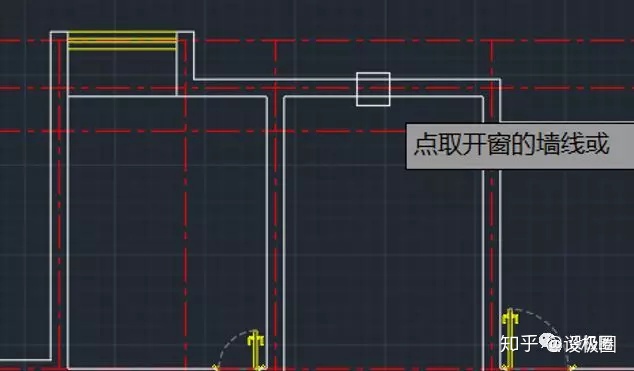

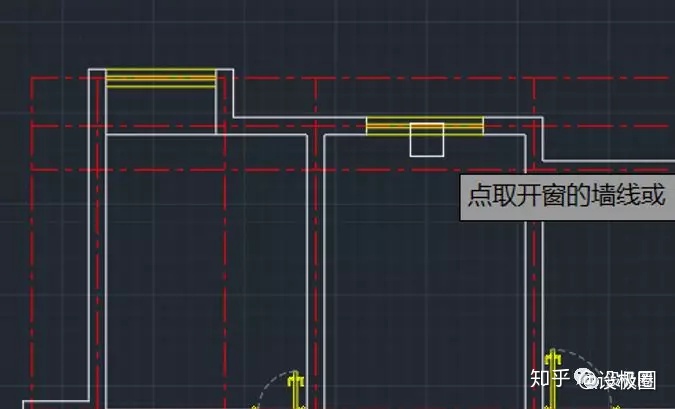

第4步：窗户的绘制
输入wd回车；

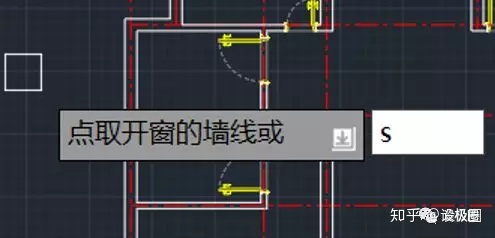

输入s回车；

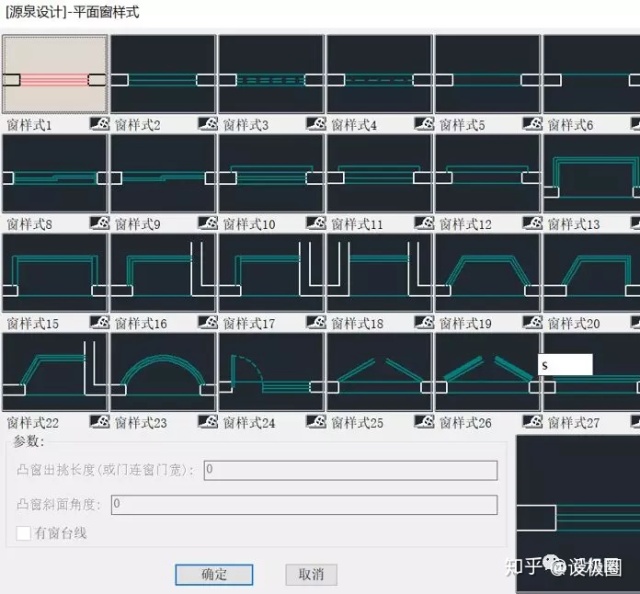

选择窗户样式点确定；

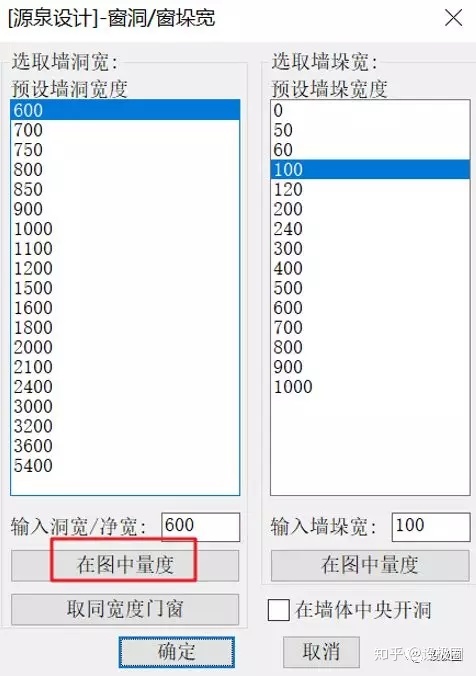

选择在图中量度（绘制全开窗户）；
量度完成后点确定；

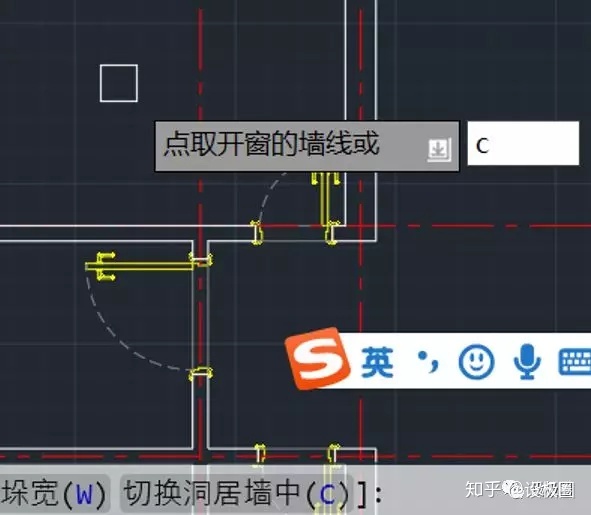

输入c回车，切换到洞居墙中；

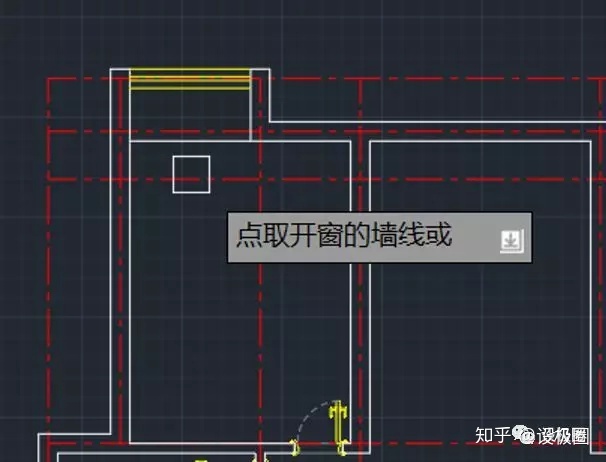

单击墙体即可；

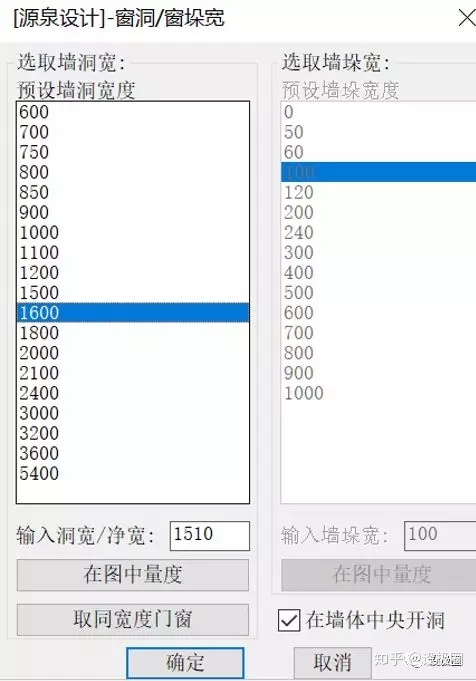

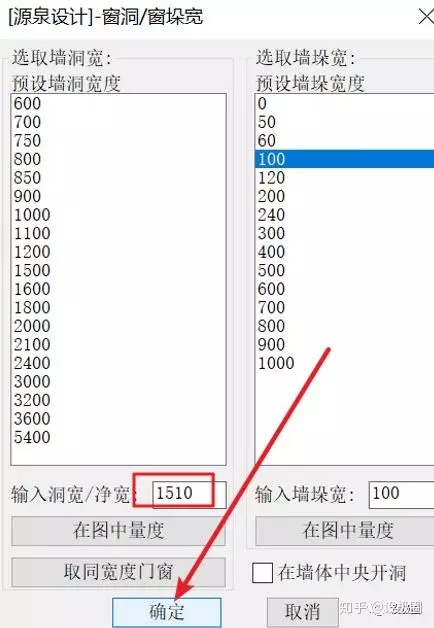

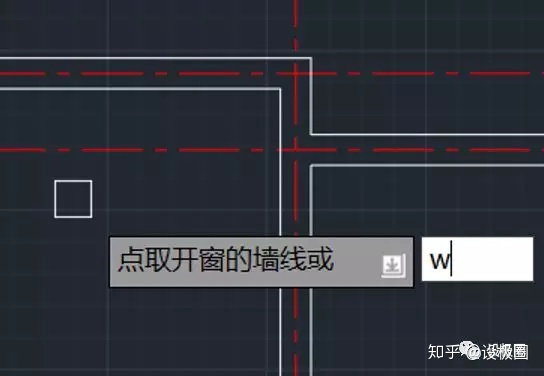

再次输入w回车（开非全开窗户）；
比如1600的，确定；

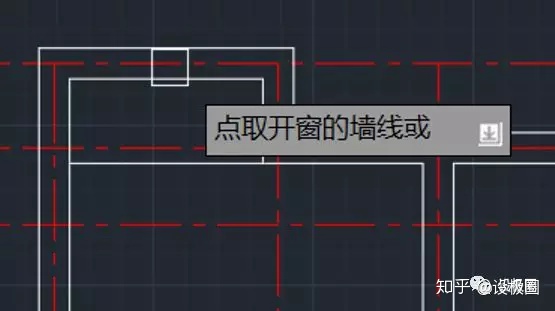

选择墙线；
完成；

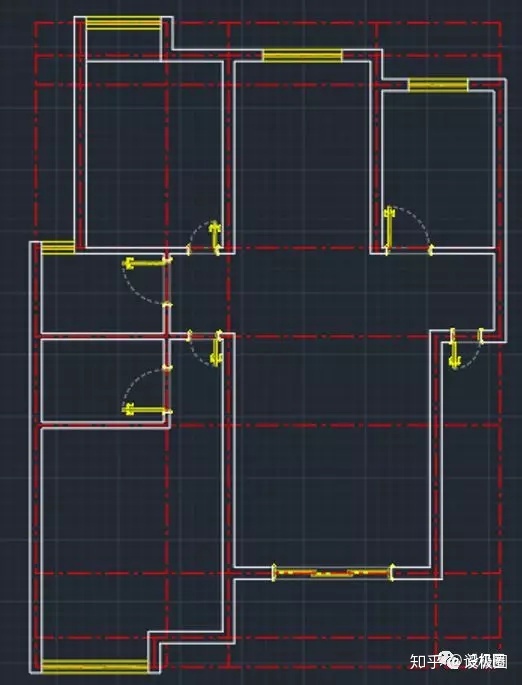

剩下的同上，全部开好后如图。
如果遇到这些不好开的，可以绘制好后，用wd2命令，两点开参数窗。

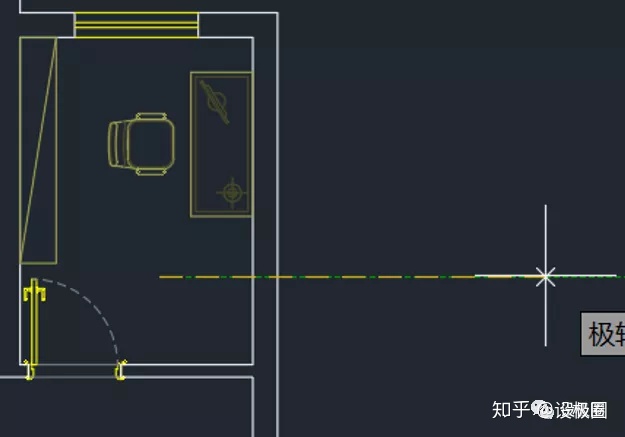

第5步：家具布置

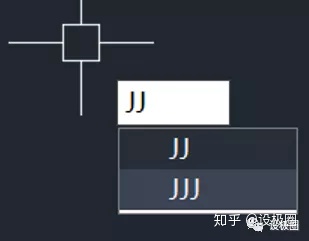

输入jj命令回车；

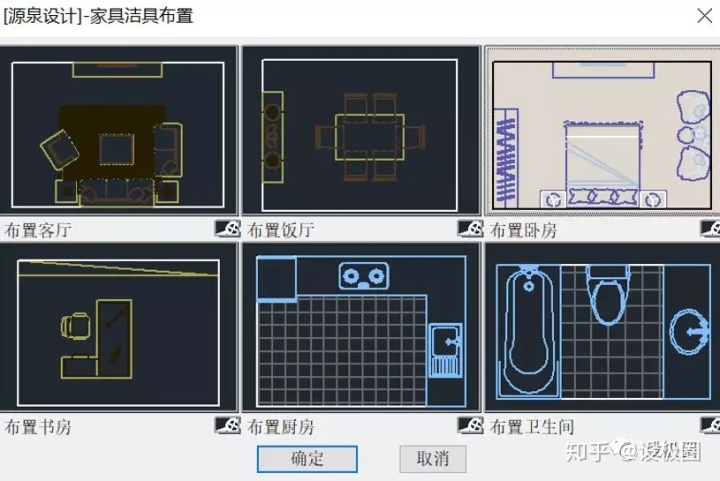

弹出家具洁具布置对话框，这里包含了常用空间的布置（卧室/厨房/餐厅/客厅/卫生间/书房）
以卧室为例，选择布置卧房后确定；

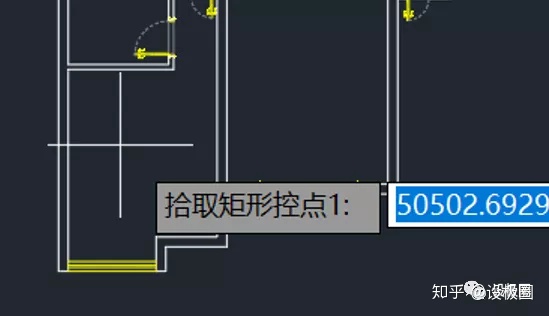

提示拾取矩形控点1；

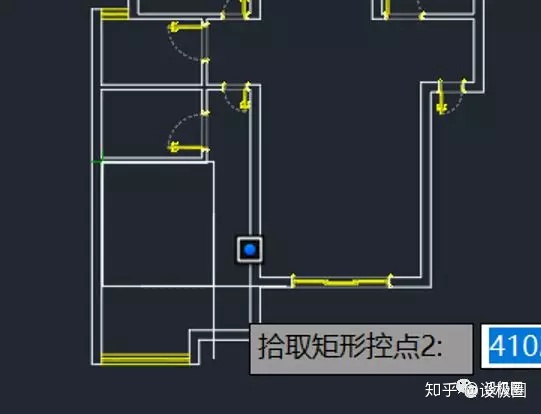

提示拾取矩形控点2；

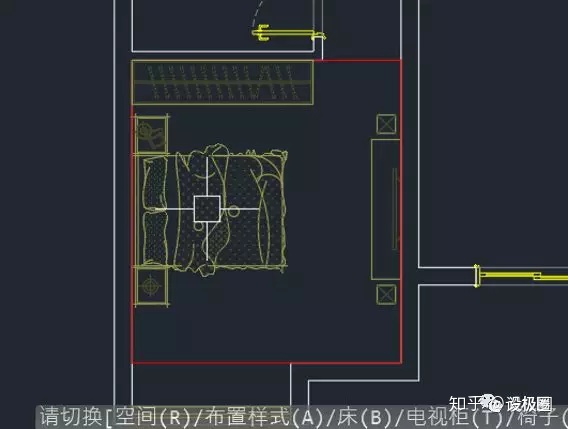

拖动光标，摆放至适合位置，单击鼠标左键即可；
当然我们也可以通过命令A切换布置样式/B切换床的样式/T切换电视柜样式/C切换椅子样式等。
全部布置好后如图。
第6步：文字与引线标注

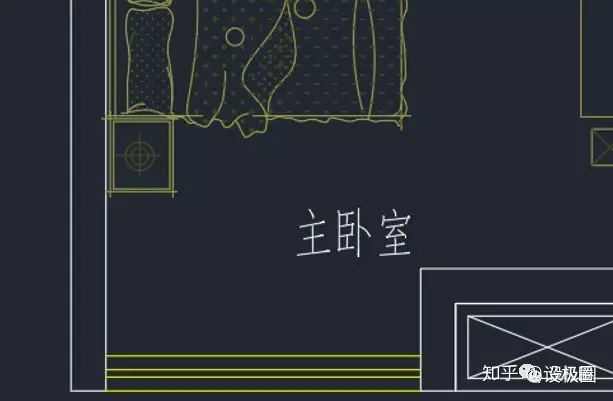

一：文字标注

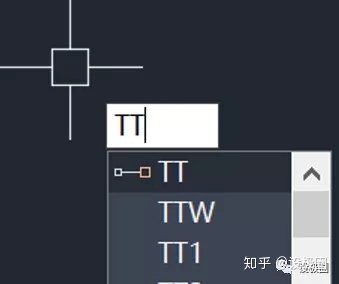

输入tt回车；

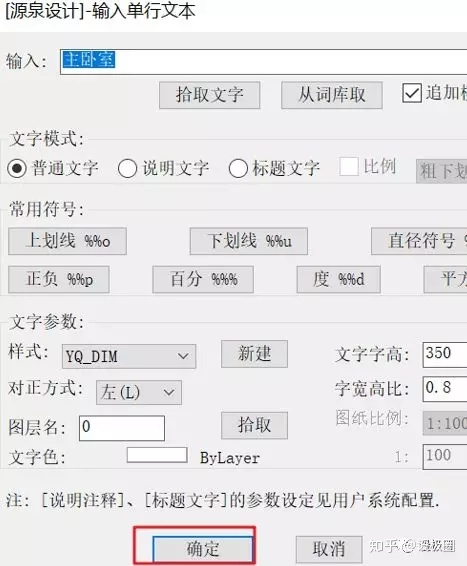

弹出输入单行文本对话框，输入文本，点击确定即可；

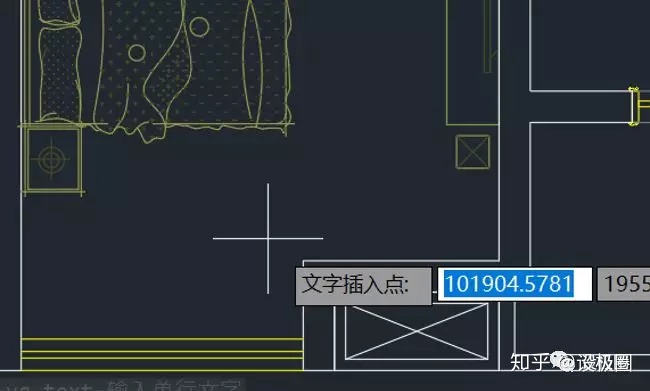

指定文字插入点；
完成。
当然他的功能远不止简单的插入文字。
比如：
1、强大的词库；
2、强大的自定义设置；
3、更多是为了后期修改更加方便，这个我们后面高级篇再讲。

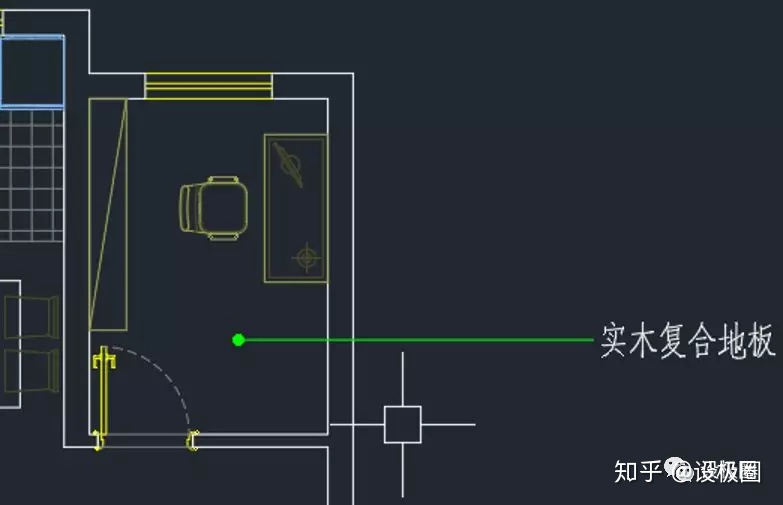

二、引线标注
输入快捷键aax回车；
指定引线起始点；
指定第二点；

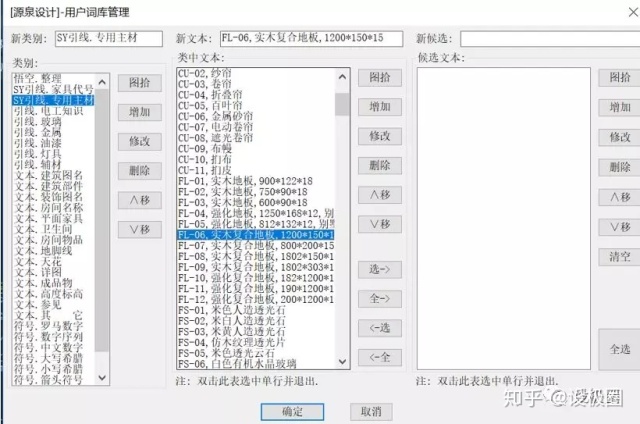

第3点直接空格，弹出用户词库管理，选择即可，也可以自定义；

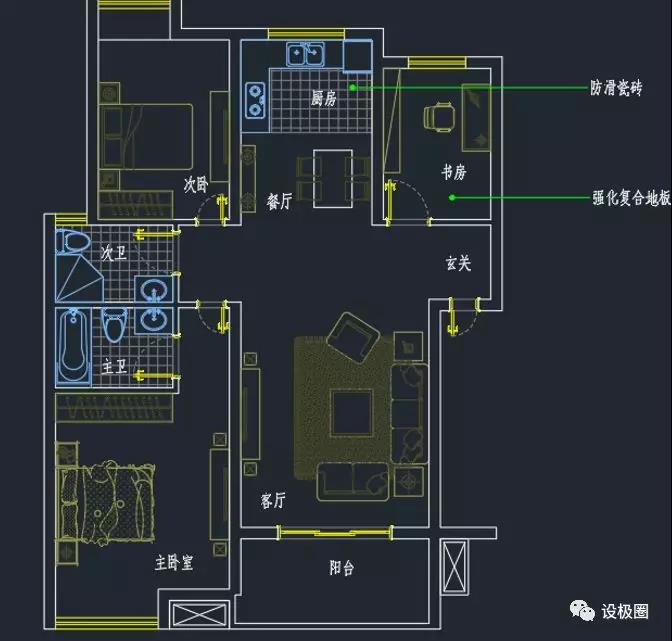

最终大致如图（仅标部分示范）。
第7步：标注
源泉中常用的标注有水平标注（dd）、快速标注（ddq）、自动标注（azh）。
水平标注类似CAD中的dim
快速标注类似CAD中的qdim
自动标注源泉特有。
一、水平标注；

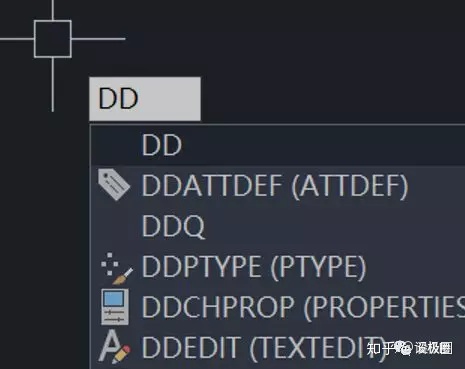

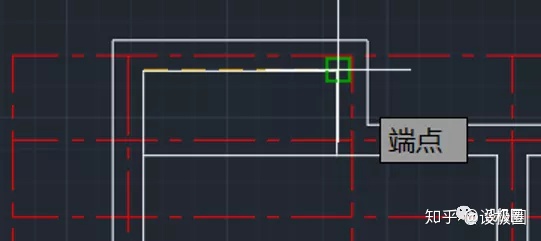

Dd回车；

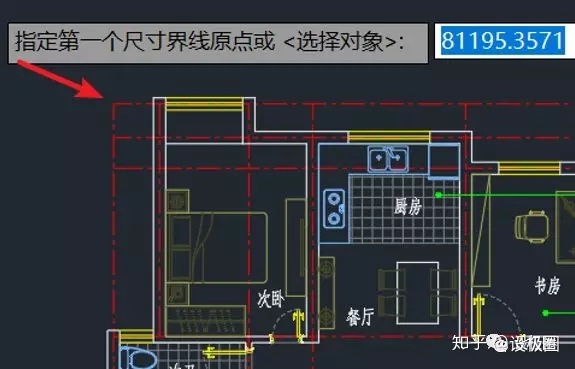

指定第一个尺寸界限点；

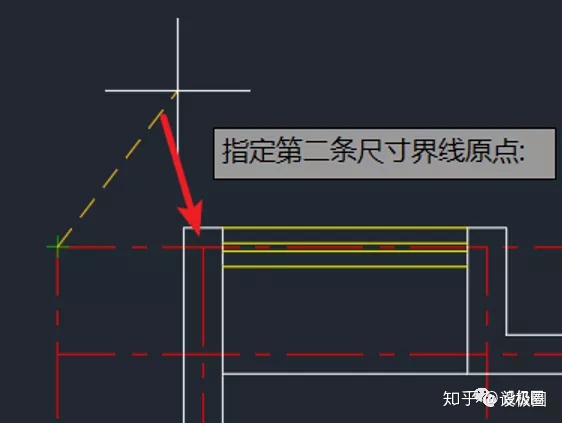

指定第二个尺寸界限点；

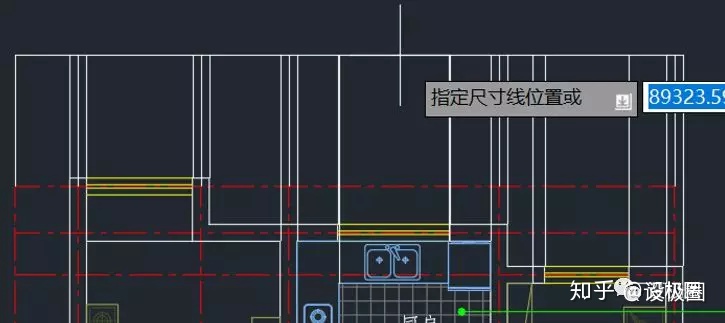

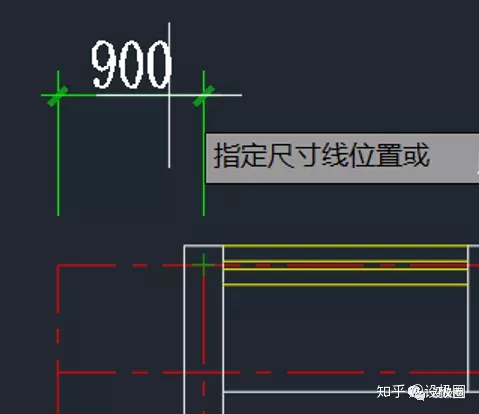

指定尺寸界限位置，即可标注完成；

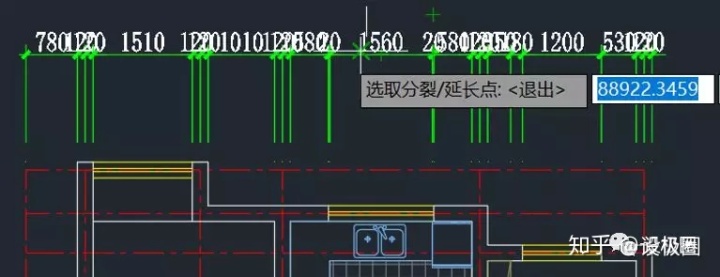

二、快速标注

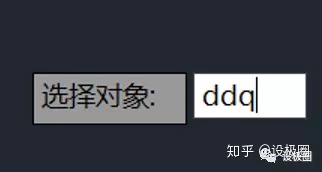

Ddq回车；

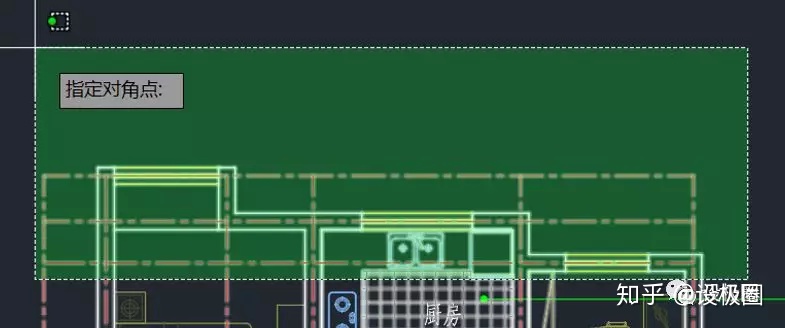

框选标注的一侧空格；
如图所示他会捕捉所有可能的基点；
Ps:个人觉得不好用，但是你也可以编辑基点，说实话有编辑的时间，我早就dd标注好了。
三、自动标注
Azh空格；

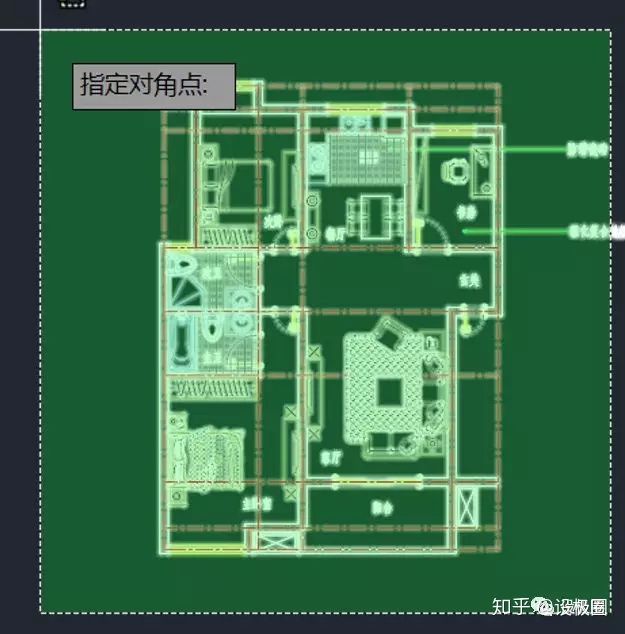

全选标注的对象空格；
这个可以使用，但他的标注是根据轴线来的，我们可以根据需要修改轴线后再标注；

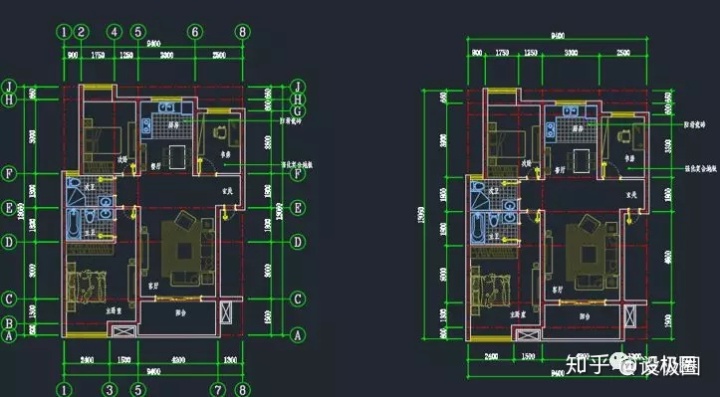

是不是很完美。

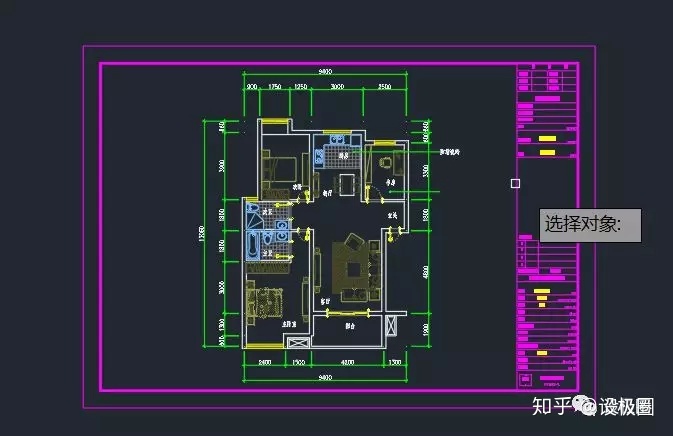

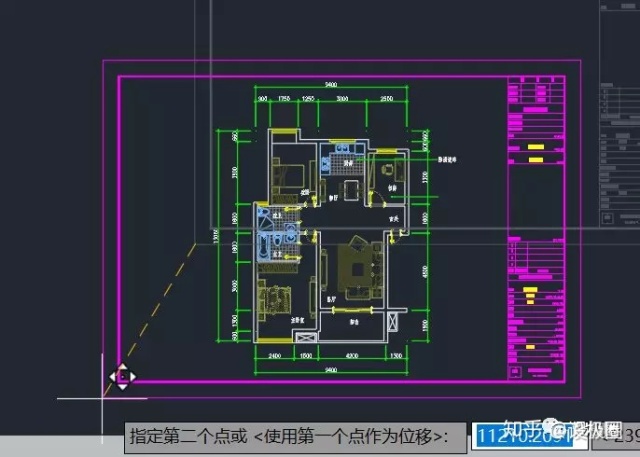

第8图：套图框与打印
1、套图框

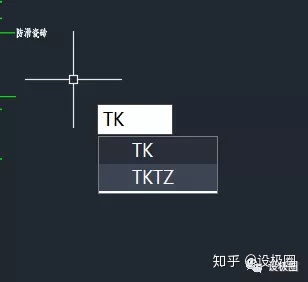

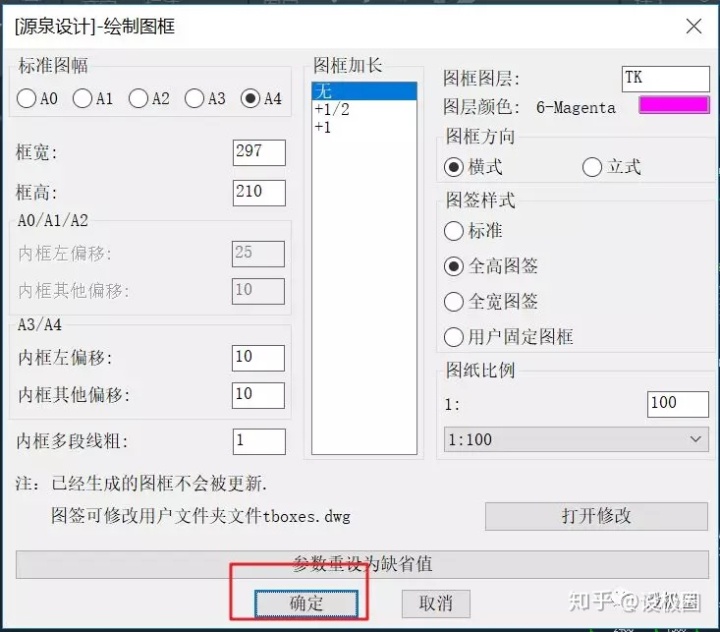

tk回车；

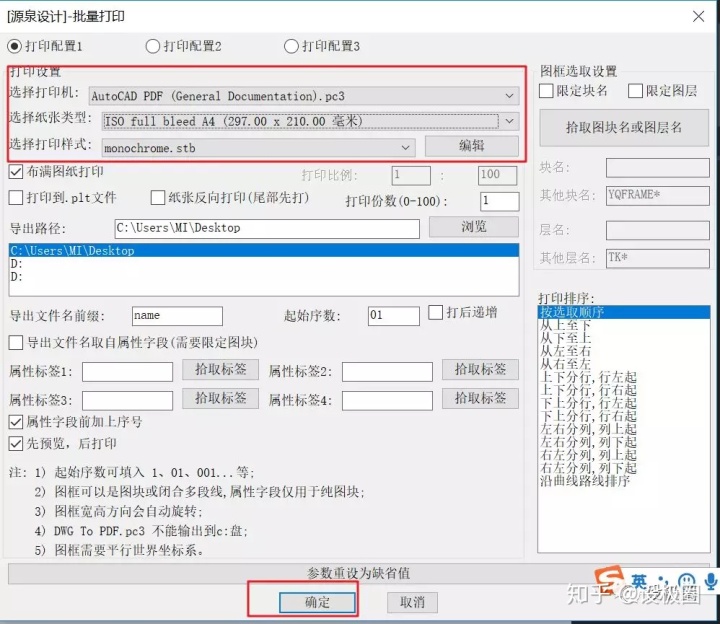

2、打印
bpt回车；
