zynq rgmii转sgmii配置_MII/GMII/RGMII知识学习。

以太网学习及知识总结

1、以太网的7层模型：应用层、表示层、会话层、传输层、网络（IP）层、数据链路层（MAC）、物理层(PHY)。本文主主要是详解数据链路层与物理层之间的接口。

常用的以太网PHY-MAC接口的模式模式：MII、RMII、GMII、RGMII、SGMII.

1. MII接口模式是支持10/100兆。参考芯片：DP83848 、DM900A（该芯片内部集成了MAC和PHY接口）。 DP83848芯片只支持10、100兆网络通信速度，采用4/5B编码

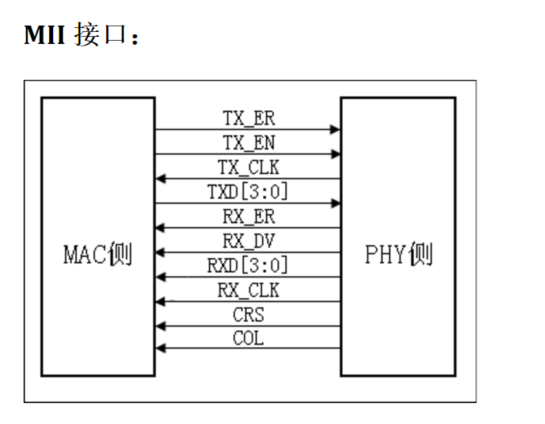

首先介绍一下MII和RMII接口。MII接口中的所需要的用到的引脚如图所示：

• 串行管理接口：

1. MDC：25兆HZ（最大时钟），PHY芯片的输入引脚，由Mac芯片控制数据输入输出，和芯片的发送和接收时钟同步。
2. MDIO:该引脚是双向的，数据可以是来自PHY和Mac，需要1.5K电阻上拉。

• Mac数据接口：

1. TX_CLK: PHY输出。
2. TX_EN: MAC 发送使能
3. TXD[0:3]: MAC输出数据
4. RXD_CLK: 接收时钟，phy发送
5. RX_DV: 接收使能
6. RX_ER: 接收错误
7. RXD[0:3]: 接收数据
8. CRS:载波监测信号，只工作在半双工模式
9. COL: 冲突检测，只工作在半双工模式
