UG1847建模机械零件该怎么实现呢？下面我们就来看看UG建模机械零件的教程。

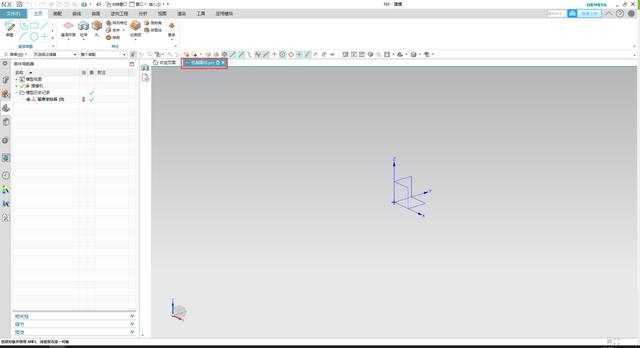

1、如下图所示，打开UG1847软件，新建一个空白的模型文件，另存为“机械零件”

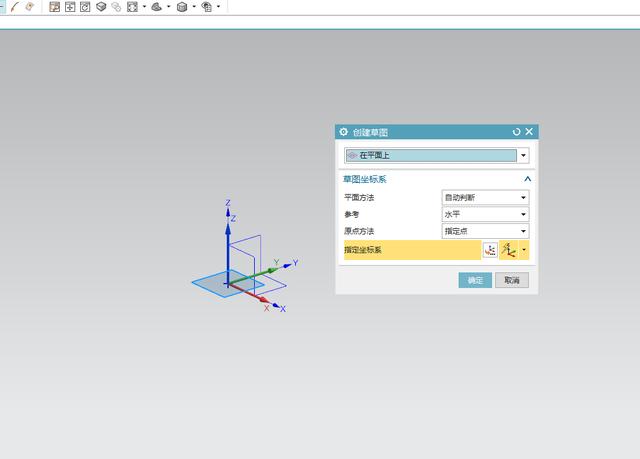

2、如下图所示，执行【菜单-插入-设计特征-拉伸】，点击绘制草图，选择YX面，点击确定

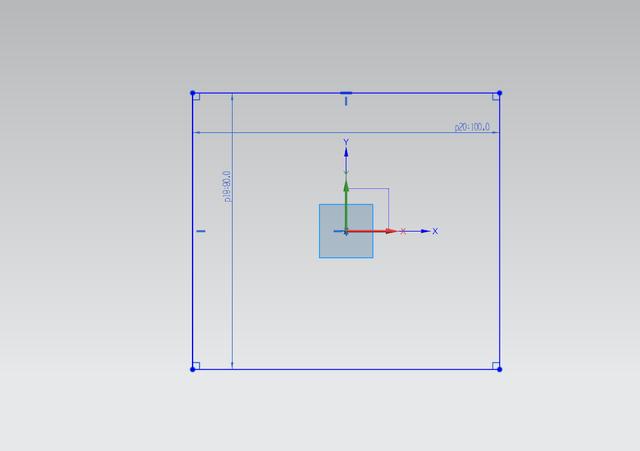

3、如下图所示，绘制一个长方形，长100，宽90，居中对齐，然后点击完成

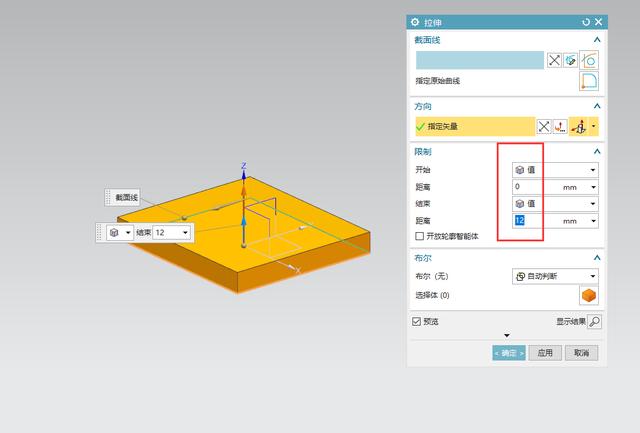

4、如下图所示，距离我们选择12，往上拉伸，点击确定

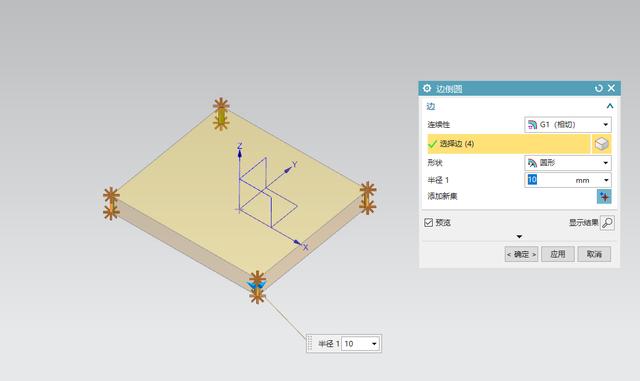

5、如下图所示，执行【菜单-插入-细节特征-边倒圆】，我们把四个角的边，选择上，半径选择10，点击应用

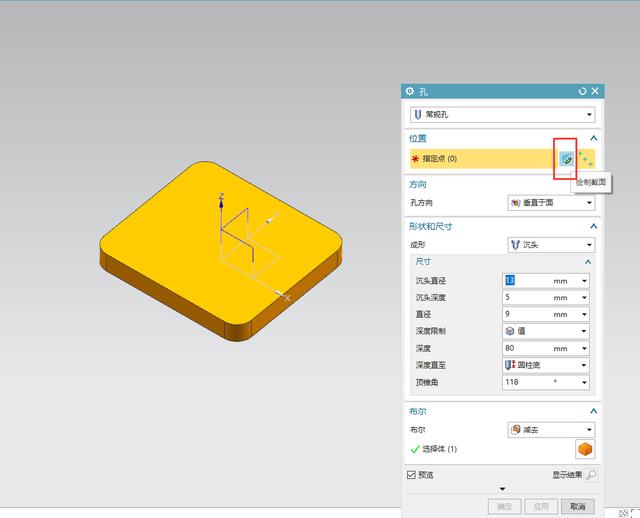

6、如下图所示，执行【菜单-插入-设计特征-孔】，选择绘制截面，选择我们刚刚拉伸好的面，

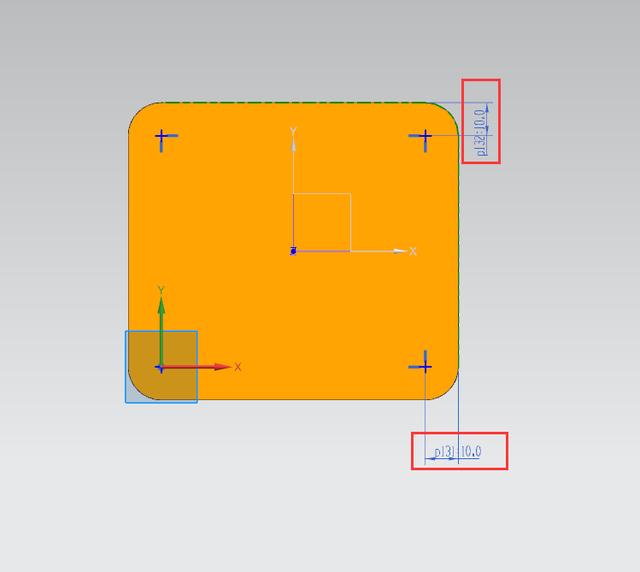

7、如下图所示，进入草图后，我们选择点，点击四个点，边与点宽度为10，高度也为10，把点固定好。点击确定

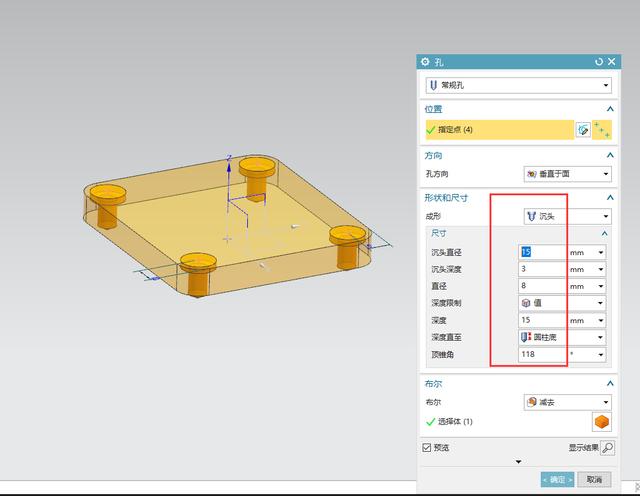

8、如下图所示，完成草图后，我们选择沉头，沉头直径为15，深度为3，直径为8，深度为15(穿透过去就可以了)，点击确定

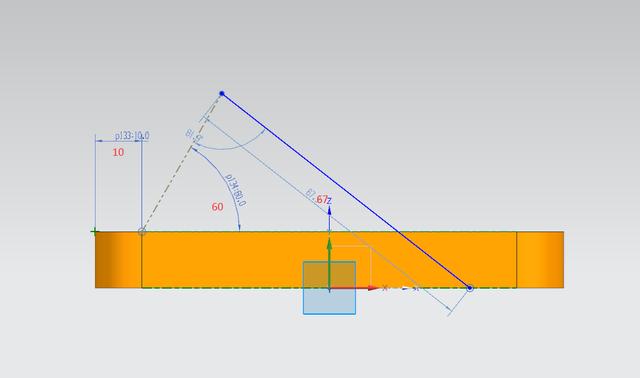

9、如下图所示，执行【菜单-插入-草图】，我们绘制一段线，还有一条定位线，数值看下图，绘制好我们点击确定。

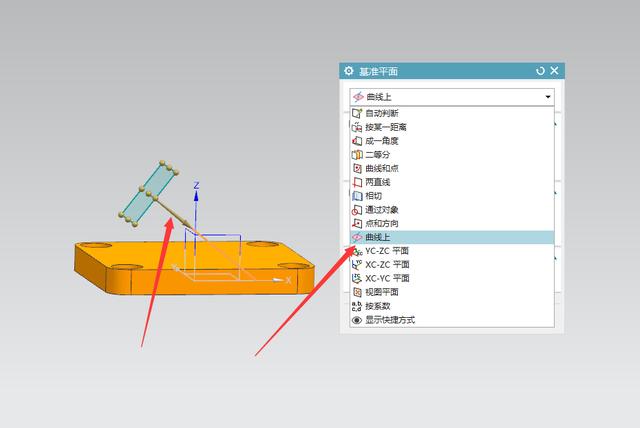

10如图所示，执行【菜单-插入-基准点/面-基准面】，自动判断修改为曲线上，然后我们点击上一步建立好的线，方向没有错，我们点击确定。

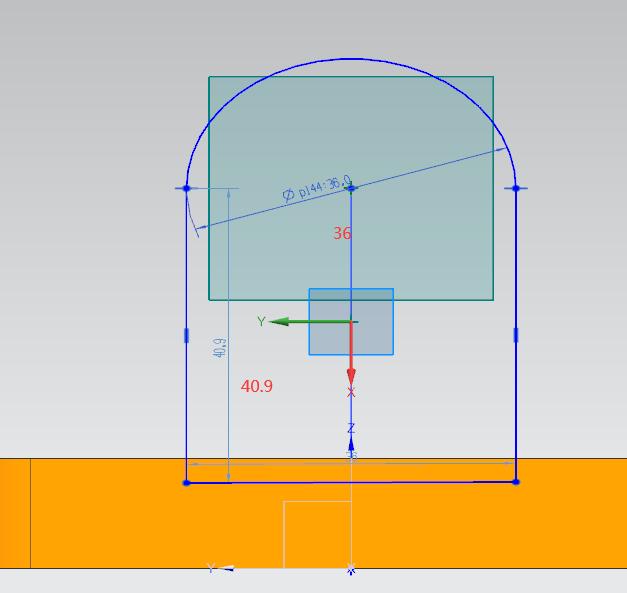

11如图所示，执行【菜单-插入-设计特征-拉伸】，选择我们刚刚创建好了的基准面，以线的端点绘制一个下图的草图，然后点击确定

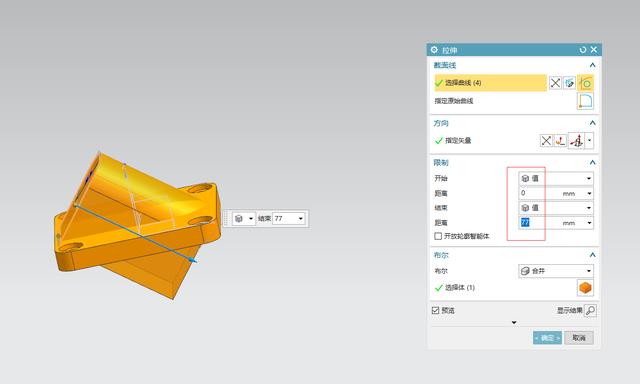

12如图所示，完成草图后，我们往下面拉伸，拉伸刚好交界处就可以了，然后我们点击确定

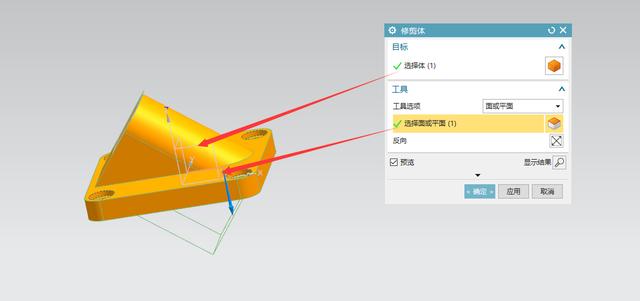

13如图所示，执行【菜单-插入-修剪-修剪体】，目标选择整个体，面我们选择基准面YX面，预览没有问题，那么我们点击确定

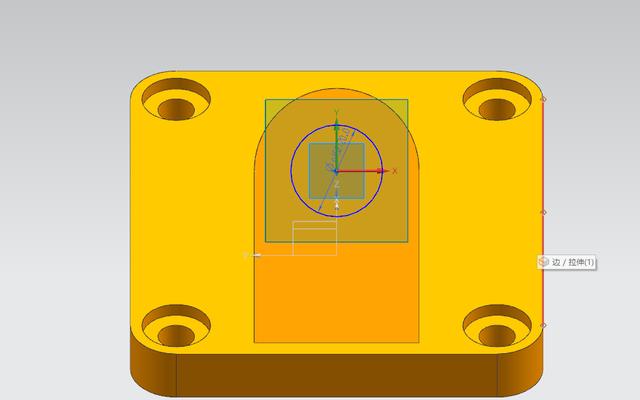

14如图所示，执行【菜单-插入-设计特征-拉伸】，我们还是选择创建基准面的面，我们进入里面绘制草图，绘制一个直径20的圆，点击完成草图

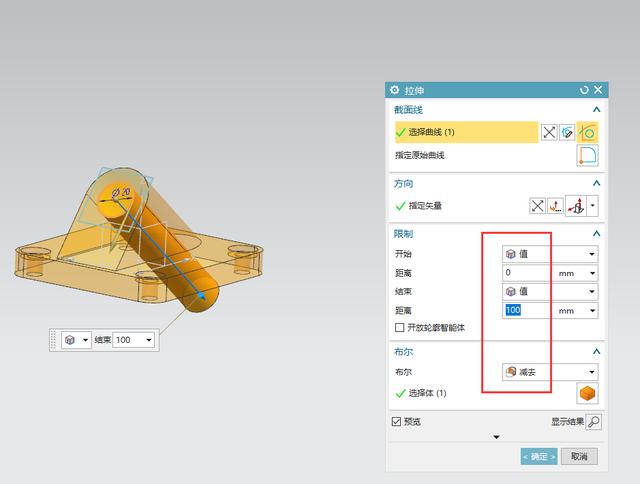

15如图所示，往下拉伸，距离穿透过去就好，布尔选择减去，点击确定。

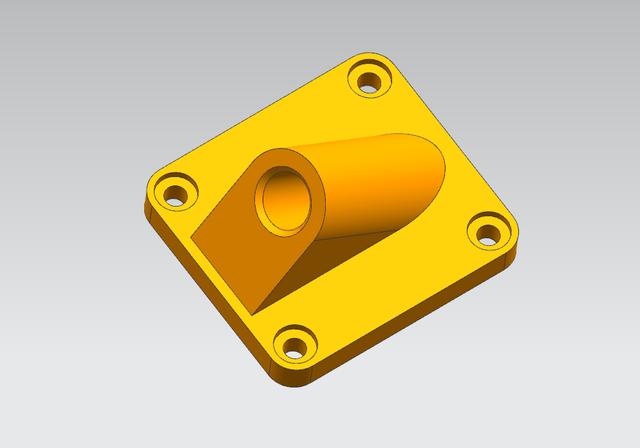

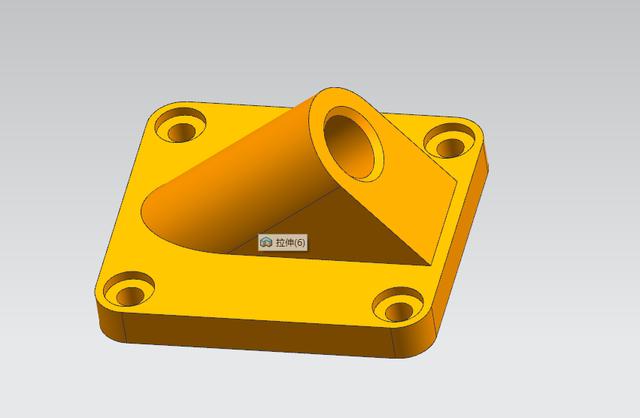

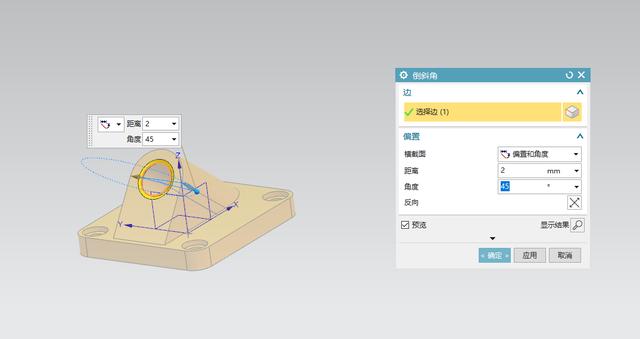

16如图所示，执行【菜单-插入-细节特征-倒斜角】2/45°，点击应用，那么我们就完成了。

17今天我们主要是学习如果穿件斜的基准面，这个案例很好的体现出来了，如果大家还有什么不懂得，可以加我的微信号：c92gyw的
