IT8511+电子负载 OCP 测试功能

IT8500+系列电子负载具有过电流保护(OCP)测试功能，在 OCP 测试模式下，当输入电压达到 Von 值时，延时一段时间，电流开始工作，每隔一定时间按步进值递增，同时根据 OCP 电压值来检测判断电子负载输入电压是否高于 OCP 电压值，如果高于，就往下运行，并且根据截止电流值继续延时递增，直到运行到截止电流为止。通过 OCP 电压值判断后，再根据设置的过电流范围值来判断电流是否在范围内。

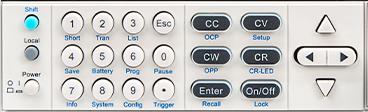

按 (Shift)+ (OCP)，进入 OCP 测试功能设置界面, 各项参数如下：

1.VON LEVEL=0.000V 设置 Von 电压值

2.VON DELAY=0.00S 设置 Von 电压延时时间

3.RANGE=3.000A 设置工作电流量程

4.START=0.1000A 设置初始电流值

5.STEP=0.1000A 设置步进电流值

6.STEP DEL=0.20S 设置步进延时时间

7.END=2.0000A 设置截止电流值

8.OCP VOLT=2.000V 设置 OCP 电压值

9.MAX TRIP =1.5000A 过电流范围(最大值)设置

10.MIN TRIP=0.9000A 过电流范围(最小值)设置

11.SAVE OCP FILE=1 保存 OCP 测试文件(1-10)

将开机状态设置为 OCP 测试，操作步骤如下：

1. 按 (Shift)+ (System) 进入系统菜单。

0.0000V 0.000A POWER-ON BUZZER

2. 按右键选择 RUNMODE 按 。

0.0000V 0.000A RUN

3. 按 键，选择 OCP_TEST ，按 ，菜单将返回 OCP 测试运行 主界面。

0.0000V 0.000A STOP 0.000A

4. 操作完成后，可以直接按 (Trigger)来触发 OCP 功能测试。

----结束

如需退出 OCP 模式，请按 (Shift)+ (System) 进入系统菜单选择 RUNMODE 为NORMAL。
