对于具有暴涨暴落特征的山溪性河流，洪水涨落过程中河道漂浮物较多，此时采用常规水文缆道流速仪方式进行测流具有较大安全隐患。此外，为处理测流期间流速仪缠绕等问题又使测流历史不可控。而近年来，雷达波在线测流技术已逐步成熟。对水文缆道与雷达波测流进行系统耦合，通过无线网关以及无线低功耗透传适配器实现雷达流速采集控制、实时水位获取、缆道自动行进控制等测流，系统耦合运行可靠，测流精度满足测验要求。本文将大概简述下缆道雷达全自动雷达波测流系统的监测及应用。

一、 系统简介

缆道雷达全自动雷达波测流系统，其中雷达波表面流速仪采用最新一代平板多普勒雷达传感器技术，主要采用微波对河流、泥浆、污水等表面流速进行测量，可应用于水文监测、防洪防涝、环保排污监测等领域。

二、 系统工作原理

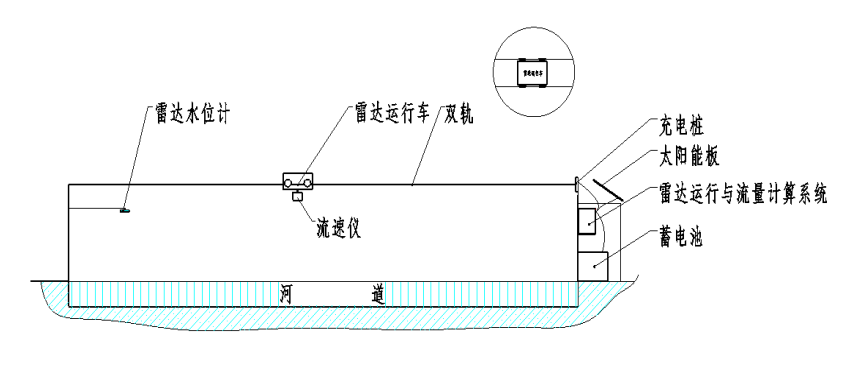

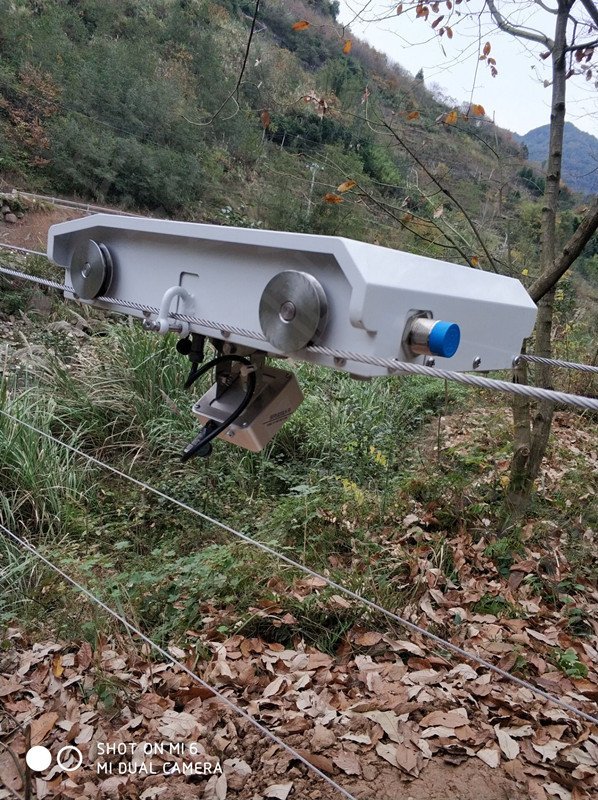

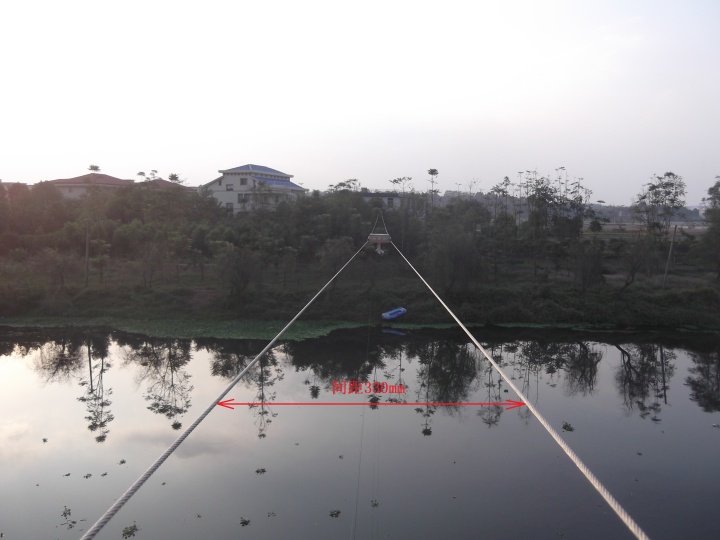

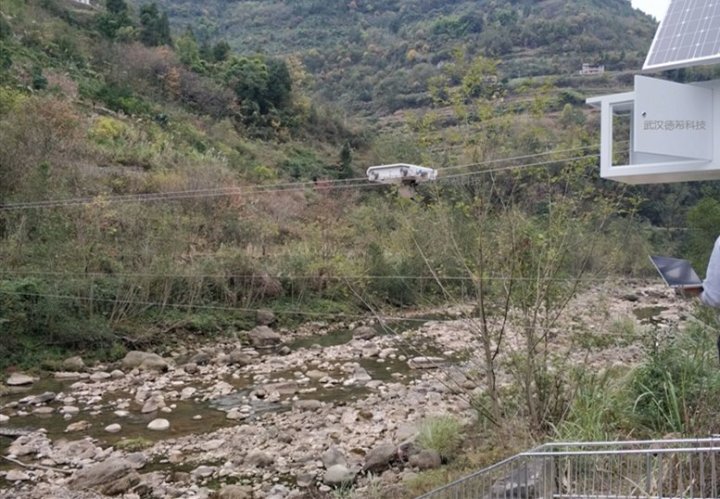

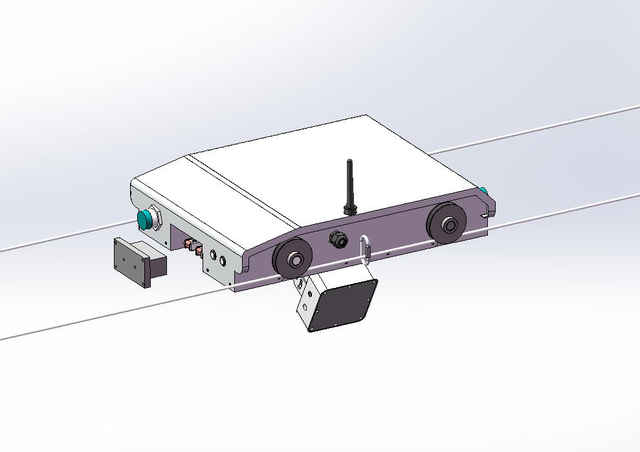

缆道雷达全自动雷达波在线测流系统利用两根间距为300mm、直径≥5mm的304不锈钢钢丝绳做导轨，将雷达波测速探头、双自流电机、雷达测速控制器、锂电池、无线电台等设备安装在雷达运行车内，雷达运行车通过驱动轮和转向轮悬挂在导轨绳上。当雷达测速控制器通过无线电台接收到运行指令，控制雷达运行车内的电机控制指令将雷达运行车运行到测流断面指定位置，然后将到位信息通过无线电台发送给系统控制器，系统控制器再通过电台给雷达测速控制器发送测流指令。雷达测流控制器接收到测流指令后，控制雷达测速探头开始测速测验，并及时将雷达测速探头实测流速数据通过无线电台发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给流量计算终端，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回室内，自动对准充电控制箱进行充电。

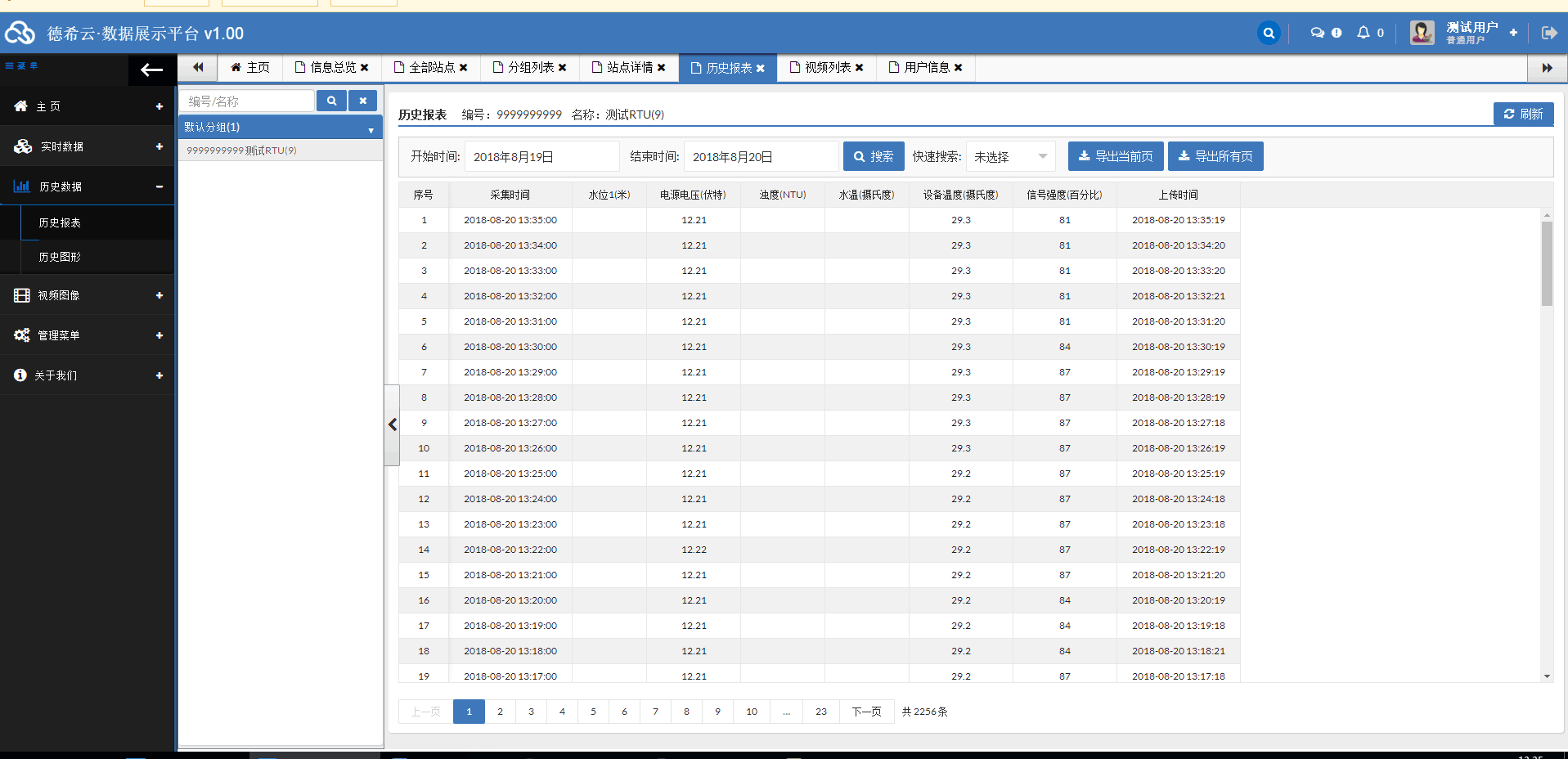

中心站管理软件：通过GPRS公网访问省中心服务器；查看测站水位、流量过程线，能在过程线上对突出的点据进行修改，并保留突出点的原始值；在非测流时间，能人工控制增加测次；按水文资料整编规范要求完成日平均流量和日平均水位表推算；查看、修改测站参数和报讯参数；具有测站运行日志管理功能。

三、系统设备组成

由雷达表面流速仪、雷达运行车、系统控制器、雷达测速控制器、流量计算终端、在线充电箱、蓄电池、无线电台、RTU遥测终端机、水位计(浮子、气泡或雷达)和中心站软件等组成。

四、系统特点

1)利用雷达流速仪自动完成测流断面各设定垂线水面流速的自动监测；

2)要求在测站现场完成流量计算，并能查询、显示任意测次流量成果；

3)系统可以根据水位变化自行调整测流垂线数(垂线布设方案可根据客户要求任意设置，远超过3个);水位计数据可以单独使用，也可以与水情信息采集系统共用；

武汉德希将缆道式雷达波测流系统引入到中小河流的流量测试过程中，能够实现高流速、有悬浮物的测试，测试安全，避免了水草等水生植物对仪器的缠绕，方便实用可用于宽河流的整个断面流量监测，能够在较短的时间内获得相对准确的数据，为防洪决策提供依据。相信缆道式雷达波测测流在中小河流流量监测中的应用也会越来越广泛，详细可以登陆官网咨询。
