智能设备功能概述

CPU 的"I-Device"(智能设备)功能简化了与 IO 控制器的数据交换和 CPU 操作过程(如用作子过程的智能预处理单元)。智能设备可作为 IO 设备链接到上位IO 控制器中，预处理过程则由智能设备中的用户程序完成。集中式或分布式(PROFINET IO 或 PROFIBUS DP)I/O 中采集的处理器值由用户程序进行预处理，并提供给 IO 控制器。

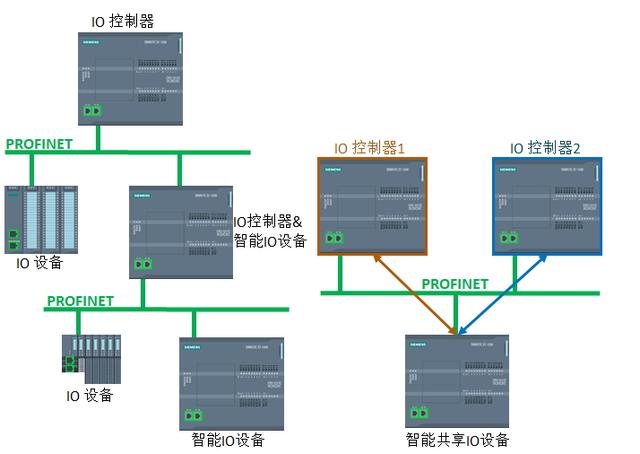

图1. 网络架构

智能设备的应用领域：

分布式处理

可以将复杂自动化任务划分为较小的单元或子过程，这样简化了子任务的同时也优化了项目管理。

单独的子过程

通过使用智能设备，可以将分布广泛的大量复杂过程划分为具有可管理的多个子过程。 必要的话，这些子过程可存储在单个的 TIA 项目中，这些项目随后可合并在一起形成一个主项目。

专有技术保护

智能设备接口描述使用 GSD 文件传输，而不是通过 STEP 7 项目传输，这样用户程序的专有技术得以保护。

智能设备的优势：

简单链接 IO 控制器。

实现IO 控制器之间的实时通信。

通过将计算容量分发到智能设备可减轻 IO 控制器的负荷。

由于在局部处理过程数据，从而降低了通信负载。

可以管理单独 TIA 项目中子任务的处理 。

智能设备可以作为共享设备。

S7-1200 CPU 之间组态智能设备

S7-1200 V4.0及以上版本开始支持智能 IO 设备功能。本示例中介绍1200 CPU之间如何进行智能设备PROFINET通信，分别在相同项目和不同项目下进行组态，实验环境如下所示。

软件：

TIA V15.1

硬件：

CPU 1217C DC/DC/DC V4.3

CPU 1215C DC/DC/DC V4.3

设备角色及地址：
