该系列文章针对 Mybatis 3.5.1 版本

一、Mybatis 整体架构

ORM 框架的产生，是为了解放生产力，提高代码的复用性，于是在 JDBC 上进行一层层抽象优化，随着抽象内容越来越多，为了使得代码更易于维护，职责更清晰，慢慢的将代码根据细化的职责进行模块化，从而形成 ORM 框架。

Mybatis 便是其中一个。

Mybatis 代码抽象模块大体分为三层结构

• 接口层
• 核心处理层
• 基础支持层

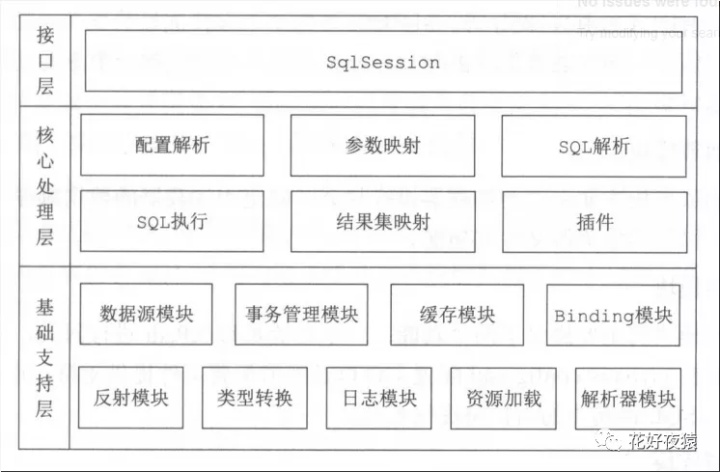

如下图：(图片来自《Mybatis技术内幕》)

1.1、接口层

接口层是 Mybatis 对外提供数据库访问操作的门户，而充当门户的是 SqlSession 接口类。

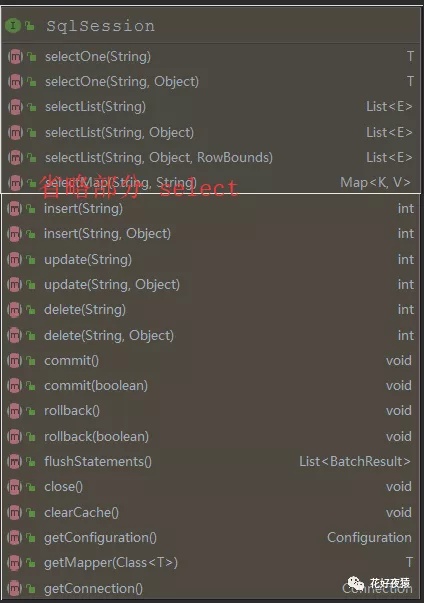

·SqlSession· 接口类图如下：

接口层提供了基础API 如下：

1、增(insert)、删(delete)、改(update)、查(select)
提供了基础的自定义 SQL 操作

2、getMapper
获取 SQL 查询 API

3、getConnection、commit、rollback 等
Mybatis 封装了 JDBC 操作，但是仍然支持 JDBC 原生API

4、getConfiguration
Configuration 贯穿了Mybatis 整个运行期间，Configuration 包含了 Mybatis SQL语句，Mapper API 等几乎所有的数据，所有获取到了 Configuration ，相当于获取到了 Mybatis 运行期间所有的数据。

总的来说：SqlSession 提供了封装好的增删改查的接口，支持 JDBC 的原生调用 API，支持 Mybatis 原生的调用。

1.2、核心处理层

接口层的门户是 SqlSession, SqlSession 提供 API 操作入口，也是整个 Mybatis 框架操作的入口。

核心处理层存在的意义就是用来处理从接口层传入的关于 Mybatis 相关操作的执行指令（因为接口层支持原生 JDBC 的API操作，原生 JDBC API 操作不受 Mybatis 管辖）。

而核心处理层主要的操作就是将操作指令转换成 SQL 语句，然后执行SQL语句，最后进行结果集的映射。

核心处理层的操作包括但不限于：

• SQL 参数动态设置
• SQL 执行
• SQL 执行结果动态结果集映射

核心处理层围绕两个关键的类：

• Configuration
  Configuration 持有了Mybatis 运行期间所有的数据，包括 SQL 模板，结果集映射数据等。
• Executor
  Executor 翻译为 执行器，是发起 SQL 操作的执行入口

1.3、基础支持层

接口层提供访问 API，核心处理层用来处理 API 请求，发起数据库调用。

以上两层构成了 Mybatis 访问数据库的整个操作，但是数据库的操作除了这些流程外，还需要基础支持，如：配置文件加载解析支持，缓存算法支持，日志记录支持等。

前面提到 Mybatis 的运行时数据，包括 SQL 语句，Java对象和数据库映射关系都存储在 Configuration 对象中，而这些数据都是以Java对象，或者 XML等格式的文件形式存在，而基础支持层的工作之一就是将这些文件，转换为对象。

还有缓存算法支持可以用来提高框架整体性能，日志记录用来观察框架整体运行情况

二、总结

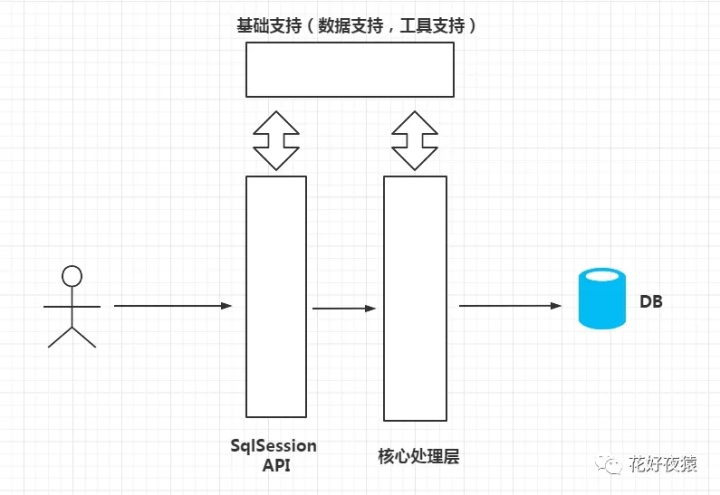

Mybatis 运行图如下：

针对 Mybatis 的整体架构可以分为三层：接口层、核心处理层、基础支持层。

每层之间相互关联，或者可以说下层基础决定上层建筑。

最底层的“基础支持层”，将所有配置信息，加载解析并封装到对象中，供其上层“核心处理层”使用。如：缓存策略，日志功能，SQL语句等。

“核心处理层” 通过 “基础支持层”提供的基础数据，执行数据库操作，为其上层“接口层”提供了 API 实现。

“接口层” 为用户使用的API层，提供有 原生 JDBC API，Mybatis 操作 API。
