让元素固定_如何了解PCB构成基本元素

了解如何设计PCB之前，首先要弄清PCB构成的相关元素及专业术语。下面SMT贴片加工厂人员详细说明构成PCB的基本元素。

1）元件

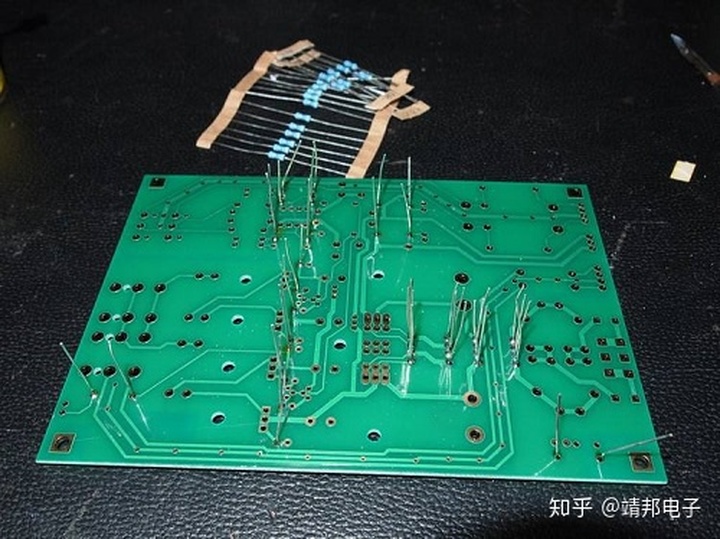

元件是用于完成电路功能的各种器件。每个元件都包含若干个引脚，通过引脚将电信号引入元件内部进行处理，从而完成对应的功能。引脚有固定元件的作用。在电路板上的元件包括集成电路芯片、分立元件（如电阻、电容等）以及提供电路输人／输出和电路板供电端口的连接器，某些电路板上还有用于指示的器件（如数码管、发光二极管等）。

2）铜箔

在电路板上可以表现为导线、焊盘、过孔和覆铜等各种表示形式，它们各自的作用如下。

（1）导线：用于连接电路板上各种元件的引脚，完成各个元件之间电信号的连接。

（2）过孔：在多层电路板中，为了完成电气连接的建立会出现过孔，它用以连通中间各层需要连通的铜箔，而过孔的上下两面做成普通的焊盘形状，可直接与上、下两面的线路相通，也可不连。

（3）安装孔：用于固定印制电路板。

（4）焊盘：用于在电路板上固定元件，也是电信号进入元件的通路组成部分。用于安

装整个电路板的安装孔，有时候也以焊盘的形式出现。

（6）接插件：用于电路板之间连接的元件。

（7）填充。用手地线网络的置铜，可以有效地减小阻抗。

（8）电气边界：用于确定电路板的尺寸，所有电路板上的元器件都不能超过该边界。

（9）印制材料：采用绝缘材料制成，用于支撑整个电路。
