1 晶振的等效电气特性

(1) 概念

[1] 晶片，石英晶体或晶体、晶振、石英晶体谐振器从一块石英晶体上按一定方位角切下薄片。

[2] 晶体振荡器

在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。

(2) 晶振等效电路

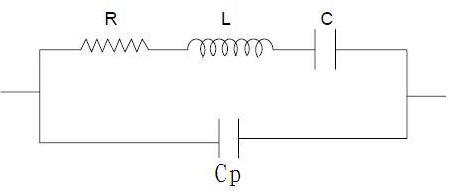

图1. 晶振的等效电路

图1 展示了晶振等效的电路。R是ESR串联等效阻抗，L和C分别是晶振等效电感和等效电容。Cp是晶振的伴身电容，其极性取决于晶振的极性。

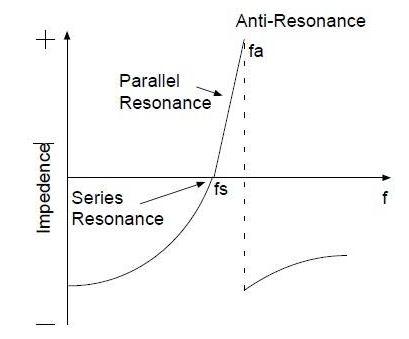

图2 是晶振的电抗频谱线。

图2. 晶振的电抗频谱线

根据图2，当晶振工作在串联谐振状态下时，电路就似一个纯电阻电路，感抗等于容抗(XL=XC)。串联谐振的频率为：

当晶振工作在并联谐振模式时，晶振表现为感性。该模式的工
