开发指南_野火指南者开发板移植 lvgl 库

前言

由于近期要做一个装置 ，想着把装置做的好看一点，就打算使用 GUI 来做一个信息的相关显示，之前听说过一款比较轻量级的图形库，也就是 lvgl，手头又正好有一块搭配屏幕的野火指南者开发板，单片机型号是 STM32F103VET6，Flash 为 512KB，RAM 为 64KB，屏幕为 3.2 寸电阻触摸屏，我们在来看一下运行 lvgl 这个 GUI 需要的资源，所需资源如下图所示：

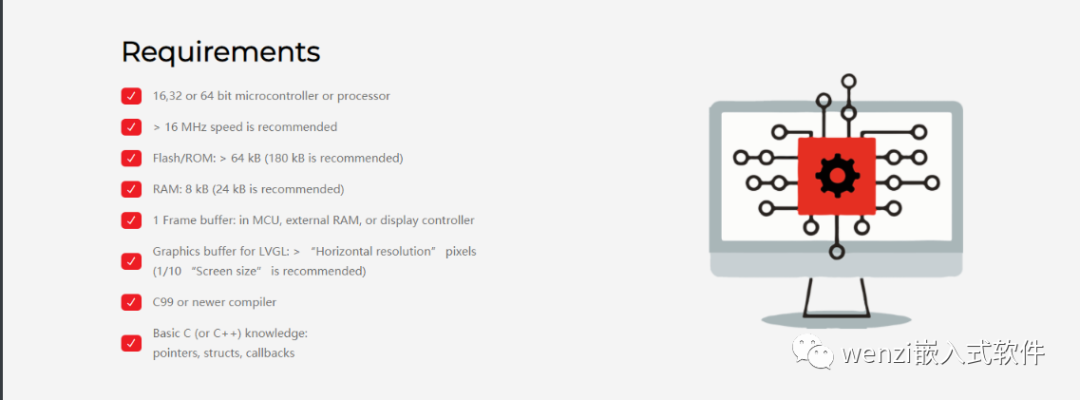

所需条件

几个比较关键的就是控制器的主频需要大于 16 MHz，对于 STM32F103来说，主频可以达到 72MHz，满足要求，所需要的 Flash 要大于 64KB,对于指南者这款开发板来将，他的主控是 STM32F103VET6，Flash 具有 512KB，远远满足要求。对于 RAM 来讲，lvgl 所需要的 RAM 是 8KB，推荐使用 24 KB，对于具有 64KB的 STM32F103VET6 来讲，是完全满足要求的。

综上，可以知道，使用野火指南者开发板来跑 lvgl 是完全没有问题的。

移植准备

为了更加快捷的完成移植，在这里就直接使用野火官方写好的液晶屏幕的驱动来进行 lvgl 的移植，首先找到野火配套例程中的第 30 号例程，也就是电阻触摸屏--触摸画板这个例程，将这个例程拷贝出来，在这个基础上进行移植。

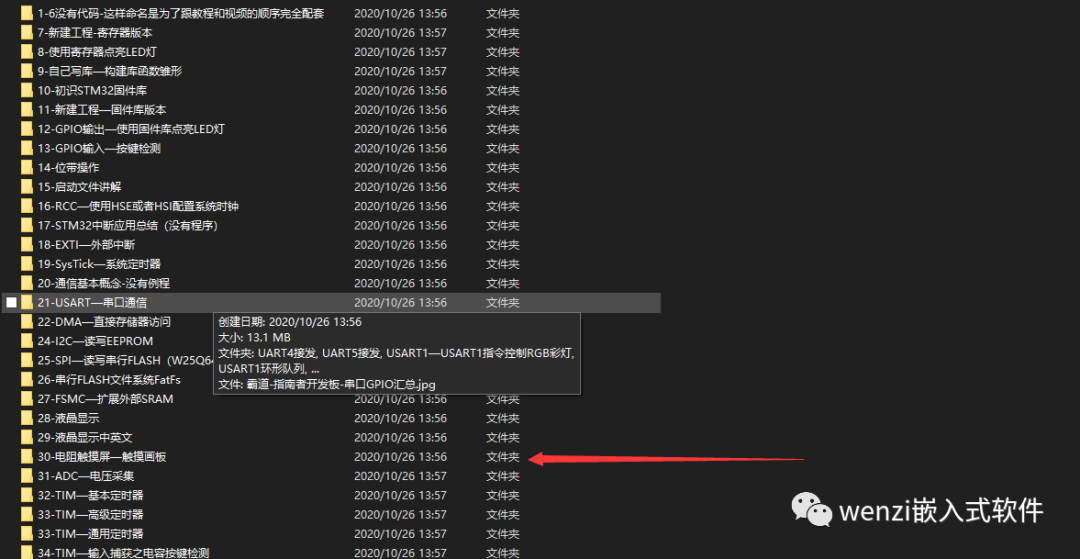

野火官方例程列表

拷贝出来之后，进入到工程目录里，工程目录结构如下图所示：

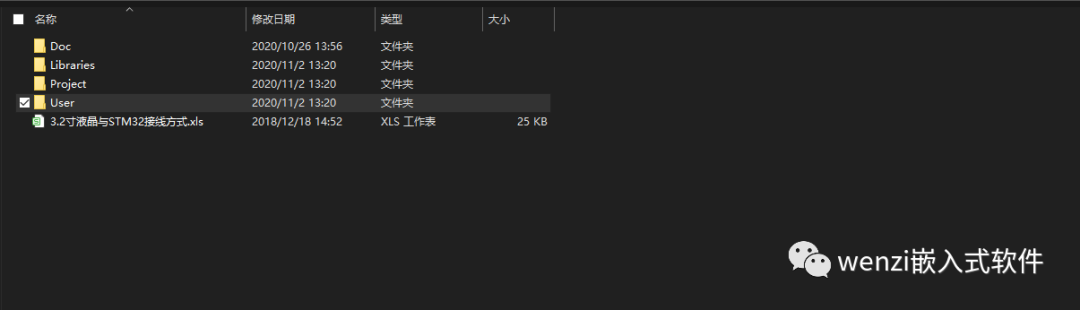

工程目录结构

紧接着，我们进到 lvgl 的 github 仓库，选择已经发布的 v7.6.1 版本进行移植，


我们将代码下载下来，放到 Libraries 里面，如下图所示：

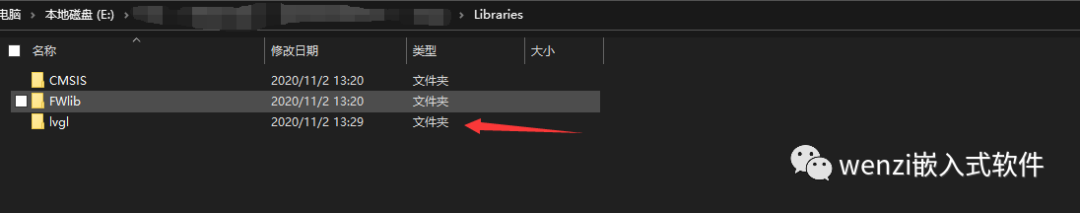

代码下载

至此，我们就完成了移植前的准备工作，接下来进行移植代码。

导入 lvgl 库到 keil 工程中

首先在 keil 工程中新建 lvgl Groups 组，然后将 lvgl/src/lv_core lvgl/src/lv_draw lvgl/src/lv_font lvgl/src/lv_hal lvgl/src/lv_misc lvgl/src/lv_themes lvgl/src/lv_widgets 路径下的文件加入到新建的组中， 如下图所示：

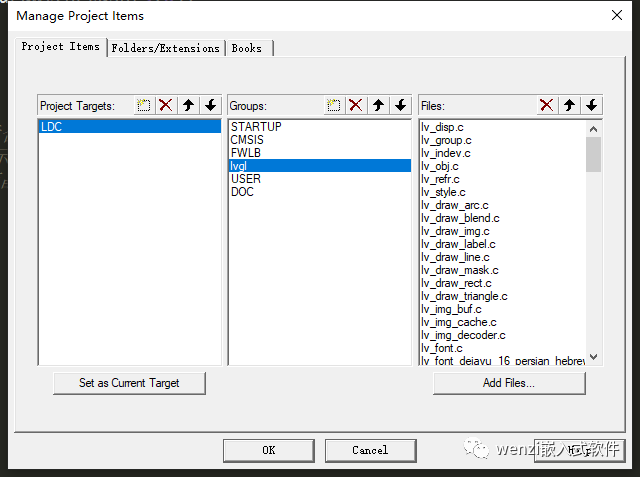

image-20201102140053808

紧接着，我们来看一下 lvgl 官网中的文档对于 lvgl 运行的要求：


从序号 1 ，可以看出，栈空间需要大于 2KB 的空间，推荐大于 8 KB，我们这里设置栈空间为 8KB，也就是将如下所示位置的值改为 0x00002000

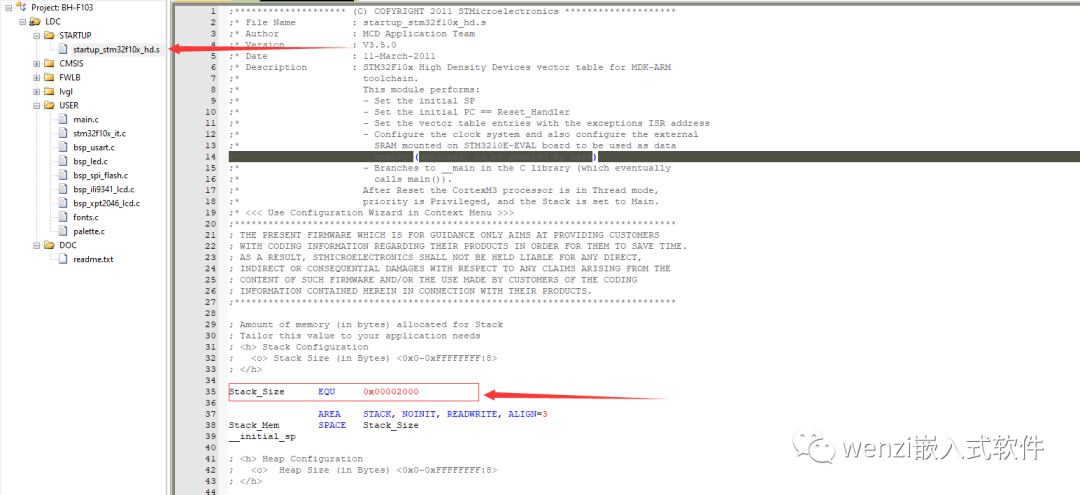

image-20201102141620914

从序号 2 可以知道，它需要 C99 或者更新的编译器，我们这里选择 C99 进行编译，


修改 lv_conf.h 配置文件

接下来，需要修改 lv_conf.h 这个文件，这个文件需要修改的地方有好几个，分别是如下几个地方：

<
