02讲 | PCB板框绘制

原创 已于 2023-02-10 09:26:41 修改 · 3.7k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#板框绘制 #PCB

于 2020-09-20 10:46:56 首次发布
本文介绍了一种绘制PCB板框的方法，包括选择Mechanical层、使用快捷键绘制板框及自定义尺寸等步骤，并提供了检查当前工作层的方法。

目录

一、板框的绘制

一、板框的绘制

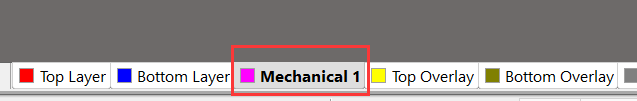

1）选择 Mechanical 层。

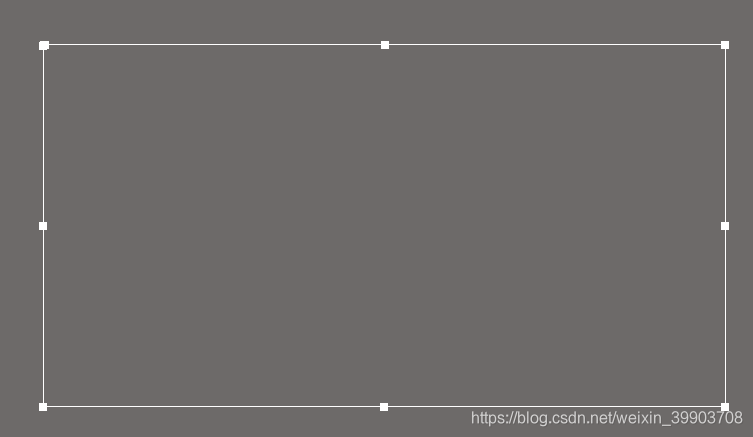

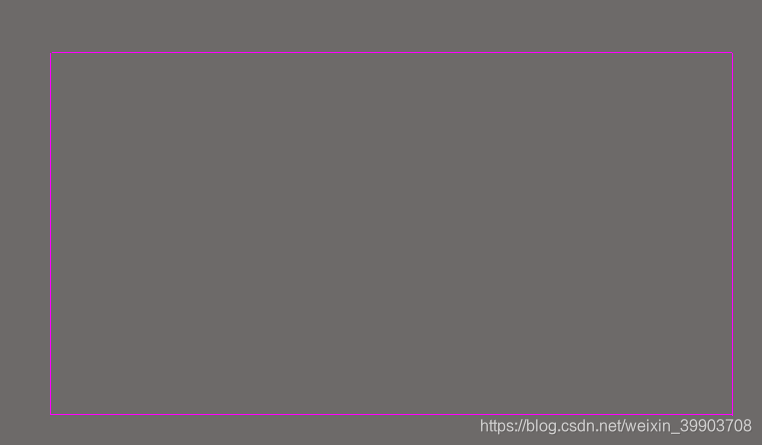

2）先按 p 再按 l  键绘制板框。

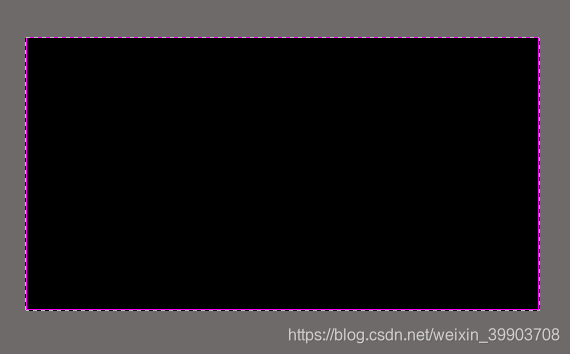

3）按 d s d 键实现自定义板框长宽。

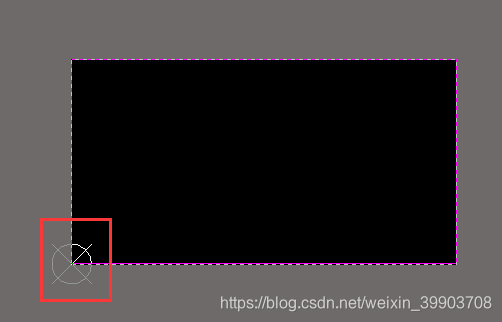

4）左下角处放置一个圆点

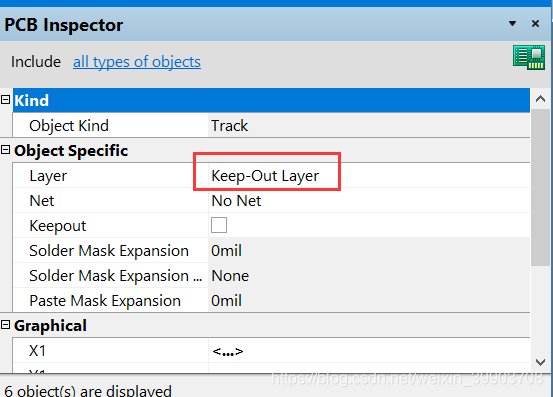

5）按 F11 即可看当前在哪层，同时可以进行选择。
