1、概述及学习目的

通过SolidWorks我们可以轻松地从创建零件和装配体的工程图，并且所创建的工程图与零件和装配体是全相关的。工程图可以实时响应模型的改变，进行同步更新。

本文主要讲解工程图中的最基础部分：

——新建工程图文件和图纸；

——使用“查看调色板”创建工程视图；

——使用尺寸工具；

——验证模型与工程图的关联性。

下面将通过“基本零件建模”一文中的零件来创建工程图。

2、操作步骤

在新建工程图之前，我们先对工程图的选项进行如下的简单设置，未设置项均为默认值。

工具/选项/系统选项/工程图/显示类型：

为新视图显示样式——削除隐藏线；

在新视图显示切边——可见。

工具/选项/文件属性：在新工程图创建好后进行设置，即通过工程图模板设置。

绘图标准——GB；

出详图/视图生成时自动插入——清除所有勾选；

单位/单位系统——MMGS；

线型——边线类型->切边，样式->实线。

步骤1 新建工程图

单击“文件”/“从零件/装配体制作工程图”，按如图1所示选择“工程图_PDM”作为模板创建工程图。然后在弹出的“图纸格式/大小”对话框中选择“A3(GB)”作为图纸格式，单击“确定”或双击图纸格式，如图2所示。

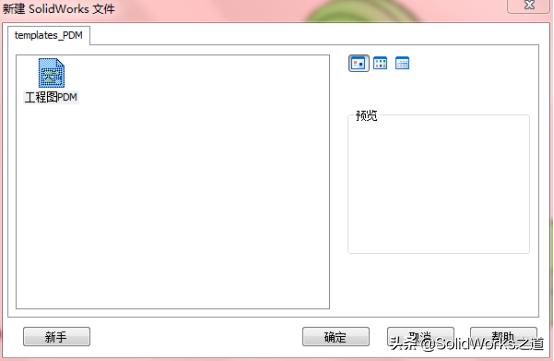

图1 工程图模板选择

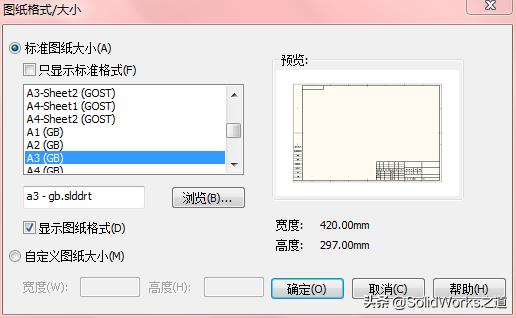

图2 图纸格式和大小选择

步骤2 放置投影视图和等轴测视图

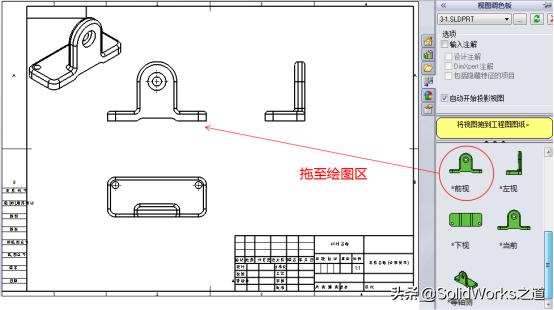

在“视图调色板”中左键单击前视图，拖放到绘图窗口。此时“视图调色板”中的“前视”会消失。移动鼠标至前视图下侧，单击左键，生成俯视图。移动鼠标至前视图的右侧，单击左键，生成左视图。最后移动鼠标至前视图左上方，生成等轴测图。如图3所示。

默认自动生成中心线符号，可以根据自己的实际情况修改设置。

图3 投影视图和等轴测图

步骤3 移动对齐视图

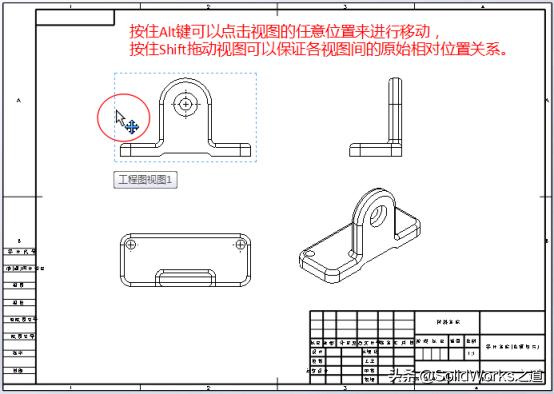

将光标靠近前视图时，其周围会出现虚线边框，此时再移动光标至虚线边框上，光标出现一个“＋”符号，然后单击左键拖动即可移动视图。各视图调整后的最终的位置如图4所示。

图4 移动对齐视图

步骤4 用“模型项目”自动生成尺寸

模型项目可以将零件草图及特征定义尺寸输入到工程图中，包括驱动尺寸和从动尺寸。

单击“注解”/“模型项目”，按图5进行设置，单击“确定”。

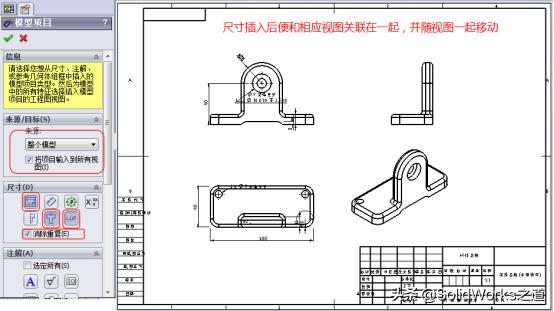

图5 模型项目添加尺寸

步骤5 调整尺寸的位置

在各视图中重新拖放尺寸位置，然后在各视图上右键选择“显示/隐藏”/“显示隐藏的边线”，如图6所示。

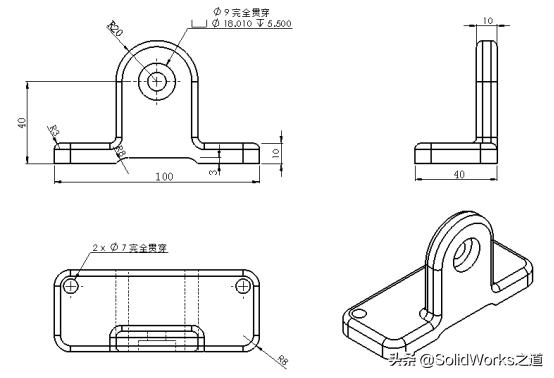

图6 调整尺寸位置

步骤6 移动和复制尺寸到其他视图

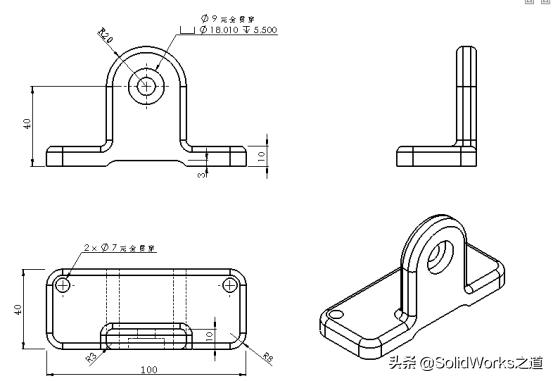

按住Shift键并拖动尺寸100、40、10、R3到其他视图中，将其从原来视图中移除。按住Ctrl键拖动并复制尺寸R8到前视图。如图7所示。

图7 移动复制尺寸

步骤7 智能尺寸标注

单击“智能尺寸”/“快速标注尺寸”，为底座孔添加定位尺寸，如图8所示。

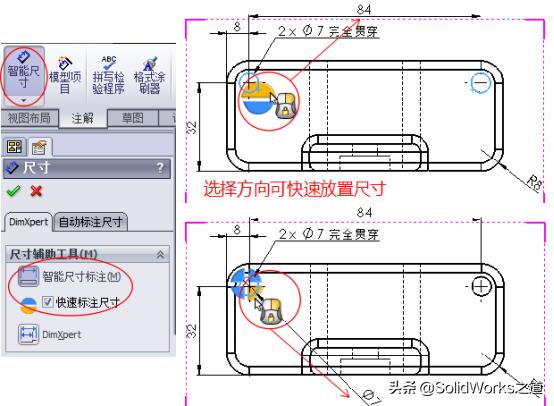

图8 智能尺寸标注

步骤8 修改尺寸并更新工程图

在绘图区双击前视图的尺寸100，弹出尺寸“修改”对话框，进行图9所示的设置，修改结果如图10所示。然后单击“视图”/“重画”或快捷键Ctrl+R，刷新屏幕显示，消除前面操作可能留下的绘图残留。

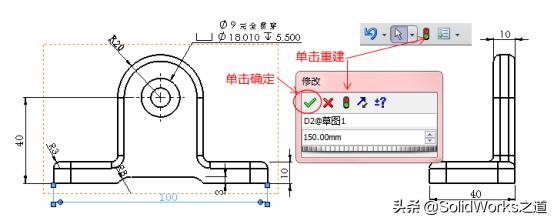

图9 驱动尺寸修改

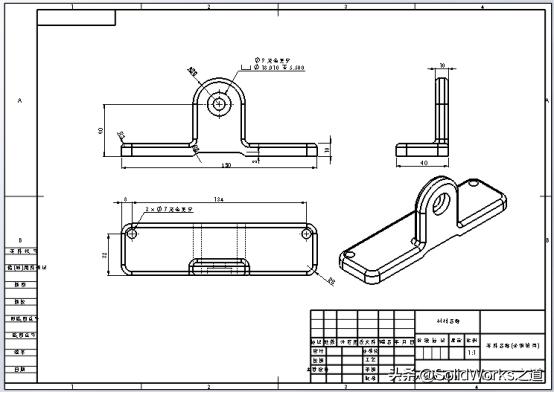

图10 更新工程图及最终图纸

步骤9 切换窗口，查看零件更新

按Ctrl+Tab键，切换文件窗口，选择零件文件，查看零件更新情况，如图11所示，零件底座长度已更新。

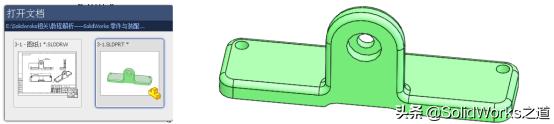

图11 切换窗口

步骤10 关闭工程图

单击“文件”/“关闭”来关闭工程图。在弹出的保存对话框里单击“保存所有”，对工程图及其参考零件同时保存，如图12所示。

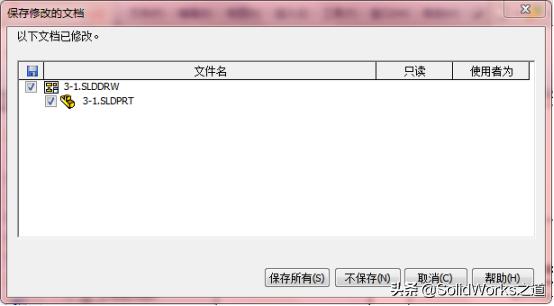

图12 关闭工程图
