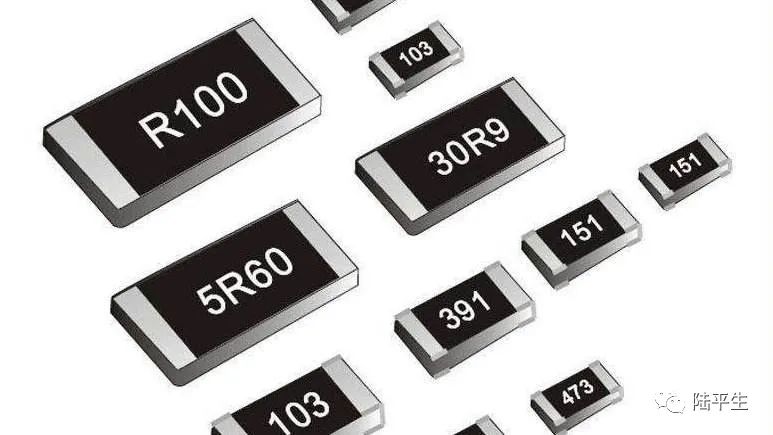

  今天和大家聊一下电阻，缘由呢是某天突然想起了一件事，在之前一家公司的时候应聘需要笔试，其中有一道题目是贴片电阻104的阻值是多大，选项分别为A.100k、B.10k、C.100、D.104，你会选啥呢？也许在读的你和我之前是从事的同一行工作的，那对于你来说确实是太so easy，那么其他人呢？然后呢公司的那位老哥和我闲聊讲到有位应届的毕业生选了D，他说他可以理解你选A，选B，选C，就是不能够理解你选D，然而这真是一个悲伤的故事，那位应届生就是选了个D，当时我也是挺纳闷的，就算你不知道，你猜一个也有百分之七十五的概率避雷，或者不知道直接照着整数去猜也不至于这样，都这么完整的数字了，他何必要去带点零头呢？然而现实就是这么魔幻，好多初出茅庐的新人们都会去选这个D，所以，我写了此文，知道的就当归纳总结一下，不知道的就相当于为你们扫一下盲了，然而在还是现实的生活教育了我，因为有些应届生甚至可能都无法将相同封装的电阻和电容识别出来。贴片电阻如下图，同封装的贴片电感上面是没有数字的……

  可曾想当年刚开始的时候满屋子找5k的电阻，想想都是泪啊，好吧我们常用的E24贴片电阻是没有这个阻值的(哭)。好的，以下让我们开始正文。

   一、分类：

     啥分类？很多人可能都从事电子这行两三年了也没有去深究过电阻的分类，我上面所提到的E24就是其中的一种分类，为什么要叫E24，你点一点下面有几个数字，由这些数字乘以10的多少次方就得到了这个系列的阻值。翻翻你们的工作台，是不是大多数都被这些阻值囊盖掉了？至于为什么是这些阻值，计较这么多干什么，算起来这么麻烦，你又不造电阻，你就一用电阻的，干个一年半载，大概有些什么阻值你差不多心里也有个数了嘛。

E24系列：1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1

  啥，你找到一些上面数值没有囊括的电阻，那不还有其他分类嘛，E48，E96,不过E24用的较多嘛，

E48系列：1.00、1.05、1.10、1.15、1.21、1.27、1.33、1.40、1.47、1.54、1.62、1.69、1.78、1.87、1.91、1.96、2.05、2.15、2.26、2.37、2.49、2.61、2.74、2.80、2.87、3.01、3.16、3.32、3.48、3.57、3.65、3.83、4.02、4.22、4.42、4.64、4.87、5.11、5.36、5.62、5.90、6.19、6.34、6.49、6.81、7.15、7.50、7.87、8.25、8.66、9.09、9.53

E96系列：1.00、1.02、1.05、1.07、1.10、1.13、1.15、1.18、1.21、1.24、1.27、1.30、1.33、1.37、1.40、1.43、1.47、1.50、1.54、1.58、1.62、1.65、1.69、1.74、1.78、1.82、1.87、1.91、1.96、2.00、2.05、2.10、2.15、2.21、2.26、2.32、2.37、2.43、2.49、2.55、2.61、2.67、2.74、2.80、2.87、2.94、3.01、3.09、3.16、3.24、3.32、3.40、3.48、3.57、3.65、3.74、3.83、3.92、4.02、4.12、4.22、4.32、4.42、4.53、4.64、4.75、4.87、4.99、5.11、5.23、5.36、5.49、5.62、5.76、5.90、6.04、6.19、6.34、6.49、6.65、6.81、6.98、7.15、7.32、7.50、7.68、7.87、8.06、8.25、8.45、8.66、8.87、9.09、9.31、9.53、9.76

   好吧，如果你要问我为啥不直接用E96就行了，那实在不好意思，我可能也不大讲的出原因，首先E24差不多就能满足一般的电路设计了，如果你不一般那就当我没说，还有个E96价钱要贵点呗。好吧，讲完分类咱来讲下封装吧。

    二、封装：

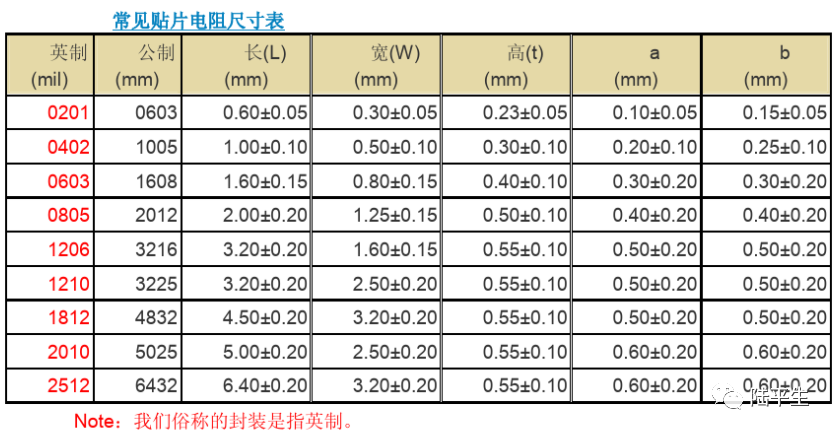

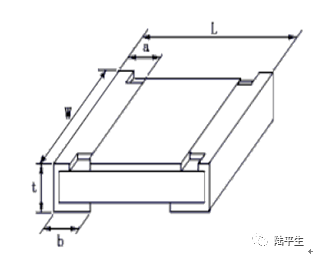

如果你不知道啥是封装，看下图，也就是大小不一样而已，当然了0603,0805,1206一般大家都用的比较多，其他更小的封装可能用在更加精密需要节约空间的地方，下图长宽高大家都知道，a,b可能不知道是啥，我解释下，是你上面和下面焊盘的宽度。

当然同样的阻值封装不同，其功率也是有差异的，如下：

0402功率1/16W，0603功率1/10W，0805功率1/8W，1206功率1/4W，1812功率1/2W，2010功率3/4W，2512功率1W

     三、读值：

好吧，下面我们进入最关键的一步了读值，就是根据贴片的标识来读值，而不是用万用表一个个去测量。说到这我们再说回上面E24和E96还有另一个区别，精度，E24类别的精度一般为5%误差，当然现在也有1%误差的，而E96都是1%误差的，在了解完这个之后我们就可以进行读值了。

首先，抄起手边的贴片电阻，上面是不是差不多都是3个字的，好的如果封装很小那当我没讲，封装太小不会标示的，你总不能指望0402的封装上面给你标三个字吧，如果你拿起的上面标了四个字，这个我们等会再讲。

三个数字的表示你的电阻误差为5%，前两位代表有效数字，第三位代表乘0的倍率，如100，取两个有效数字10，后面加0个0，有效位乘以10的0次方即为10欧姆；101，取两个有效数字10，后面加1个0，有效位乘以10的1次方即为100欧姆；同理102即为1k欧姆，103即为10k欧姆，473即为47k欧姆，好的如上是三位都是数字的，还有一些上面带了个字母R，此时我们就要以另外一种读法去读了，将R看做小数点，如1R0，即为1.0欧姆，1R2即为1.2欧姆。

如果是四位数的话，那么表示你的电阻误差为1%，此时前三位代表有效数字，第四位代表乘0的倍率，同上，比如1002代表100乘以10的二次方即为10k欧姆，4702即为47k欧姆，同473读值一样，仅误差不一，如带R，上述规则一样，如1R00和1R0读值一样为1欧姆。1R20和1R2读值一样为1.2欧姆。

好吧，如果你的贴片电阻也是三位，但是带了X，A，B，C四个字母的某一个，那么此电阻就是E96类别的，如果遇到此类，查E96阻值对照表即可，因为此类在一般性的电路设计里面用到的也不是很多，遇到查表即可。

好的，此文仅仅是帮知道的稍微归一下类，不知道的扫一下盲区，如您能阅读，是我的荣幸，生活中还有许多用色环表示的插件电阻，五色环，四色环，电阻的精度以及大小都藏在这些色环之中，如您有兴趣，也可查阅相关方面的知识。

再见，各位。
