1．项目概述与架构分析

日前微软推出了基于.NET Framework 2.0开发的Petshop 4。新的Petshop4实现了与Petshop 3相同甚至更多的特性，由于采用了Master Pages，Membership，以及Profile，SqlCacheDependency，但是代码量却减少了四分之一。同时，在事务、数据缓存、安全方面使用了.NET 2.0附带的特性，构建了一个灵活的最佳实践的应用程序。

他们利用了Project Conversion Wizard把项目从ASP.NET 1.1移植到了ASP.NET 2.0，然后做了以下改动：

1．用System.Transactions代替了原来的Serviced Components提供的事务功能

代码实现：PetShop.BLL.OrderSynchronous 的 publicvoid Insert(PetShop.Model.OrderInfo order)。

2．用强类型的范型集合代替了原来的弱类型集合

public IList GetProductsByCategory(string category)

{

// Return new if the string is empty

if (string.IsNullOrEmpty(category))

return new List();

// Run a search against the data store

return dal.GetProductsByCategory(category);

}

3．采用ASP.NET 2.0 Membership来做认证和授权

4．创建了针对Oracle 10g的Custom ASP.NET 2.0 Membership Provider

5．利用ASP.NET 2.0的Custom oracle 和SQL Server Profile Providers 做用户状态管理，包括购物车等

6．采用了Master Pages，取代了原来的用户控件，来实现统一的界面效果

7．使用了ASP.NET 2.0 Wizard控件实现check-out

8．使用了SqlCacheDependency来实现数据库层次的缓存更新(cache invalidation)功能

9．使用了消息队列来实现异时订单处理。

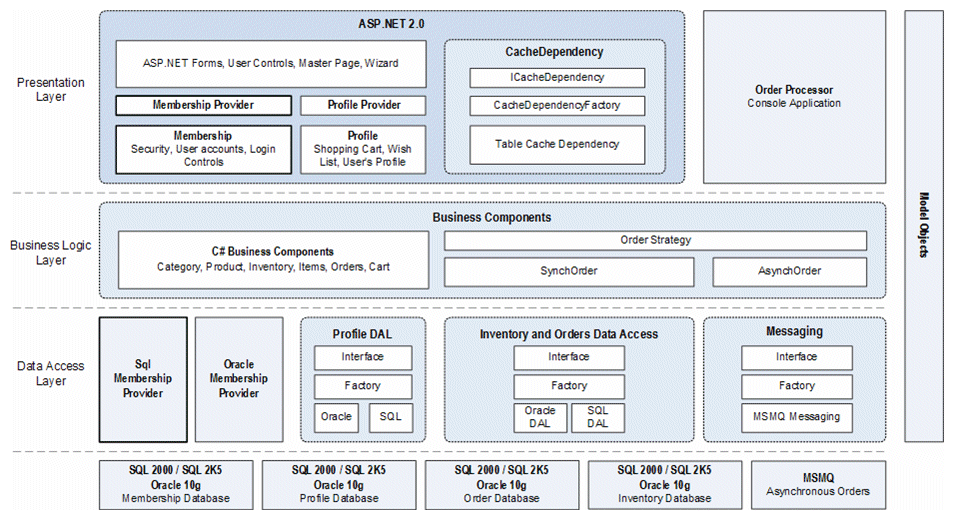

2.整体架构：

数据库：(暂略)

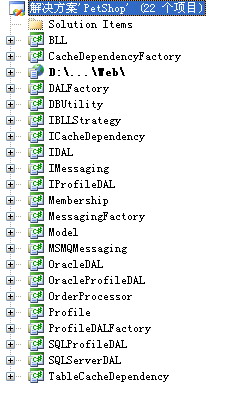

项目列表：从整体可以看出，Pet Shop 4的项目体系已经很庞大，考虑的方面也较3.0更全面复杂。

序号

项目名称

描述

1

BLL

业务逻辑层

2

CacheDependencyFactory

缓存依赖类的工厂类

3

WEB

表示层

4

DALFactory

数据层的抽象工厂

5

DBUtility

数据访问类组件

6

IBLLStrategy

同步/异步策略接口

7

ICacheDependency

缓存依赖类接口

8

IDAL

数据访问层接口定义

9

IMessaging

异时处理消息队列接口定义

10

IProfileDAL

Profile的数据访问层接口定义

11

Membership

Membership认证和授权管理

12

MessagingFactory

异时处理消息队列的抽象工厂

13

Model

业务实体

14

MSMQMessaging

异时处理消息队列的实现

15

OracleDAL

Oracle数据访问层

16

OracleProfileDAL

Oracle的Profile Providers做用户状态管理，包括购物车等

17

OrderProcessor

后台处理进程，处理订单队列

18

Profile

Profile的数据访问层

19

ProfileDALFactory

ProfileDAL的工厂类(反射创建ProfileDAL)

20

SQLProfileDAL

SQL Server 的Profile Providers做用户状态管理，包括购物车等

21

SQLServerDAL

SQLServer数据访问层

22

TableCacheDependency

缓存依赖实现类

项目分解：

由于整体已经有22个项目，所以，对于初学者一看就晕了，可以大体上分几块去理解。

序号

项目名称

描述

1

WEB

表示层

2

Model

业务实体

3

BLL

业务逻辑层

4

DALFactory

数据层的抽象工厂

5

IDAL

数据访问层接口定义

6

SQLServerDAL

SQLServer数据访问层

7

OracleDAL

Oracle数据访问层

8

DBUtility

数据库访问组件基础类

9

CacheDependencyFactory

缓存依赖类的工厂类

10

ICacheDependency

缓存依赖类接口

11

TableCacheDependency

缓存依赖实现类

12

IBLLStrategy

同步/异步处理策略接口(实现在bll根据配置反射选择)

13

MessagingFactory

异时处理消息队列的抽象工厂

14

IMessaging

异时处理消息队列接口定义

15

MSMQMessaging

异时处理消息队列的实现

16

Profile

Profile的数据访问层

17

ProfileDALFactory

ProfileDAL的工厂类(反射创建ProfileDAL)

18

IProfileDAL

Profile的数据访问层接口定义

19

OracleProfileDAL

Oracle的Profile Providers做用户状态管理

20

SQLProfileDAL

SQL Server 的Profile Providers做用户状态管理

21

Membership

Membership认证和授权管理

22

OrderProcessor

后台处理进程，处理订单队列

3．Petshop 4中的设计模式：

工厂模式:

首当其冲的就是工厂模式，很容易就可以看出来，也是应用最多的。

DALFactory：数据访问层的抽象工厂(决定创建哪种数据库类型的数据访问层。可以选择：SQLServer，Oracle)

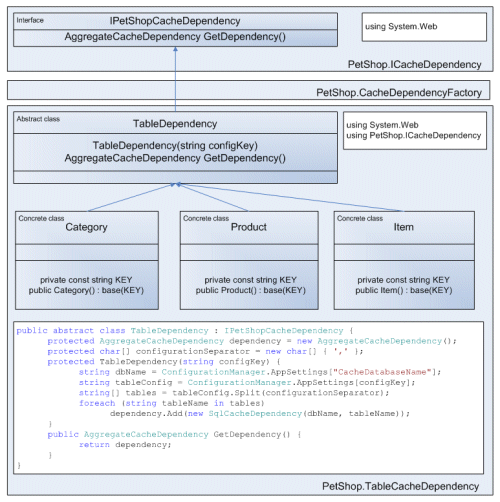

CacheDependencyFactory：缓存依赖类的工厂类。(创建具体表的缓存依赖)

MessagingFactory ：异时处理消息队列的抽象工厂(反射创建具体的异时处理类)

ProfileDALFactory：ProfileDAL的工厂类(反射选择创建Oracle 和SQL Server的 ProfileDAL)

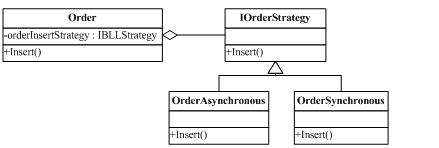

策略模式:IorderStrategy

中介模式

CategoryDataProxy ItemDataProxy  ProductDataProxy

具体介绍可以参看MSDN：

.NET Pet Shop 4: Migrating an ASP.NET 1.1 Application to 2.0
