Spring Cloud Stream 在 Spring Cloud 体系内用于构建高度可扩展的基于事件驱动的微服务,其目的是为了简化消息在 Spring Cloud 应用程序中的开发。


Spring Cloud Stream (后面以 SCS 代替 Spring Cloud Stream) 本身内容很多,而且它还有很多外部的依赖,想要熟悉 SCS,必须要先了解 Spring Messaging 和 Spring Integration 这两个项目,接下来,文章将从围绕以下三点进行展开:


  • 什么是 Spring Messaging;

  • 什么是 Spring Integration;

  • 什么是 SCS 体系及其原理;


Spring Messaging


Spring Messaging 是 Spring Framework 中的一个模块,其作用就是统一消息的编程模型。

  • 比如消息 Messaging 对应的模型就包括一个消息体 Payload 和消息头 Header:

640?wx_fmt=jpeg

  • 消息通道 MessageChannel 用于接收消息,调用 send 方法可以将消息发送至该消息通道中 :

640?wx_fmt=jpeg

消息通道里的消息如何被消费呢?
  • 由消息通道的子接口可订阅的消息通道 SubscribableChannel 实现,被 MessageHandler 消息处理器所订阅:

  • MessageHandler 真正地消费/处理消息:

Spring Messaging 内部在消息模型的基础上衍生出了其它的一些功能,如:

1. 消息接收参数及返回值处理:消息接收参数处理器 HandlerMethodArgumentResolver 配合 @Header, @Payload 等注解使用;消息接收后的返回值处理器 HandlerMethodReturnValueHandler 配合 @SendTo 注解使用;

2. 消息体内容转换器 MessageConverter

3. 统一抽象的消息发送模板 AbstractMessageSendingTemplate

4. 消息通道拦截器 ChannelInterceptor


Spring Integration


Spring Integration 提供了 Spring 编程模型的扩展用来支持企业集成模式(Enterprise Integration Patterns),是对 Spring Messaging 的扩展。

它提出了不少新的概念,包括消息路由 MessageRoute、消息分发 MessageDispatcher、消息过滤 Filter、消息转换 Transformer、消息聚合 Aggregator、消息分割 Splitter 等等。同时还提供了 MessageChannelMessageHandler 的实现,分别包括 DirectChannel、ExecutorChannel、PublishSubscribeChannelMessageFilter、ServiceActivatingHandler、MethodInvokingSplitter 等内容。

这里为大家介绍几种消息的处理方式:

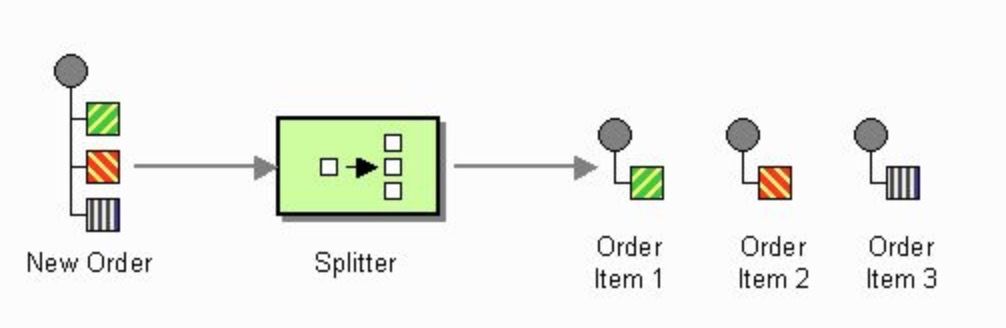

  • 消息的分割:

640?wx_fmt=png

  • 消息的聚合:

640?wx_fmt=png

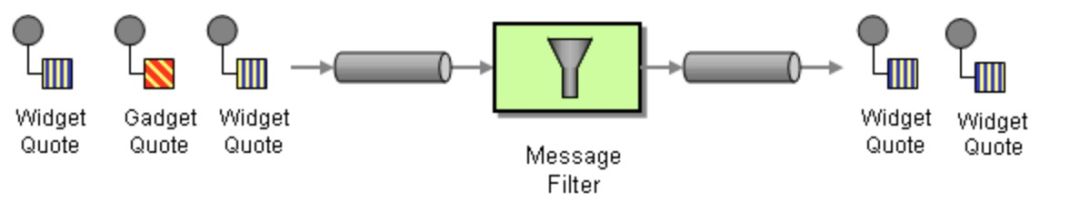

  • 消息的过滤:

640?wx_fmt=png

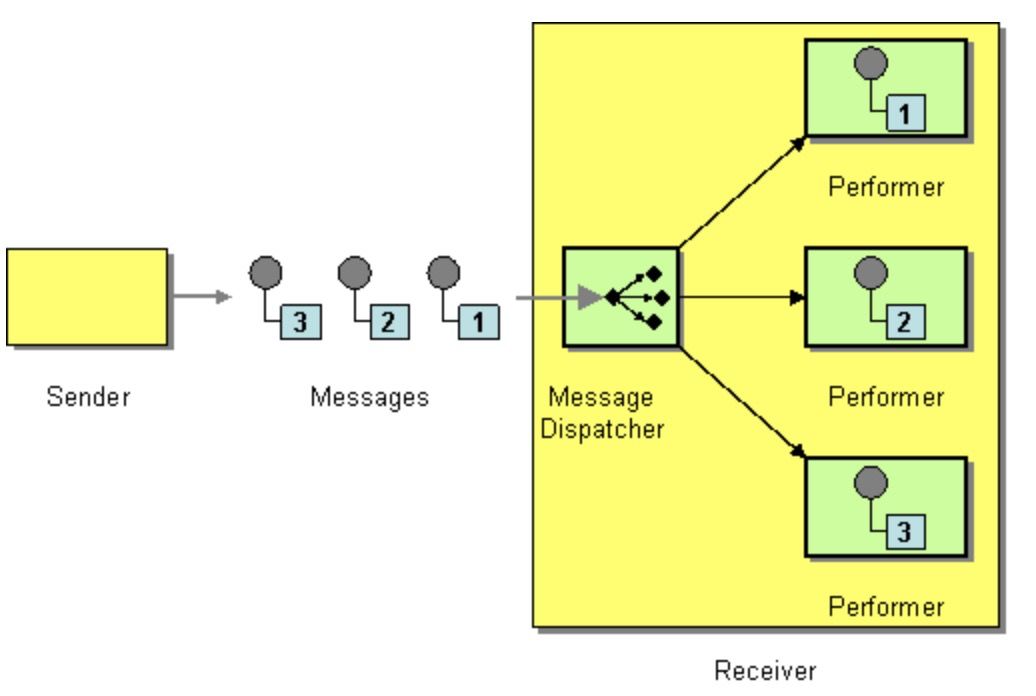

  • 消息的分发:

640?wx_fmt=png


接下来,我们以一个最简单的例子来尝试一下 Spring Integration:

这段代码解释为:



SubscribableChannel messageChannel =new DirectChannel(); // 1

messageChannel.subscribe(msg-> { // 2
 System.out.println("receive: " +msg.getPayload());
});

messageChannel.send(MessageBuilder.withPayload("msgfrom alibaba").build()); // 3


1. 构造一个可订阅的消息通道 messageChannel

2. 使用 MessageHandler 去消费这个消息通道里的消息;

3. 发送一条消息到这个消息通道,消息最终被消息通道里的 MessageHandler 所消费。

最后控制台打印出: receive: msg from alibaba

DirectChannel 内部有个 UnicastingDispatcher 类型的消息分发器,会分发到对应的消息通道 MessageChannel 中,从名字也可以看出来,UnicastingDispatcher 是个单播的分发器,只能选择一个消息通道。那么如何选择呢? 内部提供了 LoadBalancingStrategy 负载均衡策略,默认只有轮询的实现,可以进行扩展。

我们对上段代码做一点修改,使用多个 MessageHandler 去处理消息:

由于 DirectChannel 内部的消息分发器是 UnicastingDispatcher 单播的方式,并且采用轮询的负载均衡策略,所以这里两次的消费分别对应这两个 MessageHandler。控制台打印出:

既然存在单播的消息分发器 UnicastingDispatcher,必然也会存在广播的消息分发器,那就是 BroadcastingDispatcher,它被 PublishSubscribeChannel 这个消息通道所使用。广播消息分发器会把消息分发给所有的 MessageHandler

发送两个消息,都被所有的 MessageHandler 所消费。控制台打印:


Spring Cloud Stream


SCS与各模块之间的关系是:

  • SCS 在 Spring Integration 的基础上进行了封装,提出了 Binder, Binding, @EnableBinding, @StreamListener 等概念;

  • SCS 与 Spring Boot Actuator 整合,提供了 /bindings, /channels endpoint;

  • SCS 与 Spring Boot Externalized Configuration 整合,提供了 BindingProperties, BinderProperties 等外部化配置类;

  • SCS 增强了消息发送失败的和消费失败情况下的处理逻辑等功能。

  • SCS 是 Spring Integration 的加强,同时与 Spring Boot 体系进行了融合,也是 Spring Cloud Bus 的基础。它屏蔽了底层消息中间件的实现细节,希望以统一的一套 API 来进行消息的发送/消费,底层消息中间件的实现细节由各消息中间件的 Binder 完成。

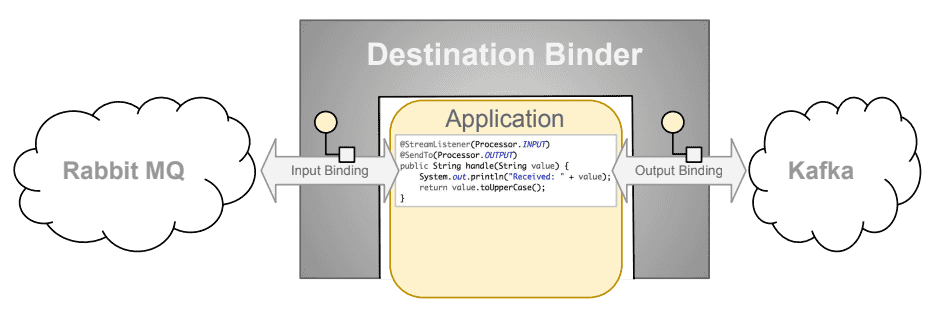

Binder 是提供与外部消息中间件集成的组件,为构造 Binding提供了 2 个方法,分别是 bindConsumerbindProducer ,它们分别用于构造生产者和消费者。目前官方的实现有 Rabbit BinderKafka BinderSpring Cloud Alibaba 内部已经实现了 RocketMQ Binder

640?wx_fmt=png

从图中可以看出,Binding 是连接应用程序跟消息中间件的桥梁,用于消息的消费和生产。我们来看一个最简单的使用 RocketMQ Binder 的例子,然后分析一下它的底层处理原理:

  • 启动类及消息的发送:

  • 消息的接收:

这段代码很简单,没有涉及到 RocketMQ 相关的代码,消息的发送和接收都是基于 SCS 体系完成的。如果想切换成 RabbitMQ 或 Kafka,只需修改配置文件即可,代码无需修改。

我们来分析下这段代码的原理:


1. @EnableBinding 对应的两个接口属性 Source 和 Sink 是 SCS 内部提供的。SCS 内部会基于 Source 和 Sink 构造 BindableProxyFactory,且对应的 output 和 input 方法返回的 MessageChannel 是 DirectChannel。output 和 input 方法修饰的注解对应的 value 是配置文件中 binding 的 name。

配置文件里 bindings 的 name 为 output 和 input,对应 SourceSink 接口的方法上的注解里的 value:

2. 构造 CommandLineRunner,程序启动的时候会执行 CustomRunner run 方法。

3. 调用 Source 接口里的 output 方法获取 DirectChannel,并发送消息到这个消息通道中。这里跟之前 Spring Integration 章节里的代码一致。

  • Source 里的 output 发送消息到 DirectChannel 消息通道之后会被 AbstractMessageChannelBinder#SendingHandler 这个 MessageHandler 处理,然后它会委托给 AbstractMessageChannelBinder#createProducerMessageHandler 创建的 MessageHandler 处理(该方法由不同的消息中间件实现);

  • 不同的消息中间件对应的 AbstractMessageChannelBinder#createProducerMessageHandler 方法返回的 MessageHandler 内部会把 Spring Message 转换成对应中间件的 Message 模型并发送到对应中间件的 broker;

4. 使用 @StreamListener 进行消息的订阅。请注意,注解里的 Sink.input 对应的值是 "input",会根据配置文件里 binding 对应的 name 为 input 的值进行配置:

  • 不同的消息中间件对应的 AbstractMessageChannelBinder#createConsumerEndpoint 方法会使用 Consumer 订阅消息,订阅到消息后内部会把中间件对应的 Message 模型转换成 Spring Message;

  • 消息转换之后会把 Spring Message 发送至 name 为 input 的消息通道中;

  • @StreamListener 对应的 StreamListenerMessageHandler 订阅了 name 为 input 的消息通道,进行了消息的消费;

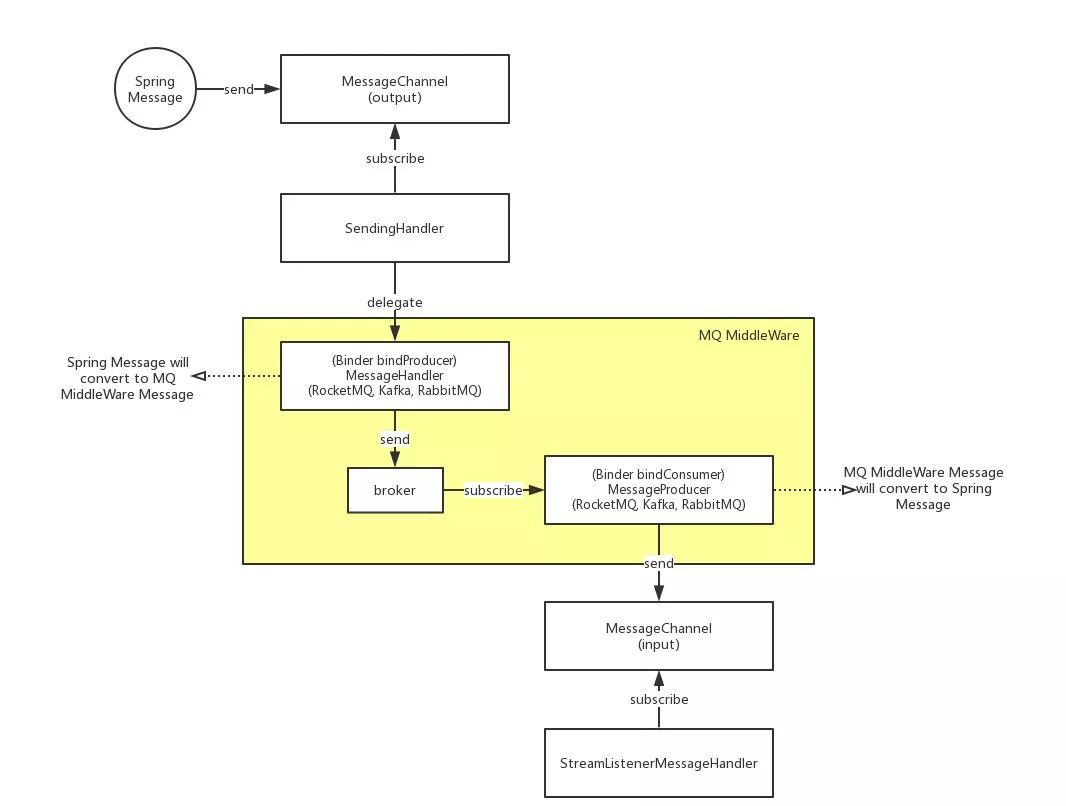

这个过程文字描述有点啰嗦,用一张图总结一下(黄色部分涉及到各消息中间件的 Binder 实现以及 MQ 基本的订阅发布功能):

640?wx_fmt=jpeg

SCS 章节的最后,我们来看一段 SCS 关于消息的处理方式的一段代码:

有没有发现这段代码跟 Spring MVC Controller 中接收请求的代码很像? 实际上他们的架构都是类似的,Spring MVC 对于 Controller 中参数和返回值的处理类分别是org.springframework.web.method.support.HandlerMethodArgumentResolverorg.springframework.web.method.support.HandlerMethodReturnValueHandler

Spring Messaging 中对于参数和返回值的处理类之前也提到过,分别是 org.springframework.messaging.handler.invocation.HandlerMethodArgumentResolverorg.springframework.messaging.handler.invocation.HandlerMethodReturnValueHandler

它们的类名一模一样,甚至内部的方法名也一样。


总结


640?wx_fmt=png

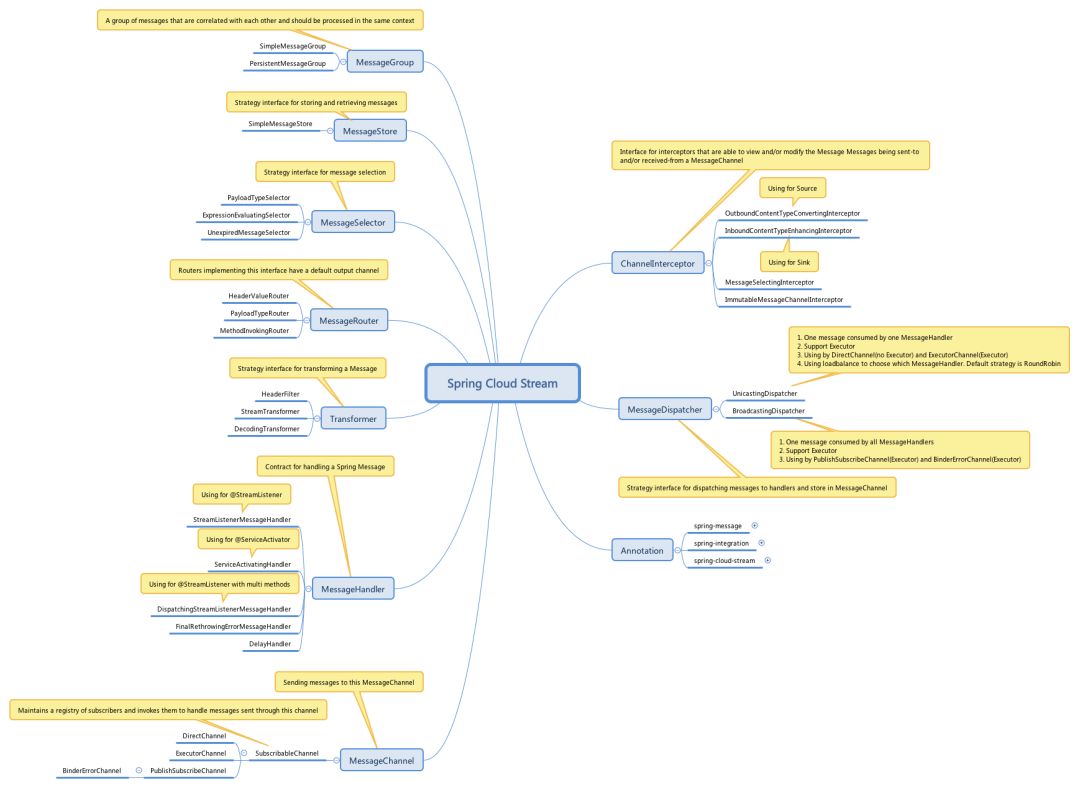

上图是 SCS 体系相关类说明的总结,关于 SCS 以及 RocketMQ Binder 更多相关的示例,可以参考 RocketMQ Binder Demos(Demos 地址:点击“阅读原文”,包含了消息的聚合、分割、过滤;消息异常处理;消息标签、SQL过滤;同步、异步消费等等。

下一篇文章,我们将分析消息总线(Spring Cloud Bus) 在 Spring Cloud 体系中的作用,并逐步展开,分析 Spring Cloud Alibaba 中的 RocketMQ Binder 是如何实现 Spring Cloud Stream 标准的。
