修改选中_AD笔记原理图：1.原理图批量修改元器件参数以及顺序命名

1.批量修改元器件参数

以电阻为例，批量修改元器件参数并且排序命名元器件名称

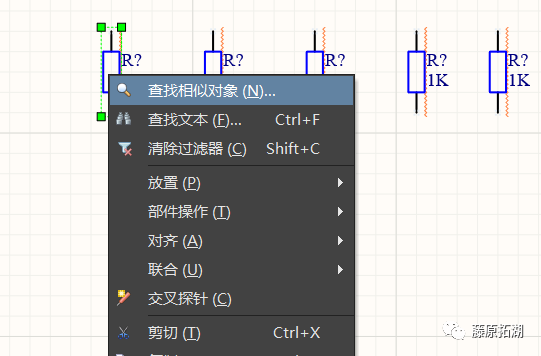

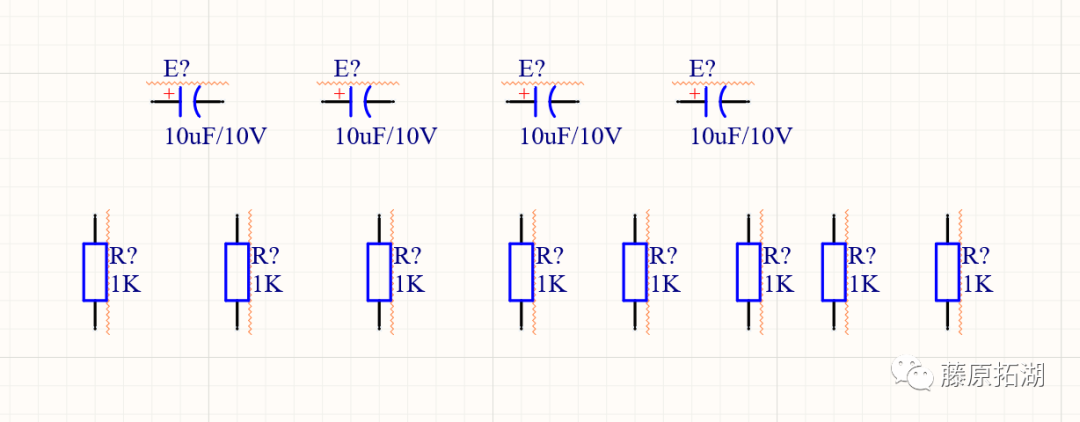

在实际工程中，我们要处理很多的元器件，以上图为例，我们要先排除其他对象，如上面一排电容，那么我们右键点击其中一个电阻，选择查找相似对象

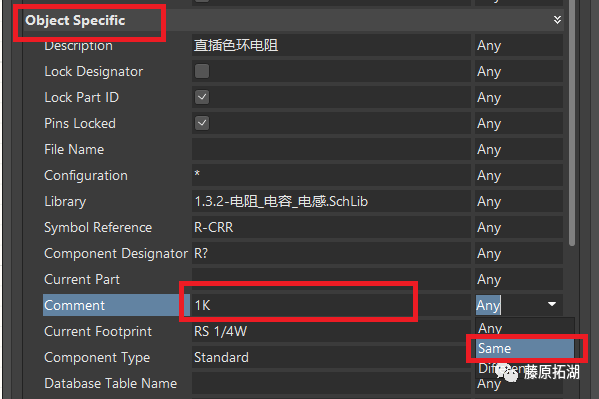

电阻相同阻值为1K为其中一个标志，那么我们选择相同的条件，点same

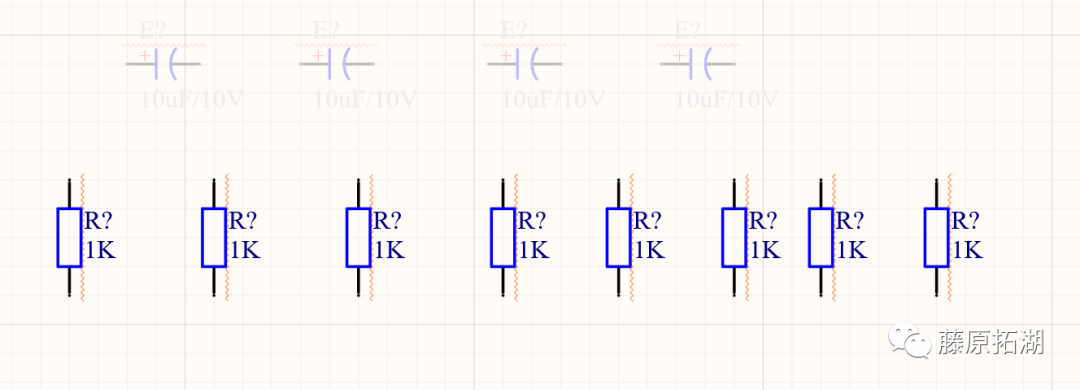

如图，不为相同参数1K的电阻的元器件被隐藏

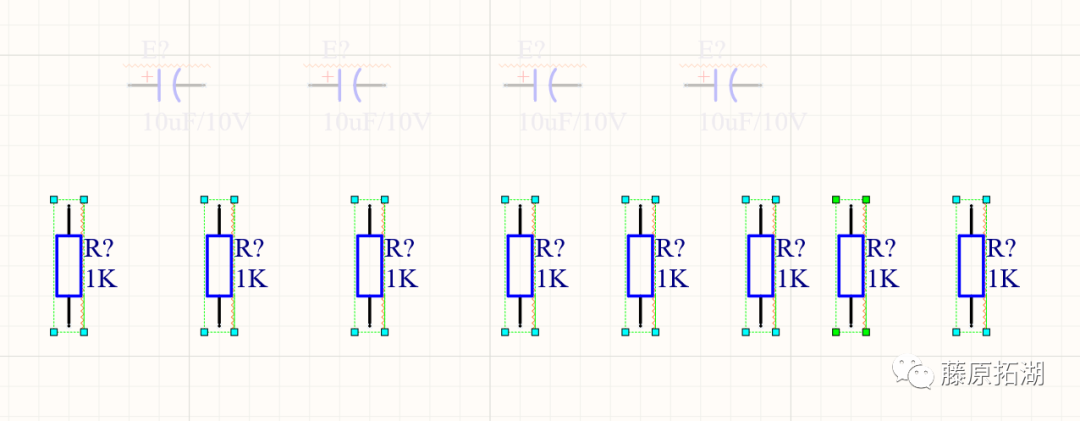

我们CTRL+A全部选中

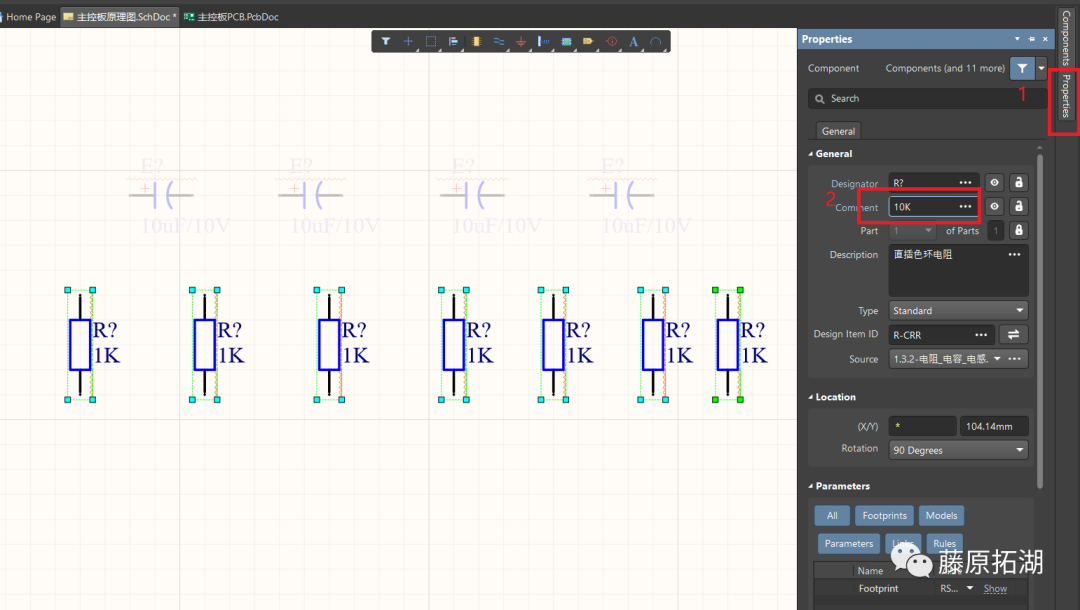

我们在右侧Properties中修改电阻的阻值为10K

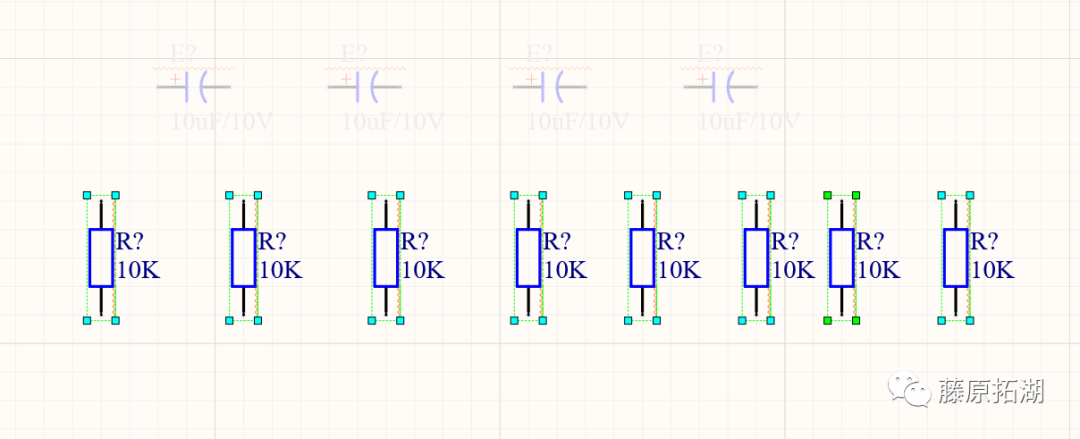

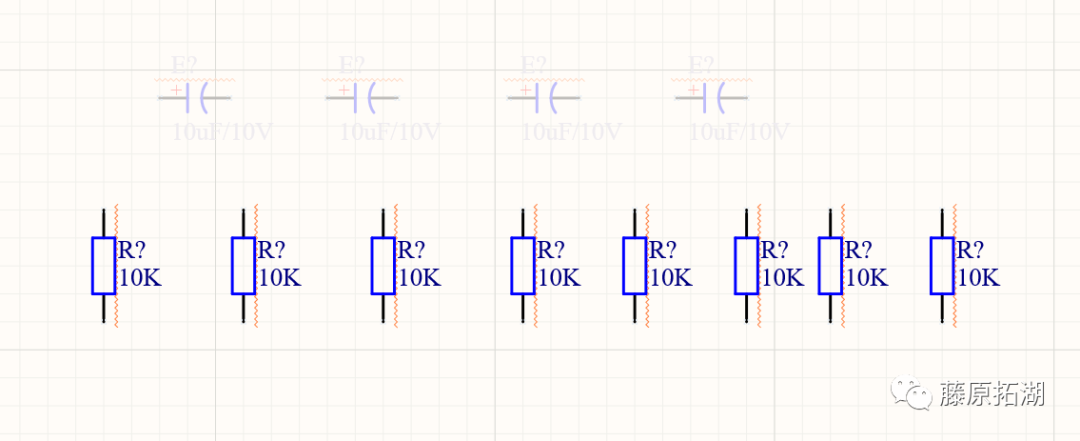

这样，我们就批量修改好了我们的电阻阻值，选中和修改其他参数同理

2.批量顺序命名元器件同样，我们全选需要命名的元器件

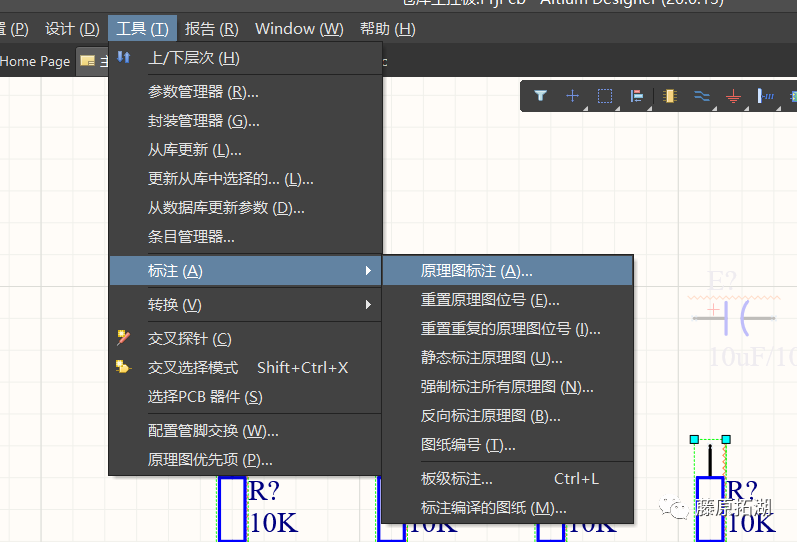

选择工具->标注->原理图标注

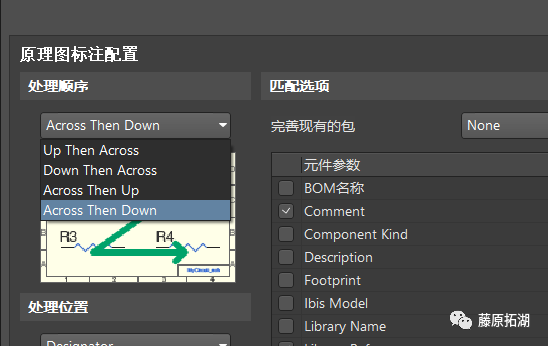

我们可以选择是顺序往下，还是顺序往上，这里我们选择顺序往下数

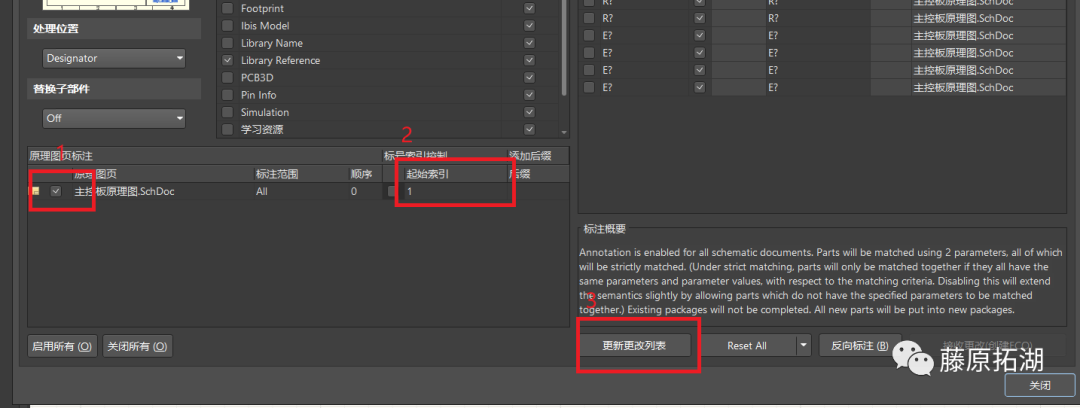

选择我们需要更改的原理图，可以自己设置起始的数字，然后点击更新更改列表

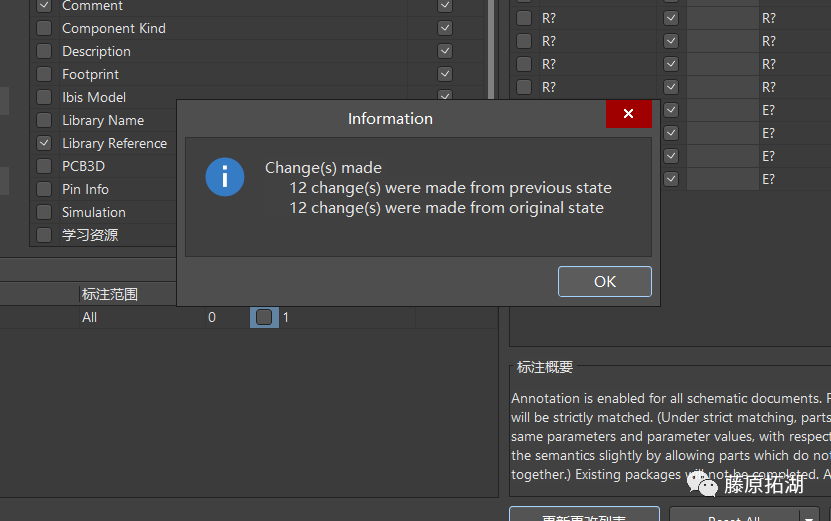

点击OK

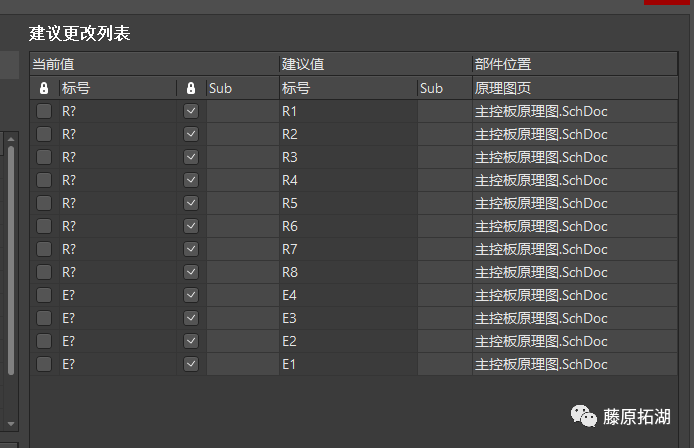

在右边状态栏会自动显示推荐更改后的元器件命名

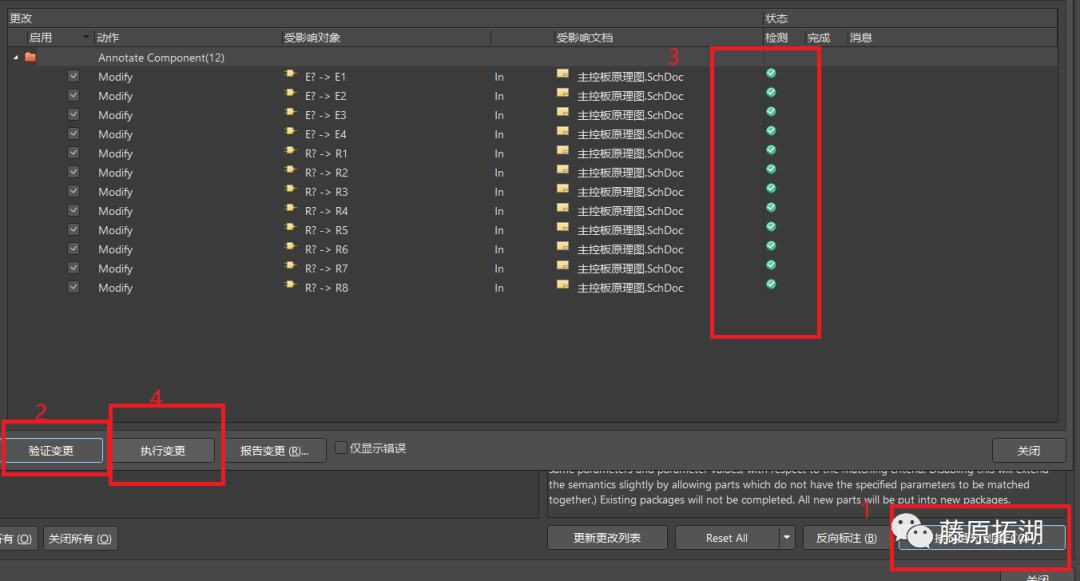

点击接受更改创建，然后先验证变更，无问题后我们点击执行变成，关闭窗口

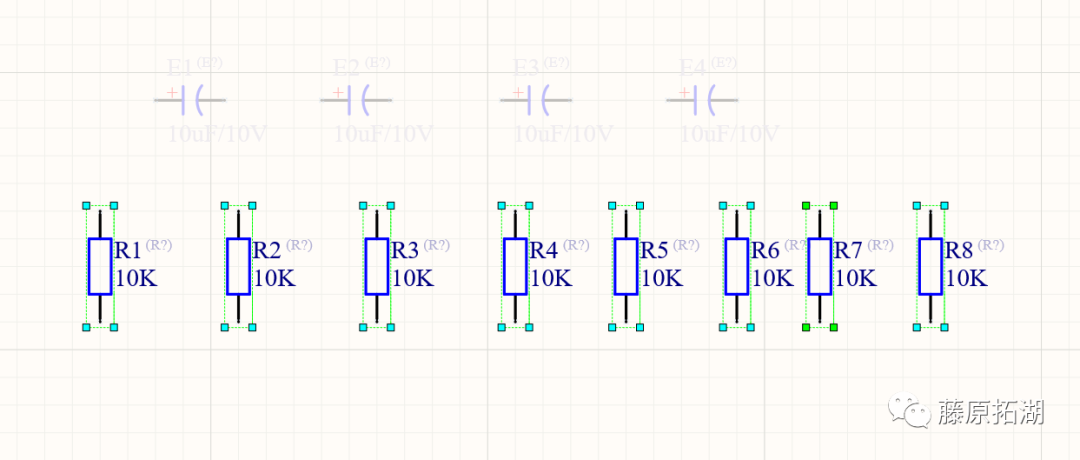

这样，我们就批量顺序命名完毕

3.退出隐藏元器件

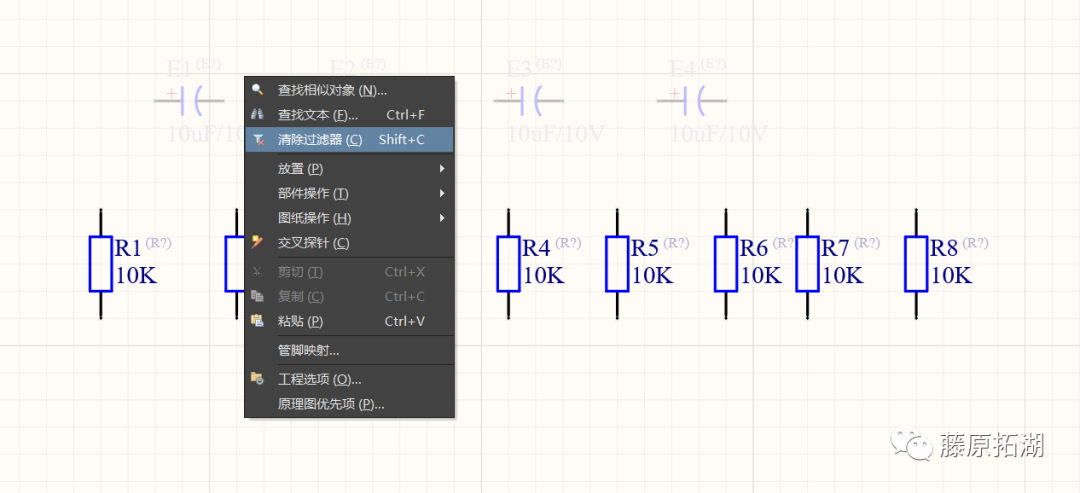

  我们，修改完成后，如何将隐藏的取消。我们在原理图上点击右键，选择清除过滤器，这样就取消隐藏了，或者使用快捷键Shift+C(在AD中使用快捷键一定要记住是在输入法英文状态下)
