任务描述：

某企业承担了一个LED数码显示设计任务；要求单片机控制一个数码管显示0→1→2→3→4→5→6→7→8→9，每个状态停留1秒。请用单片机设计其控制系统并调试运行。

仿真视频

知乎视频​www.zhihu.com

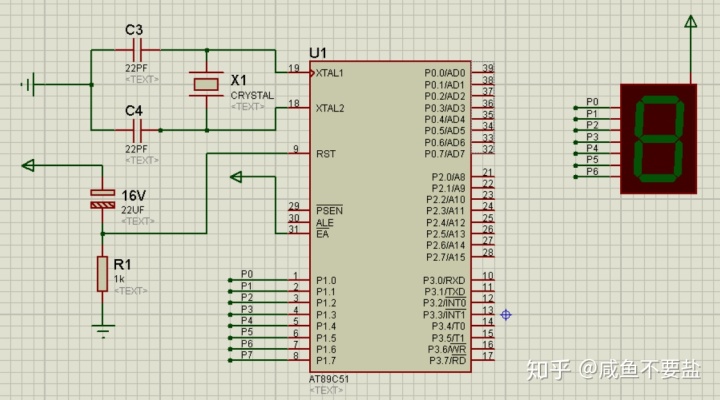

硬件电路原理图

元件清单

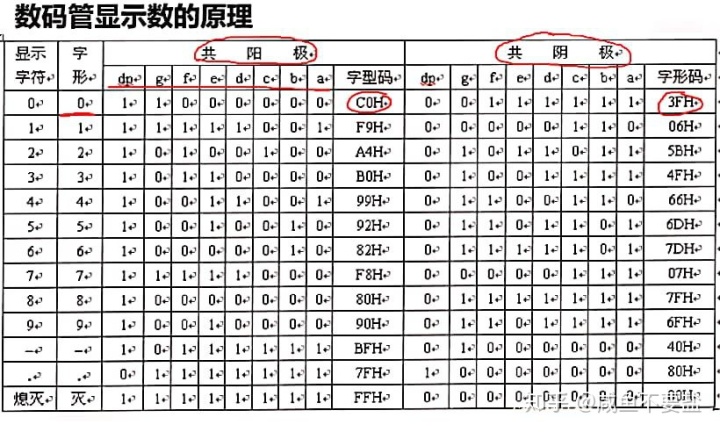

数码管显示数的字形码(根据选用数码管的型号使用，共阳极与共阴极)

C语言程序

#include<reg51.h>

void delay1s();

unsigned char LED[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

void main()

{

unsigned char i;

TMOD=0X10;

while(1)

{

for(i=0;i<10;i++)

{

P1=LED[i];

delay1s();

}

}

}

void delay1s()

{

unsigned char i;

for(i=0;i<20;i++)

{

TH1=0X3C;

TL1=0xb0;

TR1=1;

while(!TF1);

TF1=0;

}

}
