visio调整形状位置_VISIO绘图技巧—鱼骨图的绘制

      鱼骨图，又称因果图，是由日本管理大师石川馨先生所发展出来的，故又名石川图。鱼骨图是一种发现问题“根本原因”的方法。在制造行业通常用来查找产品故障/缺陷原因。

      Visio有自带鱼骨图的图形库，用来绘制鱼骨图非常方便。下面简要介绍一下具体的绘制过程和方法。

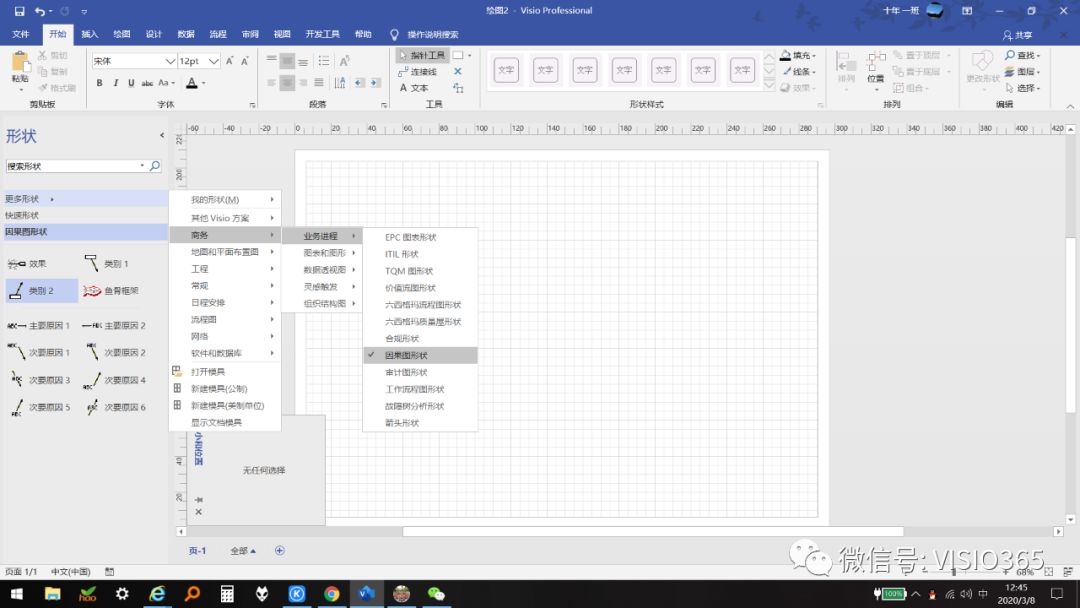

       鱼骨图的图形库在商务—业务进程—因果图形状下

      一般我们要把页面设置成横板，以便绘制鱼骨图。首先在左侧图形库中选中效果图形，拖到绘图画布中，调整位置、大小等。这个图形也称作为大骨，即问题的主要原因。我们这里在矩形框中输入问题标题变速箱漏油。

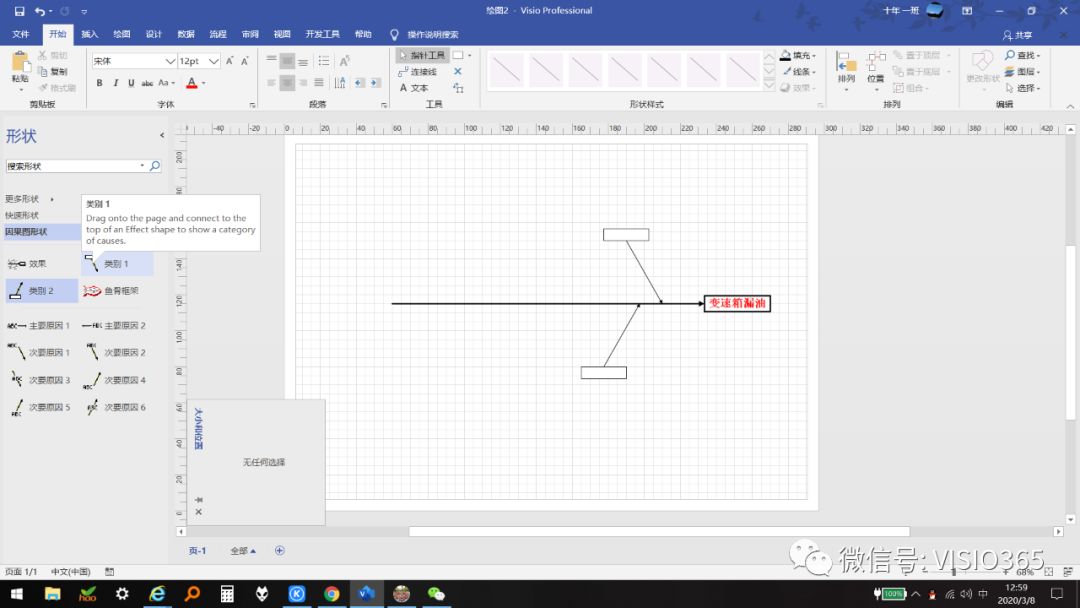

      接着我们按照人、机、料、法、环、测等类别，从左侧图形库中分别选中类别1、类别2图形，拖到画布中。

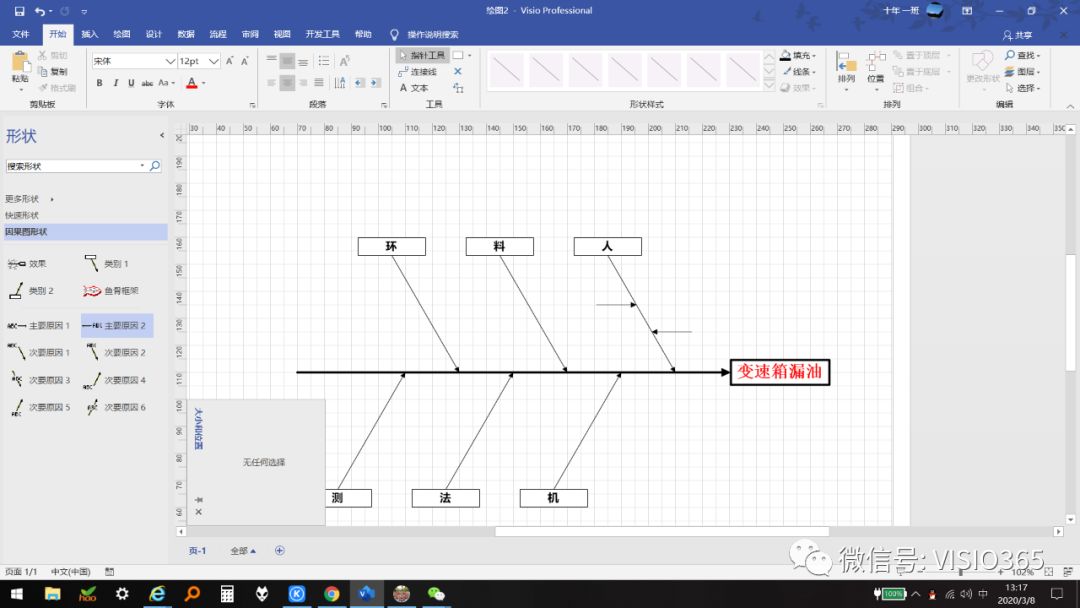

      继续拖入图形，并调节图形大小和位置，使之对称分布。然后在类别矩形框中输入原因类别。

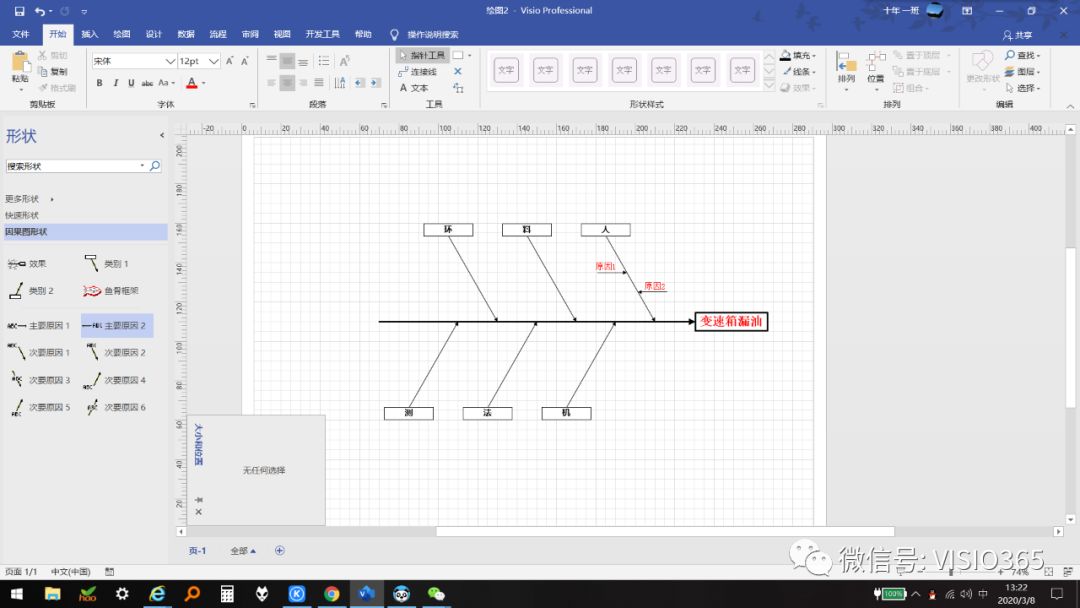

      接下来，在“人”因部分分解原因，即主要因素。从左侧图形库中选中主要原因1和主要原因2图形，拖入画布中。

       接着输入原因，选中文本输入框， 输入文字。调整文字大小、位置、颜色，使之对称、和谐。

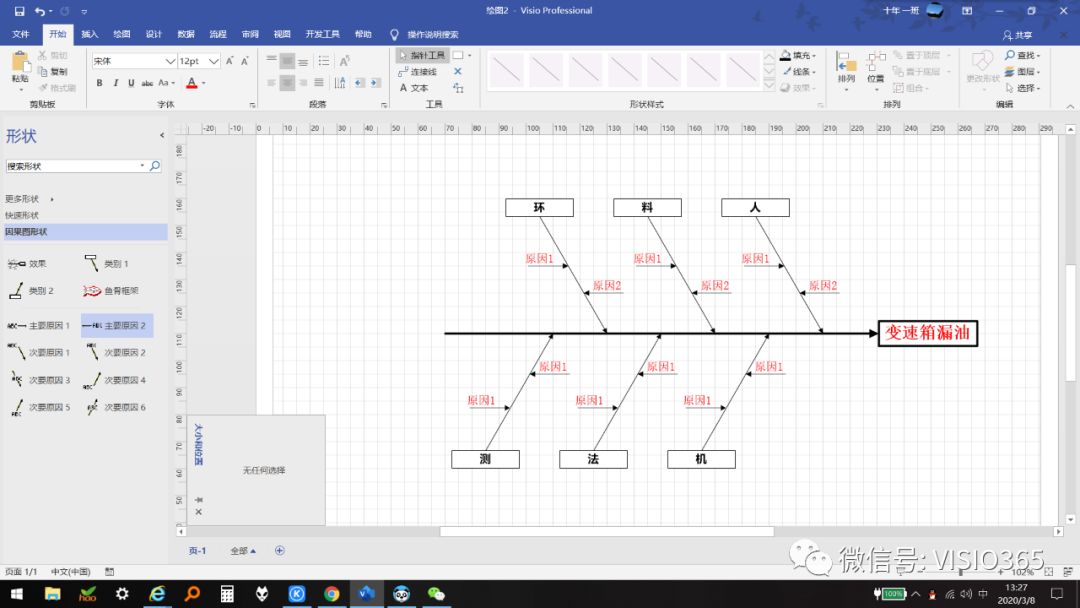

      同样的，在其他类别下分别绘制各类原因。

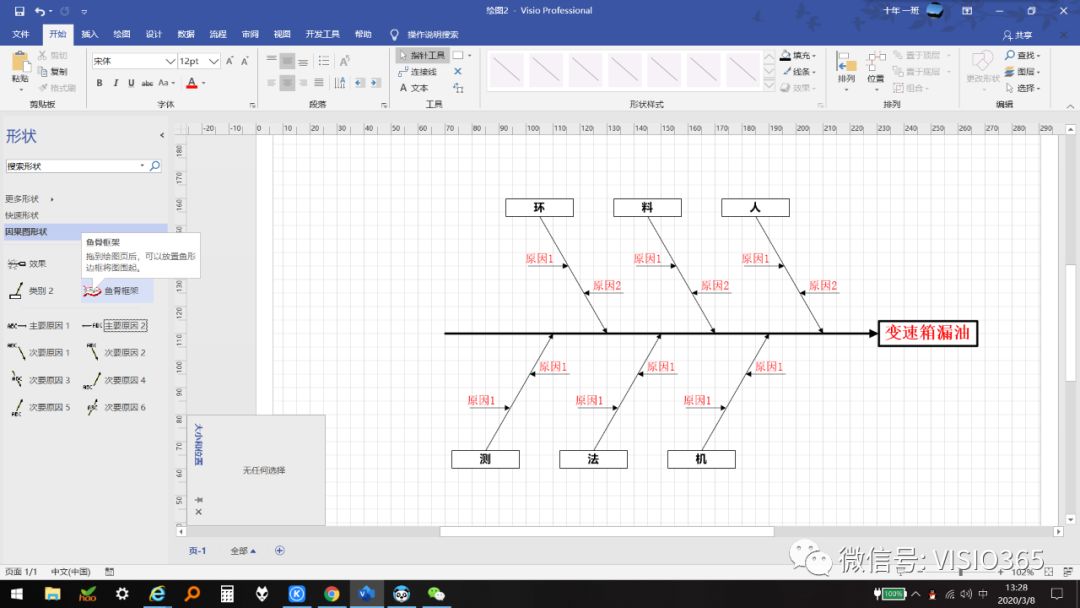

       最后，添加鱼骨图框架。从左侧图形库中选中鱼骨框架，拖入画布中，调整位置、大小等。

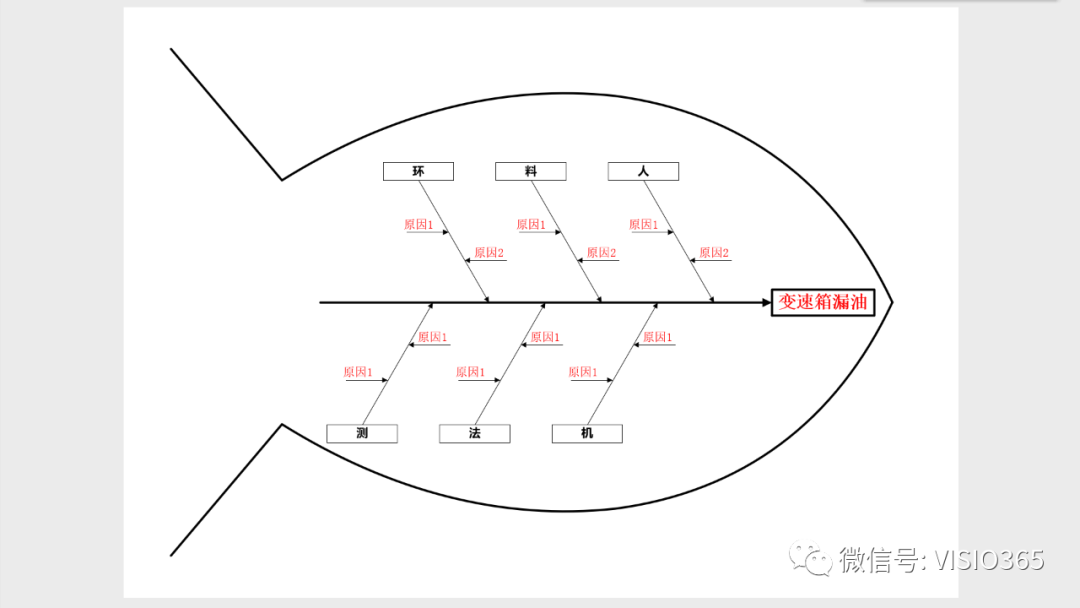

      大功告成！
