随着现代信息技术的飞速发展，综合布线系统已成为现代智能建筑中不可缺少的基础设施。网络综合布线是一种基于楼宇内或楼宇间，为计算机、通信设施和监控系统架设的物理信息通道。综合布线能实时监视布线的连接状态和设备的物理位置，同时有任何更改都能准确的更新布线文档数据。这样做的好处是连续提供可靠、安全的连接，防止任何无计划的、无授权的更改影响系统运行。

综合布线系统是一种包含着多种先进技术的系统，是一种提供各种服务项目的公共服务系统，是一种需要专业人员安装、管理、维护的专业系统。它是信息管理的通用平台，是向所有具有通信要求的设备提供通信线路的最底层的系统。布线系统的先进性、灵活性和可扩充性将极大地影响整个信息管理系统的灵活性和扩充能力。

〡

传统布线系统的缺陷☊

传统布线方式由于缺乏统一的技术规范，用户必须根据不同应用选择多种类型的线缆、接插件和布线方式，造成线缆布放的重复浪费，缺乏灵活性并且不能支持用户应用的发展而需要重新布线。

       传统布线中，通讯、计算机网络、办公自动化系统、楼宇自动化控制系统等各子系统的布线各自独立，各应用网络由不同的设备和线缆组成。同时，连接线缆的插座、模块及配线架的元器件的生产标准不同，相互之间不能共用。再加上施工时期的不同，致使各个系统存在较大差异，相互之间难以通用。当信息网络需要重新规划，终端设备需要移动、更换或增加时，需要重新铺设线缆，安装终端接插件。因此，传统的布线工作非常费时、耗资、效率很低，并需中断办公，不利于网络信息系统的综合利用和管理，以及系统的更改和升级。

〢

全新的综合布线系统☊

      综合布线系统(SYSTIMAX PDS)通常采用高质量的标准材料，其传输介质一般为非屏蔽双绞线或光纤制作，它采用以模块化的压接组合方式，各信息子系统统一进行规划，布线系统完善而开放。综合布线系统把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。综合布线系统为智能大厦中的信息设备提供了多家产品的兼容方案，为综合业务数字网(ISDN)的发展提供了物理基础。它已成为现代智能楼宇设计的重要组成部分。

╠

综合布线系统的优越性☊

        综合布线系统集成采用国际标准化的信息接口和性能规范，支持多厂商设备及协议，满足现代企业信息应用飞速发展的需要；用户能根据实际需要或办公环境的改变，灵活方便地实现线路的变更和重组，调整构建所需的网络模式，充分满足用户业务发展的需要；综合布线系统采用结构化的星型拓扑布线方式和标准接口，大大提高了整个网络的可靠性及可管理性，大幅降低系统的管理维护费用；模块化的系统设计提供良好的系统扩展能力及面向未来应用发展的支持，保证用户在布线方面的投资的长远效益。　　

       综合布线较传统的布线系统有许多优点，其特点主要表现在兼容性、模块化、可靠性、高带宽和经济性。而且在设计、施工和维护方面较为便利。

〓

01

兼容性√

兼容性是指其多种信息系统可以共用一套布线系统。由于综合布线系统的全开放性特点，它可以使用相同的通信电缆、配线端子、插座和适配器，不同厂商的设备和终端可以应用于同一个布线系统中。工作人员在布线时不必定义各个工作区的信息插座的具体用途，只把终端设备(计算机、通讯、音视频设备等)接入这些插座，在实际使用时只需在配线管理设备上做相应的跳线操作，用户即可使用这些终端设备了。

〓

02

模块化√

传统的布线方式是封闭的，其体系结构是固定的，若要迁移设备或增加设备是相当困难的。而综合布线系统一般采用超五类双绞线或光纤作为传输介质，终端管理设置与接插件采用标准件，符合多种国际标准，并支持常用的通信协议，所有通道都是通用的，各种标准设备都可以接入使用。系统的每条通道都可以支持不同的多媒体终端、通讯设备、10BASET工作站等。开通及更改终端设备时，只需调整相应的跳线和管理设备，不需更改系统线路。模块化设计的系统使得组网方式也灵活多样，不同办公室可独立组网，通过网络交换信息。

〓

03

可靠性√

在传统的布线方式中由于各个应用系统需单独铺设线路，因此在一个楼宇中往往存在多套线路。当各应用系统的线路或设备之间的距离较近时，信号容易相互干扰。综合布线采用国际标准的材料和组合压接的方式构成。每条通道都采用专用仪器校核线路的信号衰减、干扰、信噪比等情况。而系统的星形点到点端接方式，有效降低了相互干扰现象，也为线路的正常维护与故障检修提供了极大的方便。同时星形的布线方式为将来发展交换式网络奠定了坚实的基础，为同时传输多路实时多媒体信息提供足够的带宽容量，系统的可靠性也大大提高。

〓

04

高宽带√

综合布线系统采用超五类非屏敝双绞线和光纤混合的布线方式。一般来说，超五类双绞线的最大数据传输速率可以达到150Mbps，6类双绞线带宽可以达到220MHz，光纤的最大数据传输速率为500M。

〓

05

经济性√

综合布线系统与传统布线方式相比，线路采用相同的传输介质、线缆插座、连接设备、适配器等，各子系统经过统一的规划和设计，并集合到一套统一的布局中。因此，这种布线方案比传统布线高度精简，可节约大量物资，而且其可靠性和空间利用率也得到大幅提高。

╬

综合布线系统的组成☊

　   综合布线系统由6个子系统组成，包括工作区子系统、配线子系统、干线子系统、设备间子系统、管理间子系统及建筑群子系统。

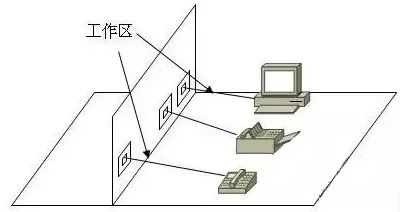

1、工作区(终端)子系统　　一个工作区即一个独立的需要设置服务终端的区域，一个工作区的覆盖面积约为10-40平方米。工作区子系统包括信息终端插座和终端设备。其终端信息接口一般采用8位的RJ-45接口，终端设备为客户机或工作站。当配线子系统中的线缆类别与工作间子系统不同或需要数模转换及速率转换时，可使用适配器。

2、配线(水平)子系统

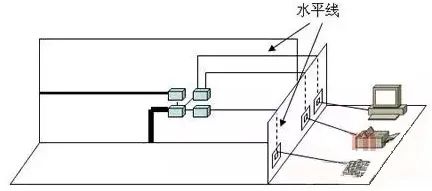

配线子系统由工作区用的信息插座、连接配线设备和信息插座的水平电缆、楼层配线设备及跳线等组成。本系统主要负责将管理子系统配线架的电缆从干线子系统延伸至信息插座位置，一般来说这些系统都处在同一楼层。

配线子系统一般采用4对双绞线，长度应控制在100米以内。如果系统对速率要求较高，应采用光纤到桌面的方式连接。配线子系统应根据系统远期终端设备要求、需要安装的信息插座数量及位置、未来可能需要的改动等情况进行设计。配线子系统应在交接间或设备间的配线设备上进行连接。

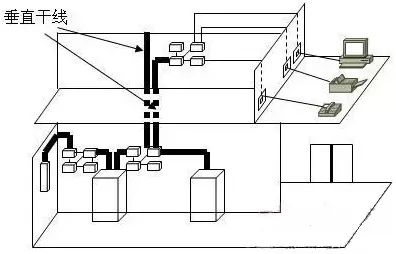

3、干线(垂直)子系统本系统是综合布线系统的中心系统，主要负责连接楼层配线架系统与主配线架系统。设备间的配线设备和跳线及设备间至各楼层配线间的连接电缆共同构成了干线子系统。　　

      干线子系统的线缆路由以最短、最安全、最经济为原则。线缆应铺设在封闭的信息管道内。干线子系统所需线缆数量可根据语音、多媒体、数据共享的原则确定，一般为一对或两对双绞线，必要时可增设光缆，连接方式通常为点对点或树形结构。

4、设备间子系统　　

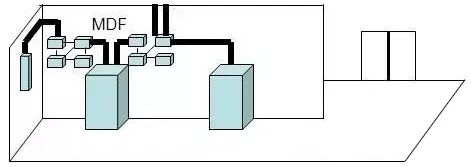

       设备间子系统由楼宇的进线设备、电话、数据、计算机等各种主机设备及其配线设备等组成，它是管理人员的工作场所。设备间内的所有进线终端应以通用的标识区别各类用途的配线。应根据设备的数量、规模、最佳网络中心等因素确定设备间的位置及大小。

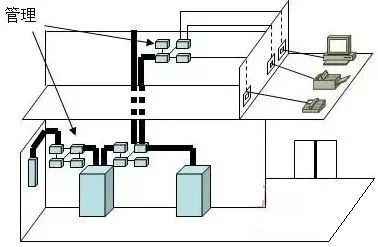

5、管理间子系统　

　    管理间即楼宇每层的配线设备所在的房间，它起着连接配线子系统和干线子系统的作用，由交连、互连和I/O设备组成，可以定位通信线路，便于实现对通讯线路的管理。I/O设备位于用户工作区或办公室，移动终端设备时能够方便地进行插拔。跨接线是一根很短的单根导线，可将交叉连接处的二根导线端点连接起来；插入线包含几根导线，且每根导线末端均有一个连接器。互联与交叉连接的目的相同，但它不使用跨接线或插入线，只使用带插头的导线、插座、适配器。

6、建筑群子系统　　

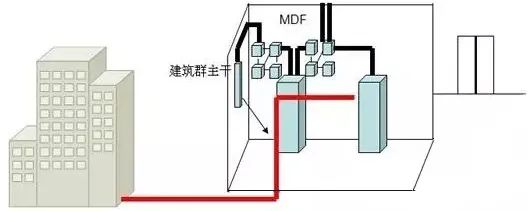

       建筑群子系统由两个或两个以上楼宇的通讯、数据、监视系统组成，包括连接各建筑物之间的缆线和配线设备。即把一个建筑的电缆线通过技术延伸至本建筑群中其他的建筑中的通讯设备中，以此为楼群之间的信号连接提供可能。建筑群子系统的线缆铺设在地下管道内，设置时应至少预留1~2个备用管孔，以供扩充之用。此外安装时如果在同一地下管道内埋入水、电、暧管线，应设置明显的共用标志。当需要长距离传输信号，或系统内有高速率要求，或线路需与其他线路一起铺设时，应采用光缆。用于局域网子系统时宜采用多模光纤，而用于通讯及控制子系时可采用单模光纤。
