电信网管系统中，设备状态信息的实时展示非常重要，通常会挂载一堆图标来展示状态或告警信息，图标的信息量有限，有时需要更详细的面板，甚至以图表的形式展现，本文将结合最近客户提到的需求，使用 Qunee1.6 beta版本，实现拓扑图中设备信息的实时显示。

Qunee 中ui 的定制非常灵活，每个图元节点都可以挂载多个 ui 控件，支持9X9=81种相对位置，单节点上能挂载多个 ui 元素，并进行排列和布局，另外每个 ui 元素可以绑定图元属性，属性变化，ui 元素会及时更新界面。

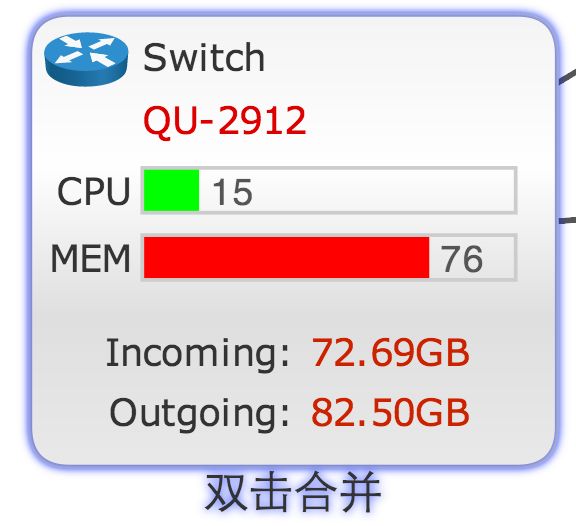

需求分析 网络设备拓扑图，默认设备为普通节点，双击时展开，显示CPU，内存，流量等信息，使用柱状图和不同颜色的文字来展示，再双击变回普通节点 这里需要定制节点，普通模式下，节点包含图标和文字，展开模式下，节点主体变成一个圆角矩阵的面板，上面分布多个组件：图标，文字，柱状图等，其中柱状图可以参照之前 监控图例子中的BarUI，其他都有现成的组件可用，面板使用内置的Shape图形，图标依旧使用ImageUI，文字使用 LabelUI，位置分布则借助position和 anchorPosition 属性进行设置

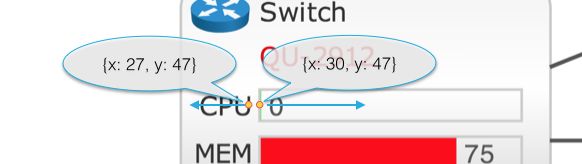

CPU 柱状图的实现 以 CPU 柱状图为例，左边是文字，右边是柱状图，文字向右对齐，柱状图左对齐

此外，还需要将 CPU 的数值与柱状图绑定，这里用到Q.Element#addUI(ui, bindingProperties)函数，在第二个参数中设定数据绑定，如果有多个属性需要绑定可以使用数组，下面的例子将cpuBar的 data 属性与 node 的cpu属性进行了绑定，绑定后就可以通过node.set("cpu", 0.45)这样的方式对 ui 进行属性设置了

CPU 柱状图相关代码

var cpu = new Q.LabelUI("CPU");

cpu.position = {x: 27, y: 47};

cpu.anchorPosition = Q.Position.RIGHT_MIDDLE;

var cpuBar = new BarUI();

cpuBar.position = {x: 30, y: 47};

cpuBar.anchorPosition = Q.Position.LEFT_MIDDLE;

node.addUI(cpu);

node.addUI(cpuBar, {

property : "cpu",

propertyType : Q.Consts.PROPERTY_TYPE_CLIENT,

bindingProperty : "data"

});

node.set("cpu", 0.56); 实际使用中我们对函数做了封装，看起来会不太一样，下面是节点展开时的 ui 分布设置，主体为一个140 X 120的圆角矩形，上面分布多个文本，图标和柱状图

var w = 140, h = 120, r = 10;

var shape = Q.Shapes.getRect(-w/2, -h/2, w, h, r, r);

this.image = shape;

var gradient = new Q.Gradient(Q.Consts.GRADIENT_TYPE_LINEAR, ["#F4F4F4", "#FFFFFF", "#DFDFDF", "#E9E9E9"]);

gradient.angle = Math.PI / 2;

this.setStyle(Q.Styles.SHAPE_FILL_GRADIENT, gradient);

this.setStyle(Q.Styles.SHAPE_STROKE, 0);

this.setStyle(Q.Styles.SHAPE_OUTLINE, 1);

this.setStyle(Q.Styles.SHAPE_OUTLINE_STYLE, "#C9C9C9");

this.setStyle(Q.Styles.LAYOUT_BY_PATH, false);

function addUIAt(node, ui, x, y, bindingProperty, value){

ui.syncSelection = false;

ui.zIndex = 1;

ui.position = {x: x, y: y};

ui.anchorPosition = Q.Position.LEFT_TOP;

ui.fontSize = 10;

var binding;

if(bindingProperty){

binding = {

property : bindingProperty,

propertyType : Q.Consts.PROPERTY_TYPE_CLIENT,

bindingProperty : "data"

}

}

node.addUI(ui, binding);

return ui;

}

var icon = new Q.ImageUI(image);

icon.size = this.iconSize;

addUIAt(this, icon, 15, 12, "icon").anchorPosition = Q.Position.CENTER_MIDDLE;

addUIAt(this, new Q.LabelUI(name), 30, 5);

addUIAt(this, new Q.LabelUI(id), 30, 22).color = "#D00";

addUIAt(this, new Q.LabelUI("CPU"), 27, 47).anchorPosition = Q.Position.RIGHT_MIDDLE;

addUIAt(this, new Q.LabelUI("MEM"), 27, 65).anchorPosition = Q.Position.RIGHT_MIDDLE;

addUIAt(this, new BarUI(), 30, 47, "cpu").anchorPosition = Q.Position.LEFT_MIDDLE;

addUIAt(this, new BarUI(), 30, 65, "memory").anchorPosition = Q.Position.LEFT_MIDDLE;

addUIAt(this, new Q.LabelUI("Incoming:"), 71, 90).anchorPosition = Q.Position.RIGHT_MIDDLE;

addUIAt(this, new Q.LabelUI("Outgoing:"), 71, 106).anchorPosition = Q.Position.RIGHT_MIDDLE;

var ui = addUIAt(this, new Q.LabelUI(), 75, 90, "incoming");

ui.anchorPosition = Q.Position.LEFT_MIDDLE;

ui.color = "#C20";

ui = addUIAt(this, new Q.LabelUI(), 75, 106, "outgoing");

ui.anchorPosition = Q.Position.LEFT_MIDDLE;

ui.color = "#C20";

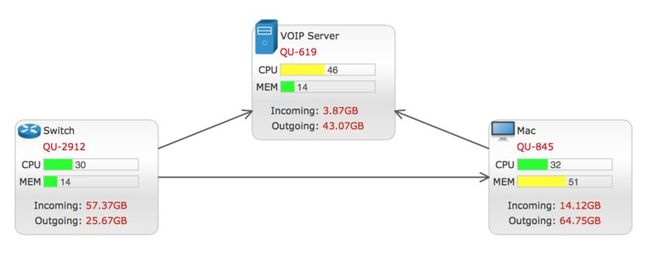

大体效果

进一步封装 接下来进一步封装，实现普通模式和展开模式切换，并增加鼠标交互，双击进行切换 这里我们继承 Node，定义了一个CustomServerNode类，并增加了showDetail属性，默认为 true 表示展开状态，设置为 false 时则隐藏所有挂载的 ui，并设置image为图片，保留 image 和默认文本标签

showDetail属性定义

Object.defineProperties(CustomServerNode.prototype, {

showDetail: {

get: function(){

return this._showDetail;

},

set: function(show){

if(this._showDetail == show){

return;

}

this._showDetail = show;

this.image = show ? this.shape : this.get("image");

this.name = show ? "双击合并" : (this.get("name") + "\n" + this.get("id"));

var uis = this.bindingUIs;

if(uis){

uis.forEach(function(ui){

ui.ui.visible = show;

})

this.invalidate();

}

}

}

})

增加双击交互

graph.ondblclick = function(evt){

var element = evt.getData();

if(element){

element.showDetail = !element.showDetail;

}

}

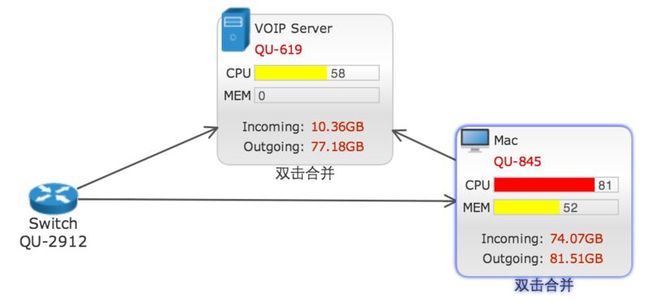

运行效果

在线演示 http://demo.qunee.com/#VOIP Demo
