使用LabVIEW 状态图进行FPGA 编程

摘自NI案例

一、概览

     LabVIEW状态图模块(Statechart Module)扩展了NI图形化系统设计平台，以满足日益复杂的应用需求。该LabVIEW软件平台的组件为LabVIEW添加了另一个设计模型的方式，因此开发者可以在比过去更高的抽象层上来设计应用程序，同时快速将设计与实际I/O进行集成。使用LabVIEW 状态图的设计功能和现有硬件，可以快速地对数字通信系统、机器控制器和错误处理逻辑等嵌入式系统进行原型开发。

二、在FPGA 中使用LabVIEW 状态图

    使用状态图程序框图，可以通过定义状态、转移和事件进行系统设计。状态图对于例如通信协议实现、系统错误处理设计、创建用户界面和状态机开发等基于事件的设计而言，都是非常契合的。可以将LabVIEW 状态图程序部署到多种目标机器上，包括台式PC、实时控制器和FPGA。LabVIEW 状态图模块和LabVIEW FPGA 模块无缝集成在一起，因此可以在可重复配置的硬件上，使用状态图程序框图和数据流图形化编程进行数字逻辑设计，而无需使用底层描述语言(VHDL)或进行板卡级设计。

三、串行外围接口(SPI)

    SPI是通常应用于数据流(而不是读写)的同步协议，因此常被用于在微处理器和数字信号处理器之间进行通信。SPI 协议包含了在至少两个设备(主设备以及一个或更多从设备)之间发送的数据。主设备控制两个数字信号，即片选信号(选择要通信的从设备)和时钟信号。从设备有一条来自于主设备的专用片选数据线，在包含多个从设备的情况下，这条线起连接所有设备的作用。如果应用程序包含主设备和从设备之间的双向通信，您就需要使用两条数据线——主设备输出从设备输入(MOSI)以及主设备输入从设备输出(MISO)。如图1显示了用于在主设备和从设备之间进行通信的线路。

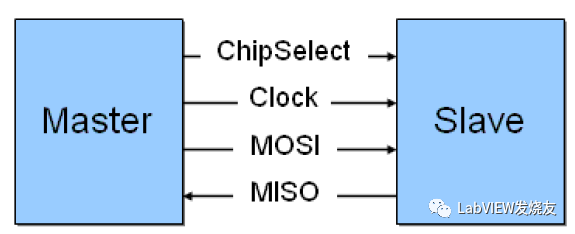

图1 主设备与从设备之间SP
