一、压电换能器

超声诊断仪是通过探头产生入射超声波(发射波)和接收反射超声波(回波)的，它是诊断设备的重要部件。高频电能激励探头中的晶体产生机械振动，反射超声波的机械振动又可以通过探头转换为电脉冲。也就是说探头能将电能转换成声能，又能够将声能转换成电能，所以探头又称做超声换能器。其原理来自于晶体的压电效应。

1.压电效应

压电效应泛指晶体处于弹性介质中所具有的一种声-电可逆特性，此现象为法国物理学者居里兄弟于1880年所发现，故也称居里效应(图7-4)。

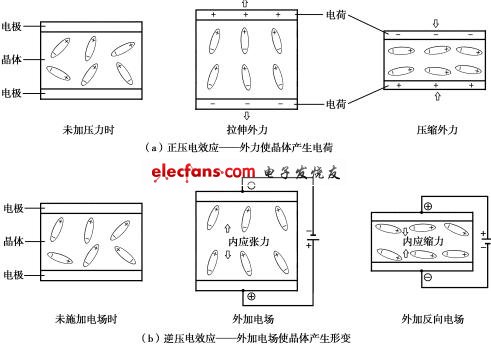

图7-4 晶体的压电效应

具有压电效应性质的晶体,称为压电晶体。目前常用于超声探头的晶体片有锆酸铅、钛酸钡、石英、硫酸锂等人工或天然晶体。钛酸钡及锆酸铅是在高温下烧结的多晶陶瓷体，把毛坯烧结成陶瓷体后，经过适当的研磨修整，得到所需的几何尺寸，再用高压直流电场极化后,就具有压电性质，成为换能器件。

(1)正压电效应　在晶体或陶瓷的一定方向上，加上机械力使其发生形变，晶体或陶瓷的两个受力面上，产生符号相反的电荷;形变方向相反，电荷的极性随之变换，电荷密度同外施机械力成正比，这种因机械力作用而激起表面电荷的效应，称为正压电效应，如图7-4(a)。

(2)逆压电效应　在晶体或陶瓷表面沿着电场方向施加电压，在电场作用下引起晶体或陶瓷几何形状应变，电压方向改变，应变方向亦随之改变，形变与电场电压成比例，这种因电场作用而诱发的形变效应，称为逆压电效应，如图7-4(b)。

一般情况下，压电效应是线性的，然而，当电场过强或压力很大时，就会出现非线性关系。

晶体和陶瓷片因切割方位和几何尺寸的不同，产生机械振动的固有频率也不同,当外加的交变电压的频率与固有频率一致时，产生的机械振动最强;当外加的机械力的频率与固有频率一致时，所产生的电荷也最多。在超声波诊断仪中激励脉冲的频率必须与探头的固有频率相同。

2.压电换能器的特性

压电换能器的特性参量很多，现只简单介绍以下3种。

(1)频率特性　压电换能器的晶体本身是一个弹性体，因此有其固有的谐振频率，当所施力的频率等于其固有频率时，它将产生机械谐振，由于正压电效应而产生最大电信号。另一方面，当所施加电的频率和压电晶体固有频率一致时，由于逆压电效应则应发生机械谐振，谐振时振幅最大，弹性能量也最大，这时，压电体获得最大形变振动,通过介质产生超声波输出。实验证明，当所施加力或电的频率不与晶体固有频率一致时，压电换能器晶体产生的电信号幅度和变形振动幅度都将变小，可见，它们都是频率的函数。

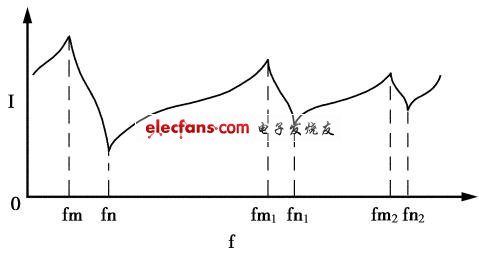

图7-5 压电晶体的电流-频率特性

如果对压电晶体施加一定值的电压࿰
