【前言】这段时间用西门子博途V15.1做了几个项目，感觉是越来越好用了！首先安装就比以前的版本更方便，集成STEP7和WINCC于一体的安装包，一次安装两个软件都搞定，至于其它的新功能希望大家在使用过程中慢慢体会！先给还没有安装博途最新版本的朋友一个全套安装包链接：https://pan.baidu.com/s/1XyIaOaetXkhtvOUkVpYvdw提取码：b1ee(购买永久会员，随时勾搭主编：解决软件安装或编程技术问题！)

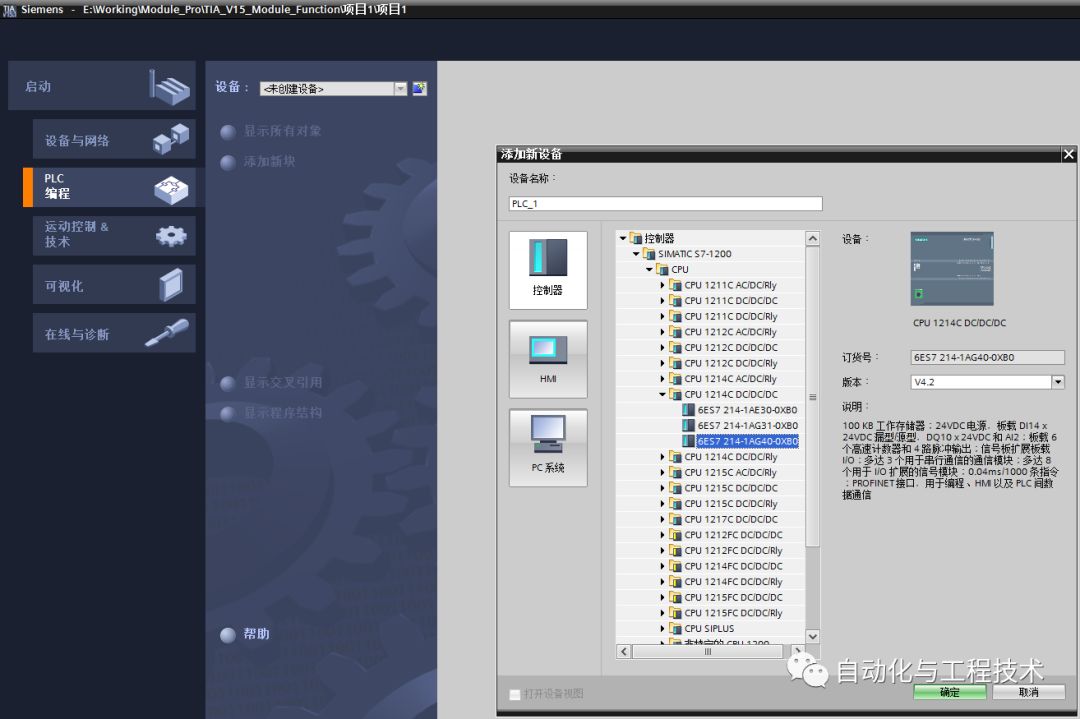

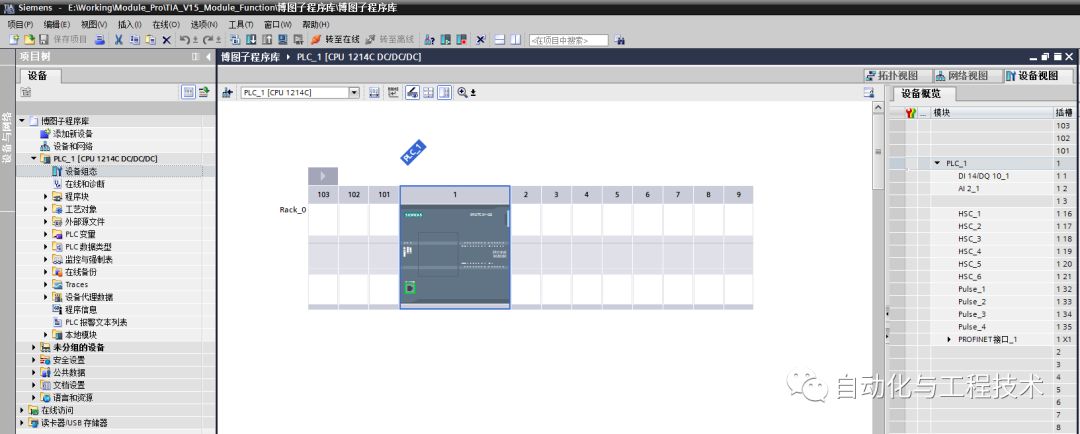

(一)打开博途软件创建一个新项目(点击图片放大查看高清图片)

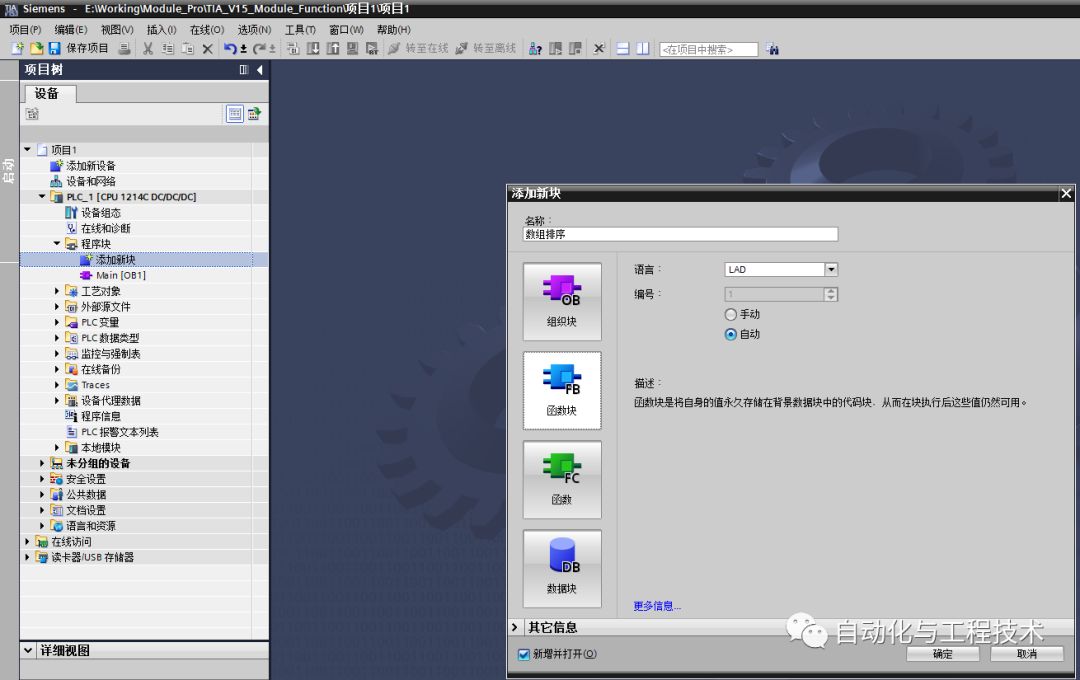

(二)在程序块中添加新块FB1：数组排序

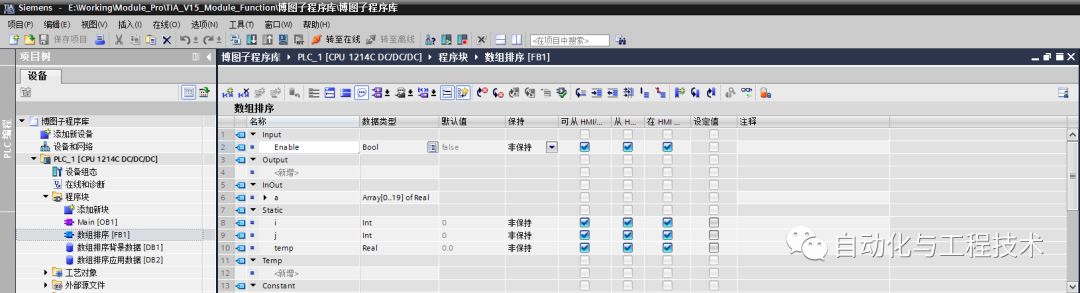

(三)进入子程序FB1编辑界面：定义子程序接口参数

说明：

(1)Enable：子程序使能，接通时子程序执行

(2)a：定义一个20个元素的实数一维数组

(3)i，j：定义两个静态变量

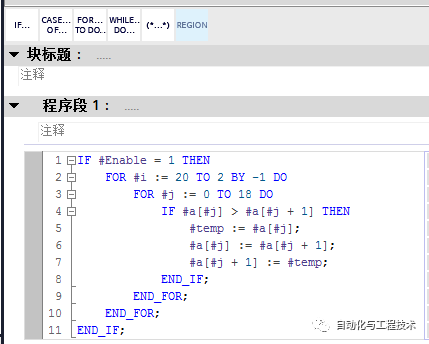

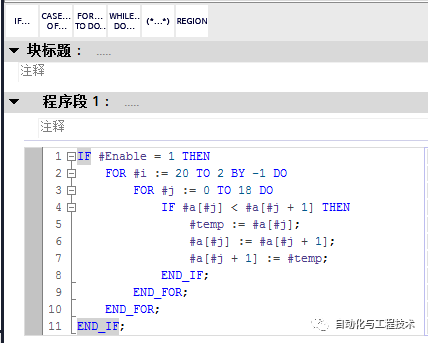

(四)进入子程序FB1编辑界面：在程序编辑区右键插入“SCL程序段”

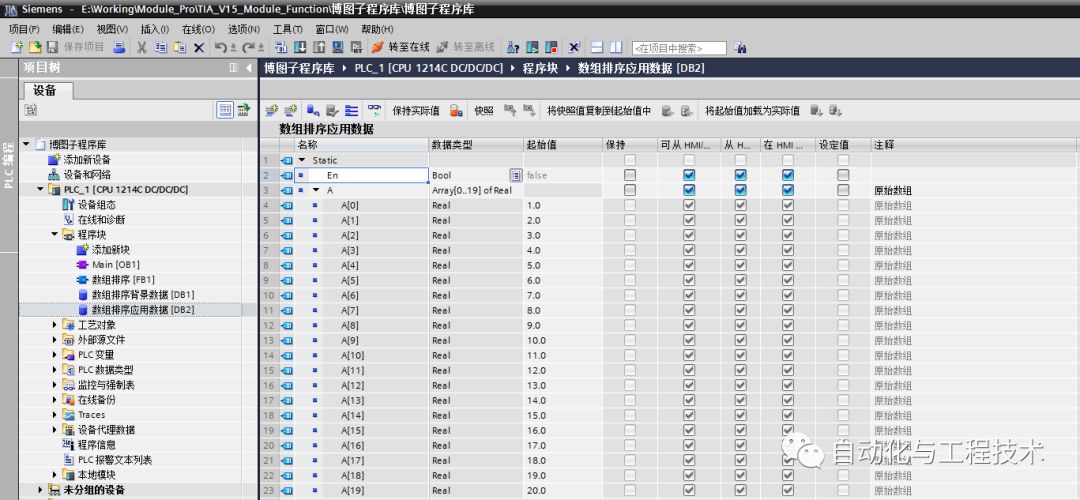

(五)在程序块中添加新块DB2：数组排序应用数据

说明：

(1)En：子程序使能，接通时子程序执行

(2)A：定义一个20个元素的实数一维数组，并分别赋值

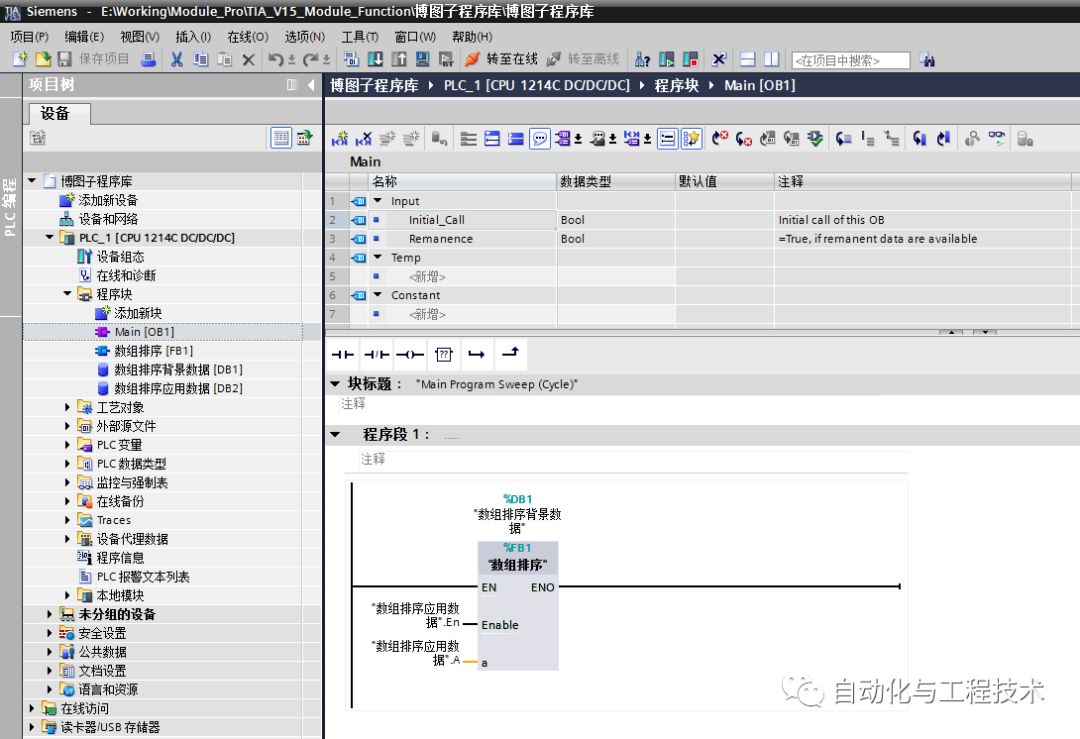

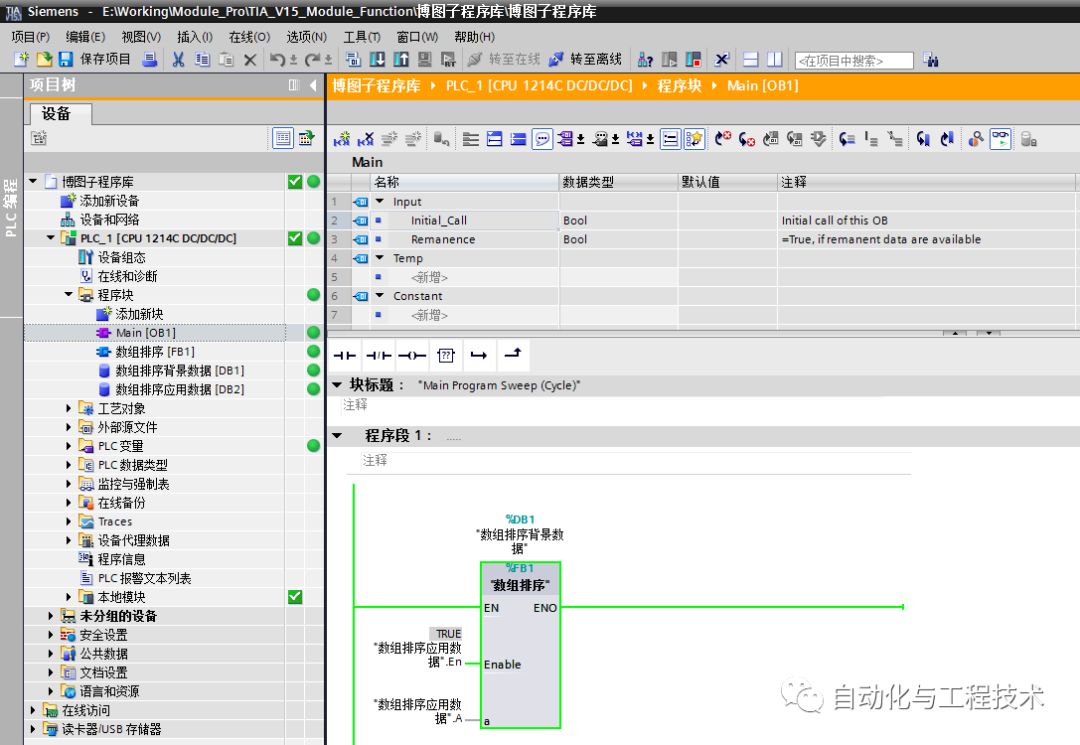

(六)在程序块中打开主程序OB1：调用子程序FB1

说明：

(1)自动创建数组排序背景数据块DB1

(2)将上一步定义的En和数组A作为参数传递给子程序FB1

(七)编译并保存后：启动模拟器

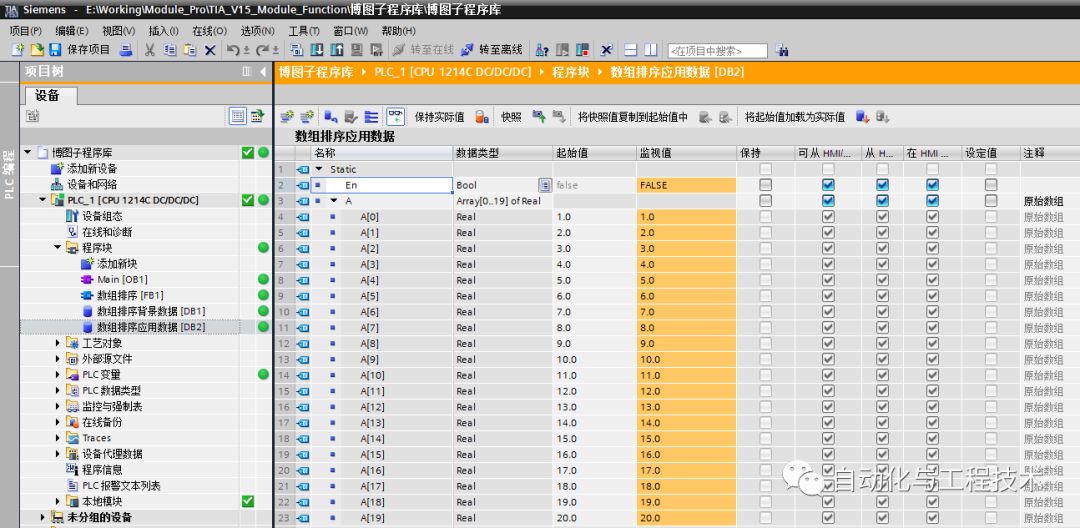

(八)在子程序未执行之前：监控一下数组排序应用数据块DB2

(九)回到主程序OB1：将子程序使能信号En置1

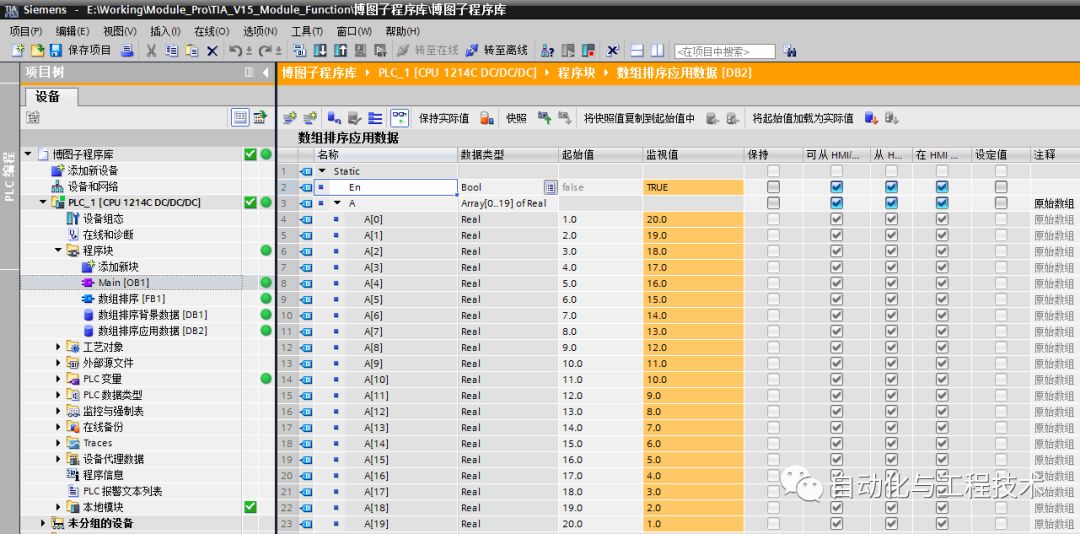

(十)在子程序执行之后：监控一下数组排序应用数据块DB2

说明：

(1)数组已经从大到小排好了，是不是很简单！

【扩展思路】：如果把第四行改成大于符号，执行结果是什么呢？自己动手试一试吧！(购买永久会员，随时勾搭主编：解决软件安装或编程技术问题！)
