mysql表 反向生成pdm_PowerDesigner中SQL文件、数据库表反向生成PDM

本文参考：http://blog.youkuaiyun.com/wk843620202/article/details/52220892和

1)创建一个空的PDM模型(选择对应的DBMS)：

2) 选择【Database】--【Update Model from Database…】

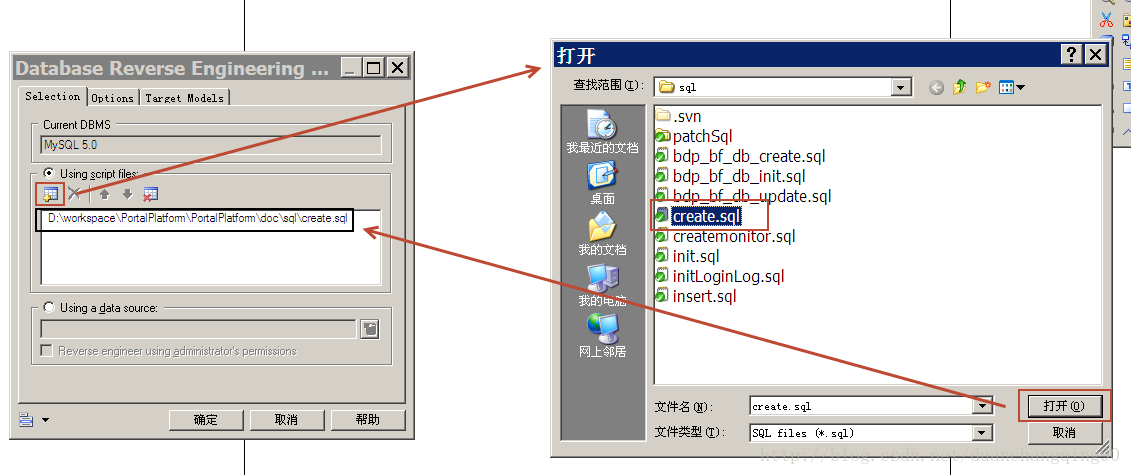

3.1.1) 在新窗口选择对应【Using script files】--【

(Add Files)】。然后再弹出窗口选择对应的SQL文件。点击打开，完成选择。

3.1.2) 点击【确定】生成。

3.2.1) 首先要安装ODBC驱动，http://dev.mysql.com/downloads/connector/odbc/下载

3.2.2) 选择【ODBC file data source】：

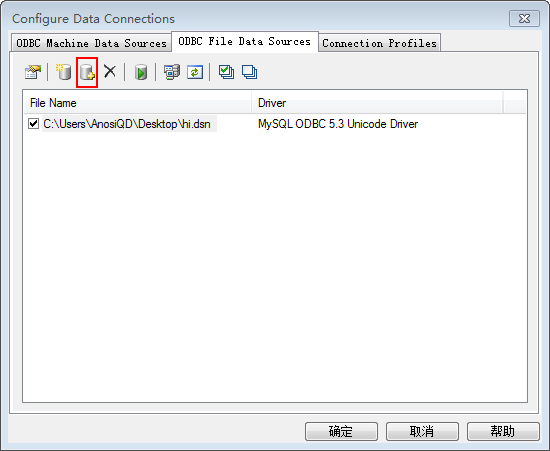

3.2.3) 选择新建：

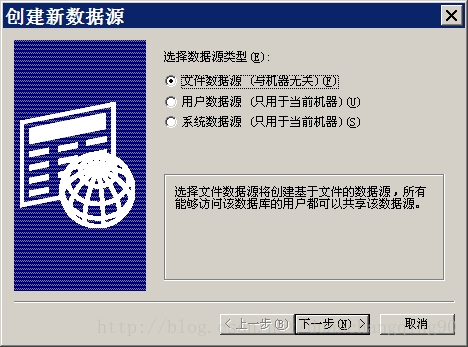

3.2.4) 下一步：

3.2.5) 选择对应数据库驱动，配置数据库信息，选择位置生成.dsn文件

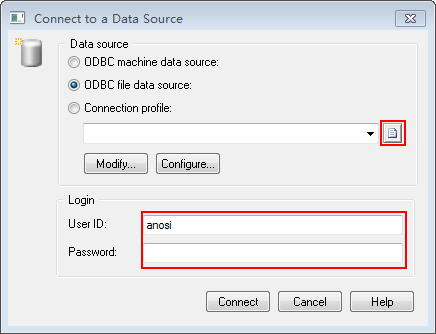

3.2.6)添加上面生成的.dsn文件，选择并确定

3.2.8) 然后选择该数据源，选择对应数据表，点击确定即可生成PDM。

注意：导入过程出现的问题，我开始在第1步是下载 64位的ODBC驱动并安装，一直报错“SQLSTATE=IM002[Microsoft][ODBC驱动程序 管理器未发现数据源名称并且未指定默认驱动程序”，PowerDesigner和ODBC驱动须都为32位或64位。
