华为交换机常用命令：

查看交换机VLAN IP命令：display ip interface brief

退出系统视图，保存更改：   save

查看交换机所有VLAN命令：dis vlan

更改交换机名称为SW1:       sysname SW1

查看所有端口配置信息：      dis cu int

查看当前生效配置：            dis this

查看指定端口端口信息：      dis cu int g0/0/2

重启交换机命令：               reboot

交换机查询对应的端口IP和Mac：display arp all

查看所有MAC对应端口命令:    display mac-address

后面加MAC可以定向查找 ，mac格式：5489-98DC-1232

根据端口找MAC地址：   dis mac-address gig0/0/1

一、创建VLAN并配置IP

创建VLAN10：             VLAN 10

     // 删除命令：            undo vlan 10

配置VLAN10IP地址：  int vlan 10

设置IP地址ip address 192.168.10.1 255.255.255.0

二、将 0/0/1端口加入VLAN 10：

进入交换机端口：        int gigabitethernet 0/0/1

将端口设置为access模式：   port link-type access

将端口加入到指定VLAN 10：port default vlan 10

    //把端口从当前vlan中删除：undo port default vlan

配置完成，查看接口配置信息：dis this

退出系统视图，保存配置：        save

三、交换机 0/0/1和 0/0/2端口隔离(将端口设置隔离组，开启二层隔离三层互通，适用同一交换机设备)

查看当前交换机所有隔离组：   display port-isolate roup all

开启二层隔离三层互通，默认开通：   port-isolate mode l2

  // l2 改成 all 为三层隔离，隔离端口与其他任何端口不通

将端口添加到隔离组，默认为隔离组  group 1,加入其他端口组是自动创建隔离组。

进入0/0/1端口：       int gigabitethernet 0/0/1

开启0/0/1端口隔离功能：    port-isolate enable group 1

      // 其他端口操作相同，取消隔离 ：   undo port-isolate enable

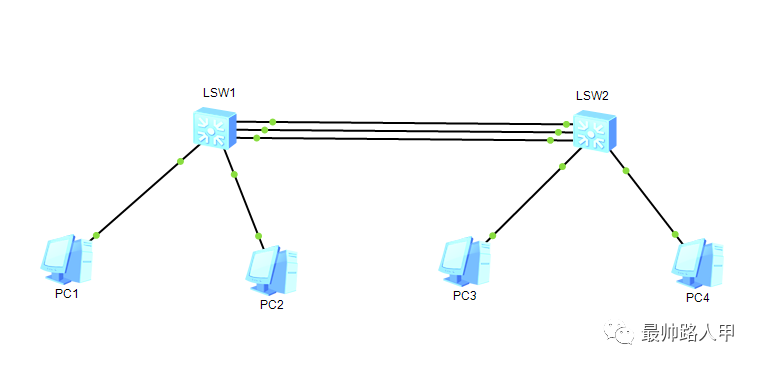

四、以太网链路聚合

1.手工负载分工模式(两交换机配置方法相同)

创建eth-trunk 1 ：     int eth-trunk 1

手工负载分担模式：      mode manual load-balance

加入成员接口0/0/1 至 0/0/3 ：      trunkport gigabitethernet 0/0/1 to 0/0/3

  //删除成员接口:     undo trunkport gigabitethernet 0/0/1

批量创建VLAN 10  20：    vlan batch 10 20

将剩余端口分别加入vlan10和20，方法如下：

进入交换机端口：   int gigabitethernet 0/0/4

将端口设置为access模式：      port link-type access

将端口加入到指定VLAN 10：    port default vlan 10

     //把端口从当前vlan中删除：      undo port default vlan

配置完成，查看接口配置信息：  dis this

设置 eth-trunk 1 接口为Trunk类型，并允许VLAN 10和20通过

进入eth-trunk 1视图：          int eth-trunk 1

设置接口类型为Trunk类型：     port link-type trunk

允许VLAN10、 20报文通过：port trunk allow-pass vlan 10 20

      配置Eth-trunk 1的分担方式为src-dst-mac，即基于报文中的源mac和目的mac：

 load-balance src-dst-mac

查看eth-trunk 1配置信息：  dis eth-trunk 1

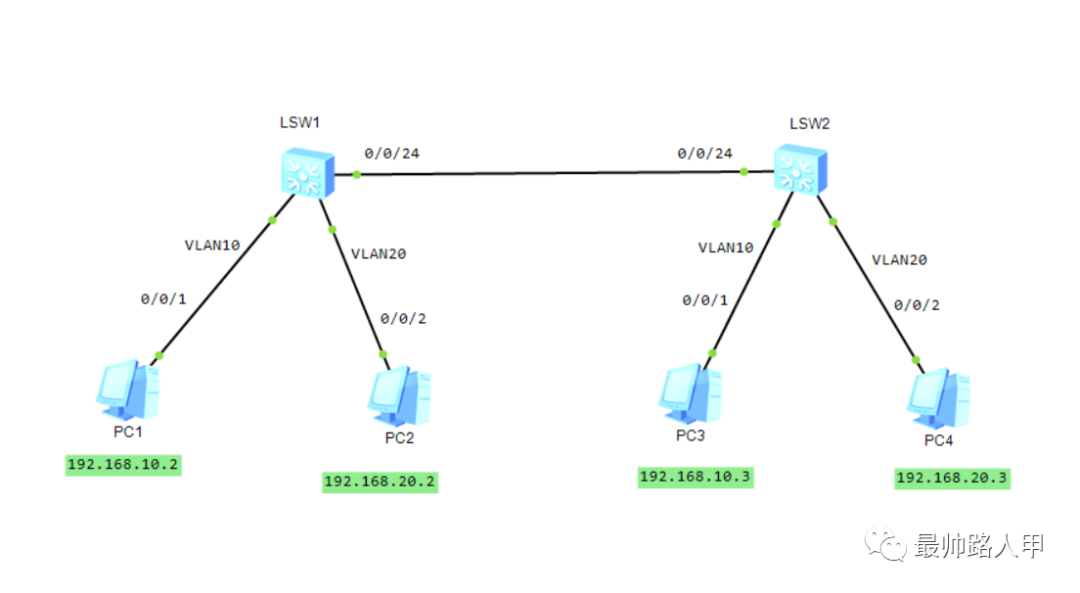

2.单根网口交换机级联划分VLAN，两交换机配置相同(和手工负载分工模式相似)

批量创建VLAN 10  20：    vlan batch 10 20

将剩余端口分别加入vlan10和20，方法如下：

进入交换机端口：    int gigabitethernet 0/0/1

将端口设置为access模式：       port link-type access

将端口加入到指定VLAN 10：    port default vlan 10

     //把端口从当前vlan中删除：      undo port default vlan

配置完成，查看接口配置信息：dis this

设置 交换机0/0/24接口为Trunk类型，并允许VLAN 10和20通过，all表示全部VLAN

进入eth-trunk 1视图：   int gigabitethernet 0/0/24

设置接口类型为Trunk类型：   port link-type trunk

允许VLAN10、 20报文通过：  port trunk allow-pass vlan 10 20
